Agrociencia vol.52 n.7 México Oct./Nov. 2018



Agua-Suelo-Clima

Ajuste con momentos L móviles de la distribución GVE con parámetros variables de ubicación y escala

Daniel F. Campos-Aranda1

1 Facultad de Ingeniería de la Universidad Autónoma de San Luis Potosí. Genaro Codina No. 240. 78280 San Luis Potosí, San Luis Potosí. (campos_aranda@hotmail.com)


Resumen

El análisis de frecuencias de datos hidrológicos máximos anuales como crecientes, intensidades de lluvia, nivel del mar, velocidades de viento y precipitación máxima diaria, considera que sus registros están integrados por valores independientes generados por un proceso aleatorio estacionario; por esto, sus propiedades estadísticas no cambian con el tiempo. La construcción de embalses, los efectos de la urbanización en las cuencas y el impacto del cambio climático regional originan en las series de datos hidrológicos máximos anuales tendencias y variabilidad no constante que las hacen no estacionarias. El objetivo de este estudio fue exponer el método de los momentos L móviles, para estimar los parámetros de ubicación (u) y escala (a) variables con el tiempo, empleada como covariable en la función de distribución de probabilidades General de Valores Extremos de tipo no estacionario (GVE11), con parámetro de forma constante (km). Mediante funciones lineales o exponenciales se representó la variación en el tiempo de los parámetros u y a, para realizar predicciones que se asocian a ciertas probabilidades de no excedencia en el futuro (años 2050 o 2100). Con base en el error estándar de ajuste se aceptó o rechazó la distribución GVE11 como modelo probabilístico de series amplias de datos hidrológicos extremos que exhiben tendencia y variabilidad no constante. Por medio de dos aplicaciones numéricas se mostró el enfoque práctico del método de los momentos L móviles y a través de las predicciones para el futuro se destacó su importancia y utilidad, en los análisis probabilísticos de registros amplios, no estacionarios, del tipo citado (con tendencia y variabilidad no constante).

Palabras clave: distribuciones GVE estacionaria y no estacionaria; tendencia lineal; variabilidad respecto de la media; momentos L móviles; regresión lineal; error estándar de ajuste

Abstract

The frequency analysis of annual maximum hydrological data as floods, intensity of rainfall, sea level, wind speeds and daily maximum precipitation, considers that their records are integrated by independent values generated by a stationary random process; because of this, their properties do not change over time. The construction of reservoirs, the effects of urbanization in the basins and the impact of regional climate change result in annual maximum hydrological data series with trends and non-constant variability that make them non-stationary. The objective of this study was to expose the method of mobile L-moments, to estimate the parameters of location (u) and scale (a) variables with time, used as a covariate in the probability distribution function General Extreme Values of type non-stationary (GVE11), with constant shape parameter (km). Through linear or exponential functions, the variation in time of the parameters u and a was plotted to make predictions that are associated with certain probabilities of non-exceedance in the future (years 2050 or 2100). Based on the standard error of fit, the GVE11 distribution was accepted or rejected as a probabilistic model of large series of extreme hydrological data that exhibit non-constant trend and variability. By means of two numerical applications, the practical approach of the mobile L-moments method was shown and, through predictions for the future, its importance and usefulness were highlighted in the probabilistic analyses of large, non-stationary records of the aforementioned type (with non-constant tendency and variability).

Key words: stationary and non-stationary GVE distributions; linear trend; variability with respect to the mean; mobile L-moments; linear regression; standard error of fit

Introducción

La planeación y dimensionamiento hidrológico de las obras hidráulicas se basa en las crecientes de diseño, que son predicciones asociadas a cierta probabilidad de no excedencia; con esto se brinda seguridad al diseño hidrológico. Este es el caso de los diques de protección, encauzamientos y rectificaciones, puentes y drenaje pluvial urbano. En los embalses de aprovechamiento o control también son necesarias las crecientes de diseño, durante sus etapas de construcción y de operación (Jakob, 2013).

La estimación hidrológica de las crecientes de diseño tiene dos enfoques, el determinístico y el probabilístico. El primero establece una tormenta de diseño que se transforma con modelación matemática del proceso lluvia-escurrimiento en el hidrograma. En el segundo enfoque se ajusta un modelo probabilístico al registro de gastos máximos anuales y se realizan las inferencias buscadas. En ambos enfoques, el análisis hidrológico de frecuencias (AHF) es necesario para obtener predicciones de intensidades de lluvia, precipitación máxima diaria y gasto máximo anual (Katz, 2013).

El AHF utiliza una función de distribución de probabilidades (FDP) para representar a la muestra disponible de datos máximos anuales. El procedimiento engloba cinco etapas (Rao y Hamed, 2000; Meylan et al., 2012): 1) recopilación de los datos y verificación de su calidad estadística, 2) selección de una FDP, 3) aplicación de uno o varios métodos de estimación de sus parámetros de ajuste, 4) cuantificación objetiva del ajuste logrado con cada FDP y técnica de estimación de parámetros y, 5) selección de resultados.

El AHF se basa en el supuesto de estacionariedad, de un clima y una cuenca que no cambian con el tiempo en el sentido estadístico. Por esto se acepta que los registros disponibles de datos hidrológicos máximos anuales sean independientes y estén idénticamente distribuidos, condición denominada “iid”. El impacto del cambio climático global se ha verificado y en muchas cuencas del planeta han ocurrido cambios físicos originados por la construcción de embalses y la urbanización. Estas dos condiciones físicas han generado modificaciones del ciclo hidrológico, con incrementos en la frecuencia e intensidad de los eventos extremos de precipitación por el clima y reducción o aumento del escurrimiento en las cuencas. Esos cambios en periodos cortos han producido tendencias, saltos y variabilidad diferente en los registros de datos hidrológicos máximos, transformándolos en no estacionarios (Jakob, 2013; Katz, 2013; Kim et al., 2015; Álvarez-Olguín y Escalante-Sandoval, 2016).

Los enfoques del AHF de registros no estacionarios los describieron Khaliq et al. (2006). Uno de esos enfoques, quizás el más simple, consiste en una extensión de la teoría de valores extremos y por ello aplica la FDP clásica de estos procedimientos; la distribución General de Valores Extremos (GVE) con tres parámetros (u, a, k), permite el ajuste gradual al introducir el tiempo t como una covariable en sus parámetros de ubicación u y escala a y conserva constante el de forma k (Park et al., 2011; Jakob, 2013; Katz, 2013). Los AHF con esta FDP no estacionaria permiten estimar crecientes de diseño al término de la vida útil de la obra hidráulica, en 2050 o 2100 (Mudersbach y Jensen, 2010a, b; Franks et al., 2015). El Adlouni et al. (2007) y Aissaoui-Fqayeh et al. (2009) establecieron una nomenclatura para esas FDP no estacionarias y definieron la función GVE estacionaria como GVE0, con su parámetro de ubicación variable linealmente con el tiempo (u = α1 + α2·t) GVE1 y GVE2 cuando la variación es cuadrática (u = α1 + α2·t + α3·t2). En el modelo GVE11 los parámetros de ubicación y de escala varían linealmente con el tiempo.

El objetivo de este estudio fue exponer el método de los momentos L móviles para estimar los parámetros de ajuste de FDP no estacionaria GVE11, que fue propuesto por Cunderlik y Burn (2003) y aplicado por Mudersbach y Jensen (2010a, b). Por medio del error estándar de ajuste se aceptó o rechazó la distribución GVE11 para modelar probabilísticamente series anuales amplias de datos hidrológicos extremos que presentan tendencia y variabilidad no constante. Dos aplicaciones numéricas se describen con datos procedentes de la literatura especializada; los resultados destacan la simplicidad y utilidad del método de los momentos L móviles para el ajuste de FDP no estacionaria GVE11, en registros del tipo citado.

Materiales y Métodos

Momentos L poblacionales y de la muestra

La teoría y aplicación de los momentos L, como sistema alternativo para describir las formas de las FDP, las expuso Hosking (1990). Los momentos L son combinaciones lineales de los momentos de probabilidad pesada (MPP), desarrollados por Greenwood et al. (1979), y se definen, para una variable aleatoria x con FDP acumulada F(x) y función de cuantiles x(F) como:

Mp,r,s=E{x(F)pF(x)r[1-Fx]s} (1)

La expresión del momento: βr = M1,r,0 es:

βr=01x(F)·FrdF (2)

La definición ordinaria de momentos es:

EXr=01[xF]rdF (3)

Al compararla con la ecuación anterior se deduce que la definición convencional de momentos involucra potencias sucesivas de la función de cuantiles x(F) y que los MPP implican potencias sucesivas de F, y por ello pueden considerarse como integrales de x(F) ponderadas por polinomios Fr , de ahí su nombre. Los MPP mejoran notablemente las propiedades del muestreo porque los valores extremos o dispersos no los influyen (Asquith, 2011). Los primeros tres momentos L poblacionales corresponden a (Hosking, 1990; Hosking y Wallis, 1997):

λ1= β0 (4)

λ2= 2·β1-β0 (5)

λ3= 6·β2-6·β1+β0 (6)

En una muestra de tamaño n, con sus elementos en orden ascendente (x1 ≤ x2 ≤ …≤ xn) los estimadores insesgados de βr son (Stedinger et al., 1993; Hosking y Wallis, 1997):

b0=1nj=1nxj (7)

b1=1nj=2n(j-1)(n-1)xj (8)

b2=1nj=3n(j-1)·(j-2)(n-1)·(n-2)xj (9)

Los estimadores muestrales de λr serán lr y las ecuaciones 4 a 6 los definen.

Ajuste con momentos L de la distribución GVE0

La distribución GVE ahora es el modelo probabilístico básico de los AHF de datos máximos y mínimos, como gastos, lluvias, niveles, temperaturas y vientos. Hosking y Wallis (1997) y El Adlouni et al. (2008) destacaron que la aceptación de la función GVE se debe a que cuando su parámetro de forma es negativo (k < 0) tiene su cola derecha más gruesa o densa que las otras FDP, que por lo común se utilizan en los AHF; además, tiene límite superior cuando k > 0 y define a la distribución Gumbel de dos parámetros, cuando k = 0. Por lo anterior, su intervalo de aplicación en x es: u + a/k ≤ x < ∞ si k < 0; - ∞ < x < ∞ si k = 0 y - ∞ < xu + a/k si k > 0.

La solución inversa x(F) de la distribución GVE0 es la siguiente, con ella se estiman las predicciones que se asocian a una cierta probabilidad de no excedencia (F) y las ecuaciones que permiten estimar sus tres parámetros de ajuste (u, a, k) correspondientes a la ubicación, escala y forma, con el método de momentos L son:

xF=u+ak[1--lnF)k;k0 (10)

k7.8590· c+2.9554·c2 (11)

donde:

c=23+(l3/l2)-0.63093 (12)

a=l2·kΓ(1+k)·(1-2-k) (13)

u=l1-ak[1-Γ1+k] (14)

Para estimar la función Gamma se utilizó la fórmula de Stirling (Davis, 1972):

Γ(ε)e-ε·εε-1/2·2π·1+112·ε+1288·ε2-13951840·ε3-5712488320·ε4+ (15)

Verificación de la no estacionariedad del registro

Una serie cronológica de datos hidrológicos máximos es estacionaria si está libre de tendencias, saltos o periodicidad. Lo anterior implica que los parámetros estadísticos de esa serie, como la media y la varianza, son básicamente constantes a través del tiempo; de otra manera, la serie no será estacionaria (Cunderlik y Burn, 2003; Khaliq et al., 2003). Mudersbach y Jensen (2010 a) indicaron que el estudio de los momentos de orden mayor, como la asimetría, es innecesario porque es poco probable que esa propiedad varíe con el tiempo, pero en un registro no estacionario los parámetros de ubicación y escala de una FDP seguramente cambiarán en el tiempo.

Campos-Aranda (2015) estimó la tendencia lineal con varios métodos y verificó si es estadísticamente diferente de cero. El cambio en la varianza se probó con una versión simplificada del procedimiento sugerido por Al Saji et al. (2015). Este consistente en restar a cada dato la tendencia lineal estimada y elevarlas al cuadrado, para observar si son relativamente constantes o presentan épocas con variabilidad alta y baja. Lo anterior permitió concluir que el registro no es estacionario en la varianza.

Ajuste con momentos L móviles de la distribución GVE11

La distribución GVE no estacionaria, con sus parámetros de ubicación (u) y escala (a) variables en el tiempo (t), está indicada en registros amplios de datos máximos anuales con tendencia y variabilidad no constante (Cunderlik y Burn, 2003). La variación lineal o exponencial de u y a se recomienda por su ajuste sencillo y la facilidad que brinda a la extrapolación, esto es (Mudersbach y Jensen, 2010 a, b):

ut=α0+α1·t (16)

at=β0+β1·t (17)

ut=γ0·exp(γ1·t) (18)

at=δ0·exp(δ1·t) (19)

En el método de los momentos L móviles se emplea una ventana corrediza en el tiempo (sliding time window), con longitud en años n que se desliza año con año a través del registro de datos máximos de tamaño nt . La anchura de la ventana (n) se seleccionará de manera que en esa amplitud del registro pueda considerarse estacionario y entonces el número de ventanas (nv) por procesar será:

nv=nt-n (20)

Para cada tramo del registro de las nv ventanas móviles se calculan sus parámetros de ubicación y escala con base en las ecuaciones 11 a 15. Las dos series cronológicas que se obtengan serán funciones no paramétricas que no podrán extrapolarse al futuro y que se caracterizarán por sus valores promedio: um , am y km. Al ajustar a la serie cronológica de u los modelos definidos por las ecuaciones 16 y 18 y la serie de a, los de las ecuaciones 17 y 19, se definen descripciones paramétricas de los parámetros móviles, cuya calidad de ajuste se mide con el error estándar medio, expresado como:

EEMu=t=n+1nt[ut-u^t]2nv-2 (21)

EEMa=t=n+1nt[at-a^t]2nv-2 (22)

En las expresiones anteriores, los valores estimados [u^t,a^t] se calculan con las ecuaciones 16 a 19, previa evaluación de sus coeficientes de ajuste obtenidos haciendo mínimos los cuadrados de los residuos. Para la variación lineal y exponencial del parámetro de ubicación [u (t)] se calculan con las expresiones siguientes:

t-=1nvi=n+1ntti (23)

α1=1nvi=n+1ntui·i-um·t-1nvi=n+1nti2-t-2 (24)

α0=um-α1·t- (25)

lnu-=1nvi=n+1ntln(ui) (26)

γ1=1nvi=n+1ntln(ui)·i-lnu- ·t-1nvi=n+1nti2-t-2 (27)

γ0=exp(lnu--γ1·t-) (28)

En las expresiones anteriores “ln” es el logaritmo natural y “exp” la función exponencial, es decir, el número e elevado al valor del paréntesis. Cambiando en las ecuaciones 24 a 27, ui por ai y um por am se estiman los coeficientes β y δ de las ecuaciones 17 y 19.

Para las predicciones de cierto periodo de retorno de diseño (Tr) en años, estimadas en un cierto tiempo futuro, comúnmente los años 2025, 2050 y 2100, se aplica la ecuación 10, con km y los valores siguientes de la probabilidad de no excedencia (F) y del tiempo final (Tf), en los parámetros de ubicación y escala (ecuaciones 16 a 19), por lo que habrá predicciones con la extrapolación lineal y con la exponencial:

F=1-1Tr (29)

Tf=nt+(AFP-AFR) (30)

donde AFP y AFR son los años finales de la predicción (2025, 2050 ó 2100) y del registro.

Error estándar de ajuste

A mediados de la década de los años setenta se estableció al error estándar de ajuste (EEA) como indicador estadístico cuantitativo de la calidad del ajuste logrado entre los datos y las predicciones con la FDP que se prueba, ya que evalúa la desviación estándar de esas diferencias. En el presente estudio la FDP que se prueba es la distribución no estacionaria GVE11 y su expresión es la siguiente (Kite, 1977; Pandey y Nguyen, 1999):

EEA=i=1nt(Xi-X^i)2nt-np (31)

donde nt y np son el número de datos del registro y de parámetros de ajuste, en el caso estacionario tres (u, a, k) y en el no estacionario cinco (α0, α1, β0, β1, k m , o bien, γ0, γ1, δ0, δ1, km ); Xi son los datos máximos ordenados de menor a mayor y X^i son los valores estimados con x(F) o función de cuantiles (ecuación 10) que utiliza los parámetros de ubicación y escala variables (lineal o exponencialmente), para una probabilidad de no excedencia estimada con la fórmula de Weibull (Benson, 1962):

PX<x=mnt+1 (32)

donde m es el número de orden del dato, con 1 para el menor y nt para el mayor. La evaluación del EEA permite seleccionar entre el modelo lineal y el exponencial para realizar la extrapolación de las predicciones de diseño.

Ajuste de las distribuciones no estacionarias LOG11 y PAG11

FDP Logística Generalizada (LOG) y Pareto Generalizada (PAG) son modelos que se utilizan en los AHF (Stedinger et al., 1993; Kim et al., 2015), que se pueden ajustar en sus versiones no estacionarias, con el método de los momentos L móviles, al cambiar las ecuaciones 11 a 14, para estimar sus parámetros de ubicación y escala y después realizar sus predicciones con la ecuación 10, que les corresponda. Las fórmulas para las distribuciones estacionarias LOG0 y PAG0 las documentó Campos-Aranda (2016). El método de los momentos L móviles puede aplicarse usando los momentos L de orden mayor (Wang, 1997; Campos-Aranda, 2016) y obteniendo el mejor ajuste en los tramos de registro, que definen las ventanas deslizables.

Registros de valores máximos anuales por procesar

Dos registros de la literatura especializada se seleccionaron para ilustrar la aplicación de la distribución no estacionaria GVE11 ajustada con método de los momentos L móviles (Mudersbach y Jensen, 2010 a, b). Los datos son aproximados a los que se presentan en las gráficas originales (Cuadro 1).

Cuadro 1 Datos máximos anuales de gasto (Q, m3· s-1) y precipitación máxima diaria (PMD, milímetros) en las estaciones indicadas.

No. Estación hidrométrica del río Aberjona, EUA Estación pluviométrica Manjimup, Australia
Año Q Año Q Año PMD Año PMD
1 1940 9.1 1978 18.7 1930 35.7 1968 34.7
2 1941 5.9 1979 39.6 1931 49.0 1969 24.8
3 1942 7.4 1980 7.1 1932 37.8 1970 33.6
4 1943 6.8 1981 9.3 1933 47.1 1971 24.8
5 1944 5.0 1982 24.4 1934 84.0 1972 29.9
6 1945 6.2 1983 12.7 1935 44.9 1973 28.3
7 1946 9.1 1984 22.9 1936 54.1 1974 34.8
8 1947 9.1 1985 8.5 1937 45.9 1975 36.1
9 1948 10.2 1986 14.7 1938 64.8 1976 34.1
10 1949 3.4 1987 24.6 1939 35.1 1977 34.9
11 1950 7.1 1988 8.8 1940 52.3 1978 35.0
12 1951 6.8 1989 8.8 1941 63.9 1979 30.0
13 1952 6.2 1990 19.8 1942 42.5 1980 35.0
14 1953 7.1 1991 13.9 1943 31.4 1981 28.1
15 1954 13.9 1992 6.8 1944 54.6 1982 28.0
16 1955 19.5 1993 13.9 1945 97.5 1983 51.5
17 1956 10.8 1994 15.0 1946 49.6 1984 32.1
18 1957 4.8 1995 5.9 1947 95.9 1985 37.0
19 1958 11.0 1996 9.1 1948 50.0 1986 24.1
20 1959 4.8 1997 34.0 1949 42.9 1987 32.0
21 1960 5.4 1998 31.1 1950 51.8 1988 63.7
22 1961 6.8 1999 13.3 1951 35.6 1989 33.3
23 1962 10.8 2000 11.0 1952 37.2 1990 46.3
24 1963 22.4 2001 45.3 1953 57.0 1991 51.8
25 1964 6.5 2002 6.8 1954 53.9 1992 37.9
26 1965 8.8 2003 8.8 1955 54.8 1993 41.2
27 1966 2.8 2004 28.3 1956 43.5 1994 34.1
28 1967 10.8 2005 6.5 1957 47.0 1995 35.0
29 1968 18.4 2006 36.8 1958 36.7 1996 35.0
30 1969 13.0 2007 15.3 1959 29.2 1997 43.4
31 1970 21.2 2008 8.2 1960 34.3 1998 36.0
32 1971 4.0 - - 1961 48.2 1999 51.4
33 1972 15.6 - - 1962 50.7 2000 30.0
34 1973 8.5 - - 1963 37.6 2001 34.1
35 1974 7.4 - - 1964 42.7 2002 37.0
36 1975 6.5 - - 1965 31.9 2003 36.0
37 1976 13.0 - - 1966 38.8 2004 27.3
38 1977 10.2 - - 1967 29.4 - -

El primer registro, tomado de Vogel et al. (2011), incluyó 69 datos de gasto máximo anual (1940 a 2008), en una estación hidrométrica del Río Aberjona, cerca de la ciudad de Boston, Massachusetts, EUA, y cuya cuenca de drenaje ha estado impactada por el desarrollo urbano. Esta serie tuvo comportamiento con tendencia lineal ascendente y variabilidad creciente al final del registro (Figura 1).

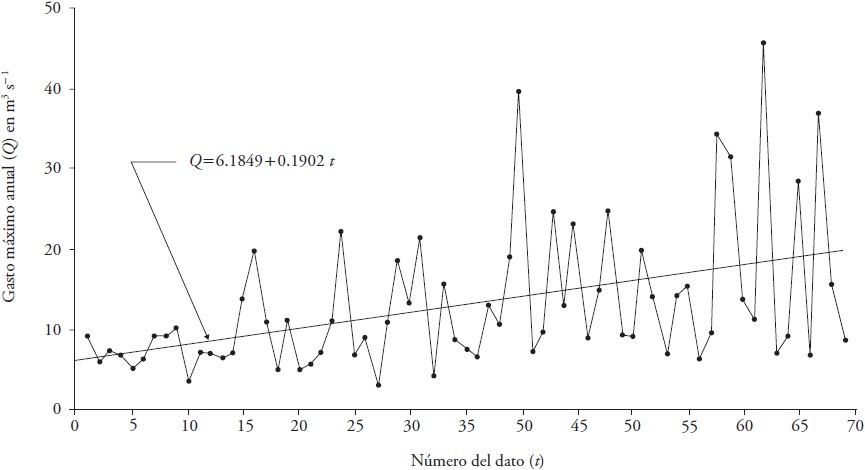

Figura 1 Tendencia lineal (ascendente) de la serie cronológica de gastos máximos anuales (Q) en la estación hidrométrica del Río Aberjona, EUA.

El segundo registro, tomado de Katz (2013), es ejemplo de la reducción drástica de la precipitación máxima diaria (PMD) de invierno (mayo a octubre) que registró la estación Manjimup del extremo suroeste de Australia. El registro incluyó 75 valores anuales (1930 a 2004), con tendencia descendente y variabilidad mayor en el inicio del registro (Figura 2).

Figura 2 Tendencia lineal (descendente) de la serie cronológica de precipitaciones máxima diarias (PMD) anuales en la estación pluviométrica Manjimup, Australia.

Resultados y Discusión

Predicciones de Q en una estación del río Aberjona, EUA

Los datos (Cuadro 1) tuvieron tendencia lineal ascendente y significativa, con estadística de la distribución Student de 3.850 y valor crítico de 1.996 (p ≤ 0.05). El diagrama de diferencias al cuadrado, entre cada dato y la tendencia lineal calculada, mostró que la variabilidad fue mayor hacia el final del registro (Figura 3).

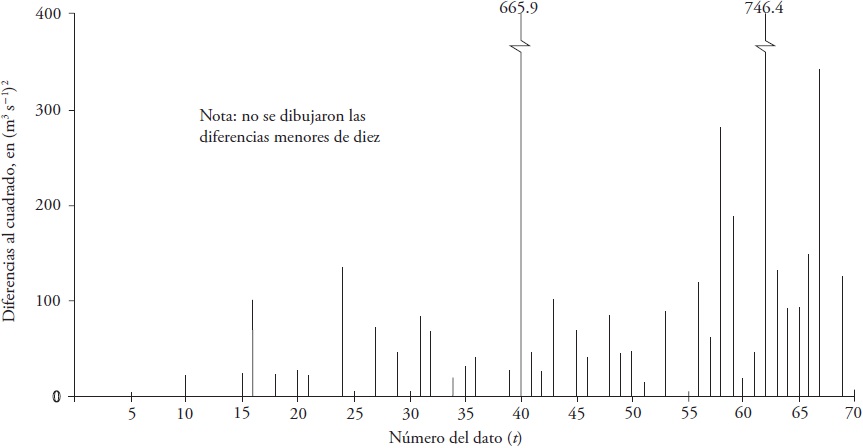

Figura 3 Diferencias (gasto máximo anual menos la tendencia lineal ascendente) al cuadrado del registro de la estación hidrométrica del Río Aberjona, EUA.

El modelo lineal con el tiempo t de los parámetros de ajuste u y a, conduce a errores estándar de ajuste (EEA) menores en comparación con los del modelo exponencial (Cuadro 2). Con anchura de ventana móvil de 20 datos se obtuvo el EEA menor, por lo que, esos resultados se adoptaron para obtener las predicciones para el futuro (Figura 4).

Cuadro 2 Ajuste no estacionario con momentos L móviles de la distribución GVE11 con tamaño de la ventana de 10, 15, 20 y 25 datos de gasto máximo anual del río Aberjona, EUA.

Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 10 datos
nv = 59 u m = 9.166 a m = 5.005 k m = -0.109
Modelo lineal con t Modelo exponencial con t
α0 = 4.380 α1 = 0.120 ECM = 1.104 γ0 = 5.226 γ1 = 0.01325 ECM = 1.116
β0 = 0.957 β1 = 0.101 ECM = 1.344 δ0 = 1.962 δ1 = 0.02112 ECM = 1.322
EEA = 2.876 m-3·s EEA = 3.103 m-3·s
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 15 datos
nv = 54 u m = 8.990 a m = 4.760 k m = -0.175
Modelo lineal con t Modelo exponencial con t
α0 = 4.209 α1 = 0.112 ECM = 0.620 γ0 = 5.083 γ1 = 0.01290 ECM = 0.683
β0 = 1.305 β1 = 0.081 ECM = 0.658 δ0 = 2.001 δ1 = 0.01915 ECM = 0.740
EEA = 2.330 m-3·s EEA = 2.873 m-3·s
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 20 datos
nv = 49 u m = 9.039 a m = 4.745 k m = -0.181
Modelo lineal con t Modelo exponencial con t
α0 = 3.548 α1 = 0.122 ECM = 0.504 γ0 = 4.720 γ1 = 0.01398 ECM = 0.584
β0 = 1.298 β1 = 0.077 ECM = 0.581 δ0 = 1.995 δ1 = 0.01835 ECM = 0.672
EEA = 2.136 m-3·s EEA = 2.473 m-3·s
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 25 datos
nv = 44 u m = 9.093 a m = 4.824 k m = -0.176
Modelo lineal con t Modelo exponencial con t
α0 = 2.892 α1 = 0.131 ECM = 0.394 γ0 = 4.435 γ1 = 0.01473 ECM = 0.448
β0 = 1.078 β1 = 0.079 ECM = 0.486 δ0 = 1.984 δ1 = 0.01804 ECM = 0.551
EEA = 2.171 m-3·s EEA = 2.241 m-3·s

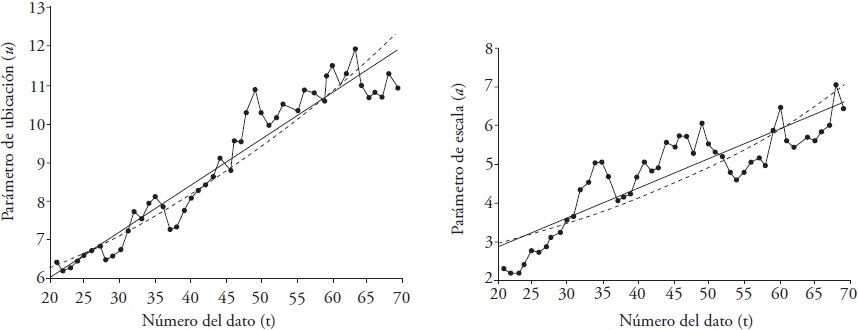

Figura 4 Tendencia lineal (recta) y exponencial (curva) de los parámetros de ubicación (u) y escala (a) estimados con momentos L con 20 datos en el ancho de la ventana móvil de los gastos máximos anuales del Río Aberjona, EUA.

Con las ecuaciones 11 a 15 se obtuvieron los parámetros de ajuste del modelo estacionario (GVE0): u = 8.407, a = 4.481 y k = -0.3034, con un EEA = 1.556 m3· s-1, y con la ecuación 10 las predicciones (Cuadro 3). La distribución no estacionaria GVE11 aportó predicciones mayores, en todos los periodos de retorno e incluso al término del registro histórico (Cuadro 3). En los periodos de retorno extremos (500 y 1000 años) y hacia el año 2100 las predicciones del modelo no estacionario fueron el doble de las del modelo estacionario que no tomó en cuenta la tendencia ascendente, ni la variabilidad mayor hacia el final del registro.

Cuadro 3 Predicciones de gasto máximo anual (m3· s-1) obtenidas con las distribuciones GVE0 y GVE11 con parámetros u y a variando linealmente y ancho de la ventana móvil de 20 datos, en el río Aberjona, EUA.

Distribuciones
GVE0 y GVE11
Periodos de retorno en años
2 5 10 25 50 100 500 1000
Estacionario 10.1 16.9 22.9 32.6 41.9 53.3 90.9 113.7
En el año 2008 14.5 23.3 30.2 40.5 49.3 59.2 87.4 102.4
En el año 2025 17.0 27.6 35.9 48.2 58.7 70.6 104.5 122.3
En el año 2050 20.8 34.0 44.3 59.5 72.6 87.3 129.5 151.7
En el año 2100 28.4 46.7 61.0 82.2 100.4 120.9 179.5 210.4|

Predicciones de PMD en la estación Manjimup de Australia

Los datos de precipitación máxima diaria (PMD) anual (Cuadro 1) tienen tendencia lineal descendente (Figura 2) y significativa, con estadística de la distribución Student de -4.085 y valor crítico de 1.993 con p ≤ 0.05. En el diagrama de diferencias al cuadrado, entre cada dato y la tendencia lineal, la variabilidad fue notablemente mayor al inicio del registro (Figura 5).

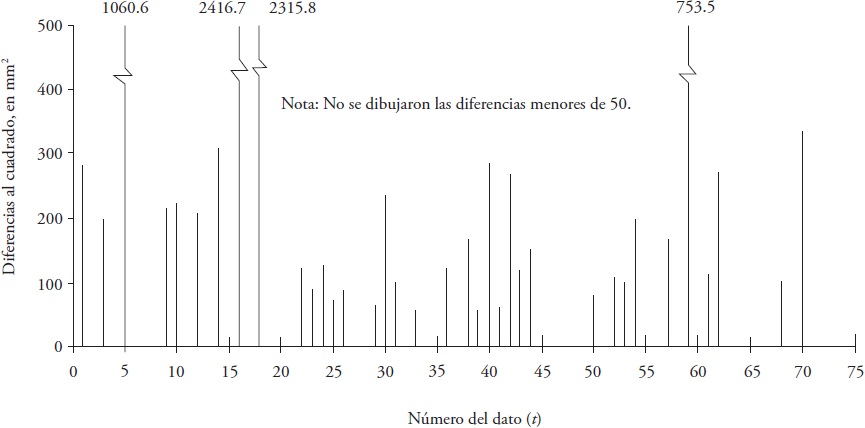

Figura 5 Diferencias (precipitación máxima diaria anual menos la tendencia lineal ascendente) al cuadrado del registro de la estación pluviométrica Manjimup, Australia.

El modelo exponencial con el tiempo t de los parámetros de ajuste u y a, conduce a errores estándar de ajuste (EEA) menores comparados con los del modelo lineal (Cuadro 4). Conforme crece el tamaño de la ventana móvil se obtienen menores EEA, por lo cual se adoptan los del valor máximo probado de n = 30 (Figura 6).

Cuadro 4 Ajuste no estacionario con momentos L móviles de la distribución GVE11 con tamaño de la ventana de 15, 20, 25 y 30 datos de PMD anual de la estación Manjimup, Australia.

Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 15 datos
nv = 60 u m = 36.930 a m = 8.050 k m = -0.009
Modelo lineal con t Modelo exponencial con t
α0 = 48.982 α1 = -0.265 ECM = 3.410 γ0 = 49.3973 γ1 = -0.00690 ECM = 3.253
β0 = 14.124 β1 = -0.134 ECM = 1.670 δ0 = 15.684 δ1 = -0.01606 ECM = 1.536
EEA = 12.804 mm EEA = 12.176 mm
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 20 datos
nv = 55 u m = 36.292 a m = 7.828 k m = -0.072
Modelo lineal con t Modelo exponencial con t
α0 = 49.933 α1 = -0.284 ECM = 2.949 γ0 = 51.545 γ1 = -0.00753 ECM = 2.773
β0 = 14.137 β1 = -0.131 ECM = 1.378 δ0 = 16.183 δ1 = -0.01620 ECM = 1.255
EEA = 12.472 mm EEA = 11.898 mm
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 25 datos
nv = 50 u m = 35.733 a m = 7.647 k m = -0.105
Modelo lineal con t Modelo exponencial con t
α0 = 50.660 α1 = -0.296 ECM = 2.528 γ0 = 52.906 γ1 = -0.00795 ECM = 2.351
β0 = 14.867 β1 = -0.143 ECM = 1.023 δ0 = 18.459 δ1 = -0.01835 ECM = 0.923
EEA = 12.427 mm EEA = 11.826 mm
Ajuste no estacionario (GVE11) con ancho de ventana móvil (n) de 30 datos
nv = 45 u m = 35.275 a m = 7.666 k m = -0.120
Modelo lineal con t Modelo exponencial con t
α0 = 50.327 α1 = -0.284 ECM = 1.904 γ0 = 52.923 γ1 = -0.00778 ECM = 1.761
β0 = 15.864 β1 = -0.155 ECM = 0.800 δ0 = 21.281 δ1 = -0.02000 ECM = 0.731
EEA = 11.777 mm EEA = 11.199 mm

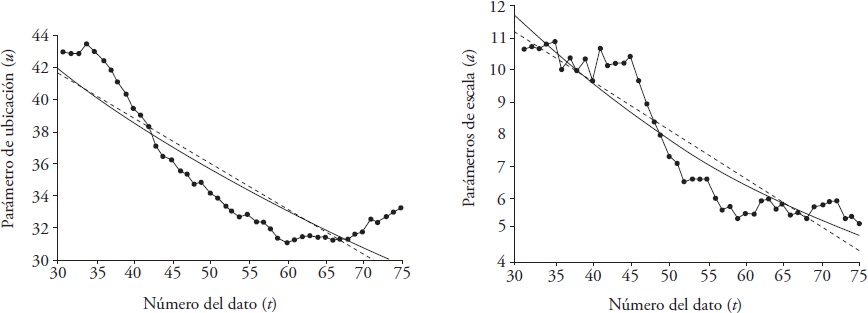

Figura 6 Tendencia lineal (recta) y exponencial (curva) de los parámetros de ubicación (u) y escala (a) estimados con momentos L con 30 datos en el ancho de la ventana móvil en la PMD anual de la estación Manjimup, Australia.

Con base en las ecuaciones 11 a 15 se obtuvieron los parámetros de ajuste del modelo GVE0 estacionario: u = 35.488, a = 8.431 y k = -0.1846, con un EEA =2.881 mm. Las predicciones respectivas, obtenidas con la ecuación 10, mostraron que la distribución no estacionaria GVE11 aportó predicciones menores, desde el final del registro histórico y en todos los periodos de retorno analizados (Cuadro 5). En los periodos de retorno extremos analizados (500 y 1000 años) y hacia el año 2100 las predicciones de PMD tendieron a estabilizarse alrededor de los 21 mm.

Cuadro 5 Predicciones de PMD obtenidas con las distribuciones GVE estacionaria y no estacionaria (GVE11) con parámetros variando exponencialmente y ancho de la ventana móvil (n) de 30 datos, en la estación Manjimup, Australia.

Distribuciones
GVE0 y GVE11
Periodos de retorno en años
2 5 10 25 50 100 500 1000
Estacionario 38.7 50.1 59.0 72.2 83.7 96.6 133.6 153.3
En el año 2004 31.3 37.3 41.8 48.0 53.1 58.7 73.3 80.6
En el año 2025 26.3 30.2 33.1 37.3 40.6 44.2 53.9 58.6
En el año 2050 21.4 23.8 25.5 28.0 30.1 32.3 38.1 41.0
En el año 2100 14.3 15.1 15.8 16.7 17.5 18.3 20.4 21.5

Aplicabilidad del método de los momentos L móviles

La representación lineal de ambos parámetros y sensiblemente mejor del parámetro de ubicación (u) es aceptable para el río Aberjona, EUA (Figura 4). En la estación Manjimup, Australia (Figura 6) la representación del parámetro de escala (a) puede ser aceptable, pero la relativa al de ubicación u no.

La calidad estadística mayor del ajuste con el método de los momentos L móviles se destaca numéricamente por la similitud que muestran los errores estándar de ajuste (EEA) de los modelos estacionario (GVE0) y no estacionario (GVE11). En el caso del río Aberjona, EUA, los EEA de la GVE estacionaria y no estacionaria fueron 1.556 y 2.136 m3·s-1; es decir, con orden de magnitud similar. En cambio, en la estación Manjimup, Australia, los EEA de ambos modelos (2.881 y 11.199 mm) fueron diferentes y bastante mayor el de la distribución GVE11, por lo cual, no es aceptable al grupo de datos de PMD.

Conclusiones

El método de los momentos L móviles (MLM) propuesto por Cunderlik y Burn (2003) y aplicado Mudersbach y Jensen (2010 a, b), para el ajuste de la distribución GVE11, con parámetros de ubicación y escala variables, lineales o exponenciales con la covariable tiempo, es un procedimiento práctico, recomendado para el análisis hidrológico de frecuencias de datos máximos anuales que presentan tendencia y variabilidad cambiante través de su registro, que debe ser amplio.

El uso de diferentes tamaños de la ventana móvil se sugiere en el procedimiento operativo del método de los MLM, para ajustar de acuerdo a cada uno la distribución GVE11, seleccionando la más conveniente al registro procesado a través del menor error estándar de ajuste.

La conveniencia estadística o bondad de ajuste del método de los MLM al registro no estacionario procesado, se juzga mediante la representatividad lineal o exponencial de las series cronológicas de los parámetros de ubicación, escala calculados y similitud numérica que tenga el error estándar de ajuste de las distribuciones GVE0 y GVE11.

Con dos aplicaciones numéricas se demuestra la sencillez del método de los MLM y con base en las predicciones, se destaca su importancia y utilidad, en los análisis probabilísticos de registros amplios de datos hidrológicos extremos que exhiben tendencia y variabilidad no constante.

Literatura Citada

Aissaoui-Fqayeh, I., S. El Adlouni, T. B. M. J. Ouarda, and A. St-Hilaire. 2009. Développement du modèle log-normal non-stationnaire et comparaison avec le modèle GEV non-stationnaire. Hydrol. Sci. J. 54: 1141-1156. [ Links ]

Al Saji, M., J. J. O’Sullivan, and A. O’Connor. 2015. Design impact and significance of non-stationary of variance in extreme rainfall. Proc. IAHS, No. 371, pp: 117-123. [ Links ]

Álvarez-Olguín, G., y C. A. Escalante-Sandoval. 2016. Análisis de frecuencias no estacionario de series de lluvia anual. Tecnol. Cienc. Agua VII: 71-88. [ Links ]

Asquith, W. H. 2011. Probability-weighted moments. In: Distributional Analysis with L-moment Statistics using the R Environment for Statistical Computing. Author edition (ISBN-13: 978-1463508418). Texas, U.S.A. pp: 77-86. [ Links ]

Benson, M. A. 1962. Plotting positions and economics of engineering planning. J. Hydraulics Div. 88: 57-71. [ Links ]

Campos-Aranda, D. F. 2015. Búsqueda del cambio climático en la temperatura máxima de mayo en 16 estaciones climatológicas del estado de Zacatecas, México. Tecnol. Cienc. Agua VI: 143-160. [ Links ]

Campos-Aranda, D. F. 2016.Ajuste de las distribuciones GVE, LOG y PAG con momentos L de orden mayor. Ing. Invest. Tecnol. XVII: 131-142. [ Links ]

Cunderlik, J. M. and D. H. Burn. 2003. Non-stationary pooled flood frequency analysis. J Hydrol. 276: 210-223.7 [ Links ]

Davis, P. J. 1972. Gamma Function and related functions. In: Abramowitz M. and I. Stegun (eds). Handbook of Mathematical Functions. Dover Publications. New York, U.S.A. Ninth printing. pp: 253-296. [ Links ]

El Adlouni, S., T. B. M. J. Ouarda, X. Zhang, R. Roy, and B. Bobée. 2007. Generalized maximum likelihood estimators for the nonstationary generalized extreme value model. Water Resour. Res. 43: 1-13 (W03410). [ Links ]

El Adlouni, S., B. Bobée, and T. B. M. J. Ouarda. 2008. On the tails of extreme event distributions in hydrology. J. Hydrol. 355: 16-33. [ Links ]

Franks, S. W., C. J. White and M. Gensen. 2015. Estimating extreme flood events-assumptions, uncertainty and error. Proc. IAHS, No. 369, pp: 31-36. [ Links ]

Greenwood, J. A., J. M. Landwehr, N. C. Matalas, and J. R. Wallis. 1979. Probability weighted moments: Definition and relation to parameters of several distributions expressible in inverse form. Water Resour. Res. 15: 1049-1054. [ Links ]

Hosking, J. R. M. 1990. L-moments: analysis and estimation of distributions using linear combinations of order statistics. J. R. Stat. Soc. Ser. B, 52: 105-124. [ Links ]

Hosking, J. R. M., and J. R. Wallis. 1997. Regional Frequency Analysis. An Approach based on L-moments. Cambridge University Press. Cambridge, England. 224 p. [ Links ]

Jakob, D. 2013. Nonstationarity in extremes and engineering design. In: AghaKouchak, A., D. Easterling, K. Hsu, S. Schubert, and S. Sorooshian (eds). Extremes in a Changing Climate. Springer. Dordrecht, The Netherlands. pp: 393-417. [ Links ]

Katz, R. W. 2013. Statistical methods for nonstationary extremes. In: AghaKouchak, A., D. Easterling, K. Hsu, S. Schubert and S. Sorooshian (eds). Extremes in a Changing Climate. Springer. Dordrecht, The Netherlands. pp: 15-37. [ Links ]

Khaliq, M. N., T. B. M. J. Ouarda, J. C. Ondo, P. Gachon, and B. Bobée. 2006. Frequency analysis of a sequence of dependent and/or non-stationary hydro-meteorological observations: A review. J. Hydrol. 329: 534-552. [ Links ]

Kim, S., W. Nam , H. Ahn, T. Kim, and J. H. Heo. 2015. Comparison of nonstationary generalized logistic models based on Monte Carlo simulation. Proc. IAHS, No. 371, pp: 65-68. [ Links ]

Kite, G. W. 1977. Comparison of frequency distributions. In: Frequency and Risk Analyses in Hydrology. Water Resources Publications. Fort Collins, Colorado, U.S.A. pp: 156-168. [ Links ]

Meylan, P., A. C. Fabre, and A. Musy. 2012. Predictive Hydrology. A Frequency Analysis Approach. CRC Press. Boca Raton, Florida, U.S.A. 212 p. [ Links ]

Mudersbach, C., and J. Jensen. 2010a. Nonstationary extreme value analysis of annual maximum water levels for designing coastal structures on the German North Sea coastline. J. Flood Risk Manag. 3: 52-62. [ Links ]

Mudersbach, C., and J. Jensen. 2010b. An advanced statistical extreme value model for evaluating storm surge heights considering systematic records and sea level scenarios. In: Proc. 32nd Conference on Coastal Engineering. Shanghai, China. pp: currents 23. [ Links ]

Pandey, G. R., and V. T. V. Nguyen. 1999. A comparative study of regression based methods in regional flood frequency analysis. J. Hydrol. 225: 92-101. [ Links ]

Park, J. S., H. S. Kang, Y. S. Lee, and M. K. Kim. 2011. Changes in the extreme daily rainfall in South Korea. Int. J. Climatol. 31: 2290-2299. [ Links ]

Rao, A. R. and K. H. Hamed. 2000. Flood Frequency Analysis. CRC Press. Boca Raton, Florida, U.S.A. 350 p. [ Links ]

Stedinger, J. R., R. M. Vogel, and E. Foufoula-Georgiou. 1993. Frequency analysis of extreme events. In: Maidment, D. R. (ed). Handbook of Hydrology. McGraw-Hill, Inc. New York, U.S.A. pp: 18.1-18.66. [ Links ]

Vogel, R. M., C. Yaindl, and M. Walter. 2011. Nonstationarity: Flood magnification and recurrence reduction factors in the United States. J. Am. Water Resour. Assoc. 47: 464-474. [ Links ]

Wang, Q. J. 1997. LH moments for statistical analysis of extreme events. Water Resour. Res. 33: 2841-2848. [ Links ]

Recibido: Noviembre de 2017; Aprobado: Enero de 2018

* Autor responsable: campos_aranda@hotmail.com

Creative Commons License Este es un artículo publicado en acceso abierto bajo una licencia Creative Commons
