Introducción

La estructura de los implantes dentales evoluciona periódicamente, con el objetivo de adaptarse de forma apropiada a procedimientos quirúrgicos-clínicos de carga inmediata¹. La tecnología de impresión tridimensional (3DP) produce implantes personalizados con anatomía exacta del diente perdido, como alternativa al implante de diseño convencional (roscado, recto o cónico). El implante personalizado proporciona mejor coincidencia, adaptación y retención primaria en el reborde residual, incluso en dimensiones similares a la raíz del diente natural². La combinación de escáneres orales, diseños por CAD/CAM y el uso de los 3DP, ayudan a crear prótesis dentales, guías quirúrgicas y restauraciones indirectas con un margen de error de 0.5%, lo que reduce el tiempo de trabajo³.

Estudios de ensayos clínicos e histológicos permitieron evaluar la posibilidad de elaborar implantes personalizados, elaborados mediante el sistema CAD/CAM, que al ser colocados en los alveolos posextracción de dientes unirradiculares (incisivos centrales y laterales superiores) en monos mostraron contacto hueso-implante mineralizado promedio de 41.2 ± 20.6%⁴. Cheng et al. evaluaron a cinco pacientes a los que se les colocaron implantes en zona de premolares. Doce meses después de su colocación, se obtuvieron resultados de oseointegración, estabilidad y estética satisfactorios⁵, señalando que los niveles medios de hueso alrededor del implante poscolocación fueron de 0.59 mm (DE 0.5), post restauración de 0.36 (DE 1.20), y a doce meses de seguimiento en oclusión orgánica -0.31 mm (DE 0.90).

En un caso clínico en el que una mujer de 35 años asistió para atención por un traumatismo en un incisivo central superior con fractura, se realizó la colocación de implante posextracción -para mantener el tejido óseo y gingival, se opta por la colocación de un implante personalizado (The Replicate System, Natural Dental Implants), con plasma rico en plaquetas e injerto-; así, se colocó provisional sin carga oclusal, el seguimiento a dieciséis meses confirmó la estabilidad ósea en el control radiográfico⁶.

El objetivo de este estudio fue comparar zonas de estrés de implantes dentales personalizados sinterizados, implantes convencionales y dientes naturales, mediante método de elemento finito.

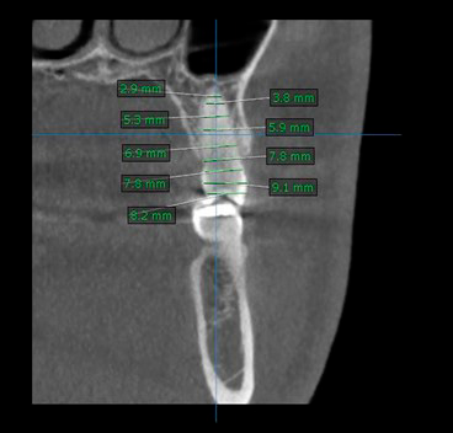

Figura 1 Vista sagital del segundo premolar superior con medidas desde apical hasta coronal, que van de palatino a vestibular.

Materiales y métodos

Se llevó a cabo un estudio transversal comparativo mediante tomografía computarizada del segundo premolar superior (Figura 1). Se diseñaron tres modelos, mediante software 3D, de un diente sin patologías, se excluyeron del estudio dientes premolares con restauraciones, caries y alteraciones de morfología. El implante personalizado de titanio grado 5, con forma exacta del segundo premolar, se comparó con el implante de titanio Zimmer® TSV de 4.1mm x 13 mm. Con tomografía computarizada del segundo premolar superior, los archivos formato DICOM de TC se ingresaron al software de reconstrucción tridimensional Mimics® (Materialise, Lovaina, Bélgica) obteniendo un modelo sólido. El modelo CAD de bloque óseo maxilar posterior simplificado con hueso cortical palatal y vestibular correspondiente se obtuvo utilizando el software SolidWorks® CAD (SolidWorks Corp., Concord, Massachusetts, Estados Unidos). El bloque óseo edéntulo con alveolo dental de extracción simulado por eliminación de primer molar superior del modelo de elemento finito (EF*) se compuso de hueso cortical, hueso esponjoso, implantes, tornillos de titanio, pilares, prótesis de implantes posterior, corona total cerámica, diente natural y ligamento periodontal. Para la simulación de las cargas naturales desde la contraparte mandibular a la superficie oclusal al eje largo del implante personalizado, implante convencional (Zimmer TSV de 4.1 mm x 13 mm) y diente (Figura 2 A-C)⁷; se realizó en un ángulo perpendicular al eje del diente; además, se aplicó una carga de 7.5 N, 100 N y 150 N a la superestructura del modelo realizado para cada caso. Los materiales de los modelos se consideraron isotrópicos, homogéneos y linealmente elásticos⁸. Las propiedades mecánicas utilizadas para la simulación EF* son sustentadas en la Tabla 1.

Figura 2 A. Diente natural, B. Implante convencional Zimmers, C. Implante sinterizado personalizado.

Resultados

Se utilizó el dibujado en distintos planos y vistas, encontrando variación en tercera dimensión de acuerdo con la morfología de los modelos a analizar, ensambladas de manera que formaran un solo cuerpo.

El valor máximo de von Mises para fuerzas axiales de 7.5 N para el diente natural fue de 21.3 MPa (Figura 3A); para el implante convencional fue de 26.14 MPa (Figura 4A), y para el implante personalizado fue de 13.1 MPa (Figura 5A). Para las fuerzas axiales de 100 N los valores obtenidos fueron 284 MPa (Figura 3B), 348.55 MPa (Figura 4B) y 174 MPa (Figura 5B), respectivamente. Por último, se realizaron pruebas a 150 N, obteniendo el valor de 427 MPa para diente natural (Figura 3C), 522.83 MPa para el implante convencional (Figura 4C) y 261 MPa para el implante personalizado (Figura 5C).

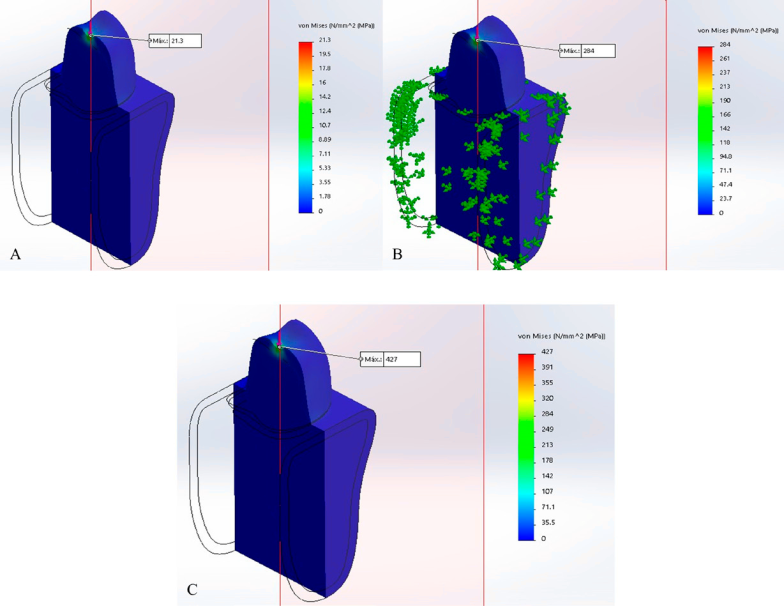

Figura 3 diente, von mises con fuerza axial, vista isométrica en corte. a) 7.5 n. b) 100 n. c) 150 n.

Discusión

Los modelos de elemento finitos 3D utilizados en estudios permiten la representación de una geometría más detallada y compleja; siempre se deben tener en cuenta las limitaciones inherentes de elementos finitos con respecto a la distribución de fuerzas. Las estructuras de los modelos son homogéneas, isotrópicas y linealmente elásticas. Sin embargo, está bien documentado que el hueso cortical de la mandíbula es transversalmente isotrópico y homogéneo; se estableció interfaz 100% implante/hueso y pilar/implante, que no coincide con situaciones clínicas. Son de interés los valores de las diferentes fuerzas y tensiones en los diseños del implante. Los resultados obtenidos deben considerarse como una referencia para elegir entre diferentes diseños de implantes en un tratamiento clínico. Se requieren estudios clínicos prospectivos para verificar los resultados^9,10. El conjunto de datos de esfuerzo de von Mises y el factor de seguridad (FDS) permitieron demostrar que el implante personalizado permite distribuir mejor las fuerzas oclusales sobre todo el eje axial, por lo que es la mejor alternativa para mantener hueso y tejido conjuntivo; mejora el perfil de emergencia, por la mayor circunferencia. No existe posibilidad de fractura de abutments definitivos o tornillos pasantes. Los implantes dentales con anatomía estándar para el reemplazo protésico de dientes perdidos funcionan de manera óptima llegando a una tasa del 90% de integración ósea; implantes personalizados sinterizados, posextracción en los ensayos clínicos, tienen un éxito del 80%, lo que brinda a los clínicos otras opciones de tratamiento, contrastando con los resultados de Kharsan et al., que indicaron que, en todos los modelos, las fuerzas máximas de von Mises en el hueso cortical periimplante, en las dos condiciones de carga, estaban por debajo de 2500, inferiores al umbral de tolerancia fisiológica del hueso, lo que indicaba que la fuerza en el hueso alrededor de los implantes estaba dentro del umbral fisiológico, con poco efecto en la tasa de supervivencia del implante¹¹.

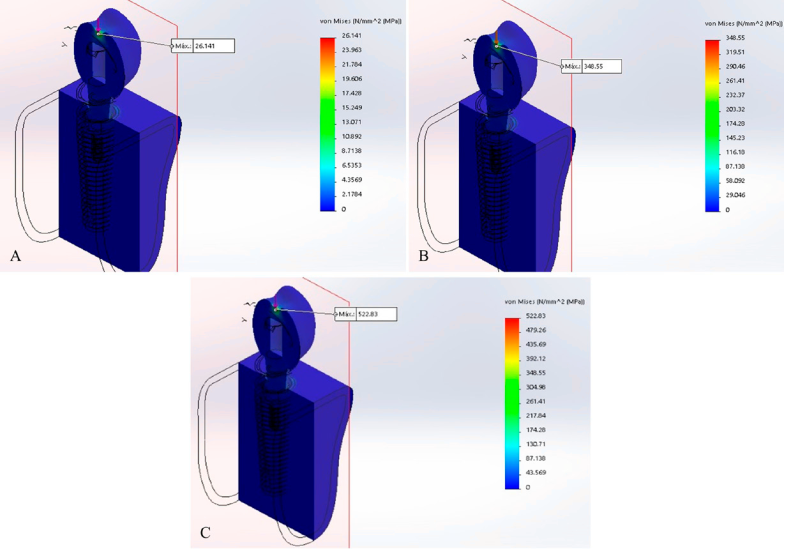

Figura 4 Implante convencional, von Mises con fuerza axial, vista isométrica en corte. A) 7.5 N. B) 100 N. C) 150 N.

Los implantes personalizados sinterizados colaboran en la solución, elaborados con base en una tomografía computarizada del diente a extraerse; estos datos permiten obtener el modelo virtual del diente perdido en la exodoncia, en sintetizadora o una fresadora se imprime en óxido de titanio, con ajuste perfecto en el alveolo del diente. La concentración de los esfuerzos en el implante personalizado es menor comparado con el implante convencional, y guarda similitud con el diente natural. Liu et al. y Mangano et al., en sus artículos de tratamiento de superficie con láser en el implante, indican que, bajo microscopía electrónica de barrido, fue evidente un contacto íntimo de la matriz fibrosa con la superficie del implante, y se pudo ver que algunos haces de colágena se unían directamente a la superficie metálica. Al cambiar la microtextura de la superficie, fue posible cambiar la respuesta de los tejidos blandos periimplantarios que trasmiten fuerzas oclusales axiales^12,13.

El implante personalizado involucra menos elementos, permite que la distribución de esfuerzos vaya directamente al implante y la convierte en estructura eficiente. El implante convencional en valores de von Mises y FDS presenta alta concentración de esfuerzos en zona coronal y conexión. El comportamiento de la distribución de esfuerzos inicia en el área de la fuerza masticatoria, se distribuye de manera homogénea, baja hasta la raíz (implantes), distribuye los esfuerzos hacia afuera (parte externa de la raíz o implantes), mientras se va disipando, llega al contacto del hueso, se disipa por completo al llegar al 1/3 de la longitud de la raíz (implante) dentro del hueso. El estudio de cinco pacientes con implantes de raíces fabricados a partir de tomografía computarizada funcionó bien después de doce meses con carga funcional; únicamente en un paciente, uno de los dos implantes análogos de raíz falló temprano. Las mediciones clínicas y radiográficas periimplantarias demostraron una situación estable después de doce meses de carga funcional^14-16. El FDS informa del comportamiento de distribución de esfuerzos, interactúa en todo el sólido, además de permitir observar en dónde se encuentra el valor máximo von Mises¹⁷. La corona clínica es el elemento con mayor concentración de esfuerzos en los tres modelos analizados, según el análisis von Mises. Los modelos analizados recibieron fuerza masticatoria de 7.5 N, 100 N y 150 N evidenciando carga en la cresta ósea y la del implante. La tension máxima de von Mises se observó en la región crestal del hueso y en la región del módulo de la cresta en los implantes. El diseño del módulo de la cresta diverge de la tensión de von Mises mínima en el hueso crestal durante la carga vertical dentro del hueso también en el módulo de cresta del implante. Los diseños de cresta recta tuvieron mínima tensión a carga oblicua que, a la vertical, la cresta convergente muestra la máxima tensión de von Mises^17-19.

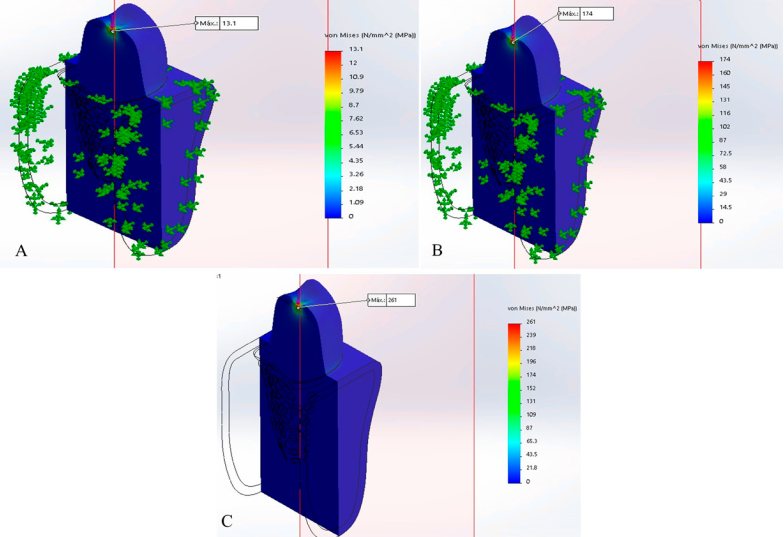

Figura 5 Implante personalizado, von Mises con fuerza axial, vista isométrica en corte. A) 7.5 N. B) 100 N. C) 150 N.

Los resultados del FDS coinciden en valores inferiores a 1.23 localizados en la corona, concentrando los esfuerzos resistentes que soportan las cargas masticatorias, lo que contrasta con lo encontrado por Westover et al., donde se ubica la concentración de tensión en la parte de conexión del implante, especialmente por encima del tejido blando y dentro del hueso. En el tejido blando, la tensión de tracción se produjo en el lado bucal y la compresión en el lado lingual de la cortical. Por el contrario, en el diseño del nivel del hueso, la tensión de tracción se produjo en el lado lingual del hueso cortical. El titanio puro y el titanio con zirconio mostraron un patrón de distribución de esfuerzos similar. Los valores de tensión máxima fueron más bajos en el diseño de tejido blando que en el diseño de hueso, más bajos con titanio zirconio y titanio puro, tanto para el hueso cortical como para el cuerpo del implante. El valor máximo tendió a aumentar a medida que disminuía la longitud del cuerpo del implante. Además, el diseño del cuerpo del implante fue más influyente que su longitud, y el diseño de tejido blando mostró un valor de tensión similar al diseño de hueso más largo^20-22.

Conclusiones

El implante personalizado en el modelo demostró mejor comportamiento en tolerar las zonas de estrés; la concentración de esfuerzos es menor comparada con el implante convencional, guardando semejanza en el comportamiento con el diente natural. Al involucrar menos elementos, permite la distribución de esfuerzos directamente en la relación implante-alveolo.
