Ingeniería, investigación y tecnología

Print version ISSN 1405-7743

Ing. invest. y tecnol. vol.18 n.1 México Jan./Mar. 2017



Articles

Control de un sistema de descargas de barrera dieléctrica basado en el diseño gráfico de sistemas

Control of a Dielectric Barrier Discharge Reactor based on Graphical System Design

Gerardo Jiménez-Aviles1

Ricardo Valdivia-Barrientos2

Arturo Colín-Cruz3

Marquidia Pacheco-Pacheco4

Joel Pacheco-Sotelo5

1Universidad Autónoma del Estado de México. Facultad de Química. Departamento de Posgrado. Correo: gerjimav@gmail.com

2Instituto Nacional de Investigaciones Nucleares. Departamento de Estudios del Ambiente. Laboratorio de Aplicaciones de Plasmas. Correo: ricardo.valdivia@inin.gob.mx

3Universidad Autónoma del Estado de México. Facultad de Química. Departamento de Posgrado. Correo: acolinc@uaemex.mx

4Instituto Nacional de Investigaciones Nucleares. Departamento de Estudios del Ambiente. Laboratorio de Aplicaciones de Plasmas. Correo: marquidia.pacheco@inin.gob.mx

5Instituto Nacional de Investigaciones Nucleares. Departamento de Estudios del Ambiente. Laboratorio de Aplicaciones de Plasmas. Correo: joel.pacheco@inin.gob.mx


Resumen

Este trabajo describe el desarrollo e implementación de un sistema de monitoreo y control de los parámetros físicos involucrados en las etapas de inicio, sostenimiento y apagado de descargas de barrera dieléctrica generadas dentro de un reactor de geometría coaxial. En el proceso se empleó el diseño gráfico de sistemas (GSD, graphical system design) para conjuntar eficientemente una interfaz gráfica de usuario (GUI, graphical user interface), la tarjeta de adquisición de datos DAQ-6259 con canal de comunicación USB, una fuente de voltaje conmutado push-pull, controladores de flujo gaseoso y equipo de diagnóstico químico y electrónico. El núcleo del enfoque GSD se encuentra en el código de programación G de LabVIEW™; de esta manera, se recopilaron datos precisos y en tiempo real de las variables (vgr.: flujo de aire y potencia aplicada), mismos que permitieron realizar un análisis del desempeño de las descargas.

Durante las pruebas se emplearon diferentes concentraciones de una mezcla de helio contaminada con óxidos de nitrógeno, con la finalidad de cuantificar el porcentaje de degradación/destrucción de los últimos. Los resultados indican un valor mayor a 88%. Por seguridad, a la GUI se accede a través de la intranet institucional, debido a que los compuestos generados pueden representar un riesgo para la salud humana.

Descriptores: contaminación atmosférica; descargas de barrera dieléctrica; diseño gráfico de sistemas; fuentes móviles; óxidos de nitrógeno; plasma frío

Abstract

This paper describes the development and implementation of a control and monitoring system for the physical parameters involved in the stages of initiation, maintenance and shutdown of dielectric barrier discharges generated within a coaxial geometry reactor. In the process, the graphical system design (GSD) was employed to efficiently combine a graphical user interface (GUI), the data acquisition card DAQ-6259 with USB communication channel, a switch-mode power supply in push-pull configuration, drivers for gas flow, chemical and electronic equipment for diagnosis. The core of the GSD approach is located in the G code from LabVIEW ™, in this way, accurate data was collected in real time (e.g., airflow and power applied), which allowed to perform an analysis of the discharges performance. During testing, different concentrations of a mixture of helium contaminated with nitrogen oxides, in order to quantify the percentage of its degradation. The results indicate a value greater than 88%. For safety reasons, the GUI can be accessed remotely through institutional intranet, because of the generated compounds that may represent a risk to human health.

Keywords: atmospheric pollution; dielectric barrier discharges; graphical system design; mobile sources; nitrogen oxides; cold plasma

Introducción

Sólido-líquido-gas es una secuencia conocida de los estados de agregación de la materia al considerar aumentos graduales de la energía cinética de las moléculas que la componen. Desde la rigidez y orden de un sólido se puede conseguir que sus uniones se rompan totalmente y que cada molécula se mueva libremente hasta formar un gas, medio que generalmente tiene carga eléctrica neutra y se comporta como un aislante eléctrico. Para producir conductividad eléctrica en un gas se suministra energía suficiente para disociar sus moléculas en los átomos que las componen y, así, extraer a los electrones de sus estados fundamentales hacia niveles superiores, generando un flujo de partículas cargadas cuyo comportamiento dinámico se domina por fuerzas electromagnéticas (Conrads, 2000). Esta materia ionizada es plasma, comúnmente obtenida por compresión adiabática, al incidir un haz de fotones o por colisiones atómicas, a escala industrial se utiliza energía eléctrica por ser económica y técnicamente más viable (Becker, 2010).

El estudio del plasma suele dividirse de acuerdo con el equilibrio térmico de las partículas que lo componen: plasmas térmico y frío. En esta última clasificación se encuentran las descargas corona, luminiscentes y de barrera dieléctrica (DBD) (Conrads, 2000; Becker, 2010). Los plasmas fuera de equilibrio termodinámico local, no térmicos o fríos (NTP, non-thermal plasma) se caracterizan por la alta divergencia en las energías de sus electrones libres y especies pesadas (átomos, iones (T + ), partículas neutras (T n ) y moléculas). Generalmente, la temperatura de las partículas pesadas permanece entre 300 y 400 K, mientras que la de los electrones (T e ) comprende el orden de 104 a 105 K (Meichsner, 2010). El NTP resulta útil para muchas aplicaciones técnicas (focos, televisores, tratamiento de superficies, fabricación de nanomateriales, la ingeniería espacial, la medicina o la nanolitografía) porque es posible controlar separadamente a T + y T n de T e . Las características que diferencian al NTP son:

  1. Su alta desviación cinética de equilibrio: Te ≈ 104 K >> T+ >Tn.

  2. Su baja densidad electrónica, de 1014 a 1018 m-3; y

  3. la temperatura promedio (Tg = T+ + Tn) se mantiene similar a la ambiente, debido a que la masa de las especies pesadas es mucho mayor que la de los electrones, de aquí el nombre de NTP (Becker, 2010).

Son pocos los avances en el campo del NTP que se han traducido con éxito del laboratorio a tecnologías aplicables en la vida cotidiana; impedidos, entre otros factores, por la falta de identificación, cuantificación y control de los subproductos producidos en el proceso, además de que a altas presiones es difícil mantener la descarga debido a su inestabilidad y a susceptibilidad a la filamentación, seguida de una transición a arco eléctrico (Kunhardt, 2000). La aplicación ambiental histórica e ideal de las DBD se enfoca a la generación de ozono (gas oxidante), pues necesita funcionar a temperatura baja porque las moléculas de O3 decrecen rápido a temperaturas elevadas y, al mismo tiempo, requiere una presión relativamente alta (Gottschalk et al., 2010). Del mismo modo, sistemas en serie NTP-catalizador se han combinado para tratar óxidos de nitrógeno (NOX) provenientes de automóviles: comprenden una etapa oxidativa (NTP) que convierte monóxido de nitrógeno (NO) a dióxido de nitrógeno (NO2), y una fase de reducción y almacenamiento (catalizador), que convierte el NO2 a nitrógeno (N2), dióxido de carbono (CO2), hidrógeno (H2) y oxígeno (O) (Penetrante et al., 2002). Dado que las DBD operan a niveles altos de potencia y tratan flujos grandes de gas a presión atmosférica con caída de presión insignificante (basado en la tecnología madura de O3), potenciales aplicaciones en el control de la contaminación atmosférica se han examinado sistemáticamente y en el presente trabajo se presenta la instrumentación basada en el GSD, de un reactor para DBD aplicado al tratamiento de NOX.

Descargas de barrera dieléctrica

En el NTP la Te es el factor determinante al iniciar las reacciones químicas, que en técnicas activadas térmicamente resultarían ineficientes o imposibles de realizar. Una vez iniciada la ionización, la distribución de energía la ejecutan los electrones (e-), más ligeros que cualquier partícula y con alta energía cinética adquirida, por lo que pueden acelerarse eficazmente para repartir la energía al resto del gas mediante colisiones, dentro de las cuales se encuentran: las elásticas, que cambian la energía cinética de las especies neutras, y las inelásticas, que convierten a las especies neutras en especies reactivas e inducen una serie de reacciones químicas (Tabla 1) que producen simultáneamente portadores de carga y especies altamente reactivas en el NTP (Meichsner, 2010). En (Tabla 1) X2 representa las moléculas diatómicas, X átomos, X2+ moléculas diatómicas que ceden electrón, X2- moléculas diatómicas que ganan electrón, X- átomo que gana electrón, X+ átomo que cede electrón X2- y moléculas diatómicas excitadas.

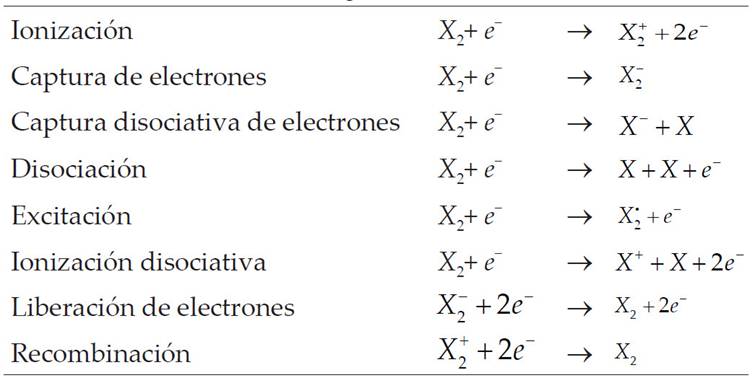

Tabla 1 Reacciones en la Región Activa del NTP

Datos extraídos de Meichsner (2010)

Las DBD, descargas de barrera o silenciosas, son un conjunto de canales de conducción (microdescargas) en el espacio existente entre dos electrodos, separados por una o varias capas dieléctricas (vidrio, sílice, polímeros o cerámicos), sobre los cuales se aplica voltaje alterno para iniciar y sostener las microdescargas. Las geometrías típicas en los reactores son: de placas paralelas (planar o coplanar) o cilíndricas (coaxial) (Kogelschatz, 2003).

Pacheco et al. (2008; 2012; 2013) reportan investigaciones teórico-experimentales de tratamiento para gases de combustión mediante DBD y se puntualiza el interés de emplearse a bordo de fuentes móviles (vehículos). En su trabajo de 2008 realizaron el análisis de cinética química, obtuvieron el mecanismo de degradación de los NOX y determinaron el comportamiento de las especies en la descarga. Los reactores utilizados fueron coaxiales, de una y dos paredes de pírex, con brecha de 1.4 cm y volumen para descarga de 65 µm3. En la investigación de Estrada et al. (2011), con un consumo de 20 W, se trató la mezcla de He (gas de acarreo), aire, vapor de agua y NOX en un reactor de pírex, logrando obtener valores de remoción de 99.74% y 96.66% para niveles de concentración inicial de NOX de 50 y 300 ppm, respectivamente.

En las diversas aplicaciones de las DBD es importante conocer su comportamiento para poder cuantificar y analizar los diversos fenómenos que ocurren durante el proceso por acción de las variables involucradas (flujo, voltaje aplicado o corriente demandada). Existen diversos dispositivos para realizar esta tarea, que van desde sensores individuales hasta controladores automatizados muy sofisticados (Jiménez et al., 2012).

Diseño gráfico de sistemas

El GSD es una técnica de diseño (embebido), prototipo, prueba, control y despliegue de aplicaciones, que combina programación gráfica en paralelo con hardware COTS (commercial off-the-shelf) para obtener la mayor cantidad de cálculo útil con un costo comercial bajo y simplificar el desarrollo de una aplicación, dando como resultado diseños robustos personalizados. El GSD permite diseñar sin la necesidad de hacer uso del hardware final, posibilitando la realización de simulaciones y acortando los ciclos de integración e implementación (Bishop, 2007). En este proceso de instrumentación se emplearon:

  1. LabVIEW™ 2013 para programar una GUI de un instrumento virtual (VI, virtual instrument);

  2. la tarjeta de adquisición de datos reconfigurable NI USB-6259 M Series.

  3. Una computadora de 8 núcleos a 2 GHz.

La GUI centraliza el monitoreo y control de los dispositivos asociados a las DBD, mientras recopila datos precisos en tiempo real.

Montaje del experimento

Esencialmente, para generar DBD se emplea un flujo gaseoso, una fuente de voltaje alterno y un reactor que confine las microdescargas. En el proyecto se empleó un reactor coaxial (C-DBD2) elaborado de alúmina, el suministro de gas se llevó a cabo a través de dos válvulas de control y un mezclador. Como fuente de excitación se diseñó y construyó un sistema de potencia integrado por una fuente de voltaje de CD y un inversor de alto voltaje a alta frecuencia, caracterizado con osciloscopios (AEMC® OX 7104 III y GW© Instek GDS-122), sondas de alto voltaje (Tektronix® P6015A) y corriente (Fluke® 80i-1000s). El porcentaje de degradación del reactor se calculó con los datos proporcionados por el analizador de gases residuales (RGA, residual gas analyzer) Horiba© PG-250. Una vez instalado el experimento, se iniciaron las pruebas con diferentes concentraciones en la mezcla gaseosa, a 3.10 km snm, con una presión atmosférica de 73.97 kPa y temperatura promedio de 294 K.

Líneas de gas

A partir de los estudios realizados por Pacheco et al. (2012), que establecen la composición y concentraciones de una muestra sintética de gas de combustión, en este trabajo se usaron dos gases adquiridos en INFRA®: la mezcla CAM 96 Middle Range (CAM), compuesta de propano (C3H8), monóxido de carbono (CO), CO2 y NO, balanceados en N2 y Helio Industrial (He). Para suministrar la mezcla gaseosa se instalaron dos válvulas controladoras de flujo másico (MFC, mass flow controller), una MKS™ MFC-M1000B (MFC1) para la CAM, y una Omega™ FMA-A2315 (MFC2) para el gas de acarreo, en este caso el He; ambas válvulas fueron conectadas a un controlador MKS™ 247D. Debido a que los MFC se encuentran calibrados para flujos de N2, se ajustaron las escalas para el gas correspondiente con ayuda de las Ecuaciones 1-4 (MKS, 2013a; MKS, 2013b; Omega, 2013). Los ajustes realizados se agrupan en la Tabla 2, donde al sumar los valores de la última columna se determina que el flujo máximo de la mezcla He-CAM es de 67.75 l min-1, en una relación porcentual 85.84-14.16 %.

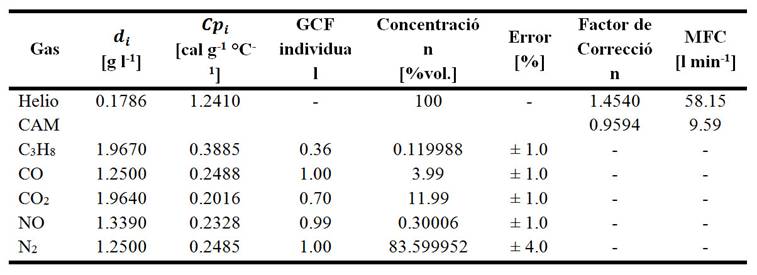

Tabla 2 Flujos y concentraciones máximos para la mezcla gaseosa

(1)

(2)

(3)

(4)

donde

GCFCAM

= factor de corrección de la mezcla CAM compuesta de n gases

di

= densidad del i-ésimo gas [g l-1, 0 °C @ 760mmHg/ ]

Cp i

= calor específico del i-ésimo gas [cal g-1 °C-1]

a i

= fracción de flujo del i-ésimo gas

S i

= factor de corrección debido a la estructura molecular del i-ésimo gas, igual a: 1.030 para gases monoatómicos

  • 1.030 para gases monoatómicos,

  • 1.000 para gases diatómicos,

  • 0.941 para gases triatómicos,

  • 0.880 para gases poliatómicos,

SCF

= factor de corrección de escala,

GF

= factor de corrección de la válvula

Fuente de voltaje

Para generar y mantener las DBD es necesario alimentar continuamente el sistema con una fuente bipolar, en caso contrario, el medio retorna a la fase gaseosa. La amplitud mínima de voltaje para que sucedan las descargas se denomina Voltaje de Rompimiento (V r ), cuando su valor es inferior al requerido la ionización es prácticamente nula, una vez superado ligeramente ese nivel comienza a existir un flujo de corriente entre los electrodos (plasma parcialmente ionizado). El valor de V r depende del gas, la presión de trabajo (p) y de la distancia entre los electrodos (d), parámetros vinculados con la Fórmula de Paschen (Ecuación 5, en la que δ y σ son constantes específicas del gas inyectado) (Fridman, 2008).

(5)

Si al C-DBD2 se acopla una fuente de voltaje alterno de alta frecuencia, tanto la eficiencia como la conductividad eléctrica aumentan y el tamaño del equipo final se reduce notablemente. La importancia de la frecuencia de excitación radica en su influencia en el comportamiento general de la descarga, donde en el orden de kHz los electrones y los iones siguen las oscilaciones del campo eléctrico, mientras que en un orden superior, MHz o GHz, solo los electrones siguen dicho campo (Roth, 1995). Una fuente conmutada (SMPS, switch-mode power supply) permite trabajar con frecuencias de kHz mediante el cambio de estado de transistores. En este trabajo se ocupa como fuente principal de voltaje (VPP) la SMPS B&K® PRECISION XLN10014, que puede proporcionar una potencia máxima de 1.44 kW (100 V @ 14.4 A), el diseño del sistema de excitación se enfoca en desarrollar un inversor con topología push-pull (PPI, push-pull inverter) con base en la teoría expuesta por Bersani (2009) y Mohammad (2007) (Figura 1).

Figura 1 Circuito eléctrico del inversor push-pull

En el diagrama eléctrico del PPI se ubican los MOSFET Q 1 y Q 2 , matrícula IXFN80N50 (VDS(MÁX) = 500 V, IDS(MÁX) = 80 A y RDS(MÁX) = 55 mΩ), CPP es un condensador de poliéster de 3.2 nF y forma el circuito taque resonante con el transformador TPP, compuesto por las bobinas L1, L2 (ambas de 320 (H) y L3 (5 mH), con una ganancia M determinada experimentalmente de 100 cada vez que se activa uno de los devanados primarios. El núcleo de TPP (UPP) se compone de ferrita grado 3C94, Ferroxcube© U126/91/20-3C94 (LUPP= 48 cm, AUPP= 5.6 cm2 y µPP= 2050, con un peso de 1.36 kg) (Ferroxcube, 2013). En paralelo a L3 se conectó una resistencia R PP 10 M @ 10 W para proporcionar una vía de descarga a la corriente en el devanado secundario una vez que se han extinguido las microdescargas. Con estos valores, al aplicar la Ecuación 6 se determina el valor de la frecuencia de resonancia f R = 111.21 kHz.

(6)

Reactor

De acuerdo con la Figura 2, las dimensiones y características físicas del C-DBD2 son: 15.40 mm de radio exterior (R1), 12 mm de radio interno (R2), 19.30 cm de longitud (D1), 4.85 mm de radio del aislante interno (R3); el voltaje de salida de PPI (VPPI) se conecta a HV, que es un tubo hueco de acero inoxidable de 13.62 cm de longitud, 1.57 mm de grosor y radio de 3.16 mm (R4); el electrodo GND es una malla de acero inoxidable de 0.80 mm de grosor y 11.37 cm de longitud (D2). El volumen de las microdescargas es de 50.60 µm3. El reactor se elaboró con dos capas aislantes de alúmina, ya que propician una descarga más homogénea respecto a reactores con una barrera.

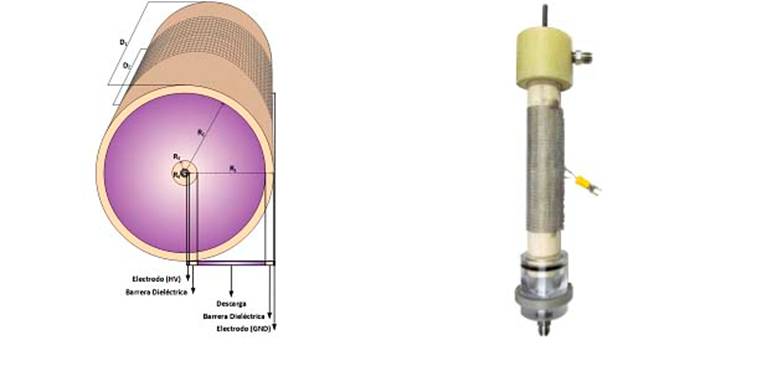

Figura 2 Reactor coaxial de doble barrera dieléctrica

Tarjeta de adquisición de datos

La tarjeta 6259 cuenta con 128 conectores de entrada/salida en tiempo real, que incluyen 36 puertos analógicos: 4 salidas de 16 bits (AO, ±10 V) @ 2.00 MS s-1, y 32 entradas (AI, ±10 V) @ 1.00 MS s-1, que pueden referenciarse a una tierra común (RSE, referenced single-ended) o estar aisladas unas de otras (Diff). También posee 48 puertos digitales (DIO, Digital Input/Output) y 2 contadores/temporizadores (ctr) de 32 bits basados en el oscilador interno de 80 MHz (National Instruments, 2013).

Para acceder al control remoto de las válvulas de gases se utiliza el conector DB25 ubicado en la parte trasera del controlador 247D, desde su panel frontal se ajustan las palancas de nivel de flujo y de modo de control a las posiciones Rem y Ext, respectivamente. Ext permite el control de la señal de flujo desde un dispositivo externo y Rem especifica que el cambio de estado del MFC será con lógica inversa TTL (TTL, Transistor-Transistor Logic). Cada uno de los MFC requiere de dos señales de control: un pulso TTL DIO y un voltaje entre 0-5 V que es linealmente proporcional al flujo (AO). Por el mismo puerto DB25 se envían estas dos señales y se recibe una más para corroborar el flujo (AI).

Para controlar el PPI, en la tarjeta se configura un tren de pulsos continuos en el puerto ctr0, con rangos para el control por Modulación de Ancho de Pulso (PWM, pulse width modulation): 140 Hz ≤ f PWM ≤ 160 kHz y 0.01 ≤ D PWM ≤0.99, para la frecuencia y el ciclo de trabajo, respectivamente. La señal de ctr0 se envía por los pines 10 (señal) y 11 (tierra en serie con R8=390 Ω) al optoacoplador TLP250, cuya salida sirve como reloj para el flip-flop 7476, que tiene sus entradas JK=5 V; este arreglo proporciona los pulsos Q y Ǭ desfasados 180° entre sí, a los que se les aplica la función AND con la señal ctr0 para obtener pulsos, V GS1 y V GS2 con rangos de la mitad de ctr0: 70 Hz ≤ f PWM ≤ 80 kHz y 0.005 ≤ D PWM ≤ 0.495 (Figura 3).

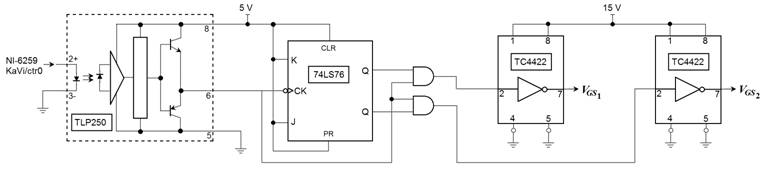

Figura 3 Circuito de control de compuerta para los MOSFET

Para la etapa de caracterización, se integraron los datos del RGA PG-250 que entrega mediciones para 7 gases, sin embrago, solo se presentan los resultados para los NOX. La señal recibida es de 0 a 10 mA para las escalas ajustables que van de 0 a 5000 ppm y de 0 a 25 %vol.

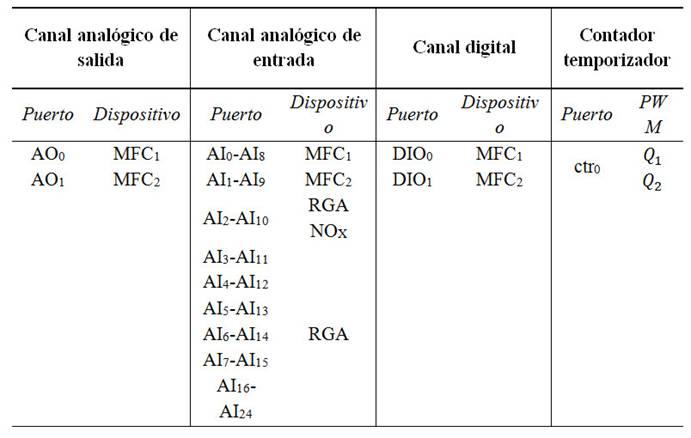

Tabla 3 Distribución de los Puertos de la Tarjeta USB-6259

Interfaz gráfica de usuario

El VI final se compone por cuatro sub-VI que permiten:

  1. Acceder al personal (Registro.vi).

  2. Configurar los puertos de la USB-6259 y procesar los datos (Principal.vi).

  3. Comunicar con el equipo de diagnóstico (PG250.vi).

  4. Guardar información (Bitácora.vi).

La información y los controles se pueden consultar y modificar in situ o se puede ingresar remotamente a través de la dirección http://200.15.118.244/KaVi_v.2.04.html; simultáneamente, la rutina puede guardar información en hojas de cálculo a tasas configurables que van de 1 S h-1 a 1 S s-1. El programa detiene automáticamente el suministro de potencia al reactor en caso de una sobrecorriente, frena las instrucciones en XLN, deja de generar datos en el puerto ctr0 y apaga las válvulas de gas. La GUI principal se advierte en la Figura 4, consta de los siguientes controles/indicadores (enumerados en la misma figura):

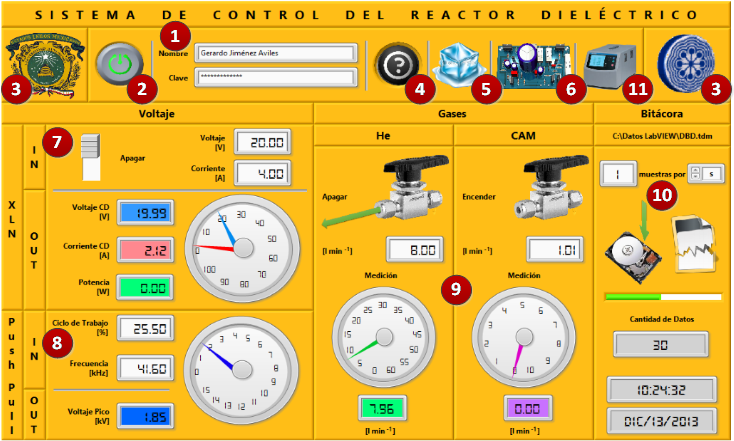

Figura 4 Panel principal de la interfaz gráfica de usuario para control del reactor C-DBD2

  1. Operador. Al inicio una ventana pide complementar los campos Nombre y Clave de usuario, son autentificados con una base de datos para autorizar el uso del equipo, el programa se detiene al no coincidir.

  2. Encendido. Una vez pasado el control de acceso, este indicador se muestra de color verde y comienza la configuración de los puertos de la USB-6259. Para terminar la prueba se debe presionar y un cuadro emergente pide la confirmación de la instrucción, misma que apaga los dispositivos.

  3. Logotipo. Al presionarlo despliega una ventana con información de la institución colaboradora.

  4. Ayuda. Activa/desactiva las etiquetas de ayuda mostradas al mover el cursor sobre los controles/indicadores.

  5. Congelar. Mantiene estática la pantalla de control para evitar su modificación por error.

  6. Esquema. Sobrepone un diagrama con los voltajes y las corrientes en puntos estratégicos. Los valores provienen de lecturas del osciloscopio, de la fuente de voltaje, de los sensores y son calculados.

  7. XLN. Estos tres controles interactúan vía USB con la fuente XLN10014. Posibilitan habilitar/inhibir la salida de potencia, mientras establecen límites de corriente y voltaje. Cuenta con indicadores que muestran los valores reales de voltaje, corriente y potencia suministrados al reactor.

  8. Push Pull. Permite modificar los parámetros del control por PWM.

  9. Gases. Permite modificar las concentraciones y el flujo de gas.

  10. Bitácora. Guarda en el directorio C:\Datos DBD\*.tdm los datos de las variables, por intervalos de segundo, minuto u hora. Al finalizar la prueba comprime la carpeta Datos DBD, la envía por correo electrónico y elimina el archivo *.zip creado.

  11. RGA. Abre la interfaz de control y adquisición del PG-250.

Con estas herramientas instaladas se creó un sistema basado en el enfoque GSD y se prosiguió con una serie experimental, en la que se preparó una mezcla de CAM diluida con He en concentraciones que parten del 0.38 al 13.95 %vol., aplicando voltajes desde la fuente principal de 25 a 55 V (Tabla 4).

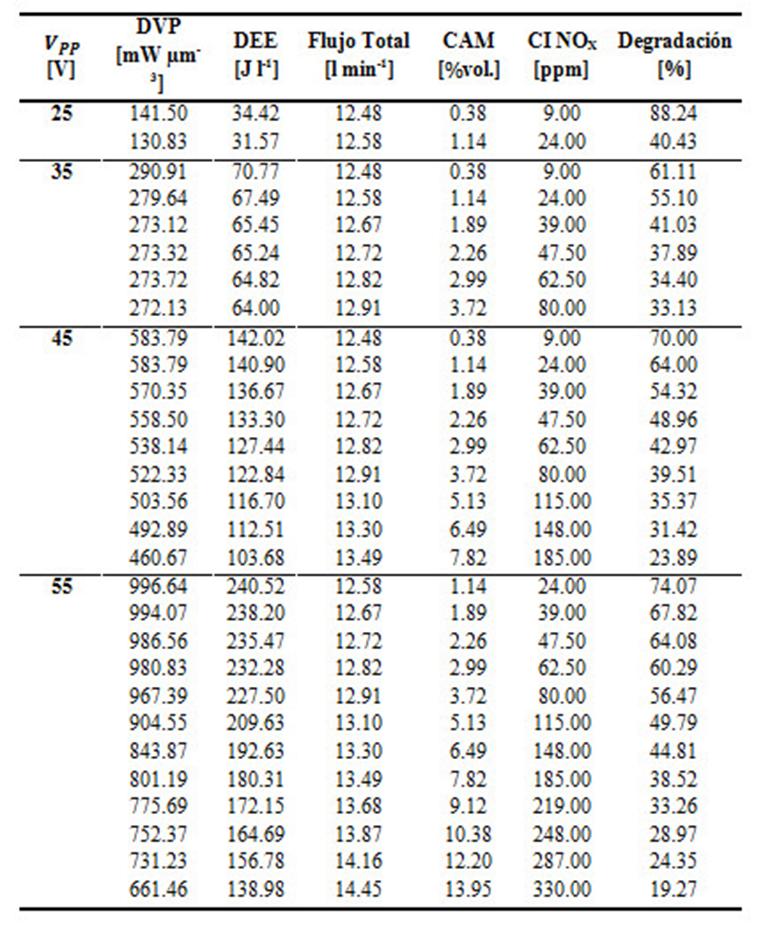

Tabla 4 Datos de Degradación de NOX Diluido en la Mezcla CAM-He

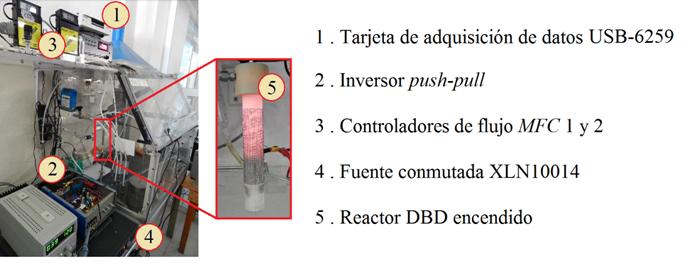

En la Figura 5 se presenta una fotografía y su descripción del montaje del sistema desarrollado en el laboratorio de aplicaciones de plasmas del Instituto Nacional de Investigaciones Nucleares. En la Figura 6 se presenta un diagrama de interconexión de todo el sistema, es decir, la interfaz gráfica de usuario, la tarjeta de adquisición de datos, la fuente de voltaje conmutada, los controladores de flujo, el inversor de alto voltaje y el reactor coaxial de barrera dieléctrica.

Figura 5 Fotografía del montaje de sistema

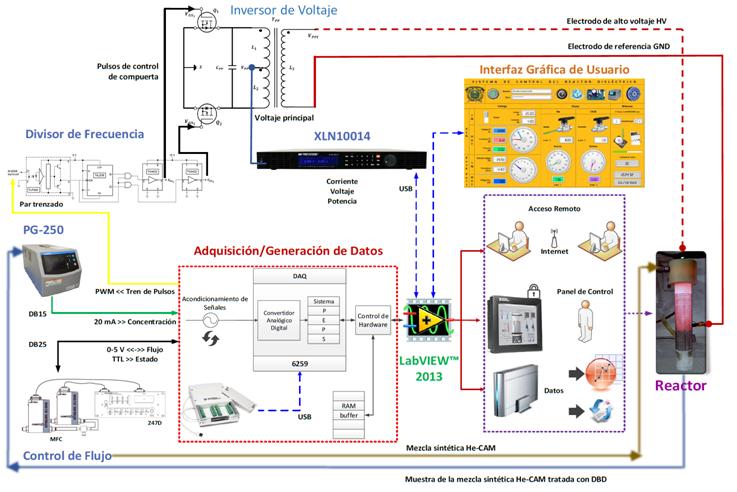

Figura 6 Diagrama de interconexión de todo el sistema

Resultados

Después de realizar un barrido de frecuencias, se encontró que la transferencia máxima de potencia a las microdescargas se logra con trenes de pulsos de 12 V de amplitud a 41.3 kHz a 25.5% de servicio, si se varían estos dos parámetros el voltaje máximo a la salida del inversor será mayor, sin embargo, las descargas serán inestables y la fase entre la señales de voltaje y corriente incrementa (factor de potencia). Las gráficas de la Figura 8 representan este caso, entre más se alejan los valores fPWM y DPWM de sus ideales es mayor el voltaje de salida, pero también el desfasamiento (Figuras 7b y 7c). En las gráficas se marcó la corriente de resonancia, que corresponde a los procesos de ionización y recombinación. Además, el voltaje visto por los transistores se eleva hasta 4.5 veces el suministrado (Figura 8), cuando idealmente debería ser de 2.6 veces. La potencia de entrada se obtuvo al multiplicar los valores de la corriente y el voltaje obtenidos con la interfaz virtual, mientras que la potencia de salida se calculó mediante la Fórmula de Potencia para Ozonizadores de Manley (1943) a través de un algoritmo en MathCAD®; con la razón de ambas potencias, se obtuvo que el índice de eficiencia del sistema de potencia es en promedio del 0.90, mismo que varía al filamentarse las descargas.

Figura 7 Variación de f PWM y D PWM para determinar la transferencia máxima de potencia, a) valores correctos, b) f PWM =56 kHz y D PWM =25.5%, c) f PWM =56 kHz y D PWM =20%.

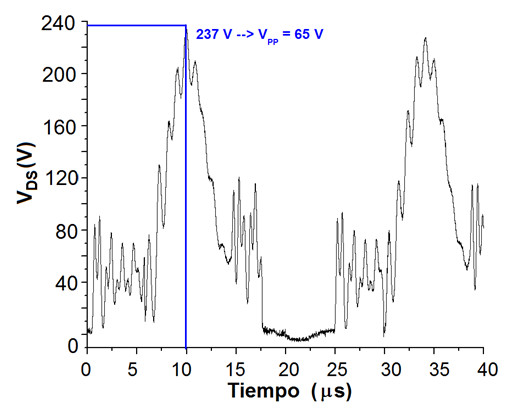

Figura 8 Detección de valores pico para estimar el voltaje máximo de operación del MOSFET

Las condiciones mínimas para que inicien las descargas son: He = 1.236 l min-1, VPP = 19 V, V PPI(pk) = 1.88 kV @ 3.7 W; con ello, el sistema puede trabajar en estado estacionario con un flujo reducido de 0.15 l min-1 de He y un consumo de 3.2 W. En la Figura 9 se observan las formas de onda del voltaje aplicado, la corriente y la potencia demandadas; al incrementar gradualmente el flujo decae la corriente y las descargas se extinguen (zona de standby).

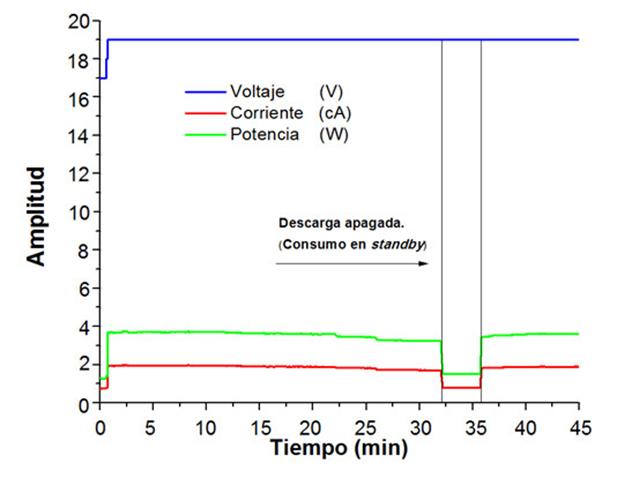

Figura 9 Identificación de las condiciones mínimas de potencia para iniciar las descargas

Posteriormente se hizo fluir una mezcla de He-CAM a las concentraciones y flujos enlistados en la Tabla 4, con potenciales de 25 a 55 V; cada una de las concentraciones para la fila de 55 V corresponde a los tiempos tx identificados en la Figura 10, también se entregan los valores de la Densidad Volumétrica de Potencia (DVP: potencia distribuida por unidad de volumen disponible dentro del reactor), y de la Densidad de Energía de Entrada (DEE: cantidad de energía aplicada por volumen de gas). Con ambos conceptos, DVP y DEE, se construye el concepto Valor Fuente que permite visualizar las cantidades de potencia y energía necesarias por unidad de volumen (µm3 y l) para cada dato de degradación obtenido.

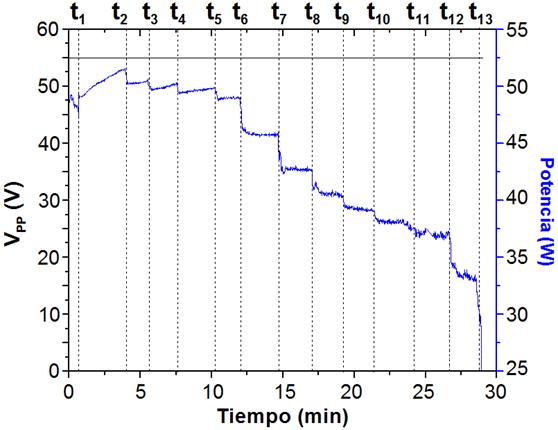

Figura 10 Voltajes máximo (55 V) y potencia aplicados al reactor dieléctrico

Al aplicar 25 V y hacer fluir He se identifican oscilaciones súbitas de 0-t1 en la gráfica de la potencia (debidas a la corriente, ya que el voltaje se mantiene constante), suavizadas inmediatamente al incluir CAM en 0.38 %vol; en este primer caso se consideraron las muestras de 0.38 y 1.14 %vol. de CAM, que trabajaron en estado estacionario con un consumo promedio de 7 W. Posteriormente se aumentó la concentración de CAM y la potencia decayó instantáneamente con la consecuente extinción total de las microdescargas. Para el caso de 35 V, se repiten las concentraciones anteriores y se nota un ascenso de la potencia sin que esto refleje un aumento proporcional de degradación.

El procedimiento se repite para 45 y 55 V. En la Figura 10, de t1- t2 la rampa de potencia aumenta 8 W y la descarga se vuelve filamental y heterogénea, fenómenos debidos a la elevada DVP y la baja concentración de CAM. En el lapso t 11- t 13 se notan oscilaciones incorporadas en la gráfica, derivadas de la filamentación homogénea de las microdescargas. En t 12 la CAM está presente a 13.95%vol. y se eleva a 15.61%vol., el sistema permanece por un instante hasta que la potencia decae naturalmente en t 13. Más allá de esta última concentración, las DBD tienden a localizarse dentro del reactor y a extinguirse.

El valor máximo de degradación de NOX es de 88.24% para una concentración inicial (CI) del 0.38% (9 ppm), en un flujo total de 12.48 l min-1 y con V PP =25 V (DVP=141.50 mW µm-3 @ DEE=34.42 J l-1); este específico no refleja una degradación mayor para V PP =35 y 45V, a pesar de que la DVP y la DEE se intensifican 2 y 4 veces su valor inicial, respectivamente. Se identifica que el porcentaje de degradación aumenta en cada experimento para la misma muestra conforme V PP se incrementa para flujos mayores a 0.14 l min-1 de CAM (1.14 %vol., 24 ppm de NOX); en estos casos sí es congruente el aumento de la DVP y la DEE. El valor máximo es de 74.07% de degradación cuando V PP =55 V; sin embargo, cuando el flujo de CAM es máximo (2.02 l min-1) únicamente alcanza un 19.27%.

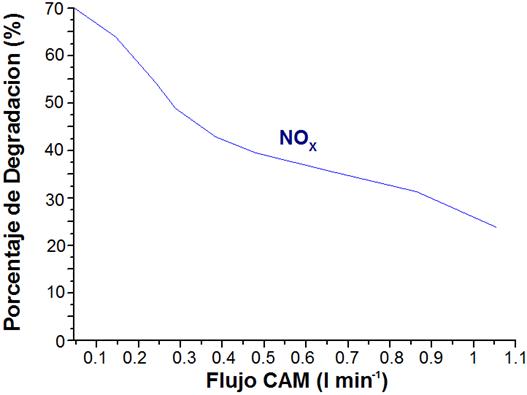

Figura 11 Resultados de las pruebas de degradación de NOX

Con lo anterior se culminaron las series de pruebas y se dispuso el equipo para su adecuación y mejoramiento.

Conclusiones

Se diseñó y elaboró un sistema de instrumentación y control robustos, basado en el GSD para equipos de plasma frío tipo descargas de barrera dieléctrica para su aplicación en el tratamiento de gases de combustión, en el que se incluyó el acondicionamiento de líneas de suministro de gases, la programación de una interfaz gráfica de usuario, y un inversor con topología push-pull de alto voltaje y alta frecuencia.

Se identificaron las condiciones idóneas del circuito de control de potencia a 41.3 kHz con 25.5% de ciclo de trabajo, parámetros que permitieron generar una señal senoidal modificada en la etapa de potencia. Fuera de estos parámetros la descarga se vuele inestable; la modificación del D PWM provoca un cambio directo en la amplitud de salida, mientras que la frecuencia en la capacitancia es equivalente del reactor.

Se realizó el estudio de degradación de NOX diluido en la mezcla sintética CAM 96 Middle Range y helio industrial. Las corridas experimentales arrojaron porcentajes de degradación superiores a 88% para los NOX. En la bibliografía obtuvieron resultados de degradación >95%, el hecho de estar por debajo de este porcentaje se debe a que en esta investigación se incluye la mezcla CAM, que disminuye la conductividad eléctrica del gas y, por ende, la descarga tiende a filamentarse y abarcar un volumen menor dentro del reactor, mientras que en los trabajos reportados únicamente se incluye a los NOX y al gas de acarreo (He o Ar).

La tendencia clara en el tratamiento de los NOX se encamina a un descenso en la capacidad del sistema a su degradación respecto al aumento en la concentración de CAM, acompañada de altos niveles de DVP y DEE para bajas concentraciones, mismos que disminuyen conforme se agrega más CAM a la mezcla hasta las 300 ppm de NOX. Debe ampliarse el estudio hacia el resto de gases que componen la muestra sintética, para su total entendimiento y empleo posterior en el tratamiento a bordo de gases de escape.

La integración fácil de tecnologías nuevas a la plataforma GSD permite que en futuras mejoras se empleen módulos similares a la serie MQ para sensar gases y un microcontrolador que sustituya a la 6259, con la consecuente reducción de costos a una fracción del precio actual.

Agradecimientos

Los autores agradecen a Alfonso Salazar, Fidel Ramos, Gustavo Soria, Mario Ibañez, Miguel Durán, Miguel Hidalgo y Moisés García por su suporte técnico en el Laboratorio de Aplicaciones de Plasmas, al Instituto Nacional de Investigaciones Nucleares por las facilidades y recursos proporcionados para la realización del trabajo, y al Conacyt por la beca otorgada (CVU/Becario: 412287/258202).

Referencias

Becker K.H. En: Bonitz M., Horing N., Ludwing P., eds. Introduction to Complex Plasmas, Berlin, Springer 2010, pp. 367-394. [ Links ]

Bersani A. Switch Mode Power Supply (SMPS) Topologies, Part II, Microchip Technology Inc., 2009, ID: AN1207. [ Links ]

Bishop R.H. Mechatronic system control, logic, and data acquisition. The Mechatronics Handbook, 2a ed., CRC Press, 2007, ISBN 9781420009026. [ Links ]

Conrads H. y Schmidt M. Plasma generation and plasma sources. Plasma Sources Science and Technology, volumen 9 (número 4), 2000: 441. [ Links ]

Estrada N. et al. Chemical and electrical diagnosis of two configurations of dielectric barrier discharges applied to nitric oxides degradation. Superficies y Vacío, 2011, DOI: ND. [ Links ]

Ferroxcube (3 de enero de 2013). U126/91/20. U, I Cores and Accessories, Datasheet [en línea]. Disponible en: http://www.ferroxcube.com/FerroxcubeCorporateReception/datasheet/u1269120.pdf . [ Links ]

Fridman A. Plasma chemistry, Cambridge University Press, 2008, ISBN 9780511398575. [ Links ]

Gottschalk C. et al. Ozonation of water and waste water, A practical guide to understanding ozone and its applications, Wiley, 2010, ISBN 9783527319626. [ Links ]

Jiménez G. et al. Instrumenting and programming a virtual instrument for an open loop system to control gliding centrifugal thermal plasma, 9th CCE, 2012, DOI: 10.1109/ICEEE.2012.6421110. [ Links ]

Kogelschatz U. Dielectric-barrier discharges: Their history, discharge physics, and industrial applications. Plasma Chemistry and Plasma Processing, 2003, DOI: 10.1023/A:1022470901385. [ Links ]

Kunhardt E.E. Generation of large-volume, atmospheric-pressure, nonequilibrium plasmas. IEEE Transactions on Plasma Science, 2000, DOI: 10.1109/27.842901. [ Links ]

Manley T.C. The electric characteristics of the ozonator discharge. Journal of the Electrochemical Society, 1943, DOI: 10.1149/1.3071556. [ Links ]

Meichsner J. Nonthermal reactive plasmas, chapter 11, 267-298, en: Bonitz M. et al. eds., Introduction to Complex Plasmas, Springer, 2010, ISBN 9783642105913. [ Links ]

MKS (3 de enero de 2013). MKS Type 247D Four-channel readout, Instruction manual [en línea]. Disponible en: http://www.mksinst.com/docs/R/247Dman.pdf . [ Links ]

MKS (3 de enero de 2013). MKS Type M100B Mass-flo controller and m10b mass-flo meter, Instruction Manual [en línea]. Disponible en: Recuperado de http://www.mksinst.com/docs/R/M100B-M10MBman.pdf . [ Links ]

Mohammad, K. (2007). Switch Mode Power Supply (SMPS) Topologies (Part I). Microchip Technology Inc., ID: AN1114. [ Links ]

NI (2013, 5 de febrero). NI 625x Specifications [en línea]. Disponible en: http://www.ni.com/pdf/manuals/375216c.pdf. [ Links ]

Omega (3 de enero de 2013). FMA-A2100’s, FMA-A2300’s Massflow meters, user´s manual [en línea]. Disponible en: http://www.omega.com/Manuals/manualpdf/M2842.pdf. [ Links ]

Pacheco M.J. et al. Application of non-thermal plasma on gas cleansing. Physica Scripta, 2008, DOI: 10.1088/0031-8949/2008/T131/014017. [ Links ]

Pacheco M. et al. Removal of main exhaust gases of vehicles by a double dielectric barrier discharge, 14th LAWPP, 2012, DOI: 10.1088/1742-6596/370/1/012023. [ Links ]

Pacheco M.J. et al. Tratamiento de emisiones de motores diesel por plasma fuera de equilibrio. Revista Internacional de Contaminación Ambiental, 2013, DOI: ND. [ Links ]

Penetrante B.M. et al. Plasma-assisted catalytic storage reduction system, Patente, 2002, US6038853 A. [ Links ]

Roth J.R. Industrial plasma engineering, volume 1, principles, Institute of Physics Publishing, 1995, ISBN 0750303174. [ Links ]
