1. Introducción
El rol de la tecnología es cada vez más importante en el uso de dispositivos ortopédicos y biomecatrónicos, para satisfacer las necesidades de movilidad en la vida de las personas y solucionar los problemas de discapacidad motriz.
Estos dispositivos se clasifican según el uso para el que son diagnosticados; por el tipo de lesión, el proceso de rehabilitación y la actividad en la que son requeridos [1], [2], [3]. Además, los dispositivos ortopédicos se clasifican en: exoesqueletos, prótesis y órtesis.
En [4] se menciona que cualquier dispositivo que influya activamente en la dinámica e interactúe con el cuerpo humano se considera un dispositivo robótico o, más específicamente, un dispositivo biomecatrónico.
El objetivo de diseñar y construir las órtesis es mejorar la movilidad y la calidad de vida de las personas con discapacidades del movimiento, así como, fomentar la participación activa del usuario a través de dispositivos dinámicos y prácticos en conjunto con la aplicación de estrategias y métodos de control, lo cual, se considera como un desafío para garantizar un desempeño adecuado y eficiente en el uso de las órtesis [5], [6], [7], [8], [9], [10].
El diseño y construcción de las órtesis y exoesqueletos facilitan la rehabilitación y las actividades diarias, brindan asistencia mecanizada al movimiento de locomoción del paciente, proporcionando equilibrio, rigidez, aumento de fuerza, disminución de peso de los dispositivos y reducción de gasto energético para las articulaciones de la rodilla mediante actuadores y sistemas de control [11], [12], [13].
En [14] se presenta un análisis donde ayuda a desarrollar y diseñar dispositivos de manera fiable y fácil de usar para usuarios comunes con un costo bajo. En [15] se presenta un novedoso diseño óptimo de una órtesis de rodilla energéticamente económica, con un algoritmo de optimización eficiente e inteligente, denominado optimizador bonobo auto adaptativo.
Las órtesis robóticas tienen el potencial de proporcionar una rehabilitación eficaz y acelerar los procesos de recuperación, así como, ser una herramienta de apoyo que facilita y aligera el trabajo de los terapeutas [16], [17], [18]. Se han realizado diversos trabajos de órtesis de rodilla y los retos que se siguen abordando son: diseño mecánico estructural, sistemas de control para sincronizar movimientos usuarios-órtesis, algoritmos de coordinación y sistemas de transmisión de potencia para los movimientos y fuerzas requeridas [2], [11], [19], [20].
En [21], [22] se presenta un análisis donde se obtienen valores para caracterización del ciclo de marcha con un dispositivo constituido con sistemas de actuadores elásticos y cables Bowden. En [23] se presenta un diseño de una órtesis para rodilla con sistemas elásticos, con el propósito de mejorar los movimientos de los dispositivos.
En el diseño y desarrollo de dispositivos ortopédicos, es importante considerar la interacción entre las personas y los dispositivos mecatrónicos, para usarlos adecuadamente y obtener un buen confort, [24], [25], [26], [27].
Así mismo, es necesario introducir en los dispositivos biomecatrónicos sistemas de control y analizar la funcionalidad de los diseños de los prototipos con software especializado de simulación, de este modo obtener movimientos estéticos aproximados a la locomoción natural de las personas y evitar entorpecer los procesos de rehabilitación [28], [29].
Es evidente que el uso de software de ingeniería asistida por computadora - CAE (Computer Aided Engineering) para la simulación y/o Co-simulación, son una herramienta eficiente que se debe de considerar en el análisis cinemático y cinético del diseño de dispositivos para cualquier aplicación [30], [31].
En [32] se menciona que la simulación dinámica de sistemas permite desarrollar y validar diferentes estrategias de control para modelos de manipuladores robóticos de una forma rápida; la simulación y co-simulación en ADAMS y MATLAB permiten obtener y manipular los parámetros necesarios de los modelos de mecanismos en lazo cerrado, [33], [34], [35]. [35] muestra el análisis del rendimiento de un controlador de modo deslizante y con control PID a través de una simulación ADAMS/MATLAB.
Estos análisis de simulación permiten dar una perspectiva sencilla del comportamiento del movimiento, velocidad, aceleración, fuerzas y momentos de torsión a los que se pueden someter los diseños de diferentes prototipos. Es decir, el CAE de los prototipos virtuales proporciona una herramienta de simulación sumamente confiable y dinámica, para analizar el sistema de control y visualizar los desplazamientos o trayectorias deseadas en los prototipos mecatrónicos [36].
Esto puede llevar al entendimiento de las condiciones y restricciones en que el prototipo debe de operar para realizar trayectorias, así como, el número de repeticiones que se pueden ejecutar [37], [38]. Así también, comparar de forma sencilla y precisa el comportamiento del perfil de posición angular, velocidad y/o aceleración del prototipo, además obtener resultados exactos al tener un comparativo de resultados con la simulación en CAE y con los realizados de forma analítica y física.
En este trabajo se presenta el proceso y los resultados de la simulación con el software MSC Adams® (Automatic Dynamic Analysis of Mechanical Systems) y Simulink-Matlab® para un controlador tipo PID con seguimiento de trayectorias utilizando un polinomio de Bézier.
En la sección 2 se presenta la Biomecánica y parámetros antropométricos de la rodilla, en la sección 3 se describe el prototipo virtual de la órtesis para rodilla. El proceso de simulación y la aplicación de un control tipo PID en el prototipo virtual de una órtesis para rodilla, se muestra en la sección 4. En la sección 5 se presentan los resultados los movimientos de flexión y extensión de la órtesis propuesta; y finalmente en la sección 6 muestran las conclusiones de este trabajo.
2. Biomecánica y parámetros antropométricos de la rodilla
2.1. Biomecánica
Una consideración importante para el diseño y simulación de dispositivos ortopédicos son los parámetros biomecánicos y antropométricos del cuerpo humano, sobre todo cuando se trata de las extremidades inferiores, enfatizando la articulación de la rodilla. Esta articulación tiene un rol importante en la transmisión de cargas, la conservación de momentos y proporcionar fuerza en el proceso de locomoción. Los movimientos de la rodilla se presentan en los tres planos: sagital, frontal y transversal [39].
Al diseñar y elaborar dispositivos ortopédicos para la extremidad inferior, es necesario considerar una serie de variables. Entre estas se encuentran las cinemáticas y las cinéticas, que abarcan las condiciones del movimiento y las fuerzas aplicadas. Además, aspectos como el confort y la adaptabilidad también son cruciales y se deben de tomar en cuenta durante el proceso de diseño [40]. En el ciclo de marcha seis medidas cinemáticas se requieren para cuantificar el movimiento del centro de masa del muslo, estas son: las posiciones, velocidades y aceleraciones en las direcciones horizontal y vertical, así como, ángulo, velocidad angular y aceleración angular. Los valores cinéticos son las fuerzas musculares individuales, los momentos generados por músculos a través de una articulación y los patrones de potencia mecánica [41].
La biomecánica a menudo calcula indirectamente los ángulos de las articulaciones a partir de las coordenadas lineales derivadas de imágenes de videos, o directamente de dispositivo basado en acelerómetros diseñados para medir los movimientos de las extremidades del cuerpo conectados a sujetos en movimiento [42] (ver Tabla 1).
Tabla 1 Rangos de movimiento de la rodilla.
| Movimiento | Rango |
| Extensión | 5° a 10° (hipertensión) |
| Flexión | Flexión activa 120° a 140° |
| Flexión pasiva 160° | |
| Rotación interna | 30° |
| Rotación Externa | 40° |
En trabajos recientes se han desarrollado propuestas de diseño de órtesis motorizadas que contienen sensores inerciales o mioeléctricos para registrar los parámetros de torque, ángulos de movimiento, velocidad, fuerza y potencia que se requieren al realizar trayectorias predefinidas durante el ciclo de caminata y operar a diferentes velocidades, datos que se utilizan para desarrollar una locomoción lo más cercana la caminata natural de las personas sanas.
2.2. Parámetros de diseño
Los parámetros antropométricos como el peso y de manera general las dimensiones del cuerpo humano, son fundamentales para el diseño de órtesis de rodilla. Es necesario centrarse en las medidas de la extremidad inferior de una persona promedio para obtener parámetros como la circunferencia, el diámetro de la rodilla, longitud del muslo y la pierna.
Estos datos sirven como referencia para diseñar los puntos de apoyo, sujeción y formas geométricas estructurales de los elementos que constituyen los diseños de las órtesis. En la Tabla 2 se muestra un resumen de los parámetros antropométricos del cuerpo humano [43].
Tabla 2 Parámetros antropométricos.
| Parámetros antropométricos | Participantes normales | ||
| 37 hombres | 31 mujeres | ||
| Edad | 22 | 21 | |
| Peso | 60.7 | 52.3 | |
| Estatura | 1.69 | 1.57 | |
| Índice de Masa Corporal | 21.2 | 21.3 | |
| Amplitud ASIS (m) | 0.28 | 0.29 | |
| Diámetro de la parte superior del muslo (m) | 0.18 | 0.15 | |
| Circunferencia del muslo (m) | 0.47 | 0.46 | |
| Longitud del muslo (m) | 0.39 | 0.39 | |
| Diámetro de la rodilla (m) | 0.11 | 0.10 | |
| Circunferencia de la pantorrilla (m) | 0.36 | 0.35 | |
| Longitud de la pantorrilla (m) | 0.41 | 0.37 | |
| Ancho del maléolo (m) | 0.08 | 0.08 | |
| Ancho de pie (m) | 0.11 | 0.10 | |
| Altura del maléolo (m) | 0.08 | 0.07 | |
| Longitud del pie (m) | 0.25 | 0.24 | |
3. Prototipo de diseño de órtesis
De acuerdo con la literatura revisada en el diseño y creación de dispositivos ortopédicos, como las órtesis robóticas para rodilla, se puede concluir que, al utilizar actuadores calculados adecuadamente según los requerimientos de su uso, así como el reducir elementos en el diseño de sistemas biomecatrónicos, dan resultados eficientes en la generación de movimientos, ahorro de energía y disminución del costo metabólico [15], [44], [45]. Además, el reducir el número de actuadores en el sistema robótico se producen órtesis con diseños compactos y ligeros [12]. Por estas razones, se propone el siguiente diseño virtual de órtesis para rodilla.

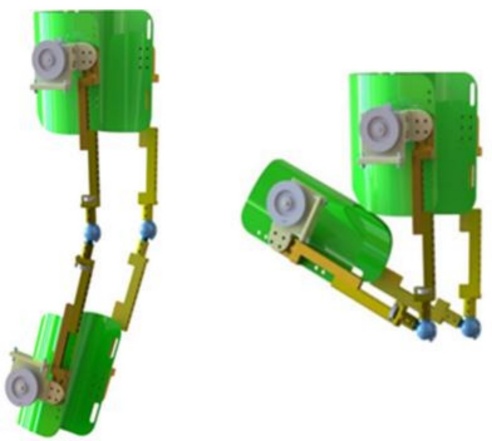

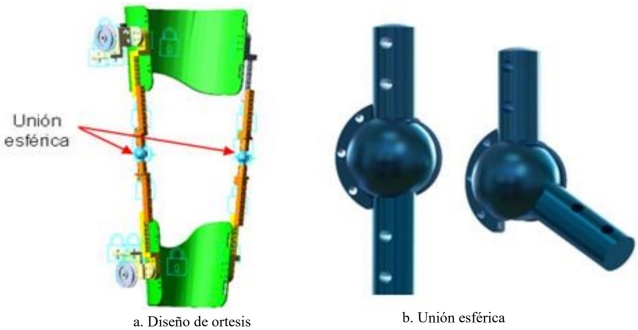

El diseño de la órtesis robótica propuesta en este trabajo se compone de una estructura ajustable para la longitud del muslo y la pantorrilla, tanto en la parte interior y exterior de la extremidad. Esta estructura se fija a una base tipo muslo en la parte superior y una base tipo pantorrilla en la parte inferior, donde se alojará y sujetará la extremidad. Para la articulación de la rodilla, se diseñó una pieza compuesta por tres elementos que, en conjunto tienen la forma de una unión tipo esfera, lo que permite el movimiento libre de la rodilla.
En la base tipo muslo se aloja un actuador rotativo con una polea como complemento para generar el movimiento de flexión y extensión. La segunda polea se ubica en la base tipo pantorrilla y el sistema de poleas se acopla a un cable Bowden para trasmitir el movimiento flexión y extensión de la pantorrilla al muslo (ver Figura 1).
4. Simulación del dispositivo
4.1. CAE de la órtesis

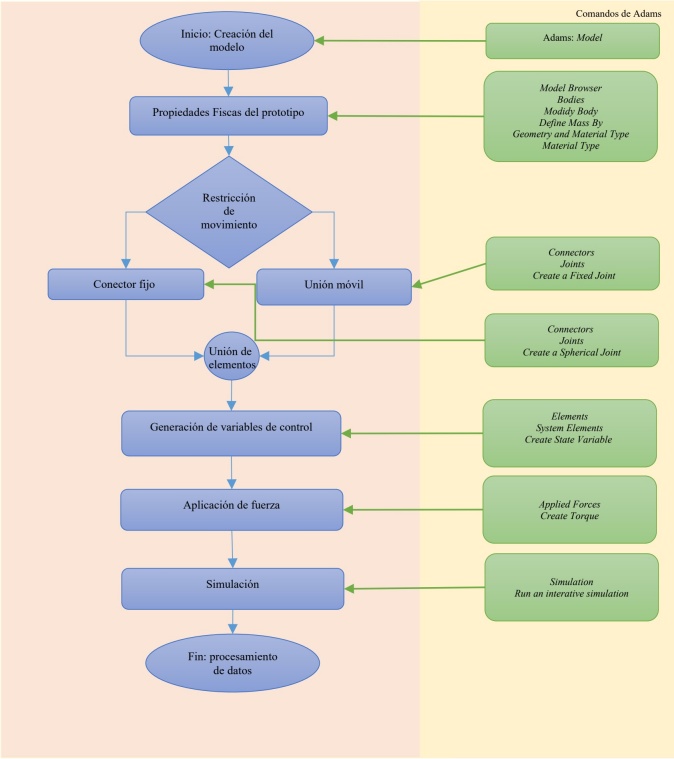

Para el proceso de simulación, se realizó la adecuación del ensamble del prototipo utilizando el software CAE, MSC Adams®, considerando el diagrama de la Figura 2. El archivo se importó en formato parasolid y se cargó en Adams®, generando un nuevo modelo en la opción Model.
4.1.1. Propiedades físicas
Con el prototipo en Adams®, se introducen las características y se seleccionan las propiedades físicas del material, tales como densidad, módulo de Young, relación de Poisson, masa y momentos inerciales. Esta acción se realiza para cada elemento que conforma el diseño, incluyendo las estructuras paralelas ajustables, las bases (tanto del muslo como la pantorrilla), la unión tipo esfera y las abrazaderas (Figura 1).
4.1.2. Restricción de movimiento.
En el software de simulación, se aplican condiciones de movimiento según los elementos que deben permanecer fijos o tener movilidad dentro del sistema para seguir una trayectoria especifica o realizar un movimiento deseado. Se utilizan conectores de unión fija entre los contactos de cada elemento que forman las secciones rígidas del prototipo. De esta forma, el modelo estará sujeto a restricciones y condiciones de movimiento que permitan simular los ejercicios realizados por el prototipo.
Para colocar las uniones fijas del prototipo, se elige como referencia la pieza “base para muslo” y se fijará a la condición de Ground del software para evitar que se desplace. Las demás piezas se fijan entre si con respecto a la base para muslo. Asimismo, se aplica la unión esférica en la pieza unión tipo esfera en el lado exterior e interior del prototipo para permitir el movimiento de la pantorrilla hasta el muslo.
En la sección de la pantorrilla, las piezas de la estructura ajustable se colocan en la parte inferior de la unión tipo esfera con uniones fijas consecutivamente hasta unirse con la “base para pantorrilla” (ver Figura 3).
4.1.3. Variables de control

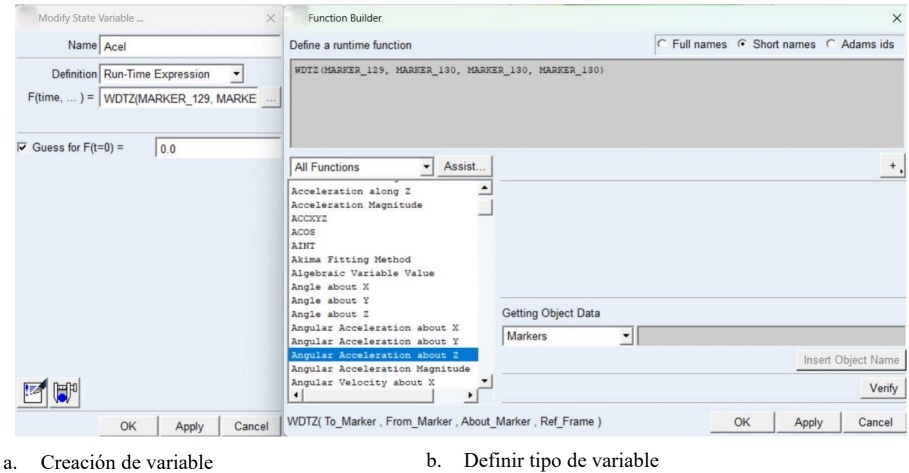

Se implementan variables para registrar la posición, velocidad y aceleración del prototipo virtual, con el fin de generar la información necesaria para que el sistema de control realice movimientos suaves, los cuales serán replicarlos físicamente por el dispositivo. En el diseño de la órtesis de rodilla, se asignaron variables auxiliares de control para su manipulación. En este trabajo, las variables fueron definidas en función de la posición, las trayectorias definidas por el polinomio de Bézier y sus respectivas derivadas, las cuales se denominaron theta, dtheta, PB, DPB, PB2 y DPB2). Estas variables se utilizaron como entradas al sistema (fuerza) con un control tipo PID (ver Figura 4).
4.1.4. Aplicación de Fuerza

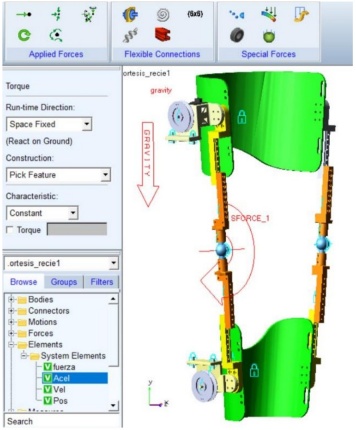

Se aplica una fuerza que genere el movimiento al prototipo virtual, se colocará en uno de los conectores de la unión esférica. Se eligen las referencias donde se ubicará la fuerza, en este caso se requieren dos puntos de referencia, uno se ubica en la pieza inferior de la unión esférica y el otro en la referencia de ground de la plataforma de Adams®. La fuerza se aplica al exterior de la unión esférica de manera independiente a la estructura de la misma. Se utilizan las marcas como referencia para fijar y ubicar la fuerza aplicada en una sección determinada.
4.2. Control
Con la finalidad de registrar y manipular la posición de la pantorrilla durante el movimiento de flexión/extensión, es posible obtener el modelo matemático que describe la dinámica para este movimiento mediante la siguiente ecuación (1):
Se propone el controlador tipo PID para obtener la posición deseada
(θ
d
), ver ecuación (3), en
donde el error es
Para la ecuación dinámica del error se tiene el siguiente polinomio característico.
Los parámetros k d , k p y k i son estimados de manera que el polinomio característico (7) sea de Hurwitz, para garantizar que la dinámica sea asintóticamente estable.
En la simulación, se implementa el control tipo PID en la fuerza y se utiliza una condición If para que el sistema realice el recorrido completo; es decir, la órtesis realizará la flexión con un desplazamiento de cero a 120° y luego la extensión en sentido opuesto hasta la posición inicial de la extremidad, en aproximadamente 6 segundos. Se integran las variables algebraicas creadas como se menciona en la sección 4.1. Además, se modifica la fuerza para implementar el control tipo PID y así proporcionar movimiento al sistema.
5. Co-simulación Simulink/Adams®
5.1. Seguimiento de trayectoria
Para complementar la simulación del prototipo virtual, se propone que el diseño
replique trayectorias definidas en los movimientos de flexión y extensión. El
seguimiento de trayectorias deseadas se define a través de modelos matemáticos,
como funciones trigonométricas y polinomios. En este trabajo, se sugiere que el
seguimiento de trayectorias del prototipo sea la descrita por el polinomio de
Bézier, ecuación (8), con los
parámetros para esta función polinomial definidos como:
La aplicación de esta función polinomial define trayectorias continuas y estables, con curvas y movimientos suaves y precisos para facilitar el desplazamiento.
El modelo se evaluó en condiciones de posición y tiempo con base a los requerimientos de la trayectoria deseada (θ d ), teniendo como modelo matemático la ecuación (12). Se propone un desplazamiento de 2/3*π rad equivalente a 120°, en un tiempo de 3 segundos, para el caso de la Flexión, como se muestra en la Figura 6. Para la extensión se requiere evaluar el polinomio con la posición inicial de 120° hasta una posición final de cero grados y un tiempo de 3 segundos, de esta manera el seguimiento de trayectoria seria completo.
5.1.1. Polinomio de Bézier en Simulink®
Con base en el modelo matemático y la estrategia de control tipo PID para el seguimiento de trayectorias, se desarrolló un esquema de bloques en Simulink®. Esto se realizó mediante operaciones algebraicas básicas y utilizando la función Polynomial para desarrollar el polinomio de Bézier, tal como se muestra en la ecuación (12), y utilizarlo en la Co-simulación Simulink®/Adams®. Se ha definido un polinomio para cada movimiento: uno para flexión y otro para extensión.

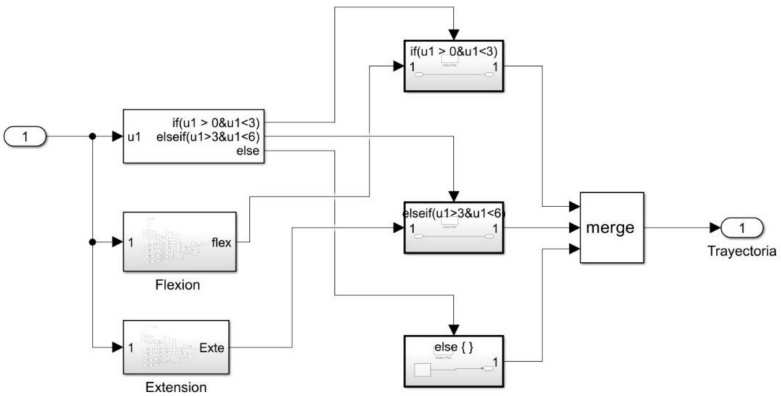

Se requiere aplicar una condición de If_else para definir la trayectoria completa, mencionada en la sección 5.1, donde la parte inferior de la ortesis realice el rango de movimiento de 120° y luego regrese a su posición inicial. De igual manera, se aplica en el parámetro del tiempo una condición de if_else para realizar el movimiento de flexión durante el intervalo de 0 a 3 segundos, mientras que el movimiento de extensión se inicia durante el intervalo de 3 a 6 segundos, y posteriormente se mantendrá en cero (ver Figura 7).

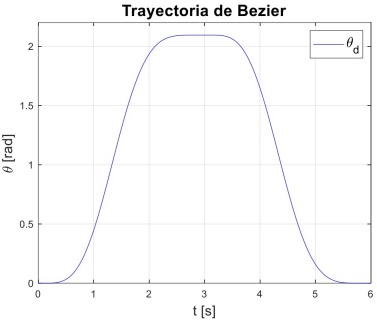

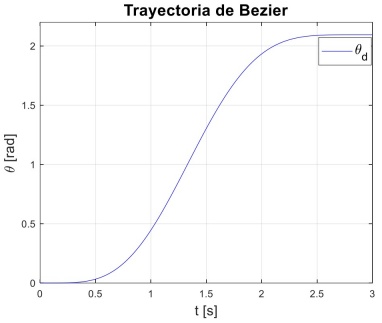

En la Figura 8, se observa la trayectoria definida por el polinomio de Bézier, la cual muestra un movimiento completo de flexión-extensión. Se observa la trayectoria con curvas al inicio y al final de cada movimiento simulando una aceleración y desaceleración del recorrido, con un desplazamiento máximo de 2π/3 rad en un tiempo de 3 segundos, llegando al punto inicial en un tiempo de 6 segundos.
5.2. Desarrollo de Co-simulación Simulink®/Adams®
En la co-simulación entre Matlab/Simulink® y Adams® del prototipo virtual de la órtesis de rodilla para el seguimiento de trayectorias, se consideraron los parámetros de entrada y las condiciones iniciales mencionados en la sección 5.1 del polinomio de Bézier. El proceso de co-simulación se llevó a cabo a través de las siguientes etapas:
5.2.1. Definición de variables
Como primer paso, en la plataforma de Adams® se definen y generan las variables de entrada y salida del diseño de la órtesis (sección 4.1). Las variables de entrada se definen como las fuerzas utilizadas para controlar y generar el movimiento requerido para la simulación de la trayectoria deseada (θ d ). Por otro lado, las variables de salida son los valores estimados por el software, como los resultados que se desean obtener, para este caso el desplazamiento, velocidad y aceleración.
5.2.2. Exportar planta de Adams

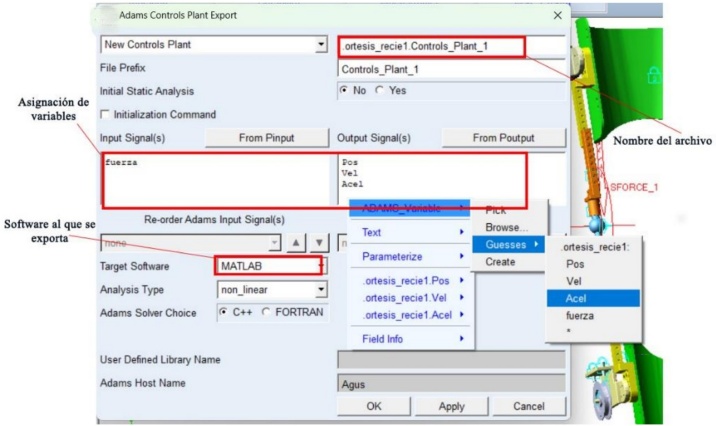

Se genera un archivo donde se guarda la planta (modelo matemático) del prototipo virtual de la órtesis, para realizar este proceso, del menú Plugins de Adams® se elige la opción de controls y se selecciona Plant Export; se despliega una ventana donde se coloca el nombre del archivo, se asignan las variables de entrada y salida, se selecciona el software objetivo para exportar la planta del sistema (ver Figura 9).
5.2.3. Importar controles

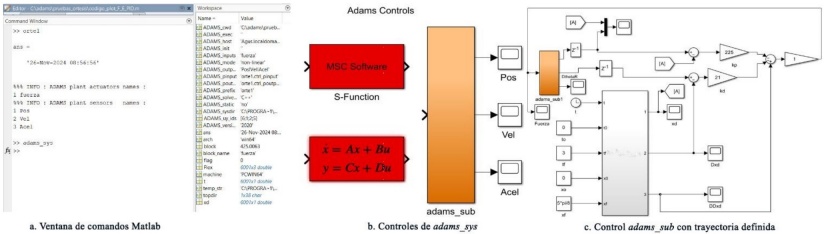

Para importar en Matlab® la planta de controles generada en Adams®, se escribe en la ventana de comandos de Matlab® el nombre del archivo de la planta de controles, una vez que se cargaron los archivos de las variables de entrada y salida. Luego se escribe el comando adams_sys para importar los controles al simulink (ver Figura 10. a). Se genera un archivo con los controles creados en Adams®; de este archivo se copian los controles de adams_sub y las salidas de posición, velocidad y aceleración (verFigura 10. b). Estos datos se copian y pegan en el archivo donde previamente se generó la variable de control para el seguimiento de trayectorias por medio de simulink, para este caso el polinomio de Bézier (verFigura 10. c).
5.2.4. Condiciones iniciales del control Adams_sub

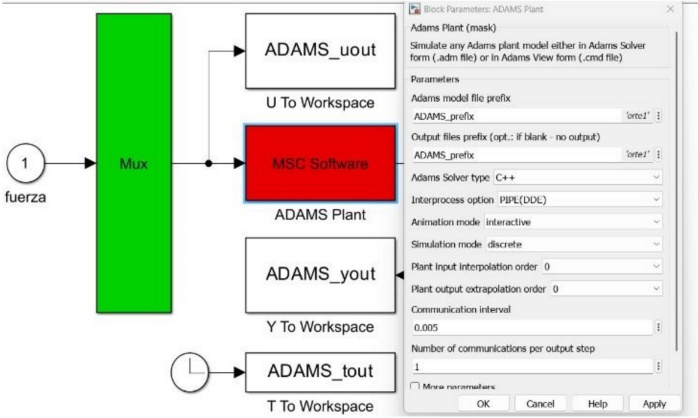

En el bloque de adams_sub se tiene un panel de controles, dar doble clic en MSC software para abrir sus propiedades. En el bloque de parámetros se modifica la opción de Animation mode colocando interactive (para visualizar el prototipo virtual animado durante la simulación), una vez realizada esta acción se procede a realizar la co-simulación introduciendo el tiempo requerido para la simulación en el espacio de Simulation Stop Time y se dan clic en el botón de run (Figura 11).
Se recomienda antes de iniciar la simulación, verificar que la ruta de trabajo esté direccionada a los archivos donde se guardó la planta de Adams y el diagrama de bloques de simulink.
5.3. Control del movimiento de flexión/extensión

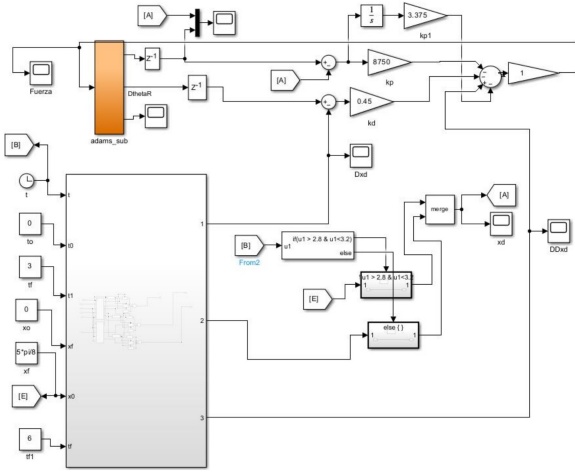

En el seguimiento de trayectoria se realizó una adecuación al sistema de control mostrado en le Figura 12.c, de esta forma la órtesis realiza un seguimiento de trayectoria deseada de flexión-extensión.
Además, se integraron condicionales de if-else para realizar la trayectoria completa en un intervalo de tiempo de 0 a 6 segundos, se acoplaron condiciones de operación para el seguimiento de la trayectoria. Se integró un sistema de control tipo PID con ganancias para k p = 675, k d = 45 y k i = 3375 para mejorar el seguimiento de la trayectoria y los movimientos se realicen de manera suave y precisa (ver Figura 12).
6. Resultados
6.1. Simulación en Adams®

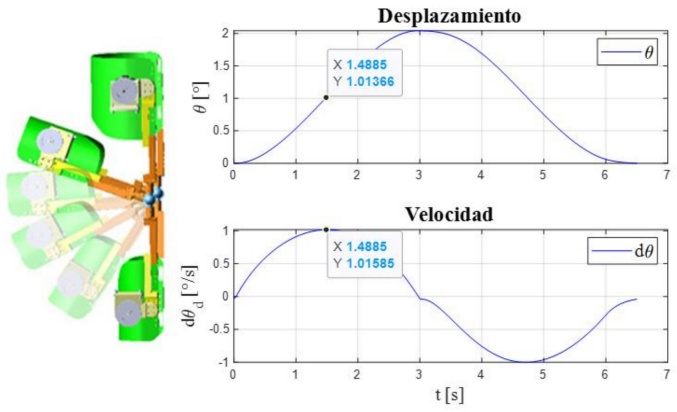

Con los valores iniciales propuestos y el acondicionamiento de la fuerza aplicada, se replicó el movimiento de flexión/extensión. La simulación en Adams® de la órtesis virtual obtiene un desplazamiento máximo del prototipo de 0.6504π rad (117.08°), sin presentar un contacto o choque entre la base de la pantorrilla y la base del muslo.
El dispositivo presenta una disminución de la velocidad cuando el tiempo se aproxima a los 3 segundos, donde se obtiene el desplazamiento máximo de la flexión, y se observan curvas suaves. Además, se observa que el dispositivo al llegar a la mitad del recorrido de 1.01366 rad (58.078°) aproximadamente en 1.4885 segundos tiene la velocidad máxima de 1.01585 rad/s (58.204°/s). Este comportamiento es el mismo para el movimiento de extensión en el intervalo de 3 a 6 segundos (ver Figura 13).
6.2. Co-simulación Simulink®/Adams®
De la co-simulación se obtiene como resultado que el dispositivo siga la trayectoria deseada definida por el polinomio de Bézier. En la Figura 14, se muestra la gráfica del seguimiento de la trayectoria deseada (θ d ) en color rojo y en color azul se presenta la trayectoria de simulación de la órtesis (θ). En la gráfica se muestra una trayectoria para el movimiento de flexión desde la posición inicial hasta el rango máximo de 2π/3 rad (120°), realizado en un tiempo propuesto de 3 segundos. Para la extensión se muestra un desplazamiento del máximo grado de movimiento de 2π/3 rad hasta el punto inicial de la órtesis durante un intervalo de 3 a 6 segundos. En este desplazamiento se observa una trayectoria con curvas suaves en los extremos de cada desplazamiento, teniendo un comportamiento similar al presentado en la simulación de Adams® mostrado en la sección 6.1 de este trabajo.

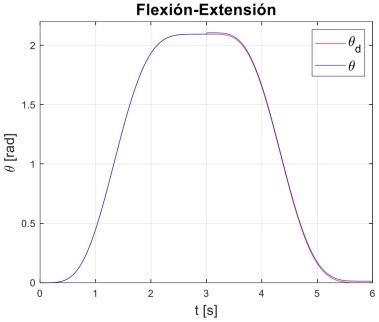

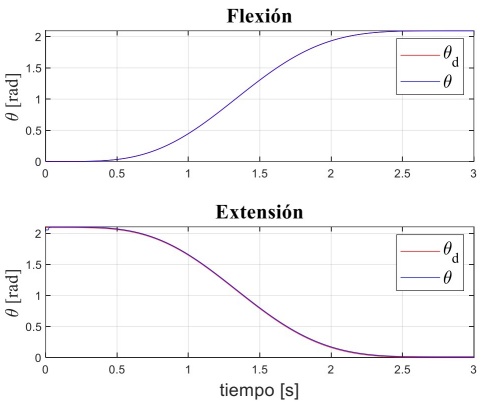

En la Figura 15, se muestran la gráfica del seguimiento de la trayectoria para flexión-extensión, donde la trayectoria de color rojo es la trayectoria deseada y la de color azul es la trayectoria que realiza el prototipo virtual de la órtesis, este movimiento se realizó en un tiempo propuesto de seis segundos llegando a su posición máxima de 2π/3 en tres segundos. En la gráfica se muestra que el desplazamiento realizado por el prototipo virtual tiene la misma trayectoria que la deseada en la parte de la flexión, en extensión se observa un desfase mínimo con el mismo comportamiento.
Como se puede observar en ambos procesos de simulación, los resultados muestran que el diseño virtual tiene un desempeño eficiente y control de trayectorias con un error máximo en el seguimiento de la trayectoria de 0.0124 rad, además se observa que el dispositivo muestra un comportamiento de la ortesis virtual similar al deseado definido por los parámetros iniciales propuestos, se presentan un movimiento continuo y preciso sin obtener golpes repentinos o detenimientos que pueden entorpecer el desarrollo de algún proceso de rehabilitación o actividad.
7. Conclusiones
Los resultados de simulación en Adams® para realizar el movimiento de flexión-extensión, así como los mostrados en la co-simulación de Simulink®/Adams®, tanto en la propuesta de un momento de torsión aplicado sobre una de las uniones esféricas como en el seguimiento de una trayectoria definida por el polinomio de Bézier, muestra que, en ambas simulaciones aplicando la ley de control PID, se obtiene que el dispositivo virtual de la órtesis puede replicar de manera precisa y suave el seguimiento de trayectorias. Como se observa en los resultados, las curvas muestran que el movimiento realizado por el dispositivo no presenta singularidades ni movimientos repentinos. Además, los resultados de simulación obtenidos a partir del modelo matemático (12) corroboran los resultados obtenidos con las simulaciones del prototipo virtual, lo que demuestra la efectividad del control y la funcionalidad del diseño de la propuesta del dispositivo de órtesis de rodilla virtual.
En este trabajo se muestra que con el análisis de la simulación y co-simulación se puede tener una idea más precisa sobre el funcionamiento del diseño propuesto de la órtesis robótica para rodilla con base a las necesidades de cada paciente; así como, hacer modificaciones y análisis cinemáticos sin necesidad de construir el prototipo; se pueden establecer diferentes tipos de materiales para la construcción del prototipo. Además, los resultados de simulación presentados en este trabajo muestran que la propuesta de diseño de la órtesis son una opción viable para su construcción e implementación futura como un dispositivo ortopédico en los procesos de rehabilitación.
