Introducción
Debido al creciente número de fracturas pertrocantéreas, resulta de gran importancia el estudio detallado de todo lo concerniente al tratamiento de las mismas. Son las osteosíntesis extramedulares e intramedulares los métodos actuales para la fijación de este tipo de fractura. En la actualidad no existe un dispositivo ideal a emplear, aunque son muy utilizados el tornillo-placa deslizante y el clavo Gamma. Existen varias causas que provocan el fracaso del tratamiento de este tipo de fractura, entre las que se encuentran el llamado stress-shielding, que no es más que la disminución de las tensiones que soporta el hueso subyacente al implante, ya que este último es más rígido y las absorbe. El material óseo responde a la tensión remodelándose según el nivel de esfuerzo aplicado. Debido al stress-shielding, el hueso se remodela a un nivel de carga más bajo que el que debería soportar, produciéndose un proceso de osteopenia o pérdida de la masa ósea alrededor del implante, lo que provoca perdida de estabilidad en dicho implante, apareciendo importantes micromovimientos bajo cargas funcionales (Tavakkoli, 2015).
Otra de las causas del fracaso del tratamiento de estas fracturas es la que se conoce como falla mecánica, que muchas veces se manifiesta por la rotura del implante. Este tipo de rotura se debe fundamentalmente a la acción de carga y descarga de los miembros inferiores durante las actividades cotidianas desarrolladas por las personas, influyendo además, el medio altamente corrosivo al que se ven sometidas las osteosíntesis en el cuerpo humano (Ramos, 2013; Vigil, 2011). Este tipo de falla se conoce como falla por fatiga.
En investigaciones como la de Estrada (2014) se realizan estudios comparativos entre dos fijadores de cadera. Si bien en dicha investigación se analizan las tensiones en los fijadores, esta se centra en la distribución del estado tensional en el fémur, antes, durante y después de retirado el implante. Otras investigaciones como las de Chang (2015); Chen (2014); Matityahu (2013) también realizan estudios mediante elementos finitos, analizando el estado tensional de fijadores internos. De forma general, todas estas investigaciones han obtenido resultados acertados para el estado de carga considerado. La limitación de dichas investigaciones se encuentra en que solo se utiliza un estado de carga, lo que limita el alcance de los resultados. En un gran número de investigaciones solo se estudian las tensiones en los fijadores, tal como es el caso de las referenciadas anteriormente. Sin embargo, en la mayoría de los casos, las fallas mecánicas en los fijadores de cadera se deben a la rotura por fatiga. Según las investigaciones publicadas, los cálculos numéricos a fijadores de cadera, se realizan a dispositivos que ya se han probado en la práctica, por lo que al realizar los cálculos de las tensiones, estas darán valores aceptables y se concluye que el diseño es seguro. Este tipo de estudio obvia que cada ciclo de fluctuación de tensión debilita al fijador hasta cierto punto y después de una cantidad de ciclos es muy probable que dicho fijador falle. Por tal motivo, en esta investigación se pretenden realizar estudios de fatiga, a partir de estudios estáticos calculados, teniendo en cuenta cuatro estados de carga diferentes, correspondientes a cuatro instantes del ciclo de marcha.
La presente investigación tiene como objetivo, además, analizar mediante elementos finitos, el comportamiento a fatiga de los sistemas de fijación interna, placa DHS y el clavo Gamma, utilizados en el tratamiento de la fractura de la región trocantérea 31A1.1 según la clasificación de la Arbeitsgemeinshaft für Osteosynsthesefragen (AO).
Desarrollo

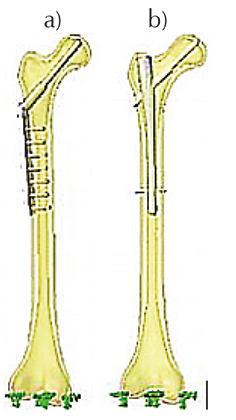

Los modelos en 3D de los fijadores se obtuvieron con la ayuda de un software de Diseño Asistido por Computadora (CAD), a partir de la minuciosa medición de cada detalle de fijadores reales. El modelo del fémur se obtuvo a través de una Tomografía Axial Computarizada (TAC). Dicho fémur es izquierdo con una longitud máxima de 450 mm y el diámetro de la cabeza de 51.20 mm. En el mismo no se contempló el hueso trabecular, lo que representa peores condiciones para el modelo respecto a las reales.
El ángulo de 130o de los dispositivos corresponde con el ángulo entre los ejes de la diáfisis y el cuello femoral del modelo del fémur. La fractura 31A1.1 se simuló habiendo estudiado previamente varias radiografías de este tipo de fracturas, lo que permitió definir con bastante precisión la zona y forma de la misma. El ensamble de cada elemento se realizó cuidando que no hubiese interferencias entre componentes que pudiesen introducir errores en los cálculos (Figura 1).
Cargas y restricciones
Desde el punto de vista biomecánico, los músculos del fémur transmiten fuerzas en diferentes direcciones según la actividad física que se realice, por lo que no se puede tratar la biomecánica del fémur sin tomar en cuenta la acción de dichos músculos, que son los que permiten un determinado movimiento como caminar, subir escaleras o correr (Estrada, 2014.; Ojeda, 2009). Sobre la magnitud de las fuerzas musculares ejercidas sobre el fémur, no existe pleno consenso, pero sin lugar a dudas, son las investigaciones de Bergmann (2001) y Heller (2001) las más referenciadas en la literatura especializada y con los que se han obtenidos resultados más acertados.
De las actividades físicas que realiza una persona en su vida cotidiana, caminar es la más común, por lo que en esta investigación se consideran las fuerzas musculares que se ejercen durante la misma. En muchas investigaciones a la hora de elegir el estado de carga, se limitan solo a un instante del ciclo de marcha, generalmente la fase monopodal. Las investigaciones realizadas teniendo en cuenta esta simplificación, obvian por completo los efectos que puedan ocasionar sobre el implante el resto de los estados de carga a lo largo de dicho ciclo. Estas simplificaciones se deben fundamentalmente a lo extremadamente complicado de tener en cuenta en un análisis, todas las cargas que se producen por el efecto corporal sobre el fémur durante el ciclo de marcha.
Estos aspectos son particularmente importantes a la hora de realizar estudios de fatiga, ya que el efecto de las cargas en los dispositivos de fijación en cada instante del ciclo de marcha es acumulativo e irreversible.

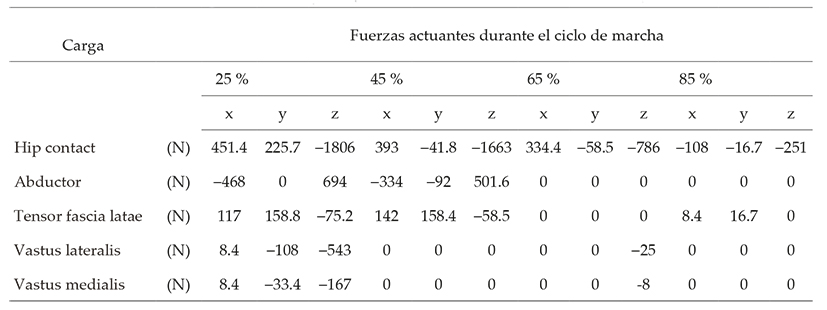

Para el estudio a realizar se consideró el efecto de una persona de 85 kg y del ciclo de marcha, se escogieron cuatro instantes correspondientes a 25%, 45%, 65% y 85% de dicho ciclo, coincidiendo estos con los estudios realizados por Behrens (2009). Todas las fuerzas musculares y las correspondientes a las del peso corporal para cada uno de los cuatro instantes del ciclo, se descompusieron en las componentes de los tres ejes de coordenadas. Los valores de estas fuerzas se muestran en la Tabla 1.

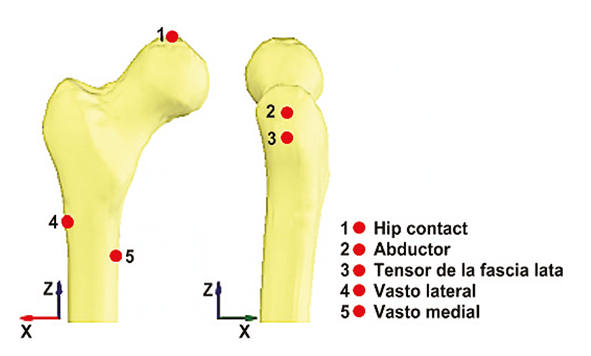

La zona de inserción de los músculos en el fémur, donde se aplicarán las componentes de las fuerzas correspondientes a cada uno de los casos a analizar, así como el punto donde aplicará la fuerza correspondiente al peso corporal, se muestra en la Figura 2. Para la determinación de la zona donde se aplicarán las fuerzas musculares se tomaron en cuenta las investigaciones de Bayoglu (2015) y Netterl (2011).
Por la complejidad de representar en los estudios la restricción al movimiento del fémur debido al efecto del conjunto de músculos y la articulación de la rodilla, para cada uno de los casos de estudio se trabajó con un modelo más simple, donde se consideró al fémur empotrado en la epífisis inferior. Esta simplificación se ha utilizado en otras investigaciones, obteniéndose resultados acertados, tales como los de Bayoglu (2015) y Ramos (2013).

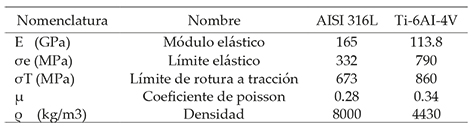

Propiedades mecánicas de los materiales

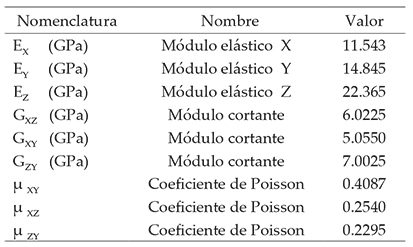

Determinar las propiedades mecánicas del material óseo, ha sido objeto de estudio de muchos investigadores, quienes han utilizado distintas técnicas experimentales, basadas en métodos mecánicos o utilizando las técnicas de ultrasonidos. De acuerdo con estas investigaciones se ha demostrado que el comportamiento del tejido óseo es anisótropo, viscoelástico y no lineal (Geraldes, 2014; Buroni, 2004). Debido a las diferentes técnicas utilizadas para determinar dichas propiedades y a que el material óseo se encuentra en permanente cambio según sean los estímulos que reciba, existe diversidad en cuanto a los valores de las propiedades obtenidas de acuerdo con los diferentes investigadores. Por este motivo, muchos autores para simplificar los estudios consideran al hueso como un material elástico-lineal, lo que se aproxima razonablemente a la realidad, salvo en el caso de cargas de impacto. Sin embargo, el hecho de considerar un material con estas características, cuando realmente se trata de un material anisótropo, puede dar lugar a errores que en algunos casos pueden ser significativos. En esta investigación se considera el material de la zona cortical del fémur como anisótropo, después de haber revisado, analizado y calculado la media de las propiedades mecánicas a partir de los datos expuestos al respecto por Pise (2012); Rellán (2012); Trabelsi (2011); Müller (2001), quienes definieron el material con esta característica. En la Tabla 2 se muestran las propiedades mecánicas obtenidas.
Los biometales tienen características específicas que los hacen apropiados para su utilización en el cuerpo humano. Lo primero que deben garantizar estos materiales es su estabilidad química, resistencia a la corrosión y no ser carcinogénico ni tóxico cuando se usa en el cuerpo humano. Lo segundo que deben garantizar es la capacidad de soportar tensiones elevadas y variables durante su vida útil (Smith, 2006). Entre los biometales más utilizados para la fabricación de los sistemas de fijación interna objeto de estudio, se encuentra el acero quirúrgico AISI 316L y el titanio Ti-6AI-4V. Estas propiedades mecánicas de materiales se utilizan en esta investigación, fueron tomadas de la investigación realizada por Samiezadeh (2014) y Mohammad (2013). En la Tabla 3 se muestran dichas propiedades.

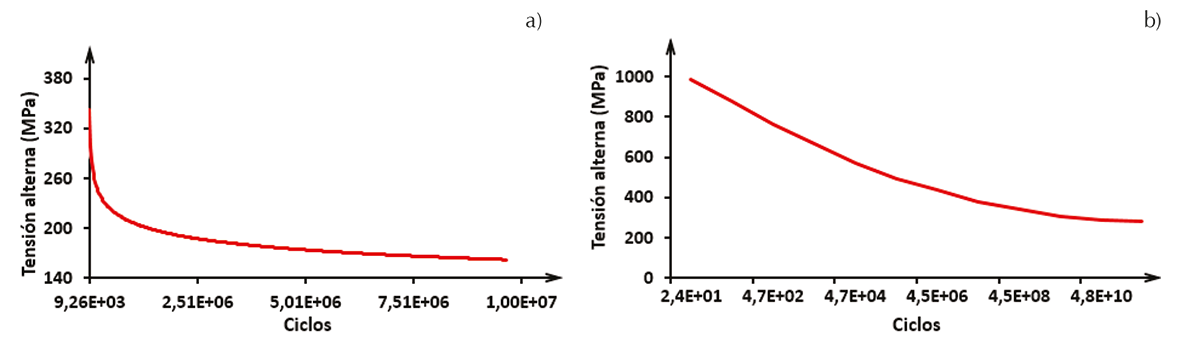

Curvas S-N
La fatiga es la causa fundamental de rotura de muchas piezas que se someten a cargas cíclicas. En el caso particular de los sistemas de fijación interna, el proceso cíclico de carga y descarga provocado por la acción muscular y el peso corporal durante la marcha puede originar este tipo de falla (Matityahu, 2013). El material óseo tiene la capacidad de soportar cargas que varían de acuerdo con las actividades físicas desarrolladas y resistirse a la fractura. Sin embargo, pueden surgir microfisuras como consecuencia de la fatiga en el hueso. Aunque a diferencia de otros materiales, el material óseo tiene la capacidad de reparar esas microlesiones (Trębacz, 2013; Taylor, 1998). En muchas investigaciones se exponen las propiedades mecánicas de dicho material, obtenidas desde el punto de vista de la estática, no así con las concernientes a las de fatiga. Esto se debe en gran medida a lo complicado de obtener probetas de este material con las características necesarias para este tipo de pruebas. Para este estudio se tomó la curva de tensión contra número de ciclos (S-N) obtenida por Swanson (1971) para el material de la región cortical del fémur, que se muestra en la Figura 3.

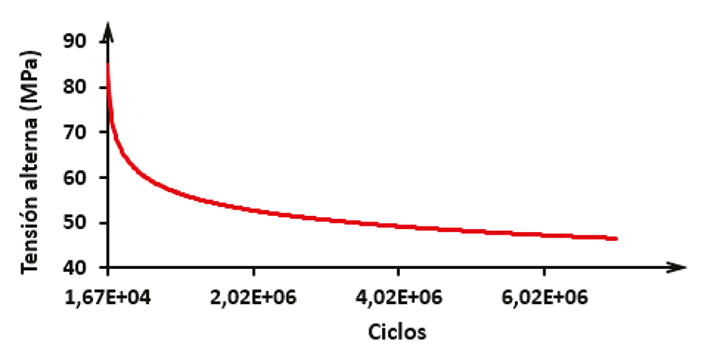

Cualquier dispositivo de fijación interna utilizado en el tratamiento de las fracturas proximales del fémur, corre el riesgo de sufrir rotura por fatiga, debido a las repetidas combinaciones de solicitaciones que surgen en los miembros inferiores. Para los estudios a realizar, se consideró la curva S-N del acero AISI 316L y el titanio Ti-6AI-4V, según los estudios de Mohammad (2013) y Kayabasi (2008) respectivamente, las cuales se muestran en la Figura 4.
Para realizar los cálculos a fatiga, es necesario obtener los valores de tensiones que se producen en los modelos producto de los cuatro estados de carga. Para este estudio se utilizaron como tensiones principales, las tensiones de von Mises, a partir de las cuales se calcularon las tensiones alternas, las tensiones medias y la relación de tensiones (ecuaciones 1, 2 y 3, respectivamente). Estas variables conjuntamente con las curvas S-N de los materiales se utilizaron para obtener los números de ciclos a los que puedan causar fallo los modelos.
Ya que cada fijador se somete a cuatro estados de cargas correspondientes: 25%, 45%, 65% y 85% del ciclo marcha, cada uno de estos casos será considerado como un suceso de fatiga y la evaluación de las tensiones alternas se harán mediante interacción aleatoria, lo que predice un factor de daño más alto que la aplicación consecutiva de sucesos de fatiga.
Una vez realizado, se empleará la regla de daño lineal o regla de Palmgren-Miner’s para determinar el daño causado por dichos ciclos (ecuación 4). Esta regla supone que los ciclos de tensión con una tensión alterna que supere el límite de resistencia, causará un daño permanente que se puede medir. Además, plantea que el daño total causado por una cantidad de ciclos de tensión, es igual a la suma de los daños causados por los ciclos de tensión individuales. Si bien esta regla no toma en cuenta los efectos del orden en el cual se aplican los esfuerzos, se emplea con frecuencia debido a su sencillez y al hecho de que al comparar los resultados obtenidos con esta y con los de otras teorías más complejas, no siempre se obtienen diferencias significativas (Chen, 2011).
Mallado
Para los cálculos realizados por el método de elementos finitos, es importante escoger adecuadamente el tipo de elemento, así como el tamaño y tolerancia de este, ya que de ello depende la discretización del dominio tridimensional, que debe satisfacer condiciones estrictas para conseguir predicciones confiables (Ojeda, 2009). A todos los modelos analizados en esta investigación se les realizó un mallado global con elementos finitos tipo sólido tetraédrico de alto orden (10 nodos), con tres grados de libertad por nodo. En el caso de los fijadores, se mallaron con un tamaño de elementos de 3 mm y una tolerancia 0.1 mm. En cambio, el modelo del fémur se malló con un tamaño de elementos de 6 mm y la misma tolerancia. Además, se aplicó un control de mallado en la zona de unión entre los tornillos con las bases de los fijadores y en la unión de los mismos con el fémur.
El tipo de elemento utilizado, tal como lo plantea Ramos (2006) y Viceconti (1998) se adapta adecuadamente al tipo de estudio y a modelos que presentan grandes irregularidades geométricas como los huesos.
El tipo de contacto utilizado entre los fijadores y el fémur, es de tipo superficie a superficie, sin penetración. Este evita las interferencias entre las caras de origen y destino durante la aplicación de las cargas. Este tipo de contacto permite que las caras en contacto puedan separarse e impide que los modelos se introduzcan unos dentro de otros, posibilitando que los resultados obtenidos sean lo más acertados posible. Para el caso de la fractura se ha supuesto que ha transcurrido el tiempo suficiente para que haya ocurrido la formación de callo óseo. Para simular este proceso se definió un tipo de contacto de unión rígida entre las partes del fémur. Una vez realizado el mallado de los modelos, se obtuvieron 31 789 elementos y 53 816 nodos para el caso del fémur con la placa DHS, mientras que para el modelo del fémur con el clavo Gamma se obtuvieron 25 930 elementos con 43 726 nodos.
Discusión y análisis de resultados
Placa DHS
En la Figura 5 se muestra la distribución de tensiones de von Mises que se producen en la placa DHS para los cuatro instantes del ciclo de marcha. En el caso de 25% los máximos valores de tensiones se producen en la zona de contacto del último tornillo de cortical, con la placa con un valor de 255.8 MPa mientras que para 45% fueron de 182.5 MPa en la unión del tornillo intramedular con la placa. Esta diferencia en cuanto a las tensiones se debe a que para 45% del ciclo de marcha los valores de cargas son menores, además, la acción de los músculos vasto lateral y vasto medial es despreciable. En el caso de 65 y 85% de dicho ciclo, los valores de tensiones fueron de 121.9 MPa y 72.5 MPa, respectivamente, coincidiendo la zona de máximos valores de tensiones con la de 25%. En estos dos últimos casos los valores de las fuerzas ejercidas por los músculos y el efecto del peso corporal van disminuyendo, lo que explica la disminución de los valores de las tensiones. Al comparar el máximo valor de tensión con el límite elástico del material de la osteosíntesis, se observa que dicho valor de tensión es 1.3 veces menor, lo que demuestra que las deformaciones no serán permanentes.
Clavo Gamma

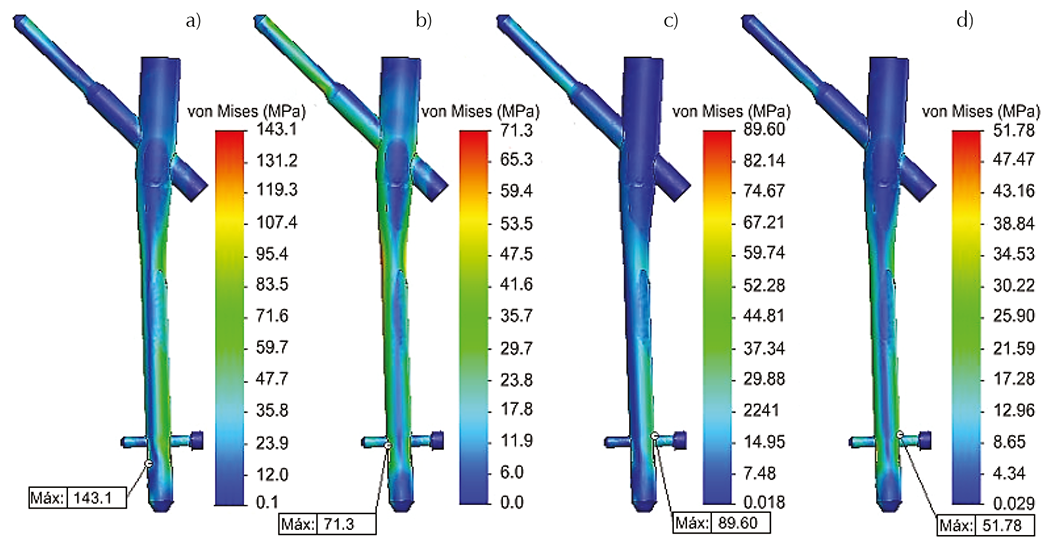

En el caso del clavo Gamma, los máximos valores de tensiones se producen en la ranura donde se coloca el tornillo de bloqueo distal y en el propio tornillo, para los cuatro instantes del ciclo analizado (Figura 6). Al igual que para el caso de la placa DHS, en el clavo Gama, los máximos valores de tensiones se observan para 25% con en valor máximo de 143.1 MPa mientras que para los otros casos analizados los valores de tensiones fueron de 71.3 MPa, 89.6 MPa y 51.78 MPa, respectivamente. Los máximos valores de tensiones se producen en esta zona debido a que las cargas sobre el fémur, se contrarrestan en gran medida en la zona de unión entre estos dos elementos, ya que el tornillo de bloqueo distal se colocó de forma que permite un bloqueo estático y, a su vez, impide la rotación del sistema. Esta forma de colocación del tornillo de bloqueo provocó fundamentalmente solicitaciones de cizallamiento, lo que puede provocar su rotura. No obstante, al comparar las tensiones obtenidas en el estudio con el límite elástico del titanio Ti6AI4V, se puede ver que dichos valores de tensiones están por debajo del límite elástico, estando el máximo valor 5.5 veces por debajo de dicho límite.
Comparación entre los valores de tensiones

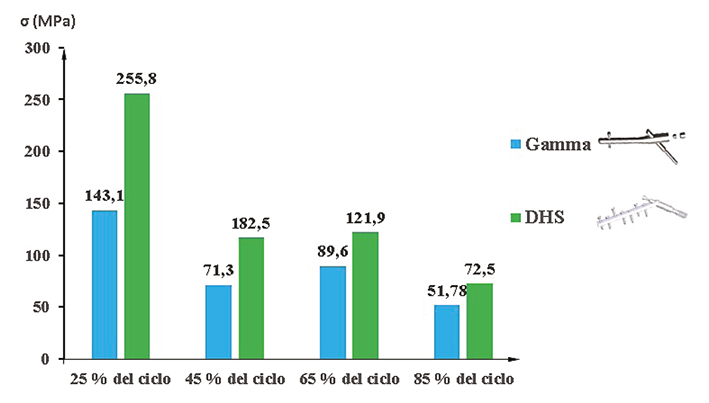

En la Figura 7 se muestra un gráfico donde se exponen los máximos valores de tensiones en los fijadores objeto de estudio para los cuatro instantes del ciclo de marcha analizado. Se puede apreciar que en los cuatro casos, los máximos valores se produjeron en la placa DHS, que pone en evidencia que el clavo Gamma tiene mejor comportamiento mecánico desde el punto de vista del estado tensional, lo cual coincide con los obtenidos por Seral (2001), quien realiza estudios similares a este. Los máximos valores de tensiones en los casos analizados se producen en los tornillos, que son los que con más frecuencia se rompen en la práctica (Orozco, 2001). Una de las causas que puede provocar elevados valores de tensiones en los componentes de los fijadores, es cuando no existe contacto entre las partes del hueso a unir o es muy poco, lo cual provoca que el fijador absorba todas o casi en su totalidad las solicitaciones.
Deformaciones

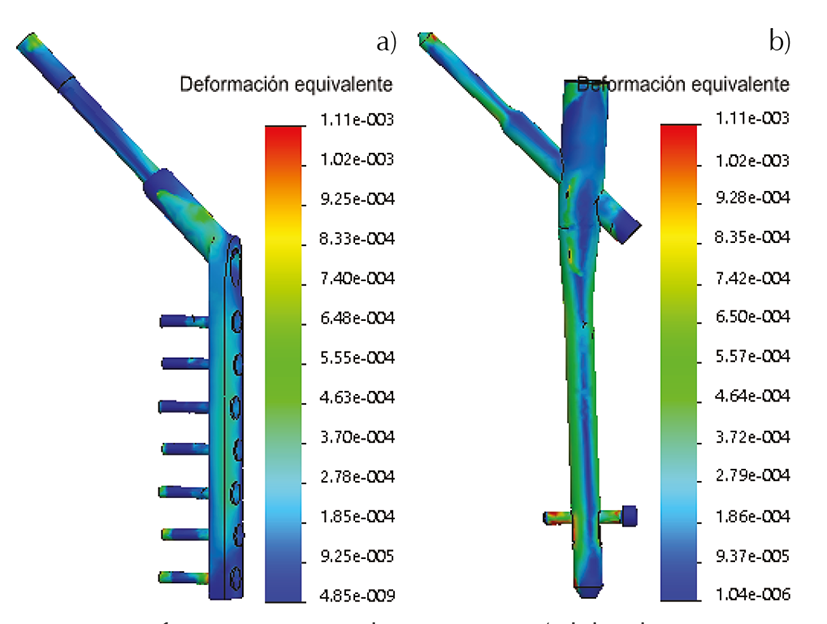

Al analizar las deformaciones en los dos fijadores (Figura 8), se observa que los máximos valores se producen en la zona donde fueron máximos los valores de tensiones. Esto se debe a que los estudios realizados fueron lineales y los materiales de los fijadores cumplen con la ley de Hooke y los valores de deformación están dentro de la zona elástica. Se puede considerar que los valores de tensiones no superan los límites de proporcionalidad. En la Figura 8 se observan las deformaciones para 25% del ciclo de marcha, que en este caso, es donde son mayores las tensiones y deformaciones en ambos fijadores.
Análisis de fatiga

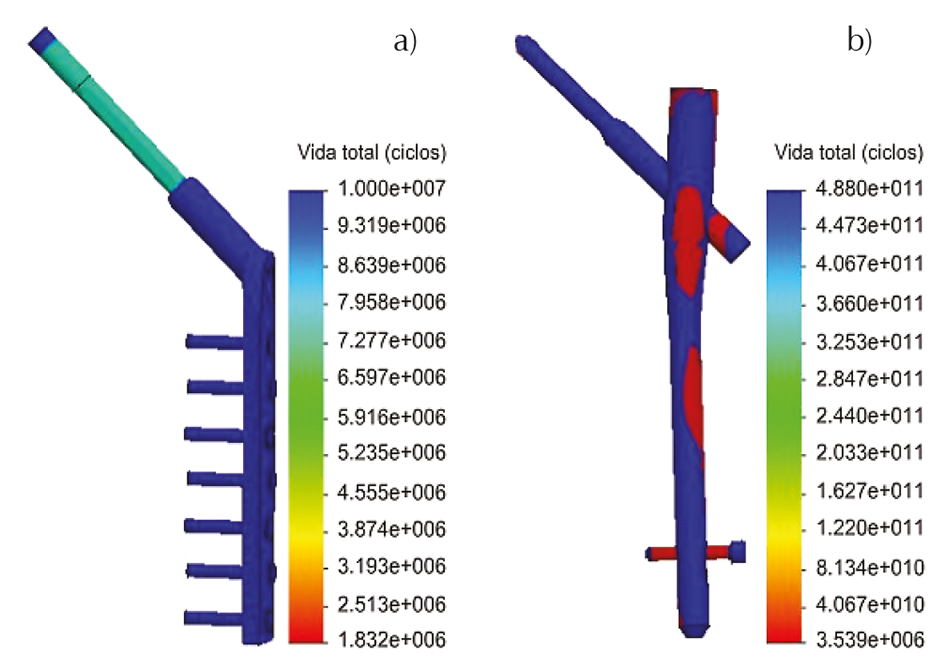

Al analizar los resultados de vida en ciclos para las dos osteosíntesis, se puede observar que para el estado tensional al que fueron sometidas en los cuatro instantes del ciclo estudiado, ninguna de ellas causa fallo por fatiga hasta después del millón de ciclos. En el caso de la placa DHS esto sucederá a partir de los 1,832 millones de ciclos. En este fijador el elemento que primero fallará será el último tornillo de cortical seguido del penúltimo tornillo, elementos donde se observaron los mayores valores de tensiones (Figura 9a). En el caso del clavo Gamma el comportamiento a fatiga fue mejor que en el caso de la placa DHS. El menor número de ciclos a partir de los cuales, los elementos causarán fallo es de 3,539 millones. En este fijador el elemento con más peligro de rotura por fatiga es el tornillo de bloqueo, ya que se somete a tensiones de corte. En el clavo endomedular también se observan zonas peligrosas, principalmente alrededor del orificio de entrada del tornillo deslizante, lugar donde la sección del clavo se reduce aproximadamente 70% (Figura 9b).
Validación de los resultados
Para validar los resultados obtenidos y comprobar que son razonables, se comprobó la existencia de un equilibrio de fuerzas entre cargas aplicadas y reacciones en los apoyos. Al analizar el error existente entre las fuerzas aplicadas y las reacciones correspondientes dio como resultado un valor de 0.01 por lo que se puede decir que dicho equilibrio se cumplió y que los resultados de tensiones obtenidos se encuentran en lo razonable. Para validar la precisión de las tensiones, se analizó la relación existente entre el tamaño de los elementos y el rango de error de los resultados. Para ello se redujo el tamaño global de los elementos a la mitad y se obtuvieron los valores de tensiones para cada caso. El error máximo obtenido fue de 0.4 por lo que se puede decir que los resultados obtenidos son válidos y razonables, ya que no sufrieron cambios significativos al reducir el tamaño de los elementos en el mallado.
Conclusiones
A partir de los resultados del estudio de las tensiones se pudo determinar que el comportamiento del clavo Gamma es más favorable que el de la placa DHS, ya que en esta última osteosíntesis se observaron los mayores valores de las mismas. No obstante, para todos los estudios realizados, los valores de tensiones están por debajo del límite de fluencia de los materiales de las osteosíntesis, lo que está en correspondencia con los resultados de los estudios de las deformaciones, que no mostraron valores significativos.
El estudio de fatiga permitió establecer que al igual que para el caso de las tensiones, el comportamiento del clavo Gamma es mejor que el de la placa DHS, ya que con dicho clavo se obtuvo mayor vida en ciclos.
De acuerdo con los estudios realizados, con ambas osteosíntesis se obtuvieron resultados aceptables, donde el clavo Gamma fue el de mejores resultados. No obstante, los estudios de las tensiones y de fatiga no deben ser la única consideración a la hora de escoger un fijador para su utilización en un paciente.
