Estratigrafía de la Formación El Morro del Paleoceno–Eoceno en Zimapán, Hidalgo



Stratigraphy of the Paleocene–Eocene El Morro Formation at Zimapán, Hidalgo



Baldomero E. Carrasco–Velázquez^1*, Enrique Martínez–Hernández² y Elia Ramírez–Arriaga²



¹ Facultad de Ingeniería Universidad Nacional Autónoma de México Ciudad Universitaria, 04510, México, D.F. *E–mail: bcar@prodigy.net.mx.

² Instituto de Geología Universidad Nacional Autónoma de México Ciudad Universitaria, 04510, México, D.F.



Manuscrito recibido: 20/01/2009.
Manuscrito corregido recibido: 14/08/2009.
Manuscrito aceptado: 20/09/2009.



Resumen

En la cuenca cretácica de Zimapán la orogenia Laramide generó una fase compresiva que propició la emersión y levantamiento del área. A medida que las rocas de la región ascendieron, se inició la erosión y quedaron conformadas algunas cuencas continentales intermontanas con una orientación que corresponde con las alineaciones de las estructuras plegadas mayores del área. Los episodios de sedimentación continental de tipo aluvial y fluvial en estas cuencas están representados por la Formación El Morro, que en su localidad tipo mide 64 metros y se divide en cuatro litofacies de acuerdo con sus diferentes componentes clásticos. Según estudios estratigráficos en la región, el espesor de la columna de sedimentos de la Formación El Morro varía desde algunos metros hasta cerca de 400 metros, con variaciones laterales drásticas. La sedimentación de la Formación El Morro fue seguida por la acumulación de una sucesión de brecha andesítica de la Formación Las Espinas. Estas dos unidades se interdigitan localmente por unos cuantos metros y se observan clastos de andesita en la cima de la Formación El Morro los cuales fueron fechados por K/Ar obteniéndose una edad de 38.1±1.4 Ma. La edad de actividad de la cobijadura Jiliapán–El Volantín ubicada a 25 Km al norte de Zimapán es de 62 Ma, y fue determinada en la ilita diagénetica, lo que restringe la deformación activa compresiva al Paleoceno inferior e indica el final de la orogenia. En consecuencia la edad de la Formación El Morro es limitada al menos al Paleoceno medio–Eoceno medio mediante la edad isotópica por K–Ar de las rocas volcánicas suprayacentes y la ilita formada en el movimiento de la cobijadura Jiliapán–El Volantín. El estudio palinológico indica un ambiente calido–humedo, que propició la formación de un ambiente fluvial.

Palabras clave: Rocas sedimentarias, Paleoceno medio–Eoceno medio, palinología, Zimapán.



Abstract

The Cretaceous Zimapan basin was affected by compressive Laramide deformation, which gave place to tectonic uplift in the area. After regional uplift of the rocks, erosion began to fll several continental intermontane basins with an orientation parallel to the alignment of the major folded structures. The "El Morro Formation" represents the alluvial and fluvial flling of the intermontane basins. El Morro Formation type locality has a stratigraphic thickness of 64 meters and is composed of four lithofacies with different source rocks. The earliest stratigraphic work in Zimapan area described a stratigraphic thickness that varies from several meters to 400 meters with drastic lateral changes. Sedimentation of the El Morro Formation was interrupted by the accumulation of a succession of andesitic breccias of Las Espinas Formation. Both formations are locally interfingered by a few meters and the top of El Morro Formation includes andesitic clasts, which gave a K/Ar age of 38.1±1.4 Ma. An age of 62 Ma was obtained in diagenetic illite from the Jiliapan–El Volantin thrust fault, located 25 km north of Zimapan, which constrains the end of active compressive deformation to the earliest Paleocene. The age of the El Morro Formation ranges from at least the middle Paleocene to middle Eocene by the K/Ar isotopic age of the overlying volcanic rocks and the diagenetic illite formed during the movement of the Jiliapan–El Volantin thrust faults. The palynological assemblages indicate a tropical climate with abundant precipitation and confrm the fluvial regimen that prevailed during the deposition of El Morro Formation.

Keywords: Sedimentary rocks, middle Paleocene–middle Eocene, palynology, Zimapan.



1.  Introducción

Zimapán, se sitúa en la Sierra Madre Oriental, que es una cordillera formada fundamentalmente por rocas sedimentarias marinas mesozoicas que fueron deformadas por acortamiento durante la orogenia Laramide, su actividad produjo pliegues y cabalgaduras, cuya edad no está bien definida, pero en las cercanías de Zimapán abarca probablemente desde el Cretácico Tardío (Suter, 1990) hasta el Paleoceno Temprano (Gray et al., 2001). Los primeros reportes de la Formación El Morro se encuentran en Simons y Mapes (1957), quienes en una localidad a 6 km al noroeste de Zimapán en el Cerro del Morro, describen unas rocas que forman laderas de pendientes fuertes y acantilados que llamaron fanglomerado El Morro, también así lo llamaron García y Querol (1991), e Yta y Moreno–Tovar (1997).

Algunos otros estudios hacen referencia a estas mismas rocas bajo otros términos litoestratigráficos, como Grupo El Morro lo citan Segerstrom (1961), Fries (1962) y Geyne et al. (1963), y como Formación El Morro Carrillo–Martínez y Suter (1982), Consejo de Recursos Minerales (1992), Servicio Geológico Mexicano (1997) y Carrillo–Martínez (1998).

Sin embargo, fueron Simons y Mapes (1957) quienes describieron con detalle las características litológicas generales de la Formación El Morro en su localidad tipo, cabe mencionar que todos los estudios posteriores se basan en los conceptos de dichos autores así como el de su correlación con el Conglomerado Rojo de Guanajuato, sin ningún apoyo paleontológico.

En este trabajo se redefine la litoestratigrafía de la Formación El Morro en la sección tipo, así como las condiciones de sedimentación asociadas a dichas capas, según los conceptos sobre la arquitectura de los depósitos y las litofacies de Miall, (1992, 1996), y los de Blair y McPherson (1994); asimismo, la edad es definida por el volcanismo suprayacente y la edad de generación de las cabalgaduras fechados por K–Ar; adicionalmente se analizan las asociaciones de polen y esporas que indican condiciones paleoclimáticas calidohumédas y el ambiente fluvial.



2.  Estratigrafía Pre–Cenozoica

Las rocas jurásico–cretácicas más antiguas que afloran en la Cuenca de Zimapán (Simons y Mapes, 1957; Segerstrom, 1961; Carrillo–Martínez y Suter, 1982; Carrillo–Martínez, 1998) pertenecen a la Formación Trancas (Kimeridgiano–Barremiano), formada por capas de 1 a 2 m de micrita fosilífera con radiolarios intercaladas con lutitas calcáreas y limolitas ligeramente apizarradas. Su color es grisáceo amarillento, con algunas capas de arenisca gruesa, color café rojizo que consisten en litarenita feldespática con detritos de rocas ígneas y metamórficas. Según Carrillo–Martínez, (1998) el espesor de la Formación Trancas en el anticlinal El Chilar es de 1 000 m.

Sobreyaciendo a la Formación Trancas se encuentra la Formación Tamaulipas Superior, fechada inicialmente por Boese (1923) con amonitas como de edad Albiana, después Carrillo–Martínez y Suter (1982) en su área de estudio dan una edad Aptiana–Cenomaniana. Estos autores calculan para dicha formación un espesor estratigráfico de entre 300 y 1200 m, y la describen como una unidad constituida por capas de 60 a 150 cm de micrita fosilífera y biomicrita de foraminíferos planctónicos y calciesferas su color es gris claro a gris oscuro y es común encontrar una estructura boudinada, con laminación y sedimentación gradual. Existe pedernal negro en bandas delgadas y nódulos.

Según Carrillo–Martínez y Suter (1982) y Carrillo–Martínez (1998), las Formaciones Soyatal–Mendez no son diferenciadas en Zimapán y pueden tener en conjunto al menos 1000 m de espesor, con una edad determinada por macrofósiles y microfósiles como del Turoniano–Campaniano; con estratos que se caracterizan por numerosos pliegues sinsedimentarios y estructuras 'nodulares' (boudinage sinsedimentario) causados por ruptura y flujo de la roca no consolidada.

En realidad, en algunos afloramientos es posible reconocer ciertas diferencias petrográficas y de intemperismo entre ambas formaciones. Entre los caracteres litológicos correspondientes a la Formación Soyatal, destacan las capas de micrita fosilífera de color gris oscuro, interestratificadas con lutitas calcáreas de color gris, las dos intemperizan de manera uniforme en colores variables entre el gris, el amarillento y un verde grisáceo; también hay algunas capas delgadas de limolitas de color rojizo a rojo intenso. Sobreyaciendo a las rocas anteriores se encuentran capas de 60 a 70 cm de lutita calcárea verde clara, interestratificadas con capas de micrita fosilífera gris oscuro de 40 a 50 cm de espesor, y con margas azul–verde de aspecto lajeado, las cuales son semejantes a la Formación Méndez.

Las capas de la Formación Soyatal son más resistentes al intemperismo y forman montículos, mientras que la Formación Méndez constituye laderas arcillosas de poca pendiente; ambas formaciones contienen amonitas.



3. Estratigrafía de la Formación El Morro

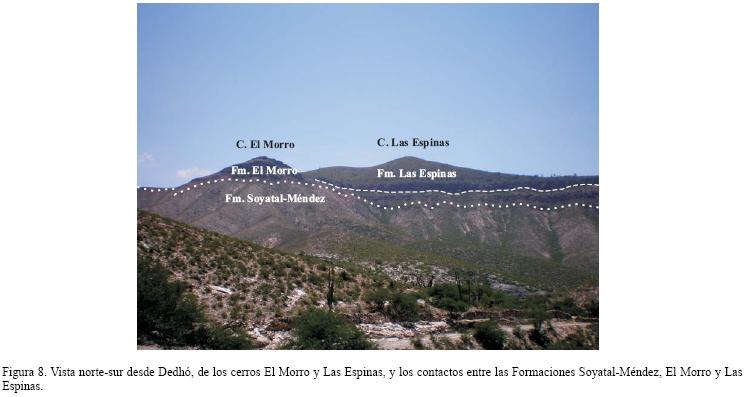

En el cerro El Morro, suprayaciendo en discordancia angular a las rocas mesozoicas marinas de la Formación Soyatal–Méndez [sensu Carrillo–Martínez (1998)], se encuentra la Formación El Morro constituida por una secuencia de rocas sedimentarias continentales conglomeráticas, hacia la cima la secuencia es interrumpida por rocas volcánicas que marcan un cambio del medio de depósito.

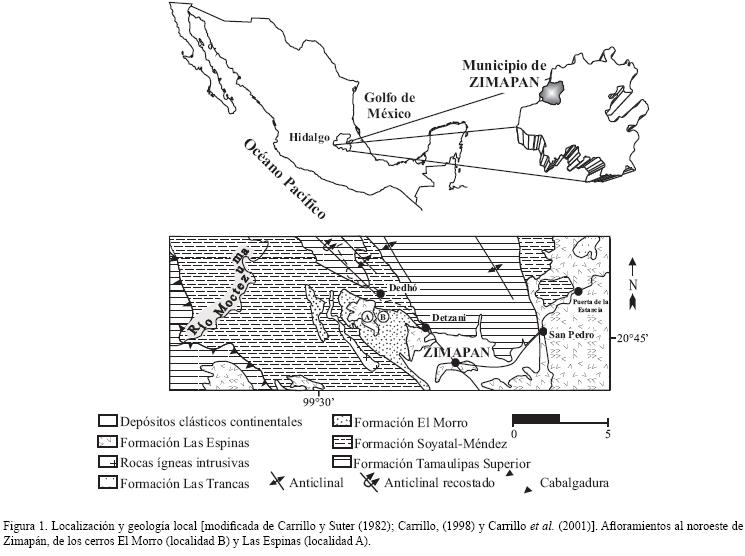

La distribución geográfica de la Formación El Morro está restringida al oeste y noroeste de Zimapán (Figura 1), la localidad tipo en el cerro El Morro (6 Km al noroeste de Zimapán) está situada en una franja orientada NW–SE de aproximadamente 11 Km de largo y anchuras de entre 3 y 0.5 Km, su orientación corresponde con las alineaciones de las estructuras plegadas mayores del área. Una segunda franja se localiza al oeste de la anterior con una longitud de 4 Km y menos de 1 Km de ancho. Estas franjas corresponden con la formación de cuencas intermontanas, que se construyeron en las depresiones estructurales entre las montañas, configurando valles rellenados por sedimentos aluviales y fluviales.

La conformación de cuencas intermontanas ocurrió después de los eventos laramídicos en varias partes de las montañas rocallosas como por ejemplo en la cuenca de Uinta, donde Andersen y Picard (1973) señalan que durante el Eoceno (40 Ma) dicha cuenca se relleno de conglomerados heterogéneos pobremente estratifícados y lentes de arenisca. Las rocas de la Formación El Morro y las de la cuenca de Uinta podrían ser correlacionadas en tiempo y origen.

De acuerdo con Simons y Mapes (1957) el espesor de la Formación El Morro es variable, desde unos cuantos metros hasta cerca de 400 m, y descansa en forma discordante sobre calizas y lutitas del Cretácico Superior, o sobre las calizas del Cretácico Inferior. Según estos autores la litología de la Formación El Morro es uniforme a través del área, y se trata de rocas de color rojizo, gris rojizo o gris–purpúreo, muy bien consolidada y compuesta casi en su totalidad por guijas y pedrejones de caliza gris, y menos comúnmente de caliza parda con formas que varían de angulosas a subangulosas, no se encontraron fósiles; su edad probable se consideró como Eoceno–Oligoceno temprano por su semejanza litológica con el conglomerado rojo de Guanajuato descrito por Edwards (1955). También Segerstrom (1961) comenta que en ninguna de las localidades de la Formación El Morro encontraron fósiles que permitieran determinar su edad, pero que podría correlacionarse con el Conglomerado Rojo de Guanajuato.

Para Carrillo–Martínez (1998) la litología más representativa de la Formación El Morro son "clastos de diferentes tamaños, angulosos a subredondeados, de caliza, marga y lutita en una matriz arenosa de composición carbonatada y silicea."

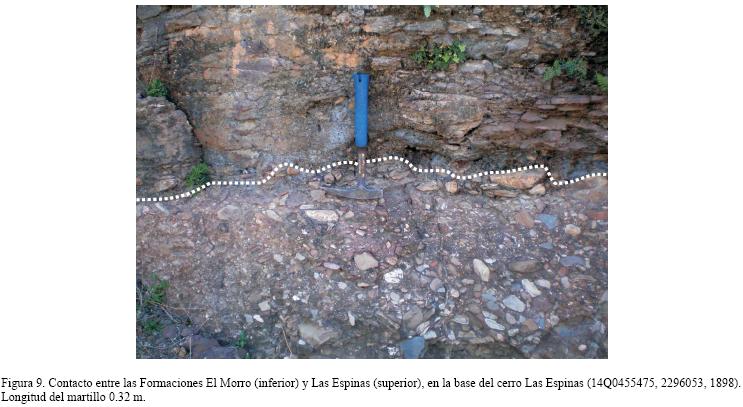

Las rocas ígneas de la Formación Las Espinas cubren a la Formación El Morro, y según Simons y Mapes (1957) se interdigitan localmente con las capas de la cima de esta última formación. La Formación Las Espinas está formada por tobas y lavas andesiticas, las cuales alcanzan un espesor de 250 m en el Cerro de Las Espinas , situado al oeste del Cerro del Morro.

Las diferentes corrientes de lavas en el Cerro de Las Espinas (Simons y Mapes, 1957) varían de 3 a 4 m de espesor, alcanzando hasta 10 m, tienen una matriz parcialmente cristalina, las plagioclasas son comúnmente los únicos fenocristales identificables megascópicamente.

La edad de las andesitas de la Formación Las Espinas ha sido confusa, porque Simons y Mapes (1957) fjaron su edad con base en la relación de sobreyaciencia con la Formación El Morro, infriendo su equivalencia en edad con el Conglomerado de Guanajuato el cual inicialmente fue asignado al Eoceno–Oligoceno temprano (Edwards, 1955); y posteriormente se restringió al Eoceno medio–tardío por Ferrusquía (1987) y al Eoceno medio por Nieto–Samaniego (1992).

La problemática de estas edades, tanto de las rocas volcánicas de la Formación Las Espinas como de la Formación El Morro, se ha venido esclareciendo gracias a la edad isotópica en clastos de la Formación Las Espinas contenidos en la parte superior de la Formación El Morro, como se discute a continuación.

La litología de las rocas de la Formación Las Espinas es variada, así, las lavas del área del Cerro de las Espinas son porfídicas y tienen una matriz parcialmente cristalina. Según la descripción de Simons y Mapes, (1957) son principalmente andesíticas, con una menor proporción de lavas basálticas.

En relación a las edades isotópicas de rocas que se han considerado como Formación Las Espinas se pueden hacer las siguientes observaciones: 1) Cantagrel y Robin (1979) en una muestra de andesita marcada como ZI 43, colectada en el Puerto de la Estancia al noreste de Zimapán obtuvieron una edad del Mioceno tardío (9 ± 0.30 Ma); debido a que en dicha área no existen rocas de la Formación El Morro, se estima que la muestra no pertenece a la Formación Las Espinas sino a rocas volcánicas más jóvenes, 2) García y Querol (1991) a propósito de la Formación Las Espinas dicen: "Las Espinas aflora al sur del distrito minero con un espesor mayor a los 150 m, en su base se interdigita con el Fanglomerado El Morro lo cual las hace contemporáneas. No se han determinado edades absolutas", en otro párrafo: "La actividad ígnea en el distrito fue en su mayor parte de magmatismo del Oligoceno temprano (38.7 ± 0.8 Ma; Gaytán, 1957) representado principalmente intrusivos monzoniticos con predominancia de volcánicos intermedios", 3) Yta y Moreno–Tovar (1997), describen que un conglomerado epicontinental conocido como Fanglomerado El Morro, es un conglomerado fluviolacustre que se interdigita con algunos niveles volcánicos; más adelante dicen que una unidad volcánica andesítica, que yace sobre el Fanglomerado El Morro en Zimapán, se ha descrito como Formación Las Espinas, con edades de 38 a 27 Ma, correspondientes al Oligoceno, y 4) en el reporte JICA–CRM (1980), las rocas ígneas extrusivas de la Formación Las Espinas, nombrada como "Altered andesite lava (Tan1)", son descritas de la siguiente manera: "las rocas suelen tener una coloración gris–verdosa, como de una toba brechoide que en realidad es una lava andesítica, la cual incluye muchos fragmentos consanguíneos" tiene una edad absoluta por K–Ar del Eoceno Superior (38.1±1.4 Ma). En el mismo reporte se describe que en la Formación El Morro, llamada "Conglomerate (Tcg)", en su contacto con la Formación Las Espinas se encontraron los cantos de andesita que proceden de la actividad volcánica (Tan 1), lo que hace posible deducir una edad máxima del Eoceno superior para la cima de la Formación El Morro.



4. Palinología

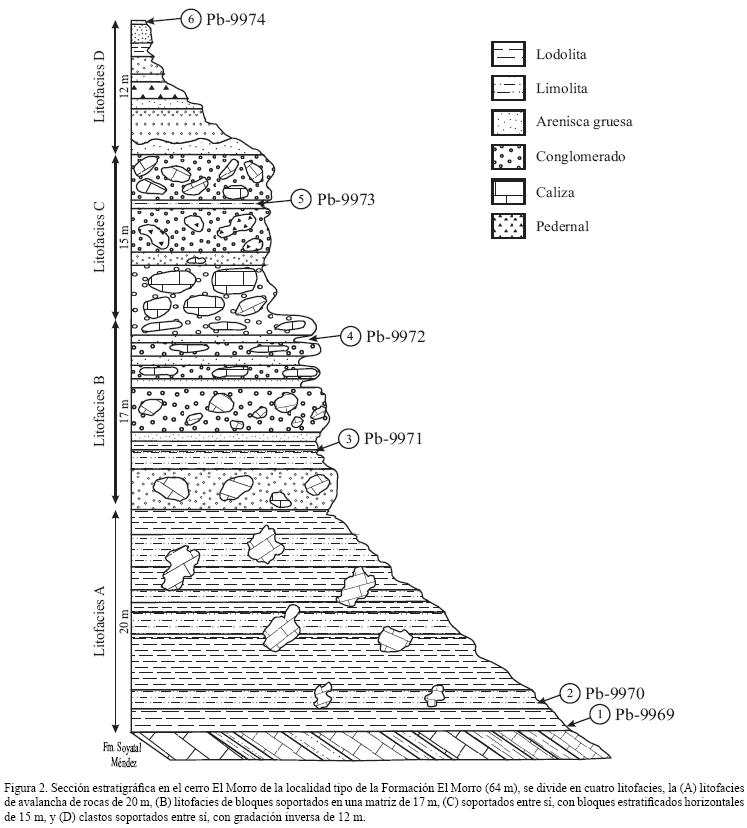

En total se tomaron seis muestras de la base a la cima, en la figura 2 se pueden observar los diferentes niveles de muestreo. Previamente a la toma de muestras se llevó a cabo la limpieza de la superficie hasta un metro de profundidad para poder llegar a la roca no intemperizada. En el caso particular de este tipo de conglomerados, en el laboratorio se procedió mecánicamente a separar los clastos de todos tamaños a fin de obtener únicamente la matriz, la cual fue procesada con las técnicas estándares empleadas en palinología, que consisten en la maceración química de la matriz con acido clorhídrico, y acido furhídrico. De esta manera, se asegura que la mayoría de los palinomorfos obtenidos provienen de la matriz y que fueron depositados penecontemporaneamente con los clastos que constituyen los conglomerados. Se procesaron 40 gramos de matriz y la recuperación.de palinomorfos fue buena, ya que se contaron 500 palinomorfos por muestra, para el análisis de frecuencias palinológicas.

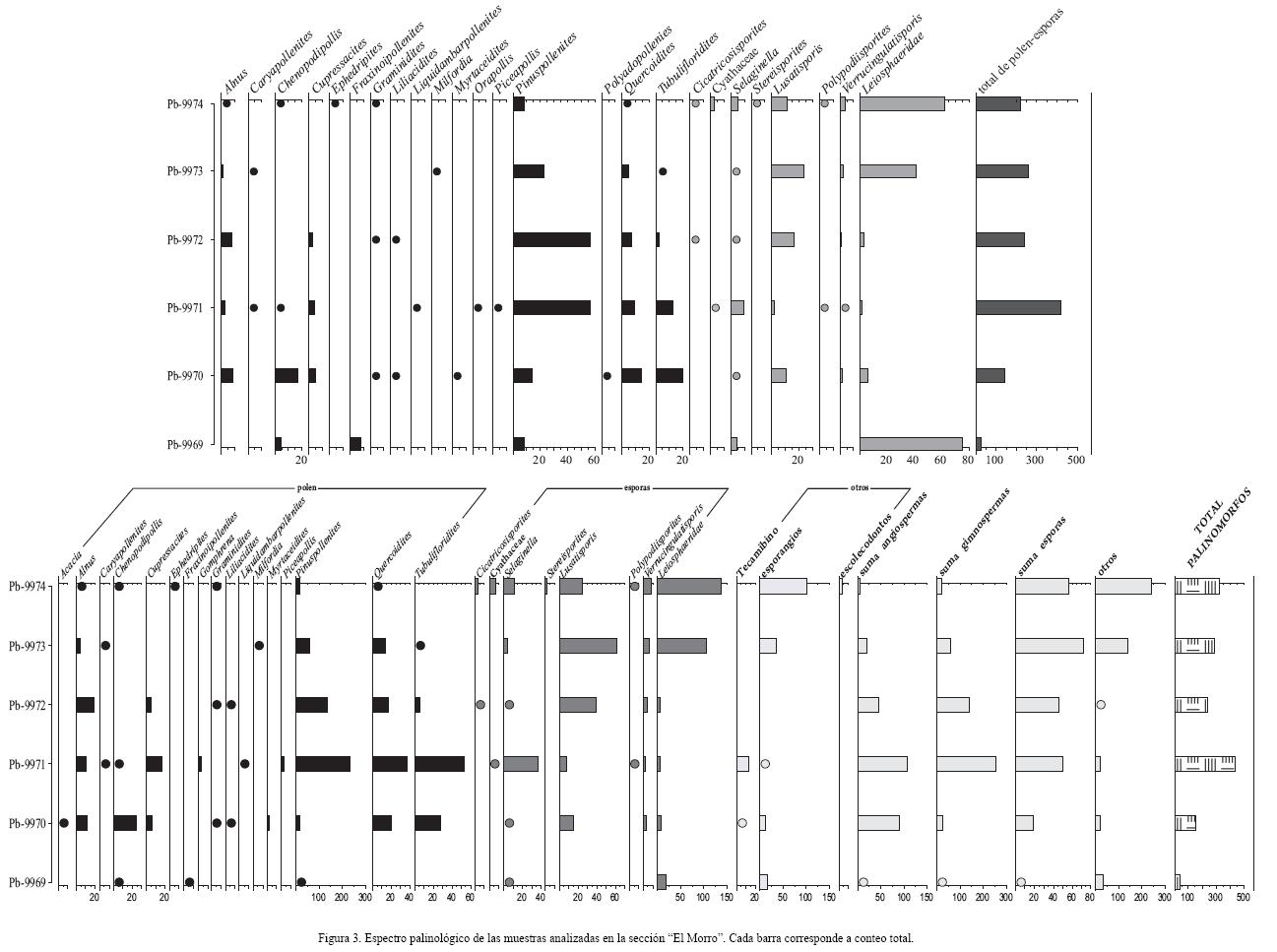

Los conjuntos palinológicos presentan poca diversidad (Figuras 3, 4, 5 y 6) y su significado cronoestratigráfico se basa en las frecuencias relativas de ciertos taxa (biozonas de apogeo), cabe mencionar que la mayoría de los palinomorfos recuperados presentan alcances estratigráficos amplios y solo algunos taxa presentan hemerozonas más restringidas, reportados previamente para el Paleógeno de Norteamérica.

Tomando en consideración la abundancia relativa de ciertos taxa como Alnus, Quercoidites, Pinuspollenites y Tubuliforidites (Figura 5), la edad de la Formación El Morro se podría asumir para estos conjuntos palinológicos como Paleógeno tardío; pero tomando en consideración el fechamiento radiométrico de 38.1±1.4 Ma, que corresponde al Eoceno superior, implica una primera radiación de este tipo de flora para el Eoceno en México, contrastando con el resto de Norteamérica donde dichas zonas acme han sido establecidas para el Oligoceno, como Quercoidites, Pinuspollenites y aun Mioceno para Tubuliforidites. (Leopold y Macginitie, 1972).

Esta cronoestratigrafia también se refuerza por la presencia de fósiles índices como Milfordia Figura 5: D), Cicatricosisporites (Figura 4: A), Verrucingulatisporis (Figura 4: E) y Myrtaceidites (Figura 5: C), que caracterizan el Paleógeno de Norteamérica (Frederiksen, 1980).

El conjunto palinológico, también se caracteriza por la presencia de testas de tecamibinos: Arcella sp. (Figura 6), que representan protozoarios muy importantes en los ecosistemas terrestres, tanto en lagos como en cienegas y turberas en donde abunda el musgo conocido como Sphagnun spp., que en los conjuntos palinológicos está representado por los generos Steriosporites y Verrucingulatisporis (Figura 4), (Doring et al., 1966; Gilbert y Mitchell, 2006).



5. Discusión

5.1. Consideraciones acerca de la edad de la Formación El Morro

Simons y Mapes (1957), mencionan que existen rocas litológicamente similares en distintos lugares de México: El Cuarenta, Durango; El Oro, México; Tlalpujahua, Michoacán; Zacatecas, Zacatecas y en Guanajuato, Guanajuato. Consideraron que: "debido a la semejanza del conglomerado rojo de Guanajuato con el fanglomerado El Morro, por lo que se refiere a sus relaciones con las rocas Mesozoicas plegadas sobre las que descansa y a las rocas volcánicas casi horizontales encima del conglomerado, al color de la matriz, a la posición de los estratos y a la historia estructural o tectónica, se cree hay correlación entre las edades de las dos formaciones. Por lo tanto, el fanglomerado El Morro es probablemente de las postrimerías del Eoceno y principios del Oligoceno". Adicionalmente describen que encima del fanglomerado El Morro hay interdigitaciones locales con lavas andesíticas, y hay fragmentos de esta andesita en conglomerado calcáreo.

Subsecuentes a la descripción de Simons y Mapes (1957) en Zimapán, hubo otros estudios en el área que siguieron los mismos conceptos estratigráficos: Segerstrom (1961), García y Querol (1991) e Yta y Moreno–Tovar (1997).

El estudio JICA–CRM (1980) cita textualmente: "se encuentran cantos de andesita en el conglomerado El Morro. Se considera que el tiempo más antiguo de la actividad volcánica de naturaleza andesítica fue el Eoceno tardío tomando en consideración la edad absoluta determinada en la presente investigación por K–Ar".

Considerando la determinación de la edad isotópica por K–Ar de 38.1±1.4 Ma, del estudio JICA–CRM, la edad de la cima de la Formación El Morro es del Eoceno tardío.

La actividad de los movimientos laramídicos en México al parecer no fue sincrónica, se tienen registros estratigráficos de que algunas cobijaduras que se desarrollaron en la cuenca de Veracruz en el fondo marino ocurrieron durante el Eoceno medio (Mossman y Viniegra, 1976).

En el frente tectónico de la Sierra Madre Oriental desde las inmediaciones de Parral, Chih. y puntos intermedios hasta Teziutlán, Pue., según Eguiluz et al. (2000) hay diferentes edades de la deformación, pero se inclinan a considerar que pudo ocurrir durante el Eoceno superior.

Entre las cuencas continentales vinculadas con las etapas terminales de la orogenia Laramide y la sedimentación temprana postcretácica, están las del paleógeno en la Mesa Central (Alaniz–Álvarez y Nieto–Samaniego, 2005), y las de la región sur de la Faja Volcánica Transmexicana (Morán–Zenteno et al., 2005).

En la Mesa Central la discordancia Mesozoico–Terciario según Nieto–Samaniego et al. (2005) puede abarcar un lapso que va del Cretácico Superior al Paleoceno en la parte occidental, y del Maastrichtiano al Paleoceno en la parte oriental y representa un hiatus sedimentario ocurrido durante la fase orogénica laramídica. Los sedimentos continentales tienen espesores variables desde decenas a cientos de metros en distancias cortas, con edades probables del depósito de entre el Eoceno temprano y parte del Eoceno medio, sin descartar que parte de ellos sean del Paleoceno.

La primer datación directa de las fallas en el margen oriental de la plataforma de Valles–San Luis Potosí fue hecha por Suter (1984) en las Cabalgaduras de Lobo–Ciénega y La Misión, las cuales son cortadas por rocas plutónicas con una edad de 62.2 ± 1.5 Ma (Paleoceno) por el método de K/Ar, lo que indica la edad mínima de su actividad.

El inicio de los movimientos laramídicos según Suter (1984, 1990), se manifiesta en la Formación Agua Nueva con la formación de estilolitos tectónicos subverticales, y en la Formación San Felipe por pliegues sinsedimentarios originados, en ambos casos por los esfuerzos tectónicos a escala regional.

Más recientemente Gray et al. (2001), fecharon ilita diagénetica por el método K–Ar para la determinación de la edad geológica del movimiento en la cabalgadura Jiliapan–El Volantín a 25 km al norte de Zimapán, concluyeron que dicha deformación es del Paleoceno inferior.

Según Gray et al. (2001), en una roca sedimentaria la ilita diagenética se forma en un ambiente de 80 a 120 ˚C, y para la dispersión del argón hay una temperatura de cierre de entre 250 y 300 ˚C. Si en la roca sedimentaria hay un calentamiento generado durante los movimientos en la formación de un plano de falla por encima de los 80 ˚C, pero por debajo de la temperatura de cierre de dispersión del argón; entonces la edad radiométrica de la ilita diagenética debe ser igual a la edad media de aquel evento de calentamiento estructural donde se formó la ilita diagénetica.

Gray et al. (2001) tomaron la muestra (49b) de ilita diagenética de una ranura del plano de la cobijadura Jiliapán–El Volantín, obtuvieron una edad de 62 ± 1.7 Ma, y concluyeron que dicha deformación estuvo activa al menos hasta el Paleoceno temprano.

Carrillo–Martínez et al. (2001) especifican que la deformación laramídica del sur de la cuenca de Zimapán, ocurrió entre el Maastrichtiano Inferior y el Eoceno Medio, tomando como base datos paleontológicos y radiométricos.

Para Alaniz–Álvarez y Nieto–Samaniego (2005) la edad de la orogenia Laramide en la parte sur de la plataforma Valles–San Luis Potosí se situó entre el Campaniano–Maastrichtiano y 43 Ma (Eoceno medio–inferior) que es la edad del granito postectónico más antiguo emplazado sobre los sedimentos plegados (Vasallo et al., 2004; cita de Alaniz–Álvarez y Nieto–Samaniego, 2005).

En consecuencia, si las edades determinadas por Suter (1984) y Gray et al. (2001) son las más cercanas a la deformación activa en Zimapán, entonces los primeros sedimentos continentales, son posteriores al Paleoceno temprano.

Con los datos de la edad de la Formación Las Espinas (JICA–CRM, 1980) y el movimiento de la cobijadura Jiliapán–El Volantín (Gray et al., 2001) la edad de la Formación El morro queda al menos restringida al Paleoceno medio–Eoceno medio.



6. Sedimentología

En la localidad tipo de la Formación El Morro (cerro El Morro), (Figura 7) el espesor de la columna es de 64 m. y cubre a las rocas de las Formaciones Soyatal–Méndez en discordancia angular de 48° aproximadamente, la cima de la columna no esta cubierta por las rocas ígneas de la Formación Las Espinas, que probablemente fueron erosionadas, no obstante, a 200 m al suroeste en la parte inferior del cerro de las Espinas están expuestas las brechas andesíticas básales de la Formación las Espinas, y se observa el contacto entre las dos unidades (Figuras 8 y 9).

En la sección estratigráfca (Figura 2) se describen y clasifican en litofacies de acuerdo a los criterios de Miall (1996) para los depósitos fluviales, y de Blair y McPherson (1994) para los depósitos aluviales. De acuerdo a Blair y McPherson (1994) los criterios de Miall (1992, 1996) y otros investigadores no permiten la distinción real entre sedimentación en abanicos aluviales y fluviales; para la descripción petrográfca de las rocas detríticas y las carbonatadas se utilizan las clasificaciones de Folk (1962) y Folk et al. (1970).

Los espesores de las litofacies diferenciadas son de 20, 17, 15, y 12 m respectivamente; cada litofacies tiene características litológicas peculiares relacionadas con la roca madre de donde proceden sus componentes clasticos, su forma de transporte y de depósito. Cada una de estas litofacies muestra así mismo en sus afloramientos. morfologías distintas.

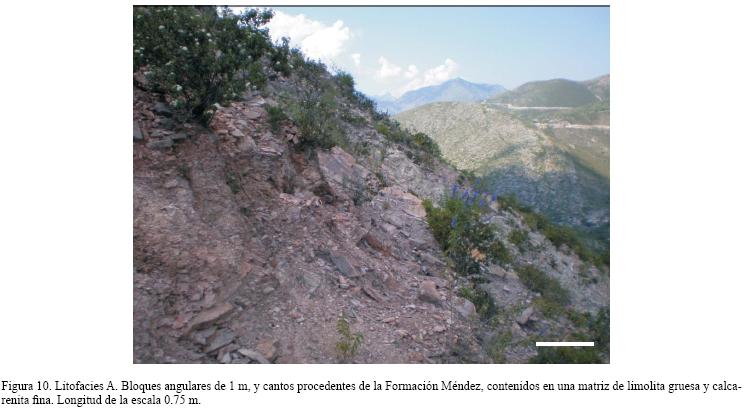

Litofacies A de avalancha de rocas (Blair y McPherson, 1994) (20 m): descansa en contacto angular sobre la Formación Soyatal–Méndez (Rumbo N 33° E, echado hacia el NW de 42°) no se observa estratificación, el conjunto tiene una topografía de pendiente suave con una coloración rojiza–gris claro.

Esta litofacies consiste en el depósito de una mega–brecha con un 20 % de bloques angulares de un metro y cantos también angulares con los caracteres litológicos de la Formación Méndez (gris verdoso levemente rojizo), soportados en limolita gruesa y calclitarenita fina, inmadura, mal seleccionada, y un 20 % de fracción arcillosa de composición calcárea; todo el conjunto litológico esta mal seleccionado e inmaduro (Figura 10), y carece de cementación.

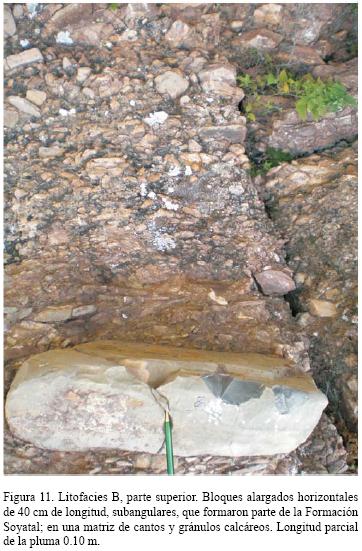

Litofacies B de bloques soportados en una matriz (Miall, 1996: Gmm y Gmg) (17 m): tiene estratos de 3 a 5 m, forma una topografía ligeramente escarpada, la coloración es rojiza; en general presenta estratificación gruesa (Rumbo N 45˚ W, echado hacia el SW de 6˚). El contacto con la litofacies de avalancha es abrupto con un contraste en la topografía. Es un conglomerado matriz–soportado que en su base tiene un 25 % de guijarros y bloques, subangulares y subredondeados, suspendidos irregularmente en una matriz de gránulos y arena gruesa calcárea; los clastos proceden de la Formación Soyatal, en la parte superior hay lentes delgados e irregulares de limolita y arena gruesa calcáreas, con planos poco definidos de estratificación cruzada. La parte media de la litofacies tiene un cuerpo de calclitarudita de guijarros redondeados, suspendidos en una matriz calcárea arenosa gruesa; hay una gradación inversa incipiente; los clastos proceden de la Formación Soyatal, y conservan un color gris, la matriz es gris rojiza. La parte superior (Figura 11) está formada por bloques alargados de 40 cm de longitud y 15 cm de ancho, subangulares, que formaron parte de la Formación Soyatal; una característica es que los bloques están en posición horizontal, paralela a la estratificación, soportados en una matriz de cantos y gránulos calcáreos subangulares, de la misma litología de los bloques.

Litofacies C de clastos soportados entre sí, con bloques estratificados horizontales (Miall, 1996: Gh) (15 m): tiene estratos de 3 a 7 m; el cuerpo basal está formado por calclitarudita de bloques redondeados, ovalados de hasta 40 cm, alineados estratigraficamente en forma horizontal, están suspendidos en cantos y gránulos; los tres tamaños de clastos proceden de la Formación Tamaulipas Superior (micrita fosilífera de foraminíferos planctónicos, Figura 12) y son de un color gris claro; hacia arriba de él existe calclitarudita con bloques de 25 cm alargados–subredondeados, alineados en forma horizontal con respecto a los planos de estratificación; están suspendidos en cantos y gránulos también procedentes de la Formación Tamaulipas Superior. El cuerpo medio de esta litofacies tiene los estratos más gruesos de todo el conjunto y se caracteriza por formar paredes verticales, la litología es un poco diferente de las rocas que le subyacen; está formada por calclitarudita de cantos y gránulos subredondeados grises, tiene de 10 a 20 % de cuarzo de aspecto lechoso subangular, intercalado irregularmente con pedernalrudita con gránulos angulares de pedernal negro; los clastos de roca carbonatada y el pedernal proceden de la Formación Tamaulipas Superior. La composición mineral mixta de pedernal y cuarzo da más resistencia a la erosión y forma paredes verticales, en la parte superior hay un horizonte de limolita y lutita calcárea de 10 cm que interrumpe la topografía vertical. El cuerpo superior está formado por calclitarudita de bloques redondeados, ovalados de hasta 40 cm, alineados estratigraficamente en forma horizontal, están suspendidos en cantos y gránulos; los tres tamaños de clastos proceden de la Formación Tamaulipas Superior y son de un color gris claro, este cuerpo es semejante al de la base de la litofacies.

Litofacies D de clastos soportados entre sí, con gradación inversa (Miall, Gci) (12 m): esta litofacies es menos resistente a la erosión que la anterior y forma pendientes suaves, tiene dos cuerpos de roca; el inferior se caracteriza por calclitarenita gruesa intercalada con calclitarudita de cantos (grises) ovalados y redondeados, alineados en forma horizontal, con gradación inversa; se observan manchones de calcita cristalina, los cuales fueron formados por la influencia de un dique de 40 cm de monzonita que corta en forma oblicua los estratos. El cuerpo superior se caracteriza de una intercalación de pedernalrudita de gránulos, con calclitarenita gruesa, y con calclitarudita de cantos redondeados suspendidos en gránulos. Los clastos de pedernal y de roca carbonatada proceden de la Formación Tamaulipas Superior.

Las cuatro litofacies indican que la construcción del sistema sedimentario en el cerro El Morro atravesó por varias etapas, en las que las fuentes de los sedimentos fueron diferentes.

En el registro geológico mundial los sedimentos relacionados con procesos aluviales del Precámbrico, Devónico, Carbonífero al Jurásico, Cretácico y Cenozoico comúnmente están asociados a los cinturones postorogénicos; Nilsen (1982) considera que la prolongación del levantamiento de las montañas postorogénicas impide la preservación estratigráfca completa de este tipo de conglomerados continentales.

Morán–Zenteno et al. (2005) hicieron notar que en la región sur de Faja Volcánica Transmexicana la acumulación de secuencias continentales en las cuencas se conserva sólo localmente.

En el caso especifco de la sección del cerro del Morro las cuatro litofacies que constituyen la Formación El Morro, están ligadas a tres fuentes de sedimentos con características litológicas distintas. En la litofacies de avalancha de rocas, las rocas de la Formación Méndez aportaron material, en la litofacies de bloques soportados en una matriz la Formación Soyatal, y en las litofacies de clastos soportados entre sí, con bloques estratificados horizontales y la de clastos soportados entre sí, con gradación inversa la Formación Tamaulipas Superior.

La sedimentación en la litofacies de avalancha de rocas que es la más antigua, es caótica y desorganizada, con características de inmadurez textural en los bloques y cantos angulosos derivados de la Formación Méndez, los cuales son sostenidos por una matriz de limolita gruesa, calclitarenita fina angulosa de aspecto granular, y una fracción arcillosa de composición calcárea. Los caracteres litológicos indican que el depósito se formó por el desprendimiento de rocas fracturadas, que sufrieron una caída catastrófica que dio lugar a una desintegración y pulverización que formo una masa granular al frente de una montaña.

La litofacies de bloques soportados en una matriz tiene un contacto abrupto con la litofacies subyacente de avalancha de rocas. En esta litofacies la redondez de los bloques, guijarros, cantos y gránulos, varía de subangular a subredondeada, y proceden de la Formación Soyatal que es una roca más 'dura' en comparación con la Formación Méndez. El mecanismo de transporte fue probablemente por flujo de escombros (debris fow) como lo sugieren los bloques soportados en una matriz, así como la alineación horizontal de bloques alargados paralelos a la estratificación. Probablemente toda esta litofacies se deposito sobre parte de la topografía preexistente de un pequeño abanico aluvial, o bien fue parte de la sedimentación en el fanco de un abanico mayor, de una forma o de otra fueron necesarias ciertas condiciones de transporte acuoso, para formar un flujo de escombros y una alineación horizontal de los bloques.

La litofacies de clastos soportados entre sí, con bloques estratificados horizontales está formada por clastos de la Formación Tamaulipas Superior redondeados a subredondeados, con tamaños variables entre bloques, cantos y gránulos, casi siempre los cantos y gránulos forman una matriz que sostiene a los bloques con diversas orientaciones, predominando la horizontal; la intercalación de calclitarudita de cantos y gránulos, con pedernalrudita de gránulos angulares y cuarzo de aspecto lechoso subangular, sugieren que todos los clastos tuvieron un transporte por agua, que propició la redondez de los clastos de roca carbonatada, el desprendimiento del pedernal de la roca carbonatada, su traslado hasta formar gránulos angulares (el pedernal no puede alcanzar redondez por su estructura microcristalina), y la anexión de cuarzo lechoso subangular, procedente de alguna veta vecina. Las características anteriores indican que hubo un transporte acuoso, y un depósito que propicio el alineamiento horizontal de los bloques.

La litofacies de clastos soportados entre sí, con gradación inversa marca una disminución en el tamaño de los clásticos, con respecto a las tres unidades que le subyacen; el tamaño mayor es de cantos redondeados y el menor de calclitarenita gruesa. El hecho de que haya una intercalación de pedernalrudita de gránulos con calclitarenita y calclitarudita señala que hubo un nivel de energía que movió estas partículas, las redondeo y las separo, fueron transportadas por un flujo laminar o turbulento.



7. Conclusiones

Las características estratigráfcas y sedimentológicas que presenta la secuencia de sedimentos continentales de la Formación El Morro son típicas de una sedimentación postlaramídica en cuencas intermontanas.

La edad de la Formación El Morro es limitada al Paleoceno medio–Eoceno medio mediante la edad isotópica por K–Ar de las rocas volcánicas suprayacentes y la ilita formada en el movimiento de la cobijadura Jiliapán–El Volantín.

Los sedimentos de la Formación El Morro se formaron bajo condiciones aluviales y fluviales, las cuatro litofacies están formadas por sedimentos procedentes de la erosión de las Formaciones Mendez, Soyatal y Tamaulipas Superior.

La palinología indica un ambiente sedimentario continental fluvial caracterizado por cuerpos acuosos y ciénegas, típicos de un clima tropical húmedo, los cuales fueron interrumpidos por las avalanchas de roca y las caídas catastróficas de bloques, y además los flujos de escombros que acompañaron a las avalanchas. La edad relativa de los palinomorfos sugiere una edad del Eoceno medio al Eoceno tardío.
