INTRODUCCION

Observaciones de campo y análisis teóricos hechos por algunos autores como ^{De Sitter (1958)}, ^{Ramsay (1967}, ¹⁹⁷⁴⁾ y ^{Bastida et al. (2007)} sugieren que no es posible un acortamiento ilimitado de los estratos plegados mediante flexión. Dicho acortamiento en los pliegues tiene un límite donde deja de actuar la deformación mecánicamente activa, donde las capas competentes participan en la deformación, e inicia una deformación homogénea o cinemática (^{Biot, 1961}); este proceso es parte de la evolución natural de los pliegues. El primer mecanismo es producto de una inestabilidad mecánica flexionante, mientras que el segundo se debe a aplastamiento perpendicular al plano axial. En esta segunda etapa, además se producen modificaciones geométricas importantes observables en los pliegues como atenuación de los flancos y charnelas abultadas.

Los pliegues tipo chevron son frecuentes en secuencias bien estratificadas, se caracterizan por tener flancos rectos y una zona de charnela estrecha. Pertenecen a los pliegues llamados paralelos (clase 1B según la clasificación de ^{Ramsay de 1967}) por tener las capas competentes un espesor constante a lo largo de toda la estructura. Estos pliegues son inicialmente producidos por flexión y son modificados por aplastamiento (clase 1C) a partir de un ángulo interflanco de 60° (ángulo de bloqueo) (^{Ramsay, 1974}).

En este trabajo se propone un método para estimar el acortamiento total en los pliegues chevron, utilizando como base la teoría propuesta por ^{Ramsay (1974)} para dichos pliegues. Así mismo, se toman como referencia los datos de acortamiento publicados por ^{Fitz-Díaz et al. (2012)} y se complementan con estimaciones del ángulo entre los flancos para apoyar la existencia de una transición entre la deformación dinámica y cinemática en los pliegues tipo chevron (^{Schmalholz 2006}; ^{Hudleston y Treagus, 2010}).

FUNDAMENTO Y DESARROLLO DEL MÉTODO

El método que se propone para la estimación de crecimiento cinemático se basa en el modelo propuesto por ^{Ramsay (1974)}. El modelo asume lo siguiente:

Con base en las suposiciones anteriores, ^{Ramsay (1974)} desarrolló un modelo geométrico de los pliegues chevron (Figura 1). Al observar y analizar dicho modelo se puede notar que la cima de la capa competente con mayor espesor forma un arco de círculo en la charnela del pliegue con centro en el vértice del arco interno y cuyo radio es igual al espesor de la capa competente. Este círculo permanece constante hasta cierto límite (ángulo de bloqueo), donde la deformación dinámica (flexión) se detiene e inicia la fase de crecimiento cinemático por aplastamiento.

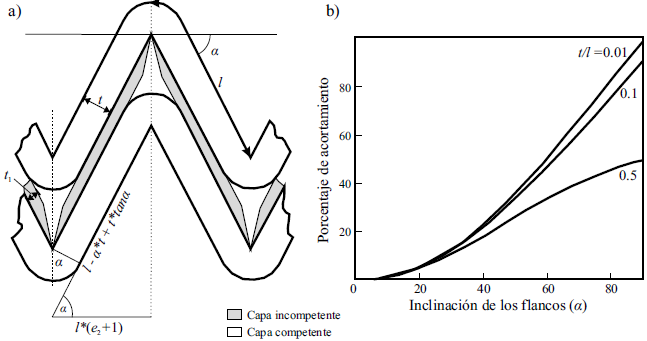

Figura 1 a) Modelo geométrico de los pliegues tipo chevron propuesto por ^{Ramsay (1974)}. b) Variación del porcentaje de acortamiento en un pliegue chevron en función de la inclinación de los flancos con distintos valores de la relación l/t. α: ángulo de inclinación de los flancos, l: longitud del flanco, t: espesor de la capa competente, t₁: espesor de la capa incompetente, (e₂+1): acortamiento del pliegue. Modificado de ^{Ramsay (1974)}.

A partir de este momento, el arco de círculo que describe la charnela durante la etapa de flexión se distorsiona y forma una elipse (Figura 2). Dicha elipse contiene información de la cantidad de deformación causada por aplastamiento (Figura 2). Entonces la cantidad de aplastamiento se puede cuantificar encontrando la transformación lineal de un círculo a una elipse (Anexo A). Si dicha elipse es producto de un aplastamiento con extensiones λ1, paralela a la superficie axial y λ2 normal a esta superficie (Figura 2; ^{Ramsay, 1967}) y, suponiendo que no existe cambio de área λ1*λ2=1, se tiene que el acortamiento debido al aplastamiento está dado por la siguiente expresión:

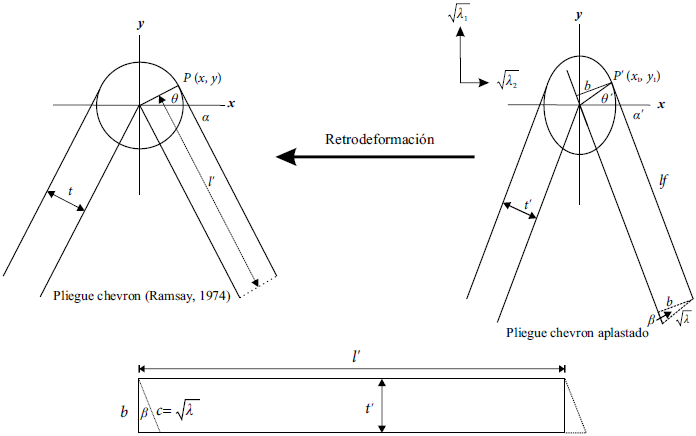

Figura 2 Transformación de un pliegue chevron por aplastamiento (ver anexos). En el estado no aplastado, α es el ángulo de inclinación de los flancos, t es el espesor de la capa competente, l' es la longitud del flanco recto y θ es el ángulo entre el eje x y el punto P(x,y); mientras que en el pliegue aplastado, α' es el ángulo de inclinación de los flancos, t' es el espesor de la capa competente, l_f es la longitud del flanco y θ' es el ángulo entre el eje x y el punto P'(x,y). β es el ángulo que existe entre b y cλ.

La cantidad de aplastamiento también se puede representar por medio de la proporción de forma de la elipse (o relación entre ejes) a través de la expresión:

En la práctica el aplastamiento (expresado como R o (e₂+1)_A), se puede estimar de manera práctica ajustando una elipse al arco externo de un pliegue en una fotografía (Figura 2). La fotografía debe ser tomada paralela al eje de la estructura. También es recomendable tomar la fotografía desde un lugar lejano para evitar distorsiones (~5 m), utilizando el acercamiento óptico de la cámara fotográfica. Finalmente, es importante considerar a las estructuras desarrolladas debido a la variación en el espesor de las capas competentes (fallas inversas en los flancos, colapso de la charnela (^{Ramsay, 1974})), lo cual genera modificaciones sustanciales en la geometría de los pliegues que afectan las estimaciones de acortamiento. Se recomienda no utilizar el método propuesto en donde existan estas modificaciones.

Hay que resaltar que, con la metodología propuesta, es posible conocer el estado del pliegue antes de sufrir aplastamiento y encontrar parámetros importantes como el espesor de la capa competente, longitud del flanco y ángulo interflanco. Esto se realiza haciendo el proceso inverso; a partir de la elipse se busca encontrar el círculo y los puntos donde pasan las líneas tangentes que definen a los flancos en la superficie del arco externo (Figura 2 y Anexo B). Una vez que se retrodeforma el pliegue se puede estimar el acortamiento total y el acortamiento por flexión, mediante otros métodos propuestos en la literatura (por ejemplo: ^{Ramsay, 1967}; ¹⁹⁷⁴; ^{Bastida, 1981}; ^{Aller et al, 2008}).

PROGRAMA ChevronASv1

El procedimiento anterior se implementó en un programa de computadora llamado ChevronASv1. El programa automatiza el cálculo del acortamiento en pliegues tipo chevron aplastados y no aplastados. En el programa se estima el aplastamiento mediante el ajuste de una elipse a la forma del arco externo de manera interactiva (Figura 3). El usuario del programa puede obtener además el acortamiento total, el acortamiento por flexión, y parámetros importantes como espesor de la capa, longitud de flanco, inclinación del flanco, y ángulo interflanco.

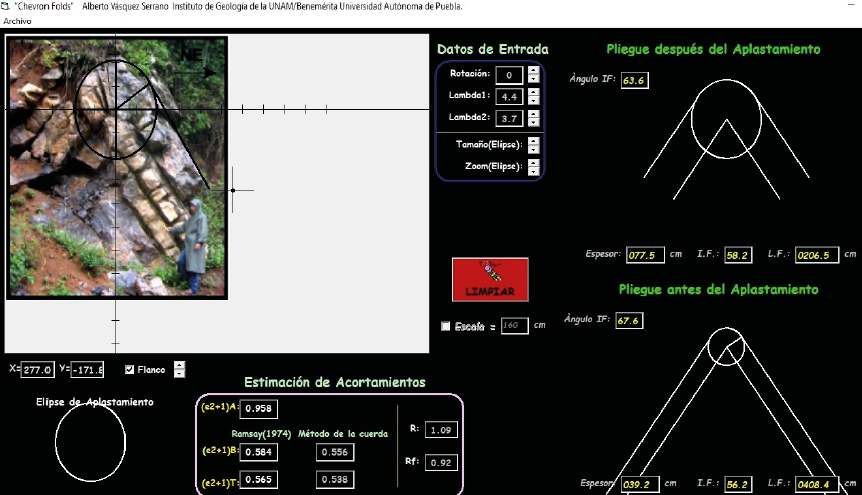

Figura 3 Pantalla principal del programa ChevronASv1.

El código está escrito en el lenguaje de programación BASIC y se utilizó en compilador Visual BASIC 6.0 para generar archivos ejecutables. El sistema operativo donde corren los ejecutables es Windows y cuentan con una ayuda para que el usuario aprenda a usarlo.

APLICACIÓN EN PLIEGUES TIPO CHEVRON DEL CINTURÓN DE PLIEGUES Y CABALGADURAS MEXICANO

El Cinturón de Pliegues y Cabalgaduras Mexicano (CPCM) es un rasgo orográfico, formado por un macizo montañoso, angosto y alargado, situado en el oriente de México, tiene cumbres que sobrepasan los 3000 m sobre el nivel del mar, descienden de altura hacia el poniente y pasan a un extenso altiplano situado en el centro de México (^{Eguiluz et al., 2000}). Es una continuación de la cadena montañosa que va desde las Montañas Rocosas canadienses y se extiende hasta la Sierra Madre Oriental en México (Figura 4). El CPCM, está formado por una secuencia deformada de rocas mesozoicas, que fueron comprimidas, levantadas y trasportadas hacia el noreste durante el Cretácico Tardío-Paleógeno (^{Campa-Uranga, 1983}; ^{Suter, 1987}; ^{Carrillo-Martínez, 1990}; ²⁰⁰⁰; ^{Eguiluz et al., 2000}; ^{Fitz-Díaz et al., 2012}; ²⁰¹⁸).

Figura 4 a) Mapa tectónico de Norteamérica y del Cinturón de Pliegues y Cabalgaduras Mexicano en el centro de México. En el mapa geológico del área de estudio se observan cuatro elementos paleogeográficos característicos: Plataforma El Doctor, Cuenca de Zimapán, Plataforma Valles-San Luis Potosí y Cuenca Tampico-Misantla. Se incluye además una sección geológica-estructural con deformación de las rocas de plataforma y cuenca. Nótese el acomodo de la deformación a través de pliegues en las cuencas de Zimapán y Tampico-Misantla. Mapa y sección tomada de ^{Fitz-Díaz et al. (2012)}.

Para probar la confiabilidad del método propuesto se tomaron algunos ejemplos de pliegues mesoscópicos tipo chevron observados en una sección (Vizarrón-Tamazunchale: Estados de Querétaro, Hidalgo y San Luís Potosí) dentro del CPCM (Figura 4). En esta sección afloran pliegues chevron aplastados y no aplastados (Figura 5) dentro de la Formación Tamaulipas (Albaino-Cenomaniano). Esta formación está constituida por una alternancia de estratos de calizas y lutitas (capas competentes e incompetentes). En la sección estudiada, la Formación Tamaulipas está presente en las cuencas: Zimapán y Tampico-Misantla (Figura 4).

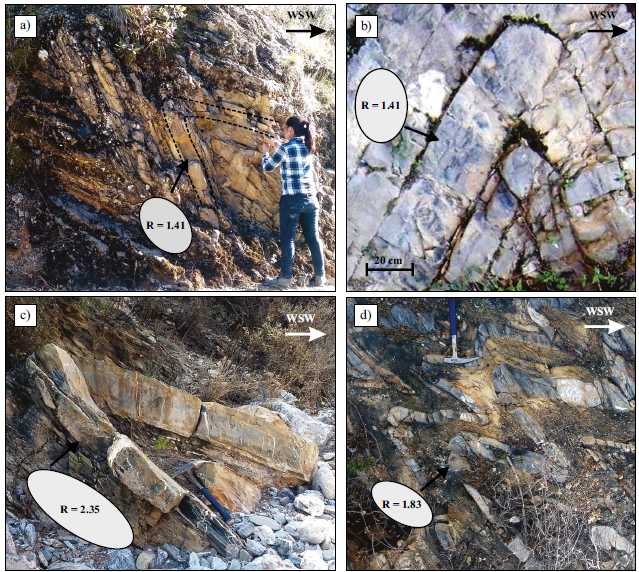

Figura 5 Geometría de los pliegues tipo chevron aplastados en la Formación Tamaulipas dentro de las cuencas de Zimapán (a, c y d) y Tampico-Misantla (b). Las elipses que se muestran representan la cantidad de aplastamiento que tienen los pliegues. R- proporción de forma de la elipse (ecuación 2).

Se utilizó el programa ChevronASv1 en fotografías de pliegues chevron aplastados y se pudo estimar el acortamiento por aplastamiento de dichos pliegues en las cuencas de Zimapán y Tampico-Misantla (Figura 6). Además, se obtuvieron otros parámetros presentados en el programa como: espesor de la capa, longitud de flanco y ángulo interflanco.

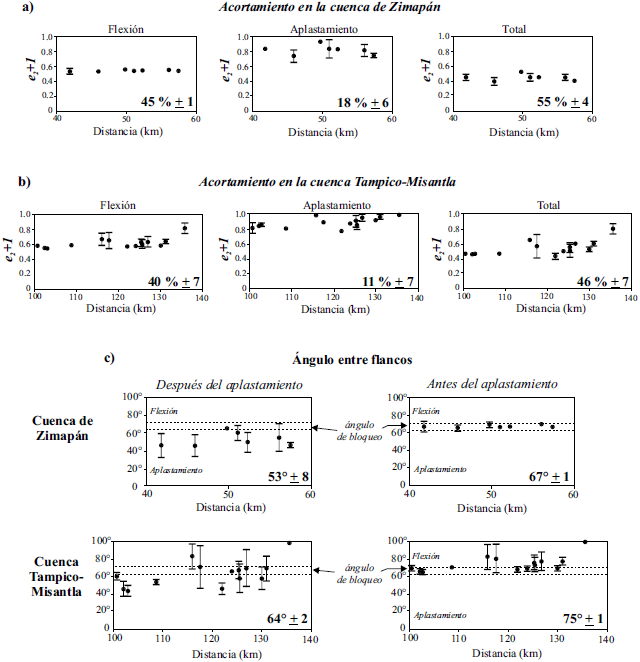

Figura 6 a, b) Variación del acortamiento por flexión, aplastamiento y total en las rocas de la Formación Tamaulipas en las cuencas de Zimapán y Tampico-Misantla. c) Gráficas de variación del ángulo entre los flancos, donde se observa que los pliegues de la cuenca de Zimapán están afectados por una deformación post flexión, mientras que los del frente del orógeno (cuenca Tampico-Misantla) presentan poco o nulo aplastamiento. Cada punto en los gráficos representa entre 5 y 10 pliegues medidos en trenes de pliegues de distintos sitios en secciones trasversales a las cuentas estudiadas. La distancia en los gráficos representa la distancia desde el inicio de la sección de la figura 4. Los datos de acortamiento son tomados de ^{Fitz-Díaz et al. (2012)}. Las barras representan ± σ a de los datos, mientras que el valor remarcado con letras más grandes representa el promedio de los datos de acortamiento total y ángulo entre flancos en las cuencas estudiadas.

Los valores de acortamiento obtenidos en las dos cuencas estudiadas muestran que los pliegues de la cuenca de Zimapán están afectados por aplastamiento; esto se puede observar en la Figura 6a, donde se presentan estimaciones de acortamiento por aplastamiento en dicha cuenca. Nuestras determinaciones muestran que el acortamiento total es más o menos constante en esta cuenca con un valor de ~ 55%. Por otro lado, en la Cuenca Tampico-Misantla, nuestras observaciones sugieren un gradiente en la deformación de la cuenca hacia el ENE. Los pliegues que están cerca de la frontera con la plataforma Valles-San Luis Potosí (al SW de la cuenca) son afectados por aplastamiento, mientras que los pliegues de la parte ENE carecen de esta etapa de deformación (Figura 6b).

Especial atención merecen los datos de las gráficas de acortamiento debido a flexión y el ángulo interflanco antes del aplastamiento en la cuenca de Zimapán (Figura 6a y 6c). Estos muestran una característica importante mencionada muchas veces en la teoría de formación de estos pliegues tipo chevron: el ángulo de bloqueo. En las gráficas se observa que, al eliminar la componente de acortamiento por aplastamiento, todos los pliegues regresan a un mismo umbral entre el acortamiento por flexión y el inicio del crecimiento cinemático (Figura 6a). Estos resultados de acortamiento son consistentes con la teoría publicada en la literatura, y demuestran que nuestro método es robusto y estable.

DISCUSIÓN Y CONCLUSIONES

Las teorías cinemáticas de formación de pliegues tipo chevron, proponen una evolución de dichos pliegues en el que existe un ángulo de bloqueo (ángulo interflanco de 60°), donde termina la flexión e inicia el crecimiento cinemático de los pliegues (aplastamiento) (^{Ramsay, 1974}).

De Sittter (1958) es el primero que propone que existe un ángulo de bloqueo en el desarrollo normal de los pliegues chevron. Más tarde ^{Ramsay (1967}, ¹⁹⁷⁴⁾ en su modelo geométrico de los pliegues chevron también menciona dicho ángulo. En este umbral el pliegue ya no puede acomodar más deformación a través de cizalla capa a capa (mecanismo de deslizamiento flexural) e inicia un proceso de deformación homogénea por aplastamiento. Evidencia de ello son los flancos atenuados y la charnela engrosada en un pliegue chevron (^{Ramsay, 1974}; ^{Bastida et al., 2007}).

Otros autores han observado en modelos analógicos que los pliegues presentan un cambio significativo en la tasa de deformación y en el patrón de la dirección de esfuerzos al interior de la capa competente del pliegue al llegar al ángulo de bloqueo (^{Chapple, 1969}). En los experimentos hechos por ^{Fowler y Winsor (1996)} se observa una tendencia hacia un límite en el ángulo de inclinación de las capas en aproximadamente 60° durante la evolución de pliegues caja a chevron mientras se aumenta la deformación por flexión. Sumado a lo anterior, en el trabajo de ^{Bastida et al. (2007)} se presenta la evolución de los pliegues chevron, donde se propone un ángulo de bloqueo entre los 65° y 70°. Dicho ángulo marca el límite entre la secuencia de mecanismos de deformación por flexión (deformación tangencial longitudinal y deslizamiento flexural) y el aplastamiento.

Tomando en cuenta lo anterior es evidente, teóricamente hablando, que existe el ángulo de bloqueo y que, además, la deformación por flexión no puede estar presente en todo el desarrollo del pliegue, debe existir por lo tanto otro mecanismo que actúe en etapas tardías de la evolución natural de un pliegue chevron (^{Ramsay, 1967}; ^{Hudleston, 1973}).

El aplastamiento es un mecanismo de deformación homogénea, que da lugar a modificaciones importantes en pliegues preexistentes como los pliegues tipo chevron. La estimación del aplastamiento en pliegues paralelos ha sido abordada por algunos autores; se pueden mencionar los trabajos de ^{Ramsay (1967)} y ^{Lisle (1992)}, en los que se estima el acortamiento por aplastamiento a través de la variación del espesor de la capa competente con respecto al ángulo de inclinación del flanco. Métodos similares han sido propuestos por ^{Hudleston (1973)}, ^{Gray y Duney (1979)} y ^{Bastida (1981)}. También existen otros métodos, en los cuales se hace uso de herramientas gráficas para hacer la estimación de aplastamiento, como el de ^{Srivastava y Shah (2006} y ²⁰⁰⁸⁾. Así mismo, ^{Aller et al. (2008)} usan una metodología más analítica para estimar el acortamiento total en pliegues paralelos aplastados. Nuestro método es una herramienta más para estimar el acortamiento por aplastamiento en los pliegues tipo chevron, aunque adicionalmente se obtiene información valiosa que los otros métodos no proporcionan como la deformación total y por flexión, así como algunas características geométricas importantes de los pliegues antes del aplastamiento (ángulo entre flancos, espesor de la capa competente, longitud del flanco).

Los resultados obtenidos al aplicar el método propuesto en este trabajo son consistentes con la existencia de un ángulo de bloqueo propuesto teóricamente (Figura 6c). Al realizar la retro-deformación a los pliegues observados en el en la cuenca de Zimapán, estos regresaron a un estado de distorsión común sin importar que tan aplastados están los pliegues en su configuración final. En todos los casos, la deformación cinemática inicia en un ángulo interflanco entre los 65° y 70°, lo cual es congruente con la teoría de formación de los pliegues chevron.

Los datos de acortamiento total en los distintos pliegues naturales del Cinturón de Pliegues y Cabalgaduras Mexicano demuestran que la evolución geométrica de los pliegues chevron propuesta por ^{Ramsay (1974)} para la etapa de flexión es correcta. Así mismo, los resultados confirman un valor preferencial de 1/10 para la relación espesor de la capa competente/ longitud del flanco (Figura 7). La evolución de los pliegues chevron observada pone en evidencia dos etapas en el desarrollo de los pliegues. Por un lado, se tiene la deformación por flexión, en donde los datos coinciden totalmente con la curva de desarrollo de pliegues chevron propuesta por ^{Ramsay (1967}, ¹⁹⁷⁴⁾, sin embargo, al llegar a un ángulo de inclinación de los flancos entre 55° a 60° (ángulo de bloqueo), los datos de la curva se desvían (Figura 7). Los datos que se desvían de la curva teórica corresponden a los pliegues chevron aplastados observados en la cuenca de Zimapán (^{Vásquez-Serrano, 2010}; ^{Fitz-Díaz et al., 2012}).

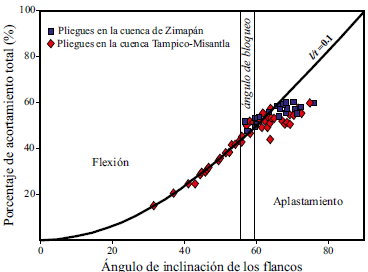

Figura 7 Evolución de los pliegues tipo chevron a partir de los datos de acortamiento total obtenidos del análisis de pliegues en las cuencas Tampico-Misantla y Zimapán. Se puede observar que los pliegues chevron de la cuenca Tampico-Misantla registran las primeras etapas de plegamiento antes del ángulo de bloqueo (~67°), durante la etapa de la deformación por flexión. Por otro lado, en la cuenca de Zimapán los pliegues son más evolucionados y registran etapas tardías en su desarrollo acomodando la deformación por aplastamiento. La curva del gráfico fue propuesta por ^{Ramsay (1974)} para describir el desarrollo de pliegues chevron con una relación longitud de flanco/espesor de la capa competente (l/t) igual a 0.1. Cada punto en la gráfica representa el promedio de acortamiento de 5 a 10 pliegues.

Esto concuerda totalmente con las consideraciones teóricas obtenidas en el pasado a través de modelos geométricos-cinemáticos, observaciones de campo y por modelación analógica. La metodología propuesta en este trabajo es una alternativa viable para la estimación de acortamiento de pliegues chevron que han sufrido una deformación homogénea post flexión.
