Clases objetivo

Las 10 clases objetivo fueron: tres enfermedades en frutos de fresa, antracnosis (Colletotrichum spp.), cenicilla (Sphaerotheca macularis) y moho gris (Botrytis cinerea); cuatro enfermedades en hojas de fresa mancha angular (Xanthomonas fragariae), viruela (Ramularia tulasnei), cenicilla (Sphaerotheca macularis), y quemadura de la hoja (Diplocarpon earlianum), así como deficiencia nutricional de calcio en hojas, hojas sanas y frutos sanos.

Conjunto de datos

En este estudio se realizaron ocho etapas desde la colecta de datos hasta la evaluación del desempeño en predicción de los modelos convolucionaes híbridos CNNM-SVM y CNN-M-RF (Figura 1). La extracción automática de características con CNN-M se realizó a partir de la capa de aplanado y de la última capa completamente conectada.

Elaboración propia.

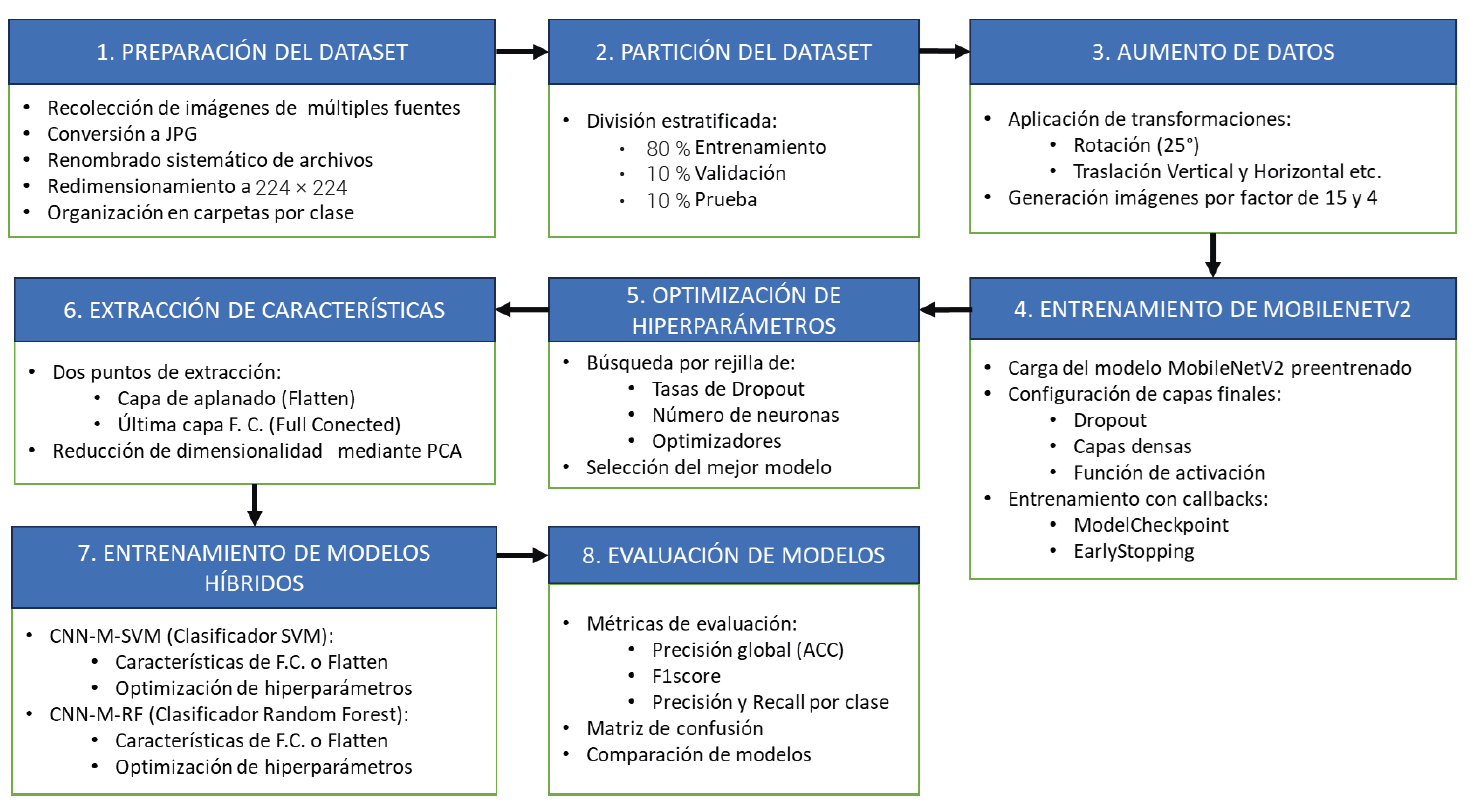

Figura 1 Esquema del procedimiento realizado en la presente investigación.

Las imágenes que se utilizaron en este estudio provienen de diferentes estudios reportados en la literatura. Se usaron imágenes con enfermedades en frutos y hojas de fresa ^{(Afzaal et al., 2021)}, hojas enfermas y sanas de la base de datos plant village^{(Hughes y Salathé, 2015)}, frutos frescos y podridos ^{(Choi et al., 2022)}, frutas ^{(Shreya, 2023)}, frutos frescos y podridos ^{(Sultana et al., 2022)} y deficiencia de calcio en hojas ^{(Hariri y Avşar, 2022)} (Cuadro 1).

Las imágenes se colectaron bajo diferentes condiciones de iluminación y se capturaron con diferente resolución, tamaño y fondo; por lo cual, éstas se homogeneizaron a un tamaño de 224 × 224 píxeles, resolución de 96 ppp y modelo de color RGB (red, green, blue); después, cada imagen se guardó en formato JPG de acuerdo con la entrada estándar del modelo MobileNetv2 (Figura 2).

Figura 2 Ejemplos de las 10 clases objetivo: A) antracnosis (Colletotrichum spp.), B) cenicilla en fruto (Sphaerotheca macularis), C) moho gris del fruto (Botrytis cinérea), D) mancha angular (Xanthomonas fragariae), E) viruela (Ramularia tulasnei), F) cenicilla en hoja (Sphaerotheca macularis), G) quemadura de la hoja (Diplocarpon earlianum), H) deficiencia de calcio, I) hojas sanas, J) frutos sanos.

Hardware y software

Los algoritmos se ejecutaron en el lenguaje Python 3.10.11 con tensorflow 2.12 como back end y en la plataforma Keras 2.12 como front end; se utilizaron los siguientes módulos de Python: Numpy 1.22.4, Pandas 1.5.3, OpenCV 4.6.0, Matplotlib 3.7.1 y Seaborn 0.12.2. La ejecución de los códigos se realizó en la plataforma Web Google-Colab ^{(Bisong, 2019)}.

En el entrenamiento de CNN-M y CNN-M-SVM se utilizó una GPU (graphics processing unit) Nvidia A100 con 40 GB de memoria de video HBM2G y 81 GB de memoria RAM con 256 GB de disco duro. Para el modelo CNN-M-RF se utilizó una capacidad RAM de 51 GB de memoria, 256 GB de disco duro y CPU Intel Xeon de 2.20 GHz; además, se utilizó un almacenamiento en Google Drive de 15 GB para guardar las imágenes, códigos y modelos finales.

Arquitecturas de redes neuronales convolucionales

Una red neuronal convolucional (CNN) realiza tres tareas principales: 1) transforma una imagen de entrada a un tensor de dimensión a × h × ch, donde a es el ancho, h es la altura y ch es el número de canales RGB; realiza un producto escalar entre el tensor y el filtro, a este resultado se le aplica la función de activación ReLU y se realiza un agrupamiento con base en valores máximos (maxpooling) o valores promedio (averagepooling) para extraer las características más relevantes de la imagen; 2) transforma el tensor resultante de las capas de convolución a un vector unidimensional que contiene las características extraídas y éstas se introducen a un bloque de neuronas completamente conectadas, y 3) aplica una función de activación softmax a la última capa de salida para calcular la probabilidad de pertenencia para cada clase objetivo ^{(Dong et al., 2020)}.

El modelo CNN con transferencia de aprendizaje MobileNetv2 (CNN-M) está diseñado para dispositivos móviles, equipos con bajos recursos de cómputo y uso de imágenes con resolución 224 × 224 pixeles. CNN-M aplica filtros sobre sobre el mapa de características en canales separados con filtro de 1 × 1, este método es más eficiente que una CNN estándar. Este modelo utiliza operaciones lineales para reducir la dimensión de los datos antes de pasar a la capa de convolución, sin perder información en el proceso de extracción de características ^{(Sandler et al., 2018)}. CNN-M es un modelo de clasificación preentrenado con imágenes de ImageNet^{(Deng et al., 2009)}.

En este estudio, los parámetros de la última capa de CNN-M (Figura 3-D) se definieron como entrenables y los hiperparámetros después de la capa de aplanado se establecieron como sigue: dropout (0.5, 0.6) desactiva de manera aleatoria neuronas durante el proceso de entrenamiento para prevenir sobreajuste (overfittting) del modelo. Se utilzaron dos capas de 256 neuronas completamente conectadas, la capa de salida utilizó una función de activación softmax para calcular la probabilidad de pertenencia de cada clase objetivo, la función de pérdida categorical crossentropy se utilizó como función objetivo durante el entrenamiento del modelo, la métrica precisión global de clasificación (ACC, Accuracy) se utilizó para monitorear el desempeño del modelo, y el optimizador Adamax se utilizó para determinar los parámetros de la red convolucional durante el entrenamiento ^{(Géron, 2022)}.

Elaboración propia.

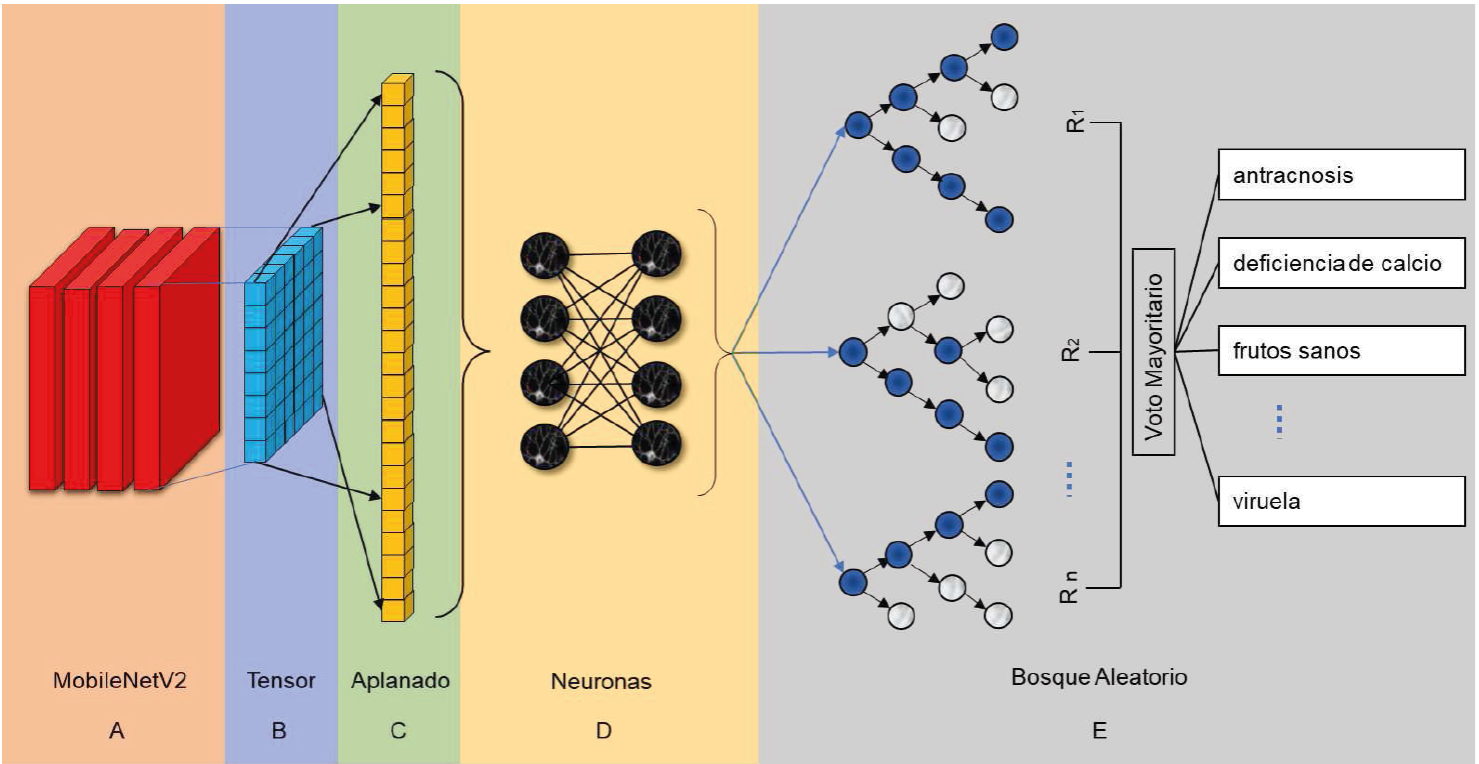

Figura 3 Arquitectura de una red neuronal convolucional híbrida con bosque aleatorio (RF): A) MobileNetV2, B) tensor de salida, C) vector de características extraídas, D) capa de neuronas completamente conectadas, E) clasificador RF.

Modelos CNN-M híbridos

Los modelos CNN-M híbridos se construyen en dos etapas, en la primera se entrena el modelo CNN-M y en la segunda se extraen las características de entrada de los modelos de aprendizaje. Estas entradas se obtienen en dos capas diferentes, en la capa de aplanado (F, flatten) y en la última capa de neuronas completamente conectadas (FC, full conected) del modelo CNN-M ^{(Knauer et al., 2019}; ^{Kumar et al., 2024)}. En este estudio se utilizaron dos modelos híbridos CNN-M-SVM y CNN-RF (Figura 3).

CNN-M-SVM es un modelo CNN-M acoplado a un modelo de aprendizaje SVM que se entrena con las características extraídas de CNN-M para clasificar las clases objetivo. SVM maximiza el margen dis que separa las clases mediante un hiperplano, con base en puntos cercanos llamados vectores soporte ^{(Raschka y Mirjalili, 2019)}.

donde dis es la distancia entre dos vectores y w es el vector de pesos del hiperplano.

La forma dual para expresar dis es buscar los vectores de soporte (x _i , x _j ) que maximicen la siguiente función:

j =1 donde α _i y α _j son multiplicadores de Lagrange, y _i es la clase objetivo de la muestra x_i, y_j es la clase objetivo de la muestra x_j y K (x_i, y_j) es el kernel o núcleo del producto escalar, sujeta a:

donde C es el parámetro de regularización y l es el número total de muestras ^{(Raschka y Mirjalili, 2019)}.

El modelo CNN-M-RF híbrido utiliza como entrada del modelo RF las características extraídas con CNN-M (Figura 3). RF es un clasificador que consiste en un conjunto de árboles de decisión, los cuales se forman a partir de muestras aleatorias con reemplazo del conjunto de datos de entrenamiento. Los nodos de cada árbol se dividen con base en características extraídas de forma aleatoria. Cada árbol de RF realiza una predicción de clase; en seguida, la predicción final de una clase objetivo se realiza por voto mayoritario ^{(Khozeimeh et al., 2022)}. El número de características nc en cada nodo se determinó por nc = √m, donde m es el número de características del conjunto de entrenamiento. En general RF es robusto y evita el sobreajuste ^{(Raschka y Mirjalili, 2019)}.

Métricas de desempeño

La evaluación del desempeño de los modelos de predicción se realizó con base en ACC y F1macro; esta última es una métrica más conservadora que ACC cuando se tienen muestras de clases desbalanceadas. Las métricas se obtienen con las predicciones del conjunto de datos de prueba (test) y con la matriz de confusión que contiene diferentes conteos de valores: verdaderos positivos (TP, true positive) son valores verdaderos que se clasifican como verdaderos; verdaderos negativos (TN, true negative) son valores negativos que se clasifican como negativos; falsos positivos (FP) son valores negativos que se clasifican como positivos; falsos negativos (FN) son valores positivos que se clasifican como negativos ^{(Raschka y Mirjalili, 2019)}.

ACC se define como:

Precisión (P) se define como:

Sensibilidad (S) se calcula como:

F1 se calcula como:

F1macro se calcula como:

donde C es el número total de clases objetivo.

Entrenamiento y prueba de los modelos convolucionales

Las imágenes del conjunto de datos se agruparon por clase objetivo en carpetas con el nombre de cada clase; posteriormente, las imágenes en cada carpeta se identificaron con el nombre de la clase y un número consecutivo ascendente. Las imágenes se redimensionaron a un tamaño 224 × 224 píxeles, de acuerdo con la entrada del modelo MobileNetv2.

Partición y aumento del conjunto de datos

El conjunto original de datos se particionó de forma aleatoria y estratificada por clase objetivo en tres subconjuntos: entrenamiento (80 %), validación (10 %) y prueba (10 %) ^{(Pham et al., 2020)}. Los conjuntos de entrenamiento se aumentaron, para cada clase, por un factor de cuatro, excepto las clases antracnosis y cenicilla que se incrementaron por un factor de 15 por medio de transformaciones de cada imagen. Con las siguientes transformaciones: rotación (25 º), volteado horizontal, volteado vertical, brillo (de 0.5 a 1.5), traslación horizontal (0.2), traslación vertical (0.2), distorsión (0.2) y zoom (0.3) el conjunto de entrenamiento se incrementó a 22,175 imágenes para mejorar la capacidad de aprendizaje de los modelos ^{(Chollet, 2021)}.

Selección de hiperparámetros óptimos

La selección de hiperparámetros óptimos del modelo CNN-M se realizó mediante una búsqueda por rejilla que maximicen ACC. Los intervalos de valores fueron para dropout = 0.3, 0.5, 0.7; neuronas = 300, 400, 600, y optimizador = adamax, rmsprop, adadelta. El entrenamiento de los modelos se limitó a 100 ciclos (epochs) con tamaño de lote (batch) de 50 imágenes en entrenamiento y 10 en validación, y se aplicó la técnica de regularización earlystopping, con una tolerancia de cinco ciclos para evitar el sobreajuste.

La selección de hiperparámetros óptimos de SVM y RF se realizó por medio de una búsqueda por rejilla y validación cruzada (CV, cross validation) con k = 3 particiones. Los modelos SVM y RF utilizaron diferentes intervalos de valores de búsqueda para sus hiperparámetros (Cuadro 2).

El entrenamiento de los clasificadores SVM y RF, con base en las características extraídas en la capa de aplanado F, se realizó con un conjunto de características reducidas de 9,000 componentes principales que representaron 92 % de varianza total acumulada. La optimización de CNN-M se obtuvo con base en la curva de aprendizaje, versus ciclos de tiempo, para determinar el ciclo de entrenamiento con máximo desempeño ^{(Kumar et al., 2024)}. La evaluación en predicción de los modelos se realizó con el conjunto de datos de prueba (10 %), el cual consistió de una partición aleatoria estratificada por clase objetivo del conjunto original de imágenes.

Hiperparámetros óptimos

Los hiperparámetros óptimos del modelo CNN-M fueron: dropout = 0.5, neuronas = 300 en las últimas dos capas y optimizador = adamax con ocho ciclos de entrenamiento (Figura 4). Los hiperparámetros del clasificador SVM acoplado a CNN-M con la capa F fueron (C = 0.001, γ = 0.001), y con la capa FC (C = 0.1, γ = 0.001) con un tiempo de entrenamiento de 6 h 45 m. Similarmente, los hiperparámetros del clasificador RF acoplado a CNN-M con la capa F fueron (f = gini, d = 20, mx = log2, n = 300) y con la capa FC fueron (f = gini, d = 16, mx = sqrt, n = 350) con un tiempo de entrenamiento de 2 h 55 m.

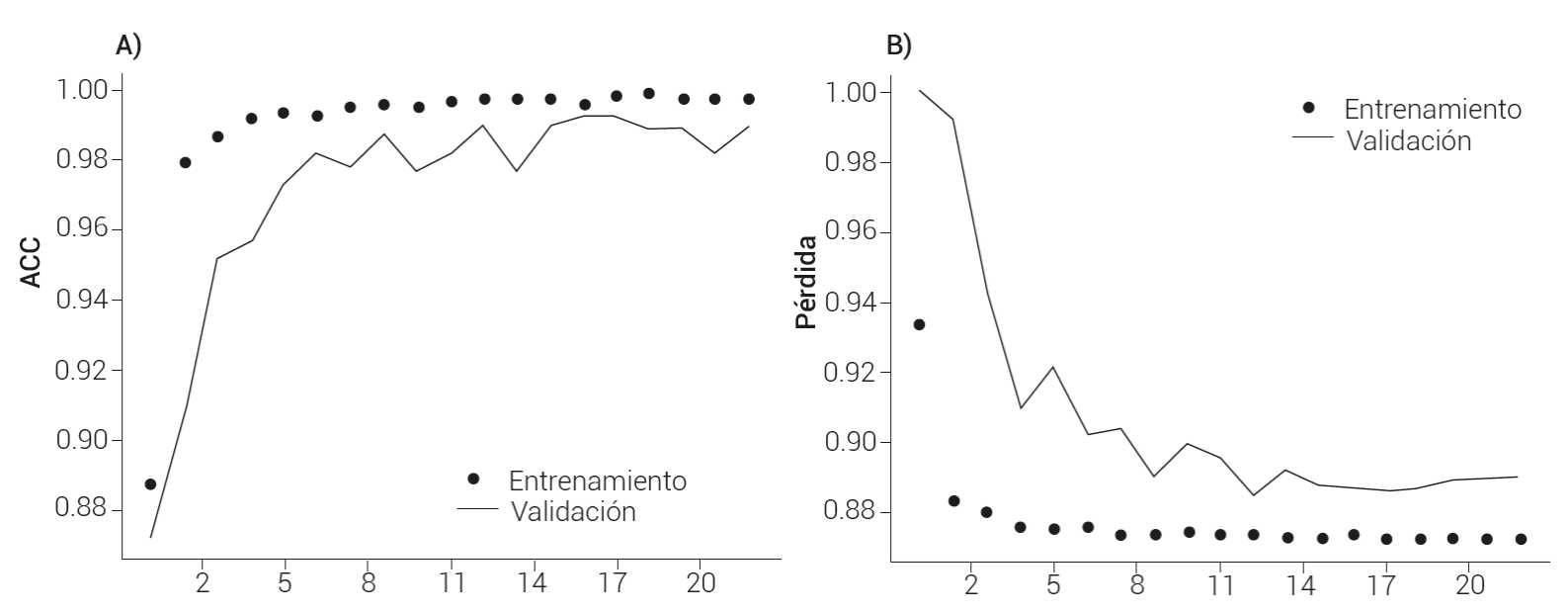

Figura 4 A) Curva de aprendizaje del modelo CNN-M en función de la precisión global de clasificación ACC, B) Curva de aprendizaje del modelo CNN-M en función de la pérdida o error.

Desempeño en predicción de los modelos híbridos

CNN-M-SVM fue ligeramente superior a CNN-M-RF, con F1macro = 97.6 y ACC = 98.9. CNN-M-SVM alcanzó su máximo desempeño F = 9000 componentes y CNN-MRF alcanzó F1macro = 97.2 y ACC = 98.7, con FC = 300 componentes (Cuadro 3).

El desempeño en predicción de los modelos híbridos a nivel de clases, con base en la matriz de confusión, CNNM-SVM obtuvo su menor desempeño para clasificar antracnosis en frutos (an), mientras que frutos sanos (fs) y frutos con moho gris (mg) fueron confundidos por el modelo; las demás clases objetivo fueron clasificadas con valores de sensibiloidad (S) superiores a 93 % (Figura 5).

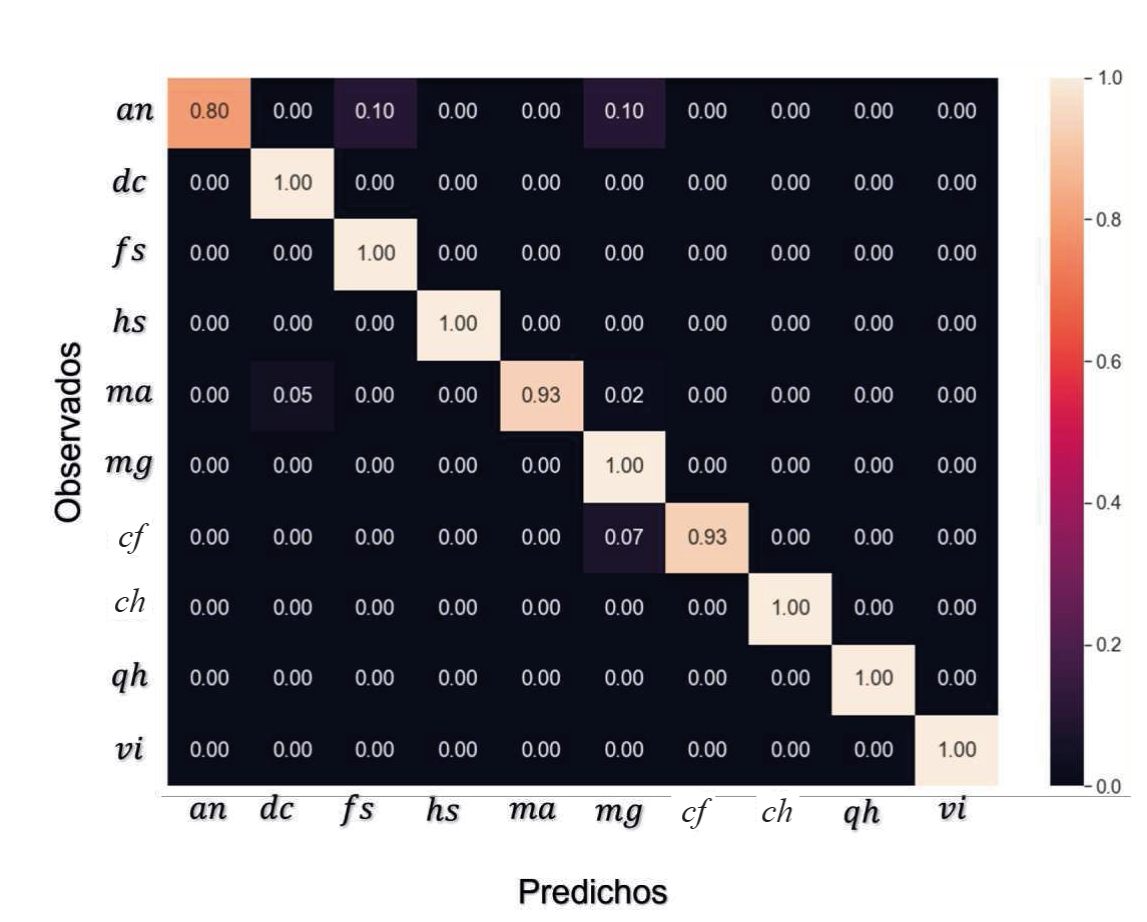

Figura 5 Matriz de confusión para la clasificación de las 10 clases objetivo con el modelo CNN-M-SVM con el conjunto de datos de prueba (test): an: antracnosis, dc: deficiencia de calcio, fs: frutos sanos, hs: hojas sanas, ma: mancha angular, mg: moho gris en fruto, cf: cenicilla en fruto, ch: cenicilla en hoja, qh: quemadura de la hoja, vi: viruela.

En términos de F1, CNN-M-SVM obtuvo su menor valor para identificar la clase an con F1 de 88.9 %, debido principalmente al número reducido de la clase objetivo an con (97 imágenes). El modelo alcanzó un alto desempeño para clasificar las nueve clases restantes con F1 superiores a 96 % (Cuadro 4).

Los resultados obtenidos muestran que los modelos CNN híbridos mejoran la precisión global de clasificación (ACC) de los modelos CNN. En este estudio, el modelo de aprendizaje SVM fue ligeramente superior a RF; sin embargo, SVM utilizó 9000 características extraídas de CNN-M y RF utilizó 300 características de CNN-M, con desempeños ligeramente inferiores. En términos de tiempos computacionales CNN-M-SVM empleó aproximadamente dos veces más recursos que CNNM-RF. Los resultados coinciden con lo reportado por ^{Khozeimeh et al. (2022)}.
