INTRODUCCIÓN

El Complejo Volcánico Agua de la Piedra (CVAP) está constituido por una asociación lávico piroclástica, emplazada en el norte de la Patagonia extrandina, entre los paralelos 41° 35' y 41° 45' y los meridianos 68° 50' y 69° (Figura 1). Ha sido considerado (^{Remesal et al., 2001}, ²⁰⁰², ²⁰⁰⁶; ^{Salani et al., 2006}) como un exponente del magmatismo post meseta dentro de la Provincia Magmática de Somún Curá (de edad oligocena-miocena), integrada por una primer etapa efusiva que forma una extensa meseta basáltica y un conjunto de complejos bimodales traquítico basálticos tradicionalmente asignados a una segunda etapa efusiva. Esta etapa post meseta se emplaza como sierras en el interior y la periferia de la meseta basáltica (centros bimodales) y como centros monogenéticos menores de composiciones basálticas.

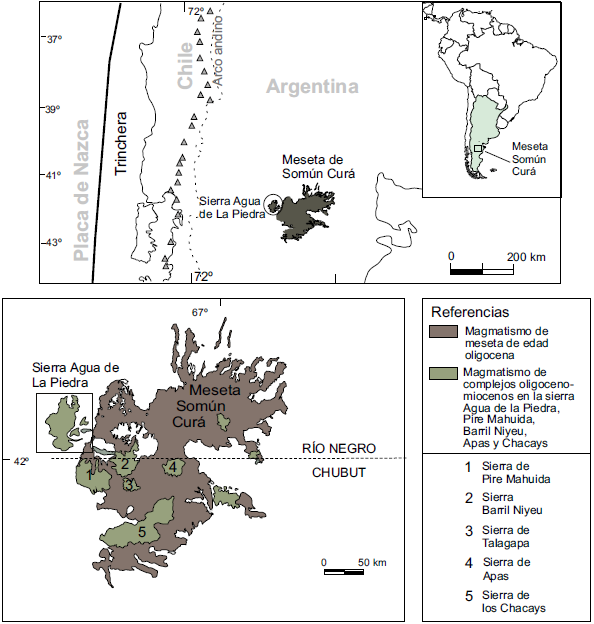

Figura 1 Mapa de ubicación de la Sierra Agua de la Piedra en el contexto de la Provincia Magmática Somún Curá con los principales elementos tectónicos del norte de la Patagonia. Se destaca la localización periférica de los Complejos Volcánicos Agua de la Piedra, Pire Mahuida, Chacays y Telsen y la disposición en sectores centrales de los complejos Apas, Barril Niyeu y Alta Sierra de Somún Curá.

El vulcanismo basáltico inicial de la meseta de Somún Curá, las efusiones monogenéticas y los complejos bimodales, se han emplazado contemporáneamente al régimen tectónico extensional que caracteriza el Oligoceno tardío-Mioceno inferior en el arco andino, con desarrollo de cuencas de antearco o retroarco (^{Remesal et al. 2012}). El margen Pacífico de Sudamérica estaba entonces dominado por un movimiento de tipo transcurrente (^{Somoza y Ghidella, 2005}) que duró hasta hace ~25 Ma. El magmatismo de Agua de la Piedra se encuentra en el área transicional entre el arco y el antepaís a 350 km de la trinchera donde continúa la dinámica extensional relacionada al arco andino (Figura 1).

La primer caracterización estratigráfica y litológica del vulcanismo de Agua de La Piedra fue realizada en el marco del levantamiento de las Hojas Geológicas Maquinchao 4169-IV (^{Remesal et al. 2001}) y 4166-IV Ingeniero Jacobacci (^{González et al. 2011}). ^{Remesal et al. (2002)} presentaron un estudio más detallado de la estratigrafía incluyendo la cartografía y descripción de las facies litológicas predominantes. El objetivo de esta contribución es dar a conocer los resultados sobre la composición del Complejo Volcánico Agua de la Piedra (CVAP) y particularmente las nuevas evidencias sobre la edad de la sucesión que permiten precisar el evento temporal y replantear los modelos conocidos hasta el presente.

EL COMPLEJO AGUA DE LA PIEDRA

La secuencia responde a una estructura semicircular elongada en dirección NE-SO (Figura 2). Esta estructura está enmarcada por derrames mesetiformes de basaltos y en su núcleo predominan rocas diferenciadas en facies lávicas y piroclásticas interdigitadas, vinculadas a aparatos volcánicos menores. Los basaltos mesetiformes que rodean la sierra por el oeste están separados de los centros de emisión del núcleo del complejo por una depresión marcada por asentamientos que reflejan la erosión del contorno original.

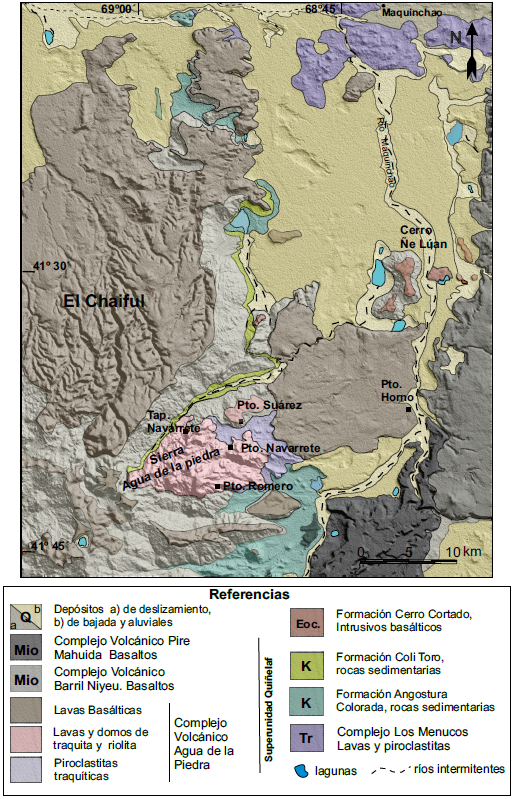

Figura 2 Mapa geológico del Complejo volcánico Agua de la Piedra, modificado de ^{Remesal et al., (2002)} con superposición de sombras calculadas de un modelo digital de elevación.

De acuerdo con la composición y relaciones estratigráficas el CVAP fue enmarcado dentro de la Superunidad Quiñelaf por (^{Franchi et al., 2001}). Esta unidad fue propuesta para incluir los diferentes complejos volcánicos (Alta Sierra de Somún Curá, Apas, Talagapa, etc.) considerados de emplazamiento post meseta en el ambiente de los derrames basálticos oligocenos de Somún Curá. El CVAP constituye la más occidental de las asociaciones de la Superunidad Quiñelaf, concentrándose en una serranía que le da nombre al Complejo, con alturas de hasta 1400 msnm constituida por rocas de composición esencialmente traquítica (^{Remesal et al., 2002}), limitada por mesetas basálticas (Figura 2). El conjunto descansa sobre los depósitos cretácicos de las Formaciones Angostura Colorada y Coli Toro y sobre las rocas volcaniclásticas oligocenas del Grupo Sarmiento (^{Remesal et al., 2001}) lo cual permite asignarle al CVAP una edad oligocena o más joven.

El análisis volcano-estratigráfico indica que la secuencia de los eventos efusivos habría comenzado con la emisión de flujos piroclásticos, a posteriori de los cuales predominaron los flujos lávicos y dómicos de riolitas y traquitas. Finalmente, las efusiones basálticas culminan la secuencia.

De acuerdo a las características composicionales y rasgos texturales se dividió el CVAP en tres facies principales (Figura 2): a) piroclástica traquítica; b) lavas y domos de traquita y riolita y c) lávica basáltica.

FACIES PIROCLÁSTICA TRAQUÍTICA

Los depósitos piroclásticos, fundamentalmente flujos, muestran buenas exposiciones en el centro de la sierra (Figura 3a), en Puesto Navarrete y en el área norte, en la Tapera Navarrete (Figura 2). En Puesto Navarrete, cubierta por una potente secuencia traquítica (200 m), esta facies está representada por un depósito matriz soporte (Figura 3b), de color pardo, deleznable, sin estructura interna y conteniendo líticos de traquitas y hialotraquitas de hasta 4 cm. Este nivel piroclástico -de un espesor promedio de 2 metros- puede seguirse con relativa continuidad hasta 5 km al oeste de puesto Horno, donde asoman cubiertos por coladas basálticas (Figura 2).

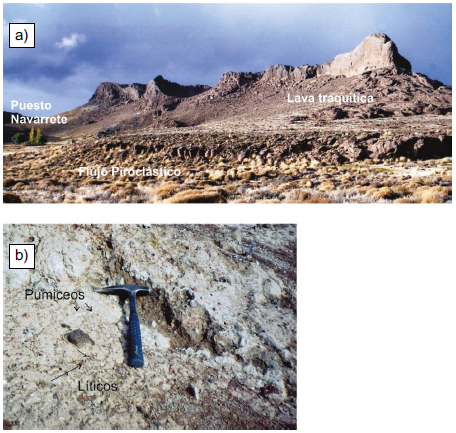

Figura 3 a) Vista panorámica de la Sierra Agua de la Piedra desde Puesto Navarrete. Afloramiento de flujo piroclástico en la base de la secuencia traquítica b) Detalle del flujo piroclástico traquítico.

En la Tapera Navarrete aflora una secuencia, de 20 metros, que presenta en la base una brecha constituida por fragmentos angulosos de vulcanita de 0.4 a 2.5 cm (Figura 4.1), sucedida por depósitos de flujo piroclástico de color blanco, integrados mayormente por pumíceos en los niveles más bajos.

Figura 4 Mosaico de fotomicrografías de algunas muestras de las unidades volcánicas estudiadas por microscopía óptica. 1: Toba cristalolítica, en la cual se distinguen líticos volcánicos subredondeados, en el sector inferior derecho cristaloclasto de clinopiroxeno, cristales de feldespato alcalino y matriz parcialmente desvitrificada. 2: Brecha en la Tapera Navarrete con fragmentos angulosos y subangulosos, de vulcanitas cubiertos por pátina arcillosa. 3: Glomérulo de anortoclasa (Anort), con macla de Periclino y núcleo inhomogéneo. 4: Traquita porfírica con fenocristales de feldespato alcalino (Feld) y biotita (Bt) reemplazada por opacos. Pasta vítrea con fragmentos de cristales de diversos tamaños. 5: Lava dómica de composición traquitíca en Puesto Suárez. Pasta bostonítica compuesta por feldespatos alcalinos, sanidina (S) euhedral a subhedral, cuarzo (Q) intersticial y anfíbol alcalino (Anf) en cristales muy pequeños. 6: Microfenocristales de olivina (Ol), y minerales opacos en pasta pilotáxica, con mesostasis parcialmente desvitrificada. 7: Fenocristal de augita titanífera (Cpx), con bordes en desequilibrio con el líquido en una pasta fluidal de grano fino. 8: Basalto afírico, vesicular con pasta de textura intersertal gruesa integrada por plagioclasa, parches de augita titanífera (Cpx), olivina iddingsitizada (Ol) y minerales opacos. El bandeamiento está definido por sectores con distinta participación de vidrio pardo.

Los depósitos de flujo piroclástico se caracterizan por un incremento de la proporción de litoclastos (30%) de vulcanitas (traquitas) hacia la parte superior de la unidad. El tamaño máximo de los litoclastos es 2 cm. Sobre el flujo piroclástico se dispone una toba fina, con lentes de toba de grano grueso, en parte con laminación entrecruzada. Petrográficamente estos depósitos en general corresponden a tobas cristalolíticas, con cristales de plagioclasa, arfvedsonita y aegirina y fragmentos líticos de traquitas y piroclastitas (Figura 4.2). La matriz vítrea está compuesta por trizas en forma de burbuja y cristales fragmentados. Presenta un alto grado de alteración arcillosa y está cubierta por una pátina de óxidos de hierro. Se distinguen bancos silicificados, y un conglomerado (3 metros), con 70% de componentes líticos volcánicos que en algunos casos alcanzan 7 cm de longitud.

FACIES DE LAVAS Y DOMOS DE TRAQUITA Y RIOLITA

Las rocas lávicas diferenciadas forman el núcleo del Complejo, cubren un área aproximada de 200 km² y determinan los relieves más prominentes. Los flujos tienen en promedio recorridos del orden de los 2 a 3 km. Se han observado excelentes afloramientos en los alrededores de los Puestos Navarrete, Romero y Suárez.

Domos traquítícos

En el Puesto Suárez, las traquitas forman un cuerpo dómico pequeño, con una potencia de aproximadamente 100 m, con evidencias de flujo (Figura 5). La parte central del domo tiene estructuras cavernosas y está formada por una roca de textura granosa y con alteración, que resulta en el desarrollo de sectores porosos con rellenos de material arcilloso. Hacia los márgenes se incrementa la fluidalidad y aparece una roca bandeada. Petrográficamente la parte central corresponde a una traquita escasamente porfírica con fenocristales máficos en una pasta bostonítica, constituida esencialmente por sanidina y anortoclasa, con aegirina-augita subhedral y hojuelas de anfíbol arfvedsonítico, pleocroico del verde a pardo verde (Figura 4.5). La variedad más fluidal tiene texturas traquíticas con formación de cuarzo intersticial, parches de tridimita, y presenta los fenocristales reemplazados por opacos. El bandeamiento está definido por sectores con distinta participación de vidrio pardo en forma de lentículas oscuras. Por la composición, contornos y plasticidad, que muestran las lentículas se interpreta que corresponderían a fragmentos pumíceos colapsados y fundidos, en los que las evidencias de la estructura interna original habrían desaparecido.

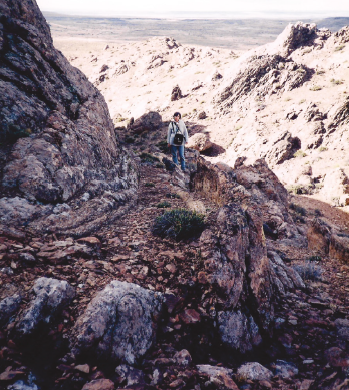

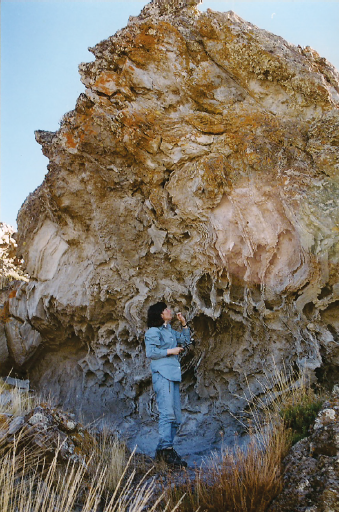

Figura 5 Domo traquítico en Puesto Suárez, mostrando la estructura interna y evidencias de flujo.

Riolitas

Las riolitas están subordinadas en volumen a las traquitas. Un afloramiento aislado aparece al noroeste del Puesto Suárez y otro parcialmente brechoso está emplazado al sudeste del Puesto Romero, en el sector sur de la sierra. El primero es un cuerpo muy fluidal que muestra flexuramiento de flujo y estructuras en panal de abeja por escape de gases. Los filetes de flujo están lavados y resultan en oquedades y alineación de cavidades (Figura 6). En parte se distingue una autobrecha muy erosionada. La roca es una riolita porfírica con grandes fenocristales de cuarzo con bordes engolfados y en menor cantidad de feldespato alcalino. El feldespato es sanidina, límpida, en individuos subhedrales y euhedrales, equidimensionales al igual que en la pasta, por lo cual se los diferencia de los de anortoclasa. Se asocian formando glomérulos. Aparece mica castaña oscura, rica en Ti, con los bordes reabsorbidos en opacos, reacción que en algunos cristales aparece generalizada. La pasta está compuesta por intercrecimientos microgranosos a felsíticos producto de desvitrificación y anfíbol verde azulado, pleocroico del pardo al verde oscuro, distribuido en toda la roca y orientado según la fluidalidad.

Figura 6 Lava riolítica al sur de El Chaiful (41°40'4''S 68°58'16''O) con evidencias de fluidalidad.

El flujo lávico del sector sur del Complejo (Puesto Romero, Figura 2) presenta una unidad brechosa inferior con clastos de riolita vítrea muy fina de 3-4 cm hasta bloques de 50 cm, rodeada de lava vítrea que rompe en lajas finas. Aparecen tres niveles con disyunción columnar perfecta, más o menos apretada. Esta variedad es escasamente porfírica a glomeruloporfírica con pastas granofíricas y esferulíticas en la que se observan cristales mayores aislados, mosaicos de cuarzo poligonal, anfíbol alcalino anhedral y agujas de opacos.

FACIES LÁVICA BASÁLTICA

Las rocas basálticas afloran en forma discontinua en el sector sur mientras que hacia el norte constituyen extensos derrames mesetiformes. En esta facies se reconocen dos grandes grupos:

GEOQUÍMICA

Se presentan 7 análisis químicos de roca total (elementos mayores, menores y traza, Tabla 1) determinados por los métodos ICP-ES e INAA, según el procedimiento de determinaciones LITORESEARCH en Actlabs, Canadá.

De acuerdo a los resultados analíticos, las rocas del CVAP integran una serie alcalina bimodal con términos basálticos/traquibasálticos y traquíticos/riolíticos (Figura 7; ^{Le Maitre et al., 1989}).

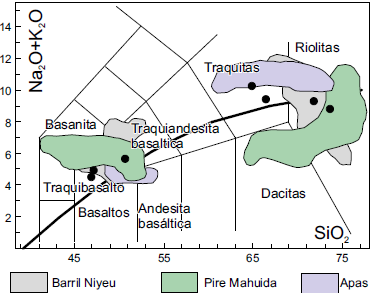

Figura 7 Clasificación de las rocas del Complejo Volcánico Agua de la Piedra según los parámetros de ^{Le Maitre et al. (1989)}. A modo de comparación se dibujaron los campos representativos de muestras correspondientes al Complejo Volcánico Apas, al Complejo Volcánico Barril Niyeu (^{Remesal et al., 2006}; ²⁰¹²) y al Complejo Volcánico Pire Mahuida (^{Salani, 1990}, ¹⁹⁹⁶).

Los contenidos de sílice de los basaltos están entre 48-51% y las rocas más diferenciadas alcanzan un valor promedio de 75%, así la información preliminar advierte sobre una brecha marcada entre 53 y 67% de SiO₂. Brechas composicionales semejantes también fueron reconocidas en los otros complejos del ambiente post-meseta (^{Remesal et al., 2004} y ^{Salani et al., 2006}).

En términos comparativos, otros complejos como Apas y Barril Niyeu (Figura 1) tienen una distribución álcalis-sílice parecida (Figura 7). El carácter alcalino del CVAP se expresa en los elevados tenores de álcalis acompañados por la presencia de Ol y Ne en la norma de los basaltos y la ausencia de An en los términos traquítico-riolíticos.

El MgO tiene una fuerte correlación negativa con la SiO₂, evidenciando el fraccionamiento de olivina especialmente en el rango de los basaltos y alcanza valores muy bajos en las rocas diferenciadas (Figura 8a).

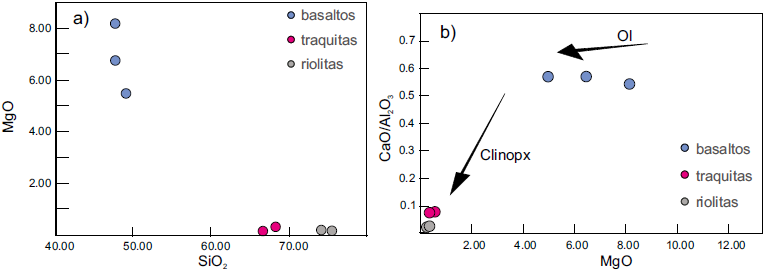

Figura 8 a) El diagrama de variación MgO versus SiO₂ muestra la fuerte tendencia de empobrecimiento en MgO por cristalización de olivina en las etapas iniciales de la diferenciación de la secuencia y pone en evidencia la importante brecha composicional entre basaltos y rocas diferenciadas. b) El diagrama de covariación CaO/Al₂O₃ versus MgO corrobora el fraccionamiento de olivina y marca la tendencia de evolución según el fraccionamiento de clinopiroxeno entre basaltos y traquitasriolitas.

La relación CaO/Al₂O₃ puede ser utilizada como índice de fraccionamiento de clinopiroxeno. El CaO muestra rangos de valores amplios mientras el Al₂O₃ se mantiene esencialmente constante para el grupo de basaltos sugiriendo una línea de descenso del líquido con fraccionamiento de olivina y clinopiroxeno. El CaO se correlaciona positivamente con la relación CaO/Al₂O₃, y esta tendencia muestra que es improbable el fraccionamiento de plagioclasa en los términos básicos, lo cual es coincidente con la fuerte variación de pendiente de la relación CaO/Al₂O₃ que disminuye con el MgO (Figura 8b) y con la falta de anomalía de Eu (Figura 9).

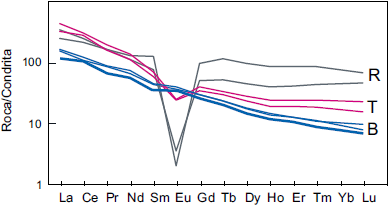

Figura 9 Diagrama de tierra raras para las rocas del Complejo Volcánico Barril Niyeu. Se utilizaron los valores de normalización propuestos por ^{Sun and McDonough (1989)}. Riolitas (R) (Traquitas (T) y Basaltos (B).

El conjunto mineralógico olivina - clinopiroxeno parece gobernar las primeras etapas en la evolución de la serie, mientras que en una segunda etapa el feldespato alcalino habría jugado un rol importante en la diferenciación de los líquidos más ricos en sílice (Figura 8a y 8b).

Los elementos traza muestran covariaciones lineales positivas fuertes (Figura 10a y 10b) marcando su comportamiento altamente incompatible. La constancia en las concentraciones de los elementos puede asumirse como resultado de procesos de fraccionamiento.

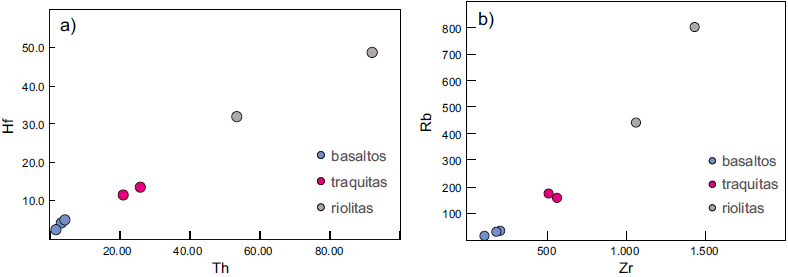

Figura 10 Diagramas de covariación entre elementos incompatibles. a) en el diagrama Hf vs. Th las muestras tienen una distribución que atestigua una incompatibilidad semejante de ambos elementos en la secuencia. b) el diagrama Rb vs. Zr parece indicar una mayor incompatibilidad del Rb según se desprende de la distribución de valores.

La composición de elementos menores y traza de las distintas facies identificadas se presentan en las Figuras 9 y 11 como diagramas multielementos y de tierras raras.

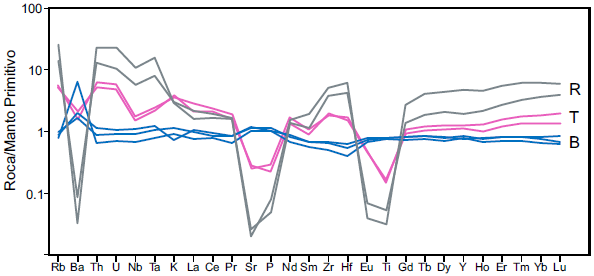

Figura 11 Diagrama multielementos para elementos traza normalizados a los valores del Manto Primitivo según la propuesta de ^{Sun and McDonough (1989)}. Riolitas (R), Traquitas (T), Basaltos (B).

Los patrones revelan un incremento neto en las concentraciones de las TR con la diferenciación. Los basaltos presentan relaciones (La/Yb)_n 9-14 en tanto que las rocas diferenciadas oscilan entre 7-18 (Figura 9). Traquitas y riolitas muestran un patrón poco fraccionado para el segmento TRM-TRP que las distingue de los basaltos. Estos presentan dispersión en las concentraciones de TRL con respecto a las TRP interpretada como una variación en la dinámica de la fusión.

El patrón multielemento (Figura 11) de las rocas diferenciadas contrasta con el de los basaltos presentando fuertes anomalías. La marcada anomalía de Eu pone en evidencia el fraccionamiento de feldespatos como proceso de diferenciación y está acompañada por profundas depresiones en Ba, Sr. A su vez se observan empobrecimientos en P y Ti y enriquecimientos en Rb, Th, Hf y Zr. Si bien Nb y Ta se destaca con valores altos hay un comportamiento diferenciable entre ambos que es más notorio y opuesto en traquitas y riolitas que en los basaltos. El par U-Th se enriquece notablemente en las rocas diferenciadas. Los basaltos se distinguen por anomalías positivas en Ba y solamente la correspondiente a los derrames nororientales tiene una débil anomalía negativa en K.

Las rocas de alta sílice suelen tener importantes depresiones en Sr, Ba y Eu. ^{Halliday et al. (1991)} proponen que las depresiones en Sr y Ba se vinculan al fraccionamiento de feldespato alcalino más que de plagioclasa. Por lo cual, si bien no puede descartarse, a la luz de los análisis disponibles, la posibilidad de plagioclasa en el conjunto mineral que se fracciona o incluso de apatita, parece que estos elementos se empobrecen por su compatibilidad en el feldespato alcalino (^{Henderson and Pierozynski, 2012}).

GEOCRONOLOGÍA

Geocronología U-Pb SHRIMP

Metodología

Se procesó menos que 1 kg de roca para las dos muestras investigadas. Las muestras fueron trituradas, molidas y tamizadas por tamiz malla 60 (0.25 mm), lavadas para remover las fracciones limo y arcilla. El material restante, correspondiente a arena fina y muy fina, fue secado y procesado por dos líquidos pesados LST (tungstato litio-sodio, densidad 2.82) y TBE (tetra-bromo-etano, densidad 2.98). El concentrado de minerales pesados fue separado en cuatro fracciones usando separador magnético Frantz®. Utilizando una inclinación de 5^o y una corriente de 1 ampere de la fracción menos magnética. Luego los cristales de circón se montaron en disco epoxy de 2.5 cm junto con los estándares analíticos. El montaje fue pulido y cubierto con carbón para para su estudio mediante microscopía electrónica y obtener imágenes con un Microscopio de barrido electrónico TESCAN-VEGA3 en el Centro de Microscopía, Caracterización y Microanálisis de la Universidad de Western Australia. La cubierta de carbón fue removida y reemplazada por una cubierta de oro para análisis U-Pb por SHRIMP.

Los análisis isotópicos U-Pb en Sensitive High Resolution Ion MicroProbe (SHRIMP II) se realizaron en la Universidad Curtin en varias sesiones utilizando un área analítica circular de 20-25 μm de diámetro. Detalles del procedimiento analítico figuran en ^{De Laeter y Kennedy (1998)}. Los análisis individuales se componen de 9 mediciones (¹⁹⁶Zr₂O, ²⁰⁴Pb, señal de fondo, ²⁰⁶Pb, ²⁰⁷Pb, ²⁰⁸Pb, ²³⁸U, ²⁴⁸ThO, ²⁵⁴UO), repetidas en cinco scaneos. Se utilizó el estándar NBS611 para identificar la posición del pico de masa ²⁰⁴Pb, mientras que para la calibración del contenido de U y la determinación de la relación Pb/U ratio se utilizó BR266 (559 Ma, 903 ppm U; ^{Stern, 2001}). Debido a la cantidad extremadamente baja de plomo radigénico (promedio 1.12 ppm de ²⁰⁶Pb y 63 ppb de ²⁰⁷Pb) se tomaron las siguientes medidas:

• a) La ubicación del pico de masa ²⁰⁶Pb no fue centrada.

• b) El tiempo de conteo de ²⁰⁶Pb se incrementó con respecto al usual de 10 hasta 30 segundos;

• c) La cantidad de ²⁰⁷Pb no se corrigió por la presencia de plomo común. La corrección de plomo común presente en las relaciones ²⁰⁶Pb/²³⁸U y edades fue hecha usando la cantitad de ²⁰⁷Pb (en vez de ²⁰⁴Pb).

Los datos fueron procesados usando el software SQUID© 2.50 (^{Ludwig, 2009}) y las edades calculadas usando el software Isoplot© 3.75 (^{Ludwig, 2012}). Las edades ²⁰⁶Pb/²³⁸U presentadas están calculadas en el nivel 2a usando el algoritmo TuffZirc (^{Ludwig, 2012}).

Resultados

La muestra MQ 575, proveniente de Puesto Navarrete, es una traquita con cristales de circón de 150 micrones en promedio que en su mayor parte se encuentran en fragmentos, tienen zonación marcada, (delgada y fina). Los granos son magmáticos, con un contenido promedio de U de 124 ppm y promedio Th/U de 0.73 Posee un circón heredado con una edad de 560 ± 9 Ma y baja relación Th/U=0.057 (Tabla 2).

Tabla 2 Datos isotópicos U-Pb de circones de las muestras 575 (41° 40'31''S; 68°55'26"O) y 570 (41°38'04"S; 68° 52'28"O).

Spot	U (ppm)	Th (ppm)	232Th/ 238U	7-corr ppm 206Pb	7-corr %com 206Pb	7-corr 206Pb/ 238U	% err	Uncorr. 207Pb/ 206Pb	% err	7-corr 238U/ 206Pb	% err	7-corr 208Pb/232Th		207corr 206Pb/238U Age	1s err	204corr 206Pb/238U Age	1s err
MQ575, Traquita
1321G.1-1	154	120	0.81	0.59	3.35	0.00500	0.78	0.07314	13.92	199.9516	0.78	0.0016	20.12	32.2	0.8	28.5	1.9
1321G.2-1	86	52	0.62	0.37	4.03	0.00503	1.24	0.07856	17.90	198.9377	1.24	0.0017	21.28	32.3	1.3	32.4	1.7
1321G.3-1	95	63	0.69	0.36	2.65	0.00500	0.86	0.06764	20.06	199.9537	0.86	0.0018	17.41	32.2	0.9	27.9	2.3
1321G.4-1	68	44	0.66	0.27	11.99	0.00510	2.84	0.14155	25.92	195.9903	2.84	0.0011	84.19	32.8	2.9	29.4	4.1
1321G.4-2	121	76	0.64	0.47	1.14	0.00516	0.78	0.05573	19.48	193.6423	0.78	0.0015	17.59	33.2	0.8	29.0	2.1
1321G.4-3	190	110	0.60	0.83	2.32	0.00487	1.12	0.06497	13.89	205.2053	1.12	0.0014	20.28	31.3	1.1	32.5	1.2
1321G.4-4	164	187	1.18	0.67	0.98	0.00504	1.19	0.05445	18.77	198.4065	1.19	0.0018	9.43	32.4	1.2	30.6	1.6
1321G.4-5	511	28	0.057	39.81	0.12	0.09067	0.58	0.05976	1.15	11.0268	1.79	0.0242	15.86	559.5	9.8	560.1	9.7
1321G.5-1	99	60	0.63	0.43	5.39	0.00476	1.71	0.08922	17.06	210.1704	1.71	0.0007	48.83	30.6	1.6	32.1	1.6
1321G.5-2	179	148	0.85	0.77	1.57	0.00505	0.75	0.05906	15.33	197.8598	0.75	0.0016	11.21	32.5	0.8	32.3	0.9
1321G.8-1	93	62	0.68	0.34	2.81	0.00524	0.82	0.06890	19.81	190.6660	0.82	0.0021	14.82	33.7	0.9	27.6	2.4
MQ570, Riolita
1319F.2-1-2	305	370	1.25	1.28	0.00	0.00485	2.19	0.04966	12.89	206.3893	2.19	0.0015	5.31	31.2	0.7	31.3	0.6
1319F.2-2	323	331	1.06	1.40	0.00	0.00499	2.06	0.05433	10.86	200.4467	2.06	0.0015	5.68	32.1	0.7	32.4	0.6
1319F.3-1-45	92	58	0.64	0.39	0.00	0.00483	4.01	0.07047	25.23	206.9170	4.01	0.0016	15.49	31.1	1.2	32.0	1.1
1319F.3-2	383	396	1.07	2.98	2.16	0.00061	29.52	1.08841	1.90	112.7973	1.82	0.1388	1.97	3.9	1.2	56.9	1.0
1319F.3-3	360	198	0.57	1.54	0.00	0.00489	2.03	0.06130	9.88	204.4439	2.03	0.0016	6.04	31.5	0.6	32.0	0.6
1319F.4-1	876	1428	1.68	3.81	0.00	0.00506	1.54	0.04767	5.70	197.5612	1.54	0.0016	2.34	32.5	0.5	32.6	0.5
1319.F-4-2	334	284	0.88	1.44	0.00	0.00498	2.03	0.05528	10.39	200.9621	2.03	0.0016	5.13	32.0	0.6	32.3	0.6
1319F.5-1	334	277	0.86	1.42	0.00	0.00489	1.88	0.05373	9.51	204.5554	1.88	0.0015	4.61	31.4	0.6	31.7	0.6
1319F.6-1	630	746	1.22	2.61	0.00	0.00481	1.79	0.04911	8.16	207.9591	1.79	0.0016	3.45	30.9	0.6	31.0	0.5
1319F.6-2	523	506	1.00	2.24	0.00	0.00496	1.92	0.05112	8.60	201.7331	1.92	0.0014	4.21	31.9	0.6	32.1	0.6
1319F.7-1	70	47	0.70	4.87	1.84	0.08071	1.95	0.04847	14.61	12.3893	1.95	0.0207	9.58	500.4	9.4	495.1	9.6
1319F.7-2	254	213	0.87	1.10	0.00	0.00503	2.22	0.05206	13.87	198.7887	2.22	0.0017	5.89	32.3	0.7	32.6	0.7

En la lava riolítica de Puesto Suárez, MQ 570, los circones tienen tamaños entre 80 y 250 micrones, presentan zonación difusa con zonas amplias. En general, muestran formas redondeadas hecho que se atribuye a procesos de reabsorción magmática; algunos ejemplares conservan las formas euhedrales (Figura 12). Los circones son magmáticos, con un contenido promedio de U de 403 ppm, y promedio Th/U de 1.00 (Tabla 2).

Figura 12 Imagen de catodoluminiscencia mostrando los circones analizados en la muestra MQ 570.

Se han determinado dos circones heredados que presentan una edad paleocena 56.9 ± 1 Ma Th/U de 1.07 (F.3-2) y otra cámbrica 500 ± 9 Ma y con Th/U de 0.70 (F7-1).

En el caso de la muestra MQ575 la edad fue determinada a partir de 10 granos y es de 32.32 +0.48 -0.98 Ma y para la MQ570 se utilizaron 10 de 12 granos resultando una edad de 32.01 +0.51 -0.34 Ma correspondiendo al Oligoceno Tardío-Rupeliano (Figura 13).

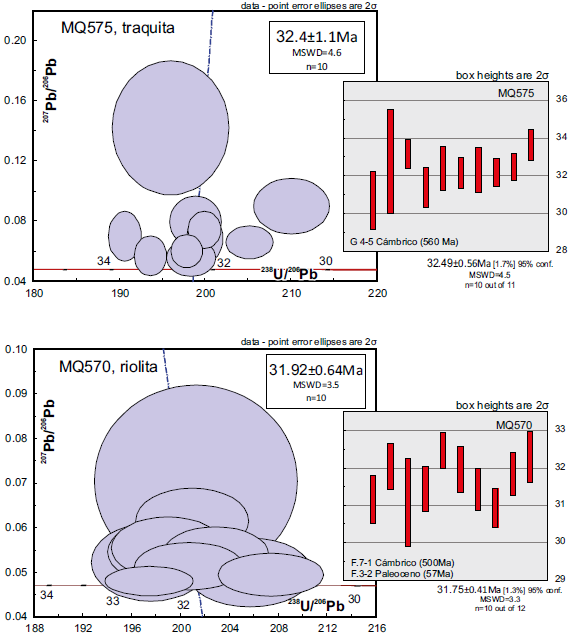

Figura 13 Diagramas de concordia inversa (²⁰⁷Pb/²⁰⁶Pb vs. 206Pb/238U) de edades de circones magmáticos de las muestras analizadas (edades concordia: 32.4±1.1Ma y 31.92±0.64Ma y edades media de los mismos circones analizados (32.49±0.56 y 31.75±0.41 Ma).

DISCUSIÓN

El CVAP integra la Provincia Magmática Somún Curá junto con los complejos volcánicos de Alta Sierra de Somún Curá, Apas, Barril Niyeu, Pire Mahuida, Sierra Negra de Telsen, Sierra de Los Chacays y Talagapa.

La mayoría de los grandes complejos bimodales dentro de la Provincia Magmática Somún Curá están alineados a lo largo de una faja de orientación ONO-ESE, definida como una megaestructura (^{Salani et al., 2010} y ^{Remesal et al., 2012}) que favoreció el magmatismo post meseta.

El CVAP se encuentra en el sector más occidental de esta estructura en el límite de la meseta basáltica de Somún Curá. ^{Remesal et al. (2004}, ²⁰¹²⁾ y ^{Salani et al. (2006)} mencionan una asociación litológica semejante en distintos complejos, representada por una secuencia general que inicia con una facies eruptiva ácida, lavas y flujos piroclásticos y culmina con facies basálticas. Sin embargo, existen ligeras diferencias, por ejemplo en el CVAP los flujos piroclásticos fueron caracterizados como flujos piroclásticos traquíticos mientras que en otros complejos tienen composiciones mayoritariamente riolíticas (Pire Mahuida, Barril Niyeu; ^{Remesal et al., 2012}, ^{Salani, 1990}). Los flujos y domos traquíticos y los basaltos son comparables en los distintos complejos volcánicos.

Petrográfica y químicamente la secuencia del CVAP es alcalina. Las rocas traquíticas presentan sanidina, anortoclasa y aegirina y los basaltos olivina y augita titanífera. Una brecha composicional ha sido detectada como característica en la geoquímica de la mayoría de los complejos en el contexto de la provincia magmática.

El proceso de cristalización fraccionada en un sistema magmático puede evaluarse a través de gráficos de covariación de elementos traza incompatibles con enriquecimiento como en el caso de la secuencia analizada (Figura 10). El conjunto de fraccionamiento estaría representado por olivina y clinopiroxeno en los tramos de basalto a traquita y feldespatos en la parte más evolucionada de la serie.

Sin embargo, la cristalización fraccionada no es el único proceso cristal líquido que define tendencias lineales. Por este motivo no se descartan otros procesos que podrían corroborarse con estudios más específicos (isótopos, balance de masas). La información geoquímica disponible no aporta evidencias sobre procesos de asimilación cortical y es limitada para explorar los posibles controles de fuente y de cámara de estas rocas. En este sentido, ^{Remesal et al. (2012)} presentaron relaciones isotópicas para el Complejo Volcánico Barril Niyeu, emplazado en el sureste de Agua de la Piedra dentro de la Provincia Magmática Somún Curá, a partir de las cuales sugieren una asociación consanguínea y descartan la participación de rocas de la corteza superior en la línea evolutiva de la serie.

Una de las principales discusiones sobre la asociación magmática de Somún Curá, es la referida al rango temporal durante el cual se extendieron las efusiones que construyeron este gran campo volcánico. El evento basáltico, que originó la meseta de Somún Curá se habría desarrollado principalmente en el Oligoceno, a partir de los 33 Ma (^{Ardolino y Franchi, 1993}); ^{Ardolino (1981)} propone dos picos de efusividad, uno entre los 33 y 31 Ma y otro entre los 27 y 25 Ma. Este último coincide con el determinado por ^{Remesal (1988)} y ^{Orgeira y Remesal (1993)} entre 26 y 27 Ma. El conocimiento de la edad del vulcanismo post meseta (complejos bimodales y centros monogenéticos) se basa mayormente en determinaciones K-Ar y Rb-Sr y las edades U-Pb publicadas recientemente para el Complejo Volcánico Pire Mahuida (^{Salani y Santos, 2014}, ^{Salani et al., 2014}, Tabla 4) y el Complejo de la Sierra de los Chacays (^{Cordenons et al., 2014}, Tabla 4).

El conjunto de edades del volcanismo post-meseta indica un pico de actividad en el Mioceno temprano.

Los estudios realizados en el CVAP (^{Remesal et al., 2001}) establecieron con base en la similitud litológica y los patrones de evolución con otros complejos, que este vulcanismo fue sincrónico a las efusiones post-meseta del Mioceno.

Sin embargo, las nuevas edades obtenidas son más antiguas que las esperadas. Los dos flujos traquíticos datados tienen edades de 32.41 +0.80 -0.25 Ma y 31.88 +0.47 -0.80 Ma. Un ejemplar de traquita del Complejo fechado por K-Ar sobre roca total dio una edad (31.7 ± 0.9 Ma) consistente con estos resultados (^{Remesal y Salani, 2018}, Tabla 4). Cuando se compara las edades obtenidas para el CVAP con el resto de las asociaciones post meseta, es evidente que el CVAP representa uno de los complejos más antiguos de la Provincia Magmática Somún Curá. Resultados geocronológicos recientemente publicados (Tabla 4) indican que el Complejo Volcánico Sierra de los Chacays (CVSCH) también corresponde a un episodio de emplazamiento temprano respecto de otros complejos. Particularmente estos dos complejos se disponen en sectores marginales de la meseta, el CVAP en el extremo oeste y el CVSCH en el extremo sudeste (Figura 1).

De acuerdo a los datos disponibles de las rocas félsicas, se interpreta que las efusiones traquíticas y riolíticas serían poco posteriores o coetáneas con las primeras etapas del magmatismo de meseta. Los basaltos de Agua de la Piedra cubren a los cuerpos traquíticos, la edad determinada por K-Ar de 24.4±0.9 indica que podrían ser sincrónicos con los eventos basálticos miocenos de otros complejos bimodales (Basalto Loma Larga del Complejo de la Sierra de Apas, Tabla 4) y los de centros basálticos monogenéticos (cerro dos Hermanos).

Las volcanitas presentan circones magmáticos heredados tanto del Paleoceno (56.9 ± 1 Ma) como así también herencias más antiguas de 495 ± 9.6 Ma (Cámbrico Serie 2) y 560 ± 9.7 Ma (Neoproterozoico, Ediacariano).

En cuanto a la herencia más joven encontrada en la lava riolítica de Puesto Suárez, corresponde a un circón que presenta una relación Th/U de 1.07 coherente con un origen magmático. Con respecto a la posible procedencia se debe mencionar que, en proximidades del Complejo Agua de la Piedra, y rodeando al núcleo de la sierra afloran una serie de cuerpos ígneos atribuidos a un evento paleógeno inferior de amplia distribución en el ambiente patagónico extrandino. Este evento agrupa un magmatismo alcalino mesosilícico a básico principalmente subvolcánico. En el área se encuentra representado por la Formación Cerro Cortado definida por ^{Nullo (1978)} , y sus equivalentes El Buitre (^{Ardolino y Franchi, 1993}) y El Canquel (^{Lema y Cortés, 1987}).

Este magmatismo fue datado en diversas localidades de la Patagonia, mediante K-Ar en roca total (^{Nullo, 1978}; ^{Coira, 1979}; ^{Coira et al., 1985}; ^{Lema y Cortés, 1987}; ^{Linares y González, 1990}; ^{Ardolino y Franchi, 1993}; ^{Vietto y Bitschene, 1994}; ^{Ardolino et al., 1995}; ^{Chelotti et al., 1996}; ^{Salani et al., 2001}), con un rango de edades entre el Paleoceno y el Eoceno; el pico de actividad parece corresponder al Eoceno temprano, perdurando hasta el Eoceno medio, con edades comprendidas entre 58±5 y 40±5 Ma.

Se interpreta que los cuerpos mesosilícicos más antiguos de la Formación Cerro Cortado habrían sido la fuente local del circón de la riolita de Puesto Suárez.

En cuanto a las herencias más antiguas, regionalmente se conoce con precisión la edad de cristalización de una unidad cámbrica inferior (Granodiorita Tardugno; ^{Chernicoff y Caminos, 1996}) datada en 522.8 ± 2.1 Ma (^{Chernicoff et al., 2013}) a 528.5 ± 3.5 (^{Rapalini et al., 2013}), en este último caso con circones heredados de ca. 610 Ma.

Asimismo, los picos dominantes de los circones detríticos de las unidades metasedimentarias Formación Nahuel Niyeu y Formación El Jagüelito constituyen una evidencia, si bien más indirecta, de la ocurrencia de un sustrato magmático cámbrico en la región. La unidad metasedimentaria Formación Nahuel Niyeu, de edad ordovícica inferior (edad de los circones más jóvenes 482-490 Ma), tiene un pico dominante de ca. 515 Ma (^{Pankhurst et al., 2006}), y su equivalente en la región atlántica, Formación El Jagüelito -levemente más antigua (edad del circón más joven ca. 510 Ma; Cámbrico serie 2) - presenta un pico de ca. 523-538 Ma (^{Naipauer et al., 2010}; ^{Pankhurst et al., 2006}; ^{González et al., 2018}).

Se debe destacar que la Granodiorita Tardugno, fue interpretada como un magmatismo de arco, un remanente del arco magmático de Ross (^{Chernicoff et al., 2013}; ^{González et al., 2018}) o una extensión del arco magmático pampeano (^{Rapalini et al., 2013}).

La baja relación Th/U=0.057 que presenta el circón G4-5 de la muestra MQ 575 (560.1 ± 9.7) indica una herencia metamórfica (^{Vavra et al., 1999}). Por el contrario, el circón heredado presente en la traquita MQ570 tiene una relación Th/U= 0.70 en el rango de los cristales magmáticos (^{Hartmann y Santos, 2004}).

Los circones más antiguos presentes en las volcanitas del Complejo Agua de La Piedra sugieren la asimilación de material de los granitoides de arco de edades neoproterozoicas y cámbricas. Sin embargo, esta asimilación no se refleja en las evidencias geoquímicas disponibles.

CONCLUSIONES

El Complejo Volcánico Agua de la Piedra constituye una asociación bimodal traquítica/riolitica - basáltica emplazada en el sector centro-sur de la provincia de Río Negro, en el ámbito del Macizo de Somún Curá. Cubre rocas de las formaciones Angostura Colorada y Coli Toro y del Grupo Sarmiento.

La petrografía de la asociación (con feldespatos alcalinos, augita titanífera, biotita rica en Ti, aegirina y arfvedsonita) define una serie alcalina corroborada por la geoquímica de sus elementos mayores y traza. La composición de esta serie es basáltico-traquítica y alcanza el extremo riolítico. El vulcanismo de CVAP es una asociación bimodal con una brecha entre 52 y 66 SiO₂ % por peso. Las tendencias geoquímicas sugieren que la evolución estaría controlada por el fraccionamiento de clinopiroxeno y olivina en los estadios iniciales y a partir de las composiciones traquíticas por feldespatos. No existen evidencias geoquímicas que permitan establecer procesos de asimilación cortical.

Las características litológicas, morfología, rasgos químicos y relaciones estratigráficas vinculan este magmatismo con otras secuencias post meseta de Somún Curá (Apas, Talagapa y Barril Niyeu, etc.), y permiten integrarlo a la Superunidad Quiñelaf. Particularmente se han encontrado rasgos comparables entre la geoquímica de las rocas más evolucionadas de la sierra de Chauchaiñeu y de Apas (Facies Traquitas Claras).

Las edades determinadas para la facies ácida del Complejo Agua de La Piedra 32.41 +0.80 -0.25 Ma (Oligoceno tardío-Rupeliano) y 31.88 +0.47 -0.80 Ma (Oligoceno tardío-Rupeliano) resultan ser más antiguas que las halladas en otras asociaciones bimodales asociadas a la meseta de Somún Curá.

A partir de estos datos surge la necesidad de replantear la cronología de los eventos ácidos y mesosilícicos con respecto a la edad de formación de la meseta. A esta latitud la construcción de los complejos bimodales inicia en el sector occidental en el Oligoceno representado por el magmatismo de Agua de la Piedra y continúa en sectores más orientales del antepaís durante el Mioceno conformando las etapas iniciales de los complejos bimodales Pire Mahuida y Barril Niyeu.

La edad determinada en basaltos del Complejo 24.4±0.9 (Oligoceno tardío- Chattiano) es coherente con los datos de flujos de basaltos de otras asociaciones (Tabla 4) y sugiere su contemporaneidad con los eventos basálticos miocenos de otros complejos bimodales.

Los circones heredados que presentan las traquitas del CVAP provendrían de cuerpos sulvolcánicos paleógenos de la Formación El Buitre y los de edades más antiguas de un arco magmático Neoproterozoico-Cámbrico de acuerdo a las edades reveladas por circones magmáticos y detríticos de distintas unidades del basamento del área patagónica.
