Anexo I

Q1. Di si lucirá la bombilla en las siguientes situaciones. Indica con una flecha por dónde circula la corriente eléctrica.

Q2. Disponemos de dos pilas y una bombilla conectadas según se indica en la figura.

Q3. En el circuito de la figura tenemos una pila, dos bombillas A y B iguales, y una resistencia R intercalada entre las dos bombillas.

Indica cuál de las siguientes situaciones se producirá y da una pequeña explicación.

a) La bombilla B lucirá más que la A.

b) Las dos bombillas lucirán igual.

c) La bombilla A lucirá más que la B.

Q4. De las situaciones siguientes di cual explica correctamente lo qué sucede con la corriente eléctrica:

a) La corriente sale de un polo de la pila y se consume en la bombilla.

b) La corriente sale de un polo de la pila, pasa por la bombilla y vuelve menos corriente a la pila, entrando por el otro polo.

c) La corriente sale por un polo de la pila, pasa por la bombilla, y entra la misma corriente por el otro polo.

d) La corriente sale de los dos polos de la pila y se consume en la bombilla.

Q5. En el interior de una linterna hay tres pilas situadas tal como se indica en la figura. Cuando encendemos la linterna y la bombilla luce:

a) ¿Hay corriente a través de las pilas?

sí □ no □

b) Si es así ¿a través de que pila pasa más corriente?

A □ B □ C □ todas la misma corriente □

Q6. Disponemos de una barra metálica AB con resistencia, conectada a una pila mediante dos cables conductores sin resistencia.

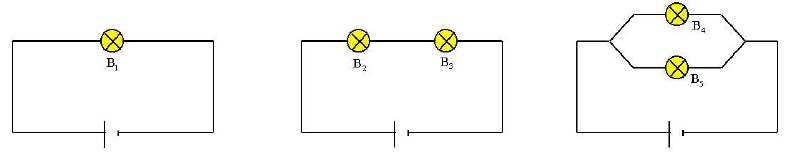

Q7. En los siguientes circuitos todas las bombillas y las pilas son iguales.

¿Qué bombillas lucirán más? ¿Qué bombillas lucirán menos? Ordénalas de más a menos.

Q8. En el siguiente circuito todas las bombillas son iguales.

a) ¿Qué bombillas lucirán más?

b) ¿Qué bombillas lucirán menos?

Desconectamos la bombilla B3 del circuito y no ponemos nada en su lugar.

c) ¿La bombilla B2 lucirá más, menos o igual que antes?

d) ¿Y la bombilla B1?

Q9. Tenemos un circuito formado por una pila, dos bombillas M y N, y dos resistencias. Si desconectamos la bombilla N y no ponemos nada en su lugar, explica:

a) ¿Cómo variará la d.d.p. entre los puntos D y E?

b) ¿Cómo variará el brillo de la bombilla M?

(Comenta las variaciones respecto a la situación inicial, cuando la bombilla N estaba conectada).
