Comportamiento electroquímico de las películas delgadas de CrN/Cr obtenidas variando el potencial bias

Electrochemical behavior of thin films of CrN/Cr obtained varying the bias potential

W. Aperador^1*, J. H. Bautista Ruíz² y O. Pardo Cuervo³

¹ Departamento de Ingeniería Mecatrónica, Universidad Militar Nueva Granada, Carrera 11 No. 101-80, Fax:+57(1) 6343200, Bogotá, Colombia. Autor para la correspondencia. E-mail: g.ing.materiales@gmail.com Tel. (57+1)2757300, Fax (57+1)2147280

³ Escuela de Ciencias Químicas. Universidad Pedagógica y Tecnológica de Colombia. Tunja, Boyacá., Colombia

Recibido 29 de Agosto 2011
Aceptado 15 de Febrero 2012

Resumen

En este artículo se presenta la aplicabilidad de las relaciones de Kramers-Kronig (KK) al estudio de la validez de las medidas de impedancia (EIS) en la variación del potencial bias del CrN/Cr, depositado sobre sustratos de acero AISI4140 por el método de magnetrón sputtering reactivo DC en contacto con NaCl 0.5 M. Los diagramas de Nyquist muestran un comportamiento capacitivo con un módulo de impedancia elevado y dos constantes de tiempo. En la implementación de las integrales de KK se emplearon dos procedimientos: uno, basado en un circuito equivalente que cumple con las relaciones de KK; y otro, en función de una resistencia óhmica conectada en paralelo. Adicionalmente, a partir de las curvas de polarización Tafel se validaron los resultados hallados con EIS. La morfología del recubrimiento se evaluó mediante un microscopio electrónico de barrido de alta resolución; la microscopia óptica (OM) se utilizó para determinar la morfología después de la evaluación electroquímica. Los resultados de impedancia en función del potencial bias del CrN/Cr depositado sobre sustratos de acero AISI 4140 satisfacen las relaciones de KK; además, se encontró una relación de dependencia del potencial de polarización sobre velocidad de corrosión.

Palabras clave: Kramers-Kronig, CrN/Cr, EIS, Tafel , circuito equivalente.

In this article is presented the applicability of the Kramers-Kronig relations (KK) to the validity study of the impedance measurements (EIS) on the variation of bias potential of the CrN / Cr, depositing on AISI 4140 steel substrates by the method of DC reactive sputtering magnetron in contact with NaCl 0.5 M. Nyquist diagrams show a capacitive behavior with a high impedance module and two time constants. In the implementation of KK integrals, were used two procedures: one based on an equivalent circuit thaa meets the KK relations, and another, according to on ohmic resistor connected in parallel. Additionally, from Tafel polarization curves were validated the found results with EIS. The morphology of the coating was evaluated by scanning electron microscopy of high-resolution; the optical microscopy (OM) was used to determine the morphology after the electrochemical evaluation. The results of impedance as a function of bias potential of CrN / Cr deposited on AISI 4140 steel substrates satisfy the KK relations; also it was found a dependency ratio of polarization potential on corrosion rate.

Keywords: Kramers-Kronig, CrN/Cr, EIS, Tafel, equivalent circuit.

1 Introducción

En la actualidad existe un creciente interés en la aplicación de la frecuencia de las relaciones de dominio-integrante conocidas como Kramers-Kronig (KK) (Gertner y Schlesinger, 2003), que son empleadas para analizar las medidas eléctricas en el cuerpo humano, el transporte a través de membranas, como la piel (Orazem y col., 1991), y en otros materiales biológicos (Urquidi y col., 1990). Dos aplicaciones principales se han ideado para las relaciones de KK: (i) calcular la parte imaginaria de la impedancia cuando sólo se conoce la real, ya que la medición de ésta suele ser menos propensa a errores que la primera, y (ii) evaluar la validez de una impedancia medida cuando tanto los componentes reales como los imaginarios se obtienen experimentalmente. Algunos errores introducidos por la medición producen efectos que se pueden identificar por las relaciones de KK, otros no. En investigación sobre corrosión, la prueba KK de datos de la impedancia es una herramienta muy valiosa para la validación de los resultados. Estos pueden ser incorrectos por varias causas, entre ellas: errores sistemáticos en los datos del archivo, debido a un cambio en el sistema electroquímico, y uso de un circuito equivalente inadecuado. La distinción se puede hacer con la ayuda de las relaciones KK (Boukamp, 1995). En la actualidad, algunos programas informáticos disponibles en el mercado se complementan con los procedimientos de KK transformabilidad pruebas D (Johnson, 2000; Bouwmeester y col., 2009; Bernard y col., 2011).

Las relaciones KK son puramente matemáticas en la naturaleza, y por lo tanto no reflejan cualquier otra propiedad o condición física del sistema (Macdonald y col., 1998). Las relaciones KK se pueden utilizar como herramienta de diagnóstico para evaluar la validez de un conjunto particular de datos de impedancia, medida antes de colocar un circuito equivalente mecánico o eléctrico (EEqC) (Victoria y Ramanathan, 2011). Por lo tanto, las relaciones KK son un método adecuado para comprobar si los datos experimentales de la impedancia pertenecen a una lineal y EEqC real o no. Desde el punto de vista practico, la condición finita no es crítica en estudios de corrosión. Sin embargo, el criterio de estabilidad es el más importante en el proceso de validación de datos, en particular en las frecuencias bajas, en las que el desempeño de una sola medición toma un largo tiempo (Morteza y col., 2011; Roy y col., 2011; Ispas y col., 2011).

La modificación superficial de diferentes dispositivos por medio de la deposición de películas delgadas o recubrimientos duros es un proceso ampliamente utilizado para proteger materiales ceramicos y metálicos del desgaste, la fatiga, la corrosión y muchos otros fenomenos que involucran el deterioro de la superficie. Al respecto, los métodos modernos que involucran técnicas de deposición física en fase vapor asistida por plasma ofrecen un grado de control superior en la obtención de películas con una estequiometría y una microestructura específicas, lo que conduce a recubrimientos con propiedades únicas (Endrino y col., 2006). Diversos tipos de recubrimientos han sido obtenidos con el in de incrementar la resistencia a la corrosión de elementos metálicos utilizados en atmósferas corrosivas (Aperador y col., 2010). Para este fin, recubrimientos duros como el nitruro de aluminio (AlN), cuyas propiedades de buena conductividad termica (320 W m^-1 K^-1 un coeficiente de expansión termica (5.3 x 10^-6 K^-1) cercano al del silicio han despertado un considerable interés para la investigación de este material en los ultimos años (Ding (2008)), han sido aplicados en una industria tan exigente como la microelectrónica debido a su resistencia térmica y sus propiedades anticorrosivas (Moreno y col., 2011; Correa y col., 2008). Otro de los materiales utilizado para mitigar daños superficiales es el nitruro de cromo (CrN), debido a sus excelentes propiedades mecánicas (dureza alrededor de los 20 GPa) (Caicedo y col., 2010), tribológicas (coeficiente de fricción comparable con el nitruro de titanio [TiN], cuando esta en contacto con acero), alta estabilidad química y térmica con una temperatura de oxidación alrededor de 700°C, que lo hacen util en una amplia variedad de aplicaciones industriales como la automotriz. A pesar de las excelentes propiedades exhibidas por ambos recubrimientos, la resistencia de estos materiales a la corrosión ha estado condicionada por la presencia de defectos estructurales inherentes, tales como microporos, valles y grietas que aparecen durante el proceso de deposición; de ahí el esfuerzo de los investigadores en la optimización de los parámetros de deposito (Yate y col., 2008). La presencia de esos defectos es un factor importante debido a la influencia en la integridad del recubrimiento, no solo en términos de resistencia a la corrosión sino también en cuanto a propiedades tribológicas y mecánicas (Schafer y Stock., 2005).

El propósito de este trabajo es estudiar el efecto del potencial de polarización (bias) r.f. sobre la respuesta electroquímica de películas de CrN/Cr, depositadas por la técnica de magnetrón sputtering r.f. reactivo, y además aplicar las relaciones de KK para validar las mediciones de impedancia real e imaginaria de los recubrimientos.

1.1 Conceptos básicos: Relaciones de Kramers-Kronig (K-K)

Un sistema es causal si su respuesta no precede a la perturbación (Macdonald, 1998). Si a un sistema en reposo se le aplica una perturbation en t = 0, la respuesta del sistema debe ser 0 para t < 0. Físicamente esto quiere decir que el sistema no genera ruido independiente de la señal aplicada para t > 0.

Un sistema es lineal si la relación entre la perturbación introducida y la respuesta se puede describir mediante ecuaciones diferenciales lineales (Polo, 1999). Esto significa que es valido el principio de superposición: la respuesta a una suma de entradas individuales es igual a la suma de respuestas individuales. En los sistemas electroquímicos la relación tensión/corriente es de naturaleza exponencial, ecuación de Butler-Volmer (Agarwal y col., 1992), y para asegurar la linealidad es necesario considerar un regimen de pequeña señal. Un sistema electroquímico es estable si cuando cesa la perturbación impuesta vuelve al estado original (Gabrielli y col., 1993). La impedancia debe tener un valor finito en todo el espectro de frecuencia analizado, incluyendo ω → 0 y ω → ∞. Desde un punto de vista practico, la condición de valor finito no es crítica. En estudios de corrosión, sin embargo, la falta de consistencia de los datos electroquímicos al aplicar las relaciones de K-K se debe a menudo a un fallo en la condición de estabilidad (Sunil y col., 2011).

Las integrales de las transformadas de K-K se pueden expresar como (Macdonald, 1990):

donde Z'(x) y Z"(x) son funciones continuas que proporcionan as partes rea e imaginaria de a impedancia, respectivamente, en función de la frecuencia angular (x) -en rad/s-, con ∞ < x < ∞ Z'(ω) y Z"(ω) son las partes real e imaginaria de la impedancia, respectivamente, para la frecuencia angular x = ω; Φ(ω) es el ángulo de fase para la frecuencia angular x = ω; |Z(x)| es el módulo de la impedancia: [|Z(x)|]² = [Z'(x)]² + [Z''(x)]²; finalmente, Z'(∞) y Z'(0) son los valores de la parte real de la impedancia para ω → ∞ y para ω → 0, respectivamente. Utilizando las ecuaciones de la 7 a la 10 es posible transformar la parte real de la impedancia en la parte imaginaria y viceversa (Hassanzadeh, 2007).

2 Desarrollo experimental

2.1 Materiales y métodos

Se depositaron películas delgadas de CrN/Cr sobre sustratos de acero AISI 4140 mediante un sistema de radio frecuencia. (13,56 MHz) magnetrón sputtering con Ar (99.9% de pureza) como gas de trabajo. El blanco de una pulgada de diámetro está compuesto por Cr (99.9%). En el proceso de deposición se varió el potencial de polarización (bias) (0, -100, -200 y -300 V d.c.), y se dejaron fijos los demas parámetros de deposición. La camara se evacuo, mediante una bomba turbomolecular, hasta una presión base de 10^-4 mbar antes de la deposición. La presión durante el proceso de trabajo fue de 6 x 10^-3 mbar, con una potencia de r.f. de 100 W sobre el blanco. El tiempo de deposición de las películas de CrN/Cr fue de 90 minutos a una temperatura de 200°C.

3 Resultados y discusión

3.1 Circuitos equivalentes

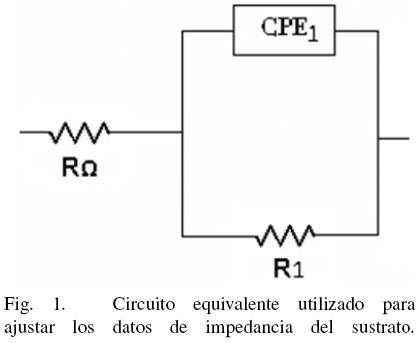

En este trabajo se obtuvieron dos circuitos equivalentes: uno tipo Randles (Fig. 1) para el acero AISI 4140 sin recubrir y otro con dos elementos de fase constante para las películas delgadas de CrN/Cr con la variación de potencial de polarización (bias) (0, -100, -200 y -300 V d.c), el cual se observa en la Fig. 2.

La impedancia total del circuito de la Fig. 1 se calcula con la combinación de circuitos en serie y en paralelo. Lo primero que se realizó fue el cálculo de la impedancia para la resistencia a la solución y una a la polarización (Rp = R₁), y la capacitancia de la doble capa (Cf = CPE₁), correspondiente a un circuito en paralelo. En el dominio de frecuencia es posible hallar la impedancia real e imaginaria.

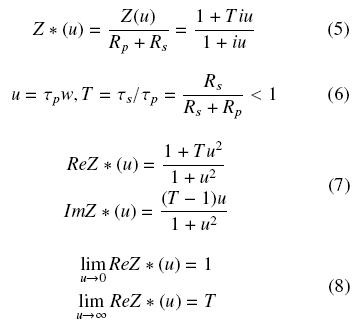

Con la Ec. (5) se puede calcular el valor teórico de la impedancia total. Este resultado es de gran importancia para los diagramas de Nyquist, en los que se trabajan la impedancia real correspondiente a los valores de las resistencias involucradas en el proceso y la impedancia imaginaria correspondiente a los valores de la capacitancia a la doble capa (Tabla 2).

Para el cálculo de la impedancia total del circuito de la Fig. 2 se emplearon las resistencias R₁ y R₂. El valor de la resistencia a la solución (R_Ω) no se tiene en cuenta debido a su bajo valor frente a R₁ y R₂, el cual es despreciable en este caso. Las capacitancias de la interfaz solución-películas delgadas de CrN/Cr (CPE₁) y capacitancia a la doble capa (CPE₂), por lo tanto, son utilizadas para efectos del cálculo de la impedancia total.

Al desarrollar el circuito en serie planteado en la Ec. (9) se obtiene

Donde

Al igual que en el caso anterior, la Ec. (10) permite calcular el valor teorico de los valores de la impedancia total, que es necesario para diagnosticar el estado de protección de las películas delgadas investigadas.

3.2 Morfología de los recubrimientos

3.3 Evaluación electroquímica

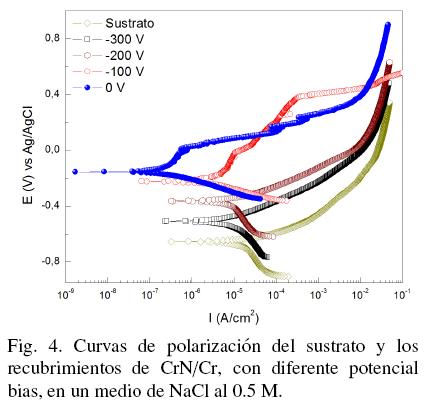

De acuerdo con las curvas de polarización anódica mostradas en la Fig. 4, obtenidas en el intervalo de potencial entre -0.25V_Ag/AgCl y 1.25 V_Ag/AgCl, los potenciales de corrosión se desplazan hacia valores mas nobles (protección), a medida que se disminuye el potencial bias, lo cual genera una protección del substrato por parte de los recubrimientos.

En el recubrimiento de CrN/Cr a 0V (bias) en un electrolito de NaCl 0.5 M se presenta un cambio en el comportamiento en la rama anódica a potencial cercano a -15mV_Ag/AgCl aproximadamente. Este cambio se puede distinguir como el inicio de la formación de una leve capa pasiva, cuya estabilidad es poca ya que al llegar a 24 mV_Ag/AgCl se observa el incremento gradual de la densidad de corriente. Acompañando este fenómeno se encuentra el plateau a 0 V vs. SCE, lo que puede indicar una ruptura de la película pasiva, por lo tanto se observa el incremento de la velocidad de disolución del recubrimiento.

El recubrimiento CrN/Cr a -100V (bias) muestra en forma similar el plateau descrito anteriormente; se puede observar la existencia de una bicapa obtenida por una capa inestable en el rango de potencial amplio, por lo tanto este tipo de recubrimiento indica un buen comportamiento del recubrimiento en presencia del electrolito. Los recubrimientos de CrN/Cr a -300V y -200V (bias) presentan el comportamiento característico del sustrato en términos de la variación del potencial en función de la densidad de corriente de corrosión. Esto sugiere que la cinética del proceso esta dominada por difusión, observandose una disolución del recubrimiento, en la región anódica evaluada.

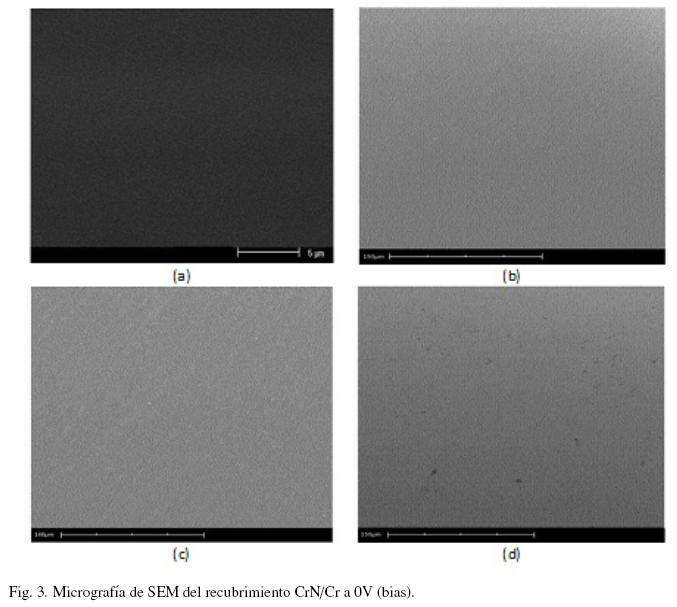

Los recubrimientos realizados por los métodos de deposición física de vapor con voltajes -300V y -200V (bias) presentan porosidad (Fig. 3). Esta porosidad puede debilitar el material de la interfase y proporcionar una vía facil para el fracaso de fractura de adhesión. Defectos locales pueden formar una ruta directa entre un ambiente corrosivo y el substrato y el riesgo de corrosión galvanica se presentaría. Una de las causas es el bombardeo, debido a la aplicación de un sesgo negativo durante la deposición que produce una serie de defectos intrínsecos, como la fase y los límites de grano y dislocaciones. Por esta razon los voltajes de polarización con valores bajos generan una curva de polarización anódica similar a la obtenida en el sustrato.

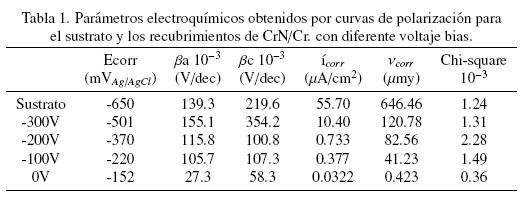

Los datos registrados en la Tabla 1 indican efectivamente un desempeño electroquímico con respecto a la corrosión relativamente aceptable para el recubrimiento de CrN/Cr con -300V de bias frente al acero 4140, ya que tanto el potencial de corrosión como la densidad de corriente de corrosion son menores, por lo menos cinco veces. Los recubrimientos con bias de -200V, -100V y 0V muestran un amplio desplazamiento hacia menores densidades de corriente de corrosión, lo cual indica una menor susceptibilidad a la corrosion en la solución analizada. Esto puede ser atribuido al grado de porosidad presente, producida en los recubrimientos por el bombardeo ionico a voltajes altos de polarización, que suelen darse en el recubrimiento por fenomenos de nucleación durante el crecimiento, y generan una trayectoria de menor resistencia para el paso del ion cloruro.

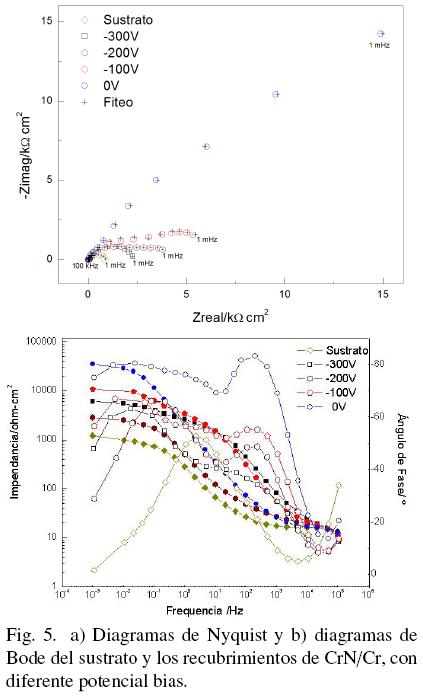

La Fig. 5a muestra los diagramas de Nyquist y la 5b el diagrama de Bode del sustrato y los recubrimientos CrN/Cr sumergido en solución de NaCl al 0.5 M. En todos los diagramas de Nyquist y bode de las figs. 5a y 5b se observa un comportamiento capacitivo a elevadas frecuencias, en el que se define un semicírculo aplanado cuyo centro esta situado debajo del eje real (el centro del diagrama de Nyquist esta rotado debajo del eje real con un ángulo Φ). Este fenómeno de aplanamiento del semicírculo se asocia con un proceso de dispersión en la frecuencia, debido a que la superficie del electrodo no es homogénea. Adicionalmente, se observa un proceso de difusión que pretende deinir un segundo semicírculo a bajas frecuencias. La Fig. 5a también incluye los resultados de la simulación utilizando el circuito eléctrico indicado en la Fig. 2. Como se puede observar, hay una buena concordancia entre los resultados experimentales y los simulados. En la Tabla 2 se indican los valores de los parámetros utilizados en la simulación. Se calcularon teóricamente los valores de la impedancia total (ecs. 3 y 4), los cuales son equivalentes con los de la tabla 1. Ademas, se incluyen los parámetros empleados en la simulación.

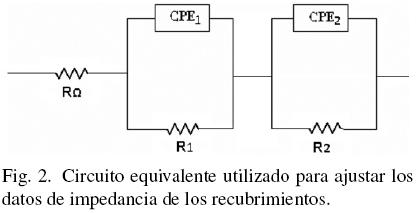

Los valores de dichos parámetros se han obtenido mediante un programa no lineal de mínimos cuadrados complejos (CNLS). En la Fig. 2 se observa el circuito equivalente correspondiente a los diagramas de Nyquist para los recubrimientos, los cuales muestran una capacitancia denominada 'elemento de fase constante de doble fase' (CPE), que es independiente de reacciones faradicas, las cuales contribuyen con una pseudocapacitancia (CPE2+CPE1) a la impedancia total del sistema. Por otra parte, en esta celda electroquímica existe también una resistencia electrica, asociada a la resistencia del electrolito (Rs), que igualmente se hara manifiesta en impedancia total del sistema.

Los valores de α (Tabla 2), corresponde al coeficiente exponencial del corrimiento del ángulo de fase (π/2); los valores de α, para los recubrimientos y el sustrato para el CPE a altos valores de frecuencia, están en el rango de 0.79 y 0.86, lo que indica que la rugosidad de la superficie genera una distribución de carga, para el CPE a bajas frecuencias muestra un α, de 0.55 para -300V y 0,62 para -200V, indicando que hay presencia de migración o difusión de especies, para -100V y 0V se presentan valores de a de 0.87 y 0.73, generando distribución de la densidad de portadores de carga, es decir, una doble capa con una estructura compleja.

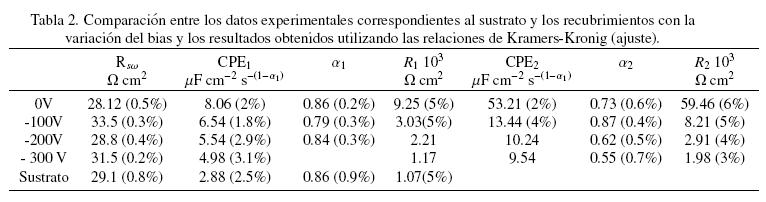

En la Tabla 2 se muestra el contraste de los cálculos teóricos de los valores de la impedancia total (ecs. 3 y 4), que son equivalentes con los datos simulados con los circuitos equivalentes (figs. 1 y 2). Para el sustrato solamente se tiene un semicírculo y es debido a la capa de oxido que forma el acero con el contacto de la solución agresiva al que esta sometido. Los datos de impedancia total, mejor conocida como la sumatoria de las resistencias R₁+R₂, van aumentando conforme se incrementa el potencial bias (Tabla 2). Se observa, además, que son muy superiores a los hallados en el sustrato, debido a que el electrolito es bastante agresivo y genera una velocidad de reacción mayor sobre el acero sin recubrimiento.

Las transformadas de Kramers-Kronig (K-K) fueron utiles para validar los resultados de impedancia de los recubrimientos de CrN/Cr, depositado sobre sustratos de acero AISI 4140 por el método de magnetrón sputtering reactivo DC en contacto con NaCl 0.5 M. La consistencia de los datos experimentales es excelente y pueden ser utilizados para realizar análisis de mecanismos (difusión). La ventaja de las relaciones de Kramers-Kronig (K-K) es que no se requiere un circuito eléctrico equivalente en el ajuste para determinar la consistencia de los datos experimentales de impedancia.

En la Fig. 6 se evidencia, mediante microscopia óptica, el proceso de degradación de los recubrimientos como función del ataque del ion cloruro. En estas imágenes se nota claramente el ataque superficial que sufre el substrato de acero 4140 sin recubrimiento (Fig. 6a) y el substrato recubierto con cada una de las variaciones del potencial bias (figs. 6b, 6c, 6d, y 6e). El ataque corrosivo origina un daño elevado en la superficie del sustrato. Ademas genera daños por picadura y rotura de la continuidad de las películas, como se muestra en las figs. 6b, 6c y 6d, lo que incrementa drasticamente la velocidad de corrosión, lo cual se demostró en las curvas de polarización y los diagramas de Nyquist y bode (figs. 4 y 5). Finalmente, se observa que la película depositada con 0V (Fig. 6e) ofrece mayor resistencia al ataque, debido al crecimiento de forma ordenada, lo que genero un recubrimiento con menor rugosidad.

Conclusiones

Se depositaron películas delgadas de CrN/Cr sobre sustratos de acero AISI 4140 mediante un sistema de radio frecuencia variando el potencial de polarización (bias) (0, -100, -200 y -300 V d.c.). De los análisis de EIS se obtuvieron dos tipos de circuitos equivalentes: tipo Randless que describe el comportamiento del sustrato sin recubrir y, el otro, con dos elementos de fase constante que describen el comportamiento del sistema sustrato - película delgada de CrN/Cr.

Se ha demostrado la aplicabilidad de las transformadas de Kramers-Kronig (K-K) para validar los resultados de impedancia del sistema sustrato - película delgada de CrN/Cr. La consistencia de los datos experimentales es excelente y pueden ser utilizados para realizar análisis de mecanismos. La ventaja de las relaciones de Kramers-Kronig (K-K) es que no se requiere un circuito eléctrico equivalente en el ajuste para determinar la consistencia de los datos experimentales de impedancia.

Los resultados de espectroscopía de impedancia electroquímica y las curvas de polarización Tafel corroboran un buen desempeño anticorrosivo de los recubrimientos de CrN/Cr aplicados sobre el sustrato de acero 4140. Además, se encontró una tendencia a aumentar la protección anticorrosiva de las mencionadas películas a medida que se incrementa el potencial de polarización.

Agradecimientos

El primer autor agradece el apoyo a la dirección de investigaciones de la Universidad Militar Nueva Granada, por el apoyo para la ejecución del presente estudio.
