Tomografía computarizada cardiaca: Nuevas aplicaciones de una técnica en evolución
Cardiac computed tomography: New applications of an evolving technique
María Martína*, Cecilia Corrosa, Juan Calvob, Alicia Mesab, Ana García-Camposa, María Luisa Rodrígueza, Manuel Barreiroa, José Rozadoa, Santiago Colungaa, Jesús M. de la Heraa, César Morísa y Luis H. Luyandob
a Area del Corazón, Hospital Universitario Central de Asturias, Oviedo, Asturias, España
]]> b Servicio de Radiodiagnóstico, Hospital Universitario Central de Asturias, Oviedo, Asturias, España
* Autora para correspondencia.
Area del Corazón del Hospital Universitario Central de Asturias.
Oviedo. Asturias. España.
Teléfono +680272042.
Correo electrónico: mmartinf7@hotmail.com (M. Martín).
Recibido el 20 de marzo de 2014
Aceptado el 23 de octubre de 2014
Resumen
En los últimos años hemos sido testigos del continuo desarrollo de las técnicas de imagen en cardiología. Entre ellas, la tomografía computarizada cardiaca, técnica emergente y en continua evolución. Con la posibilidad actual de realizar estudios con muy baja radiación se han ampliado sus indicaciones más allá de la coronariografía no invasiva.
En el presente trabajo de revisión repasamos las novedades técnicas de la tomografía computarizada cardiaca así como sus nuevas aplicaciones.
Palabras clave: Tomografía computarizada cardiaca; Coronariografía no invasiva; España.
Abstract
During the last years we have witnessed an increasing development of imaging techniques applied in Cardiology. Among them, cardiac computed tomography is an emerging and evolving technique. With the current possibility of very low radiation studies, the applications have expanded and go further coronariography
In the present article we review the technical developments of cardiac computed tomography and its new applications
Keywords: Cardiac computed tomography; Non invasive coronariography; Spain.
]]>Introducción
Lejos quedan ya los años en los que los manuscritos sobre tomografía computarizada (TC) aplicada a la cardiología comenzaban diciendo que era una técnica novedosa y emergente. Hoy día los estudios de TC cardiaca están ya plenamente integrados entre las técnicas diagnósticas cardiológicas. Con la posibilidad de realizar estudios con baja radiación y la mayor disponibilidad de los mismos, se prevé que en unos años sus indicaciones y su uso diario se incrementen1,2. Repasamos aquí algunas de las aplicaciones emergentes de la TC cardiaca, más allá de la coronariografía no invasiva.
Algunos aspectos técnicos novedosos
Una de las principales limitaciones de los estudios de TC cardiaca, así como una de sus principales críticas, es la dosis de radiación empleada durante la exposición. Así, en el estudio PROTECTION I, la dosis media de radiación para equipos de 64 detectores alcanzaba los 19 mSv3. En el estudio PROTECTION II, se documentó una disminución de la dosis de radiación de un 30% mediante una disminución del kilovoltaje del tubo, manteniendo la calidad de la imagen4. Finalmente, en el PROTECTION III, se ha conseguido una reducción de dosis del 69%, en pacientes con frecuencias cardiacas bajas y estables mediante el empleo de un protocolo de escaneado axial5. Son varias, por tanto, las estrategias que nos permiten reducir la dosis de radiación hasta valores de 3-4 mSv e incluso menores. A la reducción del kilovoltaje y al protocolo axial de escaneado hay que añadir la disminución del intervalo de exposición y la aplicación de una conocida técnica de reconstrucción iterativa6. El empleo de este algoritmo de reconstrucción combinado con exposiciones de bajas dosis de radiación ha demostrado presentar una calidad de imagen satisfactoria y una gran precisión diagnóstica en los estudios de coronariografía no invasiva7.
En definitiva, la progresiva evolución tanto de la técnica de adquisición, con equipos con mayor cantidad de detectores, como de los algoritmos de reconstrucción nos permite realizar estudios de baja radiación con gran calidad de imagen, desapareciendo de esta manera una de las principales limitaciones y a la vez críticas de los estudios de TC cardiaca.
Aplicaciones apropiadas
El último documento de consenso publicado en el año 2010 reúne los criterios de uso apropiado de la TC cardiaca8. La indicación más extendida y frecuente sigue siendo la coronariografía no invasiva en pacientes con riesgo bajo e intermedio de presentar enfermedad coronaria. Otras indicaciones apropiadas y quizás menos establecidas en la práctica diaria son el estudio previo a cirugía cardiaca no coronaria y el estudio de pacientes con insuficiencia cardiaca de reciente diagnóstico y probabilidad baja o intermedia de enfermedad coronaria. Se considera también indicación apropiada la realización de una determinación de calcio en pacientes con antecedentes familiares de enfermedad coronaria prematura, asintomáticos y de nuevo con bajo riesgo o intermedio. Esta indicación puede ser criticada a la vista de las publicaciones existentes en las que se evidencia la presencia de placas blandas en pacientes con una determinación de calcio cero. Sin embargo, la posibilidad actual de realizar estudios de baja dosis de radiación (< 1 mSv) podría ser de utilidad en estos casos, especialmente en aquellos de riesgo intermedio9. Otras indicaciones bien establecidas y de sobra conocidas son el estudio de cardiopatías congénitas del adulto (aunque aquí la cardio-RM sería de elección sobre todo en aquellos casos que precisasen estudios de seguimiento), el estudio de anomalías coronarias y el análisis de las venas pulmonares pre y postablación de la fibrilación auricular (fig. 1). No debe olvidarse el trayecto y valoración de los injertos aortocoronarios y la discutida valoración de las endoprótesis vasculares, que quedaría limitada a la de aquellos de tamaño ≥ 3 mm y situados en tronco coronario izquierdo.
]]>
Indicaciones novedosas y emergentes
Valoración de la oclusión total crónica previa a revascularización
Una de las indicaciones de más interés práctico para el hemodinamista y complementaria a la coronariografía invasiva es, sin duda, la valoración de las oclusiones totales crónicas. Dadas las dificultades que plantea el intervencionismo, una vez que este se considera indicado y para la planificación del mismo, resulta interesante conocer tanto el lecho distal como la longitud del trayecto ocluido y la presencia y gravedad del calcio, aspectos que pueden valorarse mediante TC cardiaca10. En estos casos, resulta una herramienta complementaria al estudio hemodinámico y de gran utilidad para el intervencionismo.
Estudios de viabilidad mediante tomografía computarizada
Los estudios de viabilidad mediante TC se basan en una premisa similar a los de cardio-RM, dado que el contraste yodado se acumula en el espacio intersticial de manera similar al gadolinio, detectando de esta manera las áreas de fibrosis. La presencia de realce subendocárdico del yodo implica daño de origen isquémico, lo que permite valorar la existencia o no de viabilidad de una forma similar a la realizada en los estudios de cardio-RM. Sin embargo, los estudios de TC presentan algunas limitaciones; por un lado, la dosis de radiación ausente en la cardio-RM, y por otro, la dificultad para anular el miocardio y la menor relación señal/ruido. Sus ventajas serían la mayor disponibilidad de la TC en la mayoría de los centros y el permitir un estudio simultáneo de la anatomía coronaria11,12. Se necesitan todavía series más largas y una mayor experiencia en este tipo de estudios para generalizar su aplicación13.
]]> Complicaciones de endocarditis y tomografía computarizada cardiaca

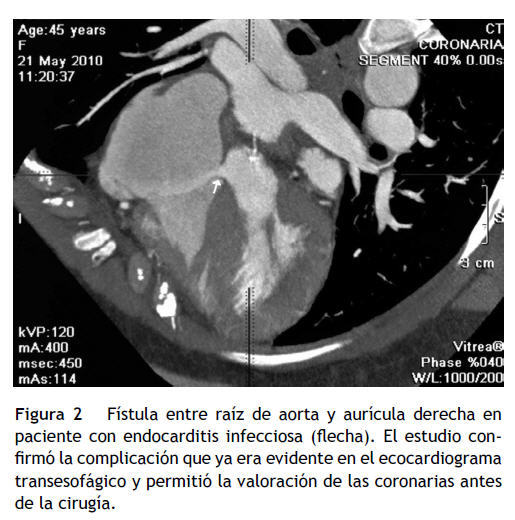

Dado que la TC nos permite evaluar tanto las arterias coronarias como la patología estructural del corazón, varios son los trabajos recientes que han evaluado su utilidad en pacientes con endocarditis, haciéndose evidente una buena correlación con los hallazgos ecocardiográficos e intraoperatorios y siendo de especial utilidad en la valoración de complicaciones perivalvulares como abscesos, fístulas y seudoaneurismas tanto sobre válvula nativa como protésica. Por lo tanto, si bien el ecocardiograma transesofágico sigue siendo la técnica de elección, en casos seleccionados o de diagnóstico dudoso, la TC puede ser de gran ayuda como técnica complementaria para establecer un adecuado diagnóstico final y una valoración preoperatoria completa14–16 (fig. 2).
Cierre de orejuela izquierda: utilidad de la tomografía computarizada cardiaca

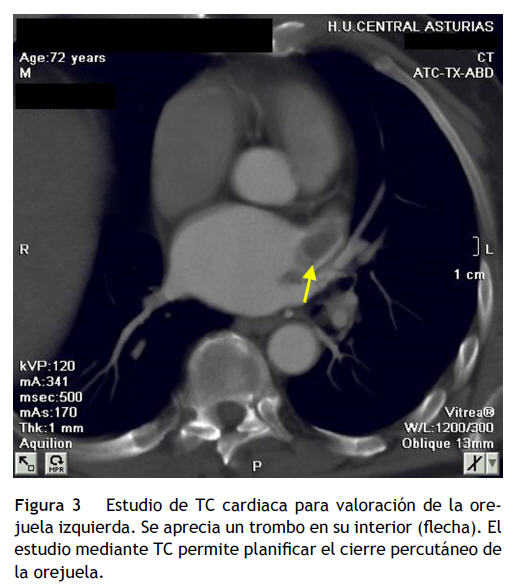

Otra de las aplicaciones novedosas y emergentes de la TC cardiaca es la evaluación de la anatomía de la orejuela izquierda previa al cierre con dispositivos tipo Amplatzer o Watchman. Si bien el ecocardiograma transesofágico es considerado como la regla de oro para la evaluación de la orejuela izquierda y la detección de trombos, se trata de un procedimiento semiinvasivo, en ocasiones mal tolerado y con potenciales complicaciones. Estudios recientes con TC multicorte han demostrado que se trata de una técnica útil, rápida y precisa en la detección de trombos, convirtiéndose en una alternativa válida al ecocardiograma transesofágico17. Al mismo tiempo, permite una valoración rápida y completa de la anatomía y dimensiones de la orejuela izquierda previa al cierre con dispositivos, así como un control de su posicionamiento tras el implante18 (fig. 3).
]]> Evaluación previa al implante de prótesis aórtica percutánea y tomografía computarizada cardiaca

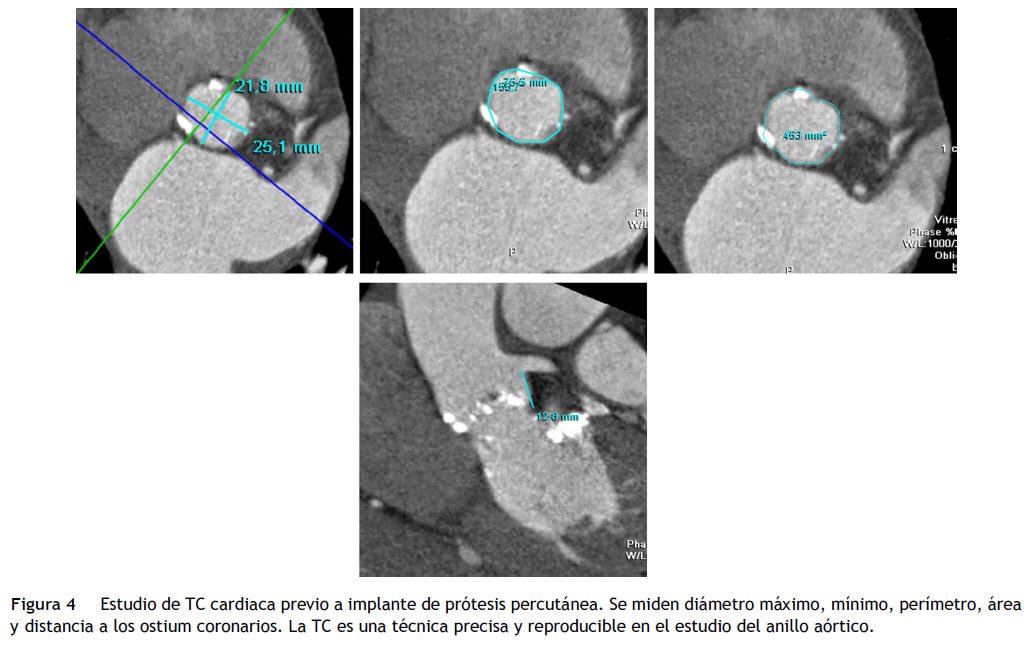

Finalmente, la creciente indicación de prótesis aórticas percutáneas en el tratamiento de la estenosis aórtica grave ha dado lugar a la búsqueda de una mayor precisión en la medida del anillo así como al análisis de los posibles predictores del desarrollo de insuficiencia aórtica después del procedimiento. En ambos aspectos, la TC multidetector se presenta como la técnica de elección. De esta manera, la medida del anillo se completa con el estudio no solo de sus diámetros máximo, mínimo y medio, sino también con el análisis del área del anillo y su perímetro, medidas ambas contempladas en la selección de la prótesis según las últimas recomendaciones19 (fig. 4).
En lo referente a los predictores de regurgitación aórtica, la mayor calcificación valvular (que puede ser cuantificada mediante la determinación de calcio tradicional) y un mayor tamaño del anillo parecen ser los principales implicados en el desarrollo de insuficiencia después del implante20,21. Ambos aspectos pueden ser estudiados con facilidad mediante TC multidetector, imponiéndose esta como la técnica de elección en la evaluación previa al implante.
Conclusiones
En definitiva, la TC multidetector es una técnica en continuo desarrollo; la posibilidad de realizar estudios con baja dosis de radiación, así como la rápida exposición de los mismos y su disponibilidad la convierten en una técnica consolidada y en expansión en cardiología. Sin olvidar una vez más que la estrecha colaboración entre radiólogos y cardiólogos sigue siendo una pieza clave, fundamental e imprescindible.
Financiación
No se recibió patrocinio de ningún tipo para llevar a cabo este artículo.
]]> Conflicto de intereses
Los autores declaran no tener ningún conflicto de intereses.
