Hydrogeochemical evidence for regional flow mixing in the La Muralla aquifer, Guanajuato
José Alfredo Ramos–Leal1*, Jaime Durazo2, Tomás González–Morán2, Faustino Juárez–Sánchez2, Alejandra Cortés–Silva2, y Karen H. Johannesson3
1 Instituto Potosino de Investigación Científica y Tecnológica, A.C. Presa San José #2055, Lomas 4ª. Sección, 78216 San Luis Potosí, S. L. P., México * jalfredo@ipicyt.edu.mx
2 Instituto de Geofísica, Universidad Nacional Autónoma de México, Ciudad Universitaria, 04510 México, D. F., México.
3 Department of Earth and Environmental Sciences, The University of Texas at Arlington, Arlington, Texas 76019–0049, EE. UU.
]]>Manuscrito recibido: Mayo 19, 2006
Manuscrito corregido recibido: Marzo 12, 2007
Manuscrito aceptado: Junio 18, 2007
RESUMEN
La ciudad de León, Guanajuato, México, se abastece de agua de la batería de pozos La Muralla, entre otras fuentes. En este estudio son utilizadas muestras de agua subterránea de 18 pozos y dos de manantial localizados al sur de León. El análisis hidrogeoquímico de las concentraciones de iones mayores y litio permitieron identificar que el agua extraída allí es producto de un proceso secuencial de mezcla binaria en la que intervienen tres miembros extremos: El primero, "Comanjilla" (C), es agua termal proveniente de un flujo vertical ascendente profundo y tiene las concentraciones más altas de cloruros y litio; su recarga ocurre en la Sierra de Guanajuato al NE de La Muralla. El segundo miembro, "Tultitlán" (T) tiene valores altos del cloruro y bajo del litio y se origina en la Sierra de Pénjamo. El tercer miembro, "Muralla" (M), tiene bajas concentraciones tanto de cloruros como de litio y representa a la recarga local. La interpretación del diagrama bivariado de dispersión litio vs. cloruro indica que la mezcla de los tres miembros extremos no se produce de forma simultánea, sino que el proceso inicialmente se lleva a cabo a profundidad entre C y T, es decir C + T = CT, y posteriormente se realiza una segunda mezcla a nivel del acuífero más somero entre CT + M para dar una mezcla final, CTM, que representa el agua que se extrae en la batería La Muralla.
Palabras clave: hidrogeoquímica, mezcla, miembros extremos, elementos conservativos, flujo regional, Guanajuato, México.
ABSTRACT
]]> One of the sources that supplies water to the city of León, Guanajuato, Mexico, is La Muralla well field. Hydrochemical analyses, including major ions and lithium, of well and spring water samples suggest a sequential mixing process of three different end members. The first one, Comanjilla (C), is characterized by thermal influence and a deep vertical flow and has the highest chloride and lithium concentrations; its recharge occurs in the Sierra de Guanajuato, located to the NE of La Muralla. The second one, Tultitlán (T), has high chloride and low lithium concentrations and comes from the recharge area in the Sierra de Pénjamo. The third one, Muralla (M) has low chloride and lithium contents and is related to meteoric and local recharge. A bivariate scatter diagram of lithium vs. chloride shows that the mixing process may not be produced simultaneously between the three types of waters. Mixing is first accomplished between the end members C + T = CT, and later, in the second mixture, a dilution process occurs with shallow flows CT + M = CTM. The final mixture, CTM, represents the water extracted from the La Muralla well field.Key words: hydrogeochemistry, mixing, end members, conservative elements, regional flow, Guanajuato, Mexico.
INTRODUCCIÓN
Para la investigación de sistemas hidrogeológicos complejos o difíciles de observar, la hidrogeoquímica es una herramienta importante. En las últimas décadas se han desarrollado aspectos como el de facies hidrogeoquímicas, definición, identificación y cuantificación de mezclas entre dos miembros extremos (Verma, 1998; 2000), uso de la termodinámica del equilibrio geoquímico, investigación de los procesos de oxidación–reducción y el fechamiento de las aguas subterráneas (Yurtsever, 1975; Yurtsever y Gat, 1981; Zuber et al., 2004; Glynn, 2004).
Hoy en día existe una amplia variedad de técnicas hidrogeoquímicas e isotópicas que ayudan a identificar las fuentes y los sumideros de solutos y contaminantes, así como a interpretar el origen y forma de recarga de los acuíferos (Rice y Hornberger, 1998; Fryar et al., 2001). Otras investigaciones permiten acotar las estimaciones de períodos de recarga (Yehdegho y Reichl, 2002), los flujos del agua subterránea (MacDonald et al., 2003), evolución de acuíferos (Ramos–Leal et al., 2005), descifrar los procesos de mezclas y las reacciones en el agua subterránea (Wallick, 1981; Apello y Postma, 1996; Verma, 1998, 2000; Laaksoharju et al., 1999; Douglas et al., 2000; Abu–Jaber 2001; Lee y Krothe, 2001; Skalbeck et al., 2002; Valentino y Stanzione, 2002). La información hidrogeoquímica puede incluir concentraciones de elementos menores y tierras raras (Horton et al., 2001; Valentino y Stanzione, 2002; Johannesson et al., 2005) e isótopos estables (Generaux, 2004).
Con la finalidad de facilitar la comprensión de ciertos procesos a que el agua subterránea se ve sometida desde su origen hasta su explotación se realizó un estudio de naturaleza cualitativa, con un enfoque hidrogeoquímico, hidrogeológico y geológico en la zona de La Muralla (Figura 1). El propósito fue mostrar las condiciones geológicas e hidrogeológicas muy particulares que dan lugar a una mezcla compleja, anteriormente poco estudiada. Los miembros extremos que interactúan para formar mezclas de agua en el acuífero se definieron con base en el contenido de elementos conservativos como Li y Cl-, los cuales no reaccionan con el medio.
El poblado de La Muralla, en el Estado de Guanajuato, se localiza en la región central de la República Mexicana (Figura 1). El abastecimiento de agua para uso urbano a la ciudad de León, Guanajuato, con un millón de habitantes en el año 2000, recae en seis baterías de pozos denominadas Oriente, Poniente, Sur, Río Turbio, Ciudad y La Muralla. Esta última consta de 19 pozos con profundidades de 182 a 500 m, y localmente es la más importante debido a que aporta 700 L/s de agua de buena calidad. En el área de estudio convergen tres subcuencas hidrográficas: valles de León, Río Turbio y Silao–Romita. La batería de La Muralla se ubica en una zona parteaguas de lomeríos que rodean a una pequeña serranía de elevaciones de hasta 1,850 msnm (Figura 1).
GEOLOGÍA
]]> En la región de estudio afloran rocas de tipo sedimentario, metamórfico y volcánico (Figura 2). El intervalo cronológico de la columna estratigráfica varía desde el Jurásico hasta el Reciente. Considerando la distribución espacial de las unidades litoestratigráficas, la región puede subdividirse de la siguiente manera (Martínez–Reyes, 1992): 1) Sierra de Guanajuato, donde aflora el complejo ígneo–metamórfico–sedimentario del Mesozoico; y 2) depresiones formadas por los valles de Silao–Romita, León y Río Turbio, constituidas por productos volcánicos y clásticos continentales del Cenozoico superior.En la Sierra de Guanajuato, según Dávila–Alcocer y Martínez–Reyes (1987), la secuencia sedimentaria está formada por sedimentos marinos, principalmente calizas arcillosas y lutitas que han tenido metamorfismo regional de bajo grado y es conocida como Complejo Vulcanosedimentario de la Sierra de Guanajuato (Kcvs). En la parte basal de la Sierra de Guanajuato, las rocas del Mesozoico comprenden varios plutones de edades diferentes (Hernández–Silva et al., 2000). Dentro de este conjunto basal mesozoico y de la cubierta vulcanoclástica cenozoica de la Sierra de Guanajuato se observa la presencia de un intrusivo de composición ácida, conocida como Granito Comanja (Tcgo), cuyo emplazamiento ocurrió en el Terciario y marca el límite entre las subdivisiones de esa región (Martínez–Reyes, 1992).
Estratigrafía del Cenozoico
El Cenozoico se desarrolló en ambiente continental con actividad volcánica y plutónica, así como periodos de sedimentación (Nieto–Samaniego et al., 1996; Hernández–Silva et al., 2000).
Se han identificado siete distintos pulsos magmáticos en la región (Aranda–Gómez et al., 2003). El primero se relaciona con el magmatismo pre–Sierra Madre Occidental (SMO), al cual se asocia el emplazamiento del Granito Comanja hace aproximadamente unos 53 ± 3 y 51 ± 1 Ma (Zimmermann et al., 1990). El segundo pulso fue un breve episodio de emisión de lavas andesíticas pre–SMO hace 49 Ma (Aranda–Gómez y McDowell, 1998). Estos eventos fueron contemporáneos con la acumulación del Conglomerado Guanajuato. El tercer pulso es calificado como una fase temprana de la actividad magmática de la SMO (Aranda–Gómez et al., 2003). El cuarto pulso es considerado como la fase de máxima actividad de la SMO y se asocia con una serie de emisiones riolíticas (formaciones Chichindaro, El Ocote e Ignimbrita Cuatralba). El quinto pulso magmático, que tuvo lugar entre 27 y 24 Ma, corresponde a la fase tardía de la SMO. El sexto pulso es considerado como la transición entre la SMO y la Faja Volcánica Transmexicana (FVTM) que sucedió entre 16 y 13 Ma (Cerca–Martínez et al., 2000). Finalmente, el séptimo pulso que incluye la fase inicial del Complejo Volcánico Terciario ocurrió entre 12 y 8 Ma (Aranda–Gómez et al., 2003). Aunque el Cenozoico se encuentra ampliamente distribuido en la región, sólo algunas unidades sedimentarias y volcánicas juegan un papel importante en el modelo hidrogeológico de los acuíferos en la región.
El Conglomerado Guanajuato (Tcgu) es una unidad de coloración rojiza y de estratificación masiva que aflora en los alrededores de la ciudad de Guanajuato. Presenta clastos sedimentarios, ígneos y metamórficos y muestra una matriz arenosa con óxidos, carbonatos e intercalaciones de derrames andesíticos (Edwards, 1955) que, mediante fósiles, se le asignaba una edad del Eoceno–Oligoceno (Fries et al., 1955; Ferrusquía–Villafranca, 1987). Sin embargo, el fechamiento de una andesita intercalada con esta unidad arrojó una edad de 49.3 ± 1 Ma (Aranda–Gómez y McDowell, 1998) que lo ubica a finales del Eoceno temprano. Sobreyace discordantemente al Granito Comanja y subyace a la Ignimbrita Cuatralba y es correlacionable con el Conglomerado Duarte (Tcd) que aflora al norte de la población de Duarte.
Las unidades litoestratigráficas agrupadas en el Terciario Volcánico Riolítico (Tvr) corresponden a un conjunto de rocas volcánicas extrusivas de composición ácida, distribuidas ampliamente en la Sierra de Guanajuato y en las sierras que interrumpen los valles de León y Silao–Romita. Se incluyen riolitas, ignimbritas, tobas y vidrio volcánico de la Riolita Chichíndaro de 30.1 ± 0.8 Ma e Ignimbrita Cuatralba de edad 28.2 ± 0.7 (Nieto–Samaniego et al., 1996). Esta última aflora en la zona de La Muralla, Sierra de Guanajuato y Pénjamo, y se encuentra sepultada en las fosas tectónicas de León, Silao y Río Turbio (Martínez–Reyes, 1992 y Figuras 2 y 3).
Con el término de Terciario Granular Indiferenciado (Tci) se describe informalmente al paquete sedimentario continental de gran espesor que rellena las fosas tectónicas de León, Río Turbio, Silao–Romita y Pénjamo–Abasolo. Está formado por conglomerados, areniscas, limonitas y lutitas carbonatadas depositadas en ambientes de abanicos aluviales con algunas facies lacustres (SARH, 1991; Hernández–Laloth, 1991).
El Basalto El Cubilete (Tbcu) de 13.5 Ma (Aguirre–Díaz et al., 1997) representa las últimas manifestaciones volcánicas del Mioceno. Además de basaltos de olivino, contiene andesitas de augita (Martínez–Reyes, 1992). Bajo el término de rocas volcánicas pliocénicas y cuaternarias (Qb) se agrupan los derrames de basalto y aparatos centrales de composición andesítica y basáltica más jóvenes del área de estudio (Nieto–Samaniego et al., 2005).
Geología Estructural
]]> La geología estructural de la región está conformada por tres sistemas de fracturas y fallas normales con orientación preferente NW–SE, NE–SW y N–S. Dichas estructuras revelan procesos en la geodinámica continental producto de un régimen tectónico distensivo, activo durante distintas épocas del Cenozoico, incluido el Cuaternario (Nieto–Samaniego, 1992). Según Vasallo–Morales et al. (1996), estos procesos tectónicos han favorecido el vulcanismo, así como los potentes espesores de las rocas clásticas y lacustres que afloran en toda el área de estudio.La Falla del Bajío es una falla normal muy importante que separa dos provincias fisiográficas en la parte central de México (Aranda–Gómez et al., 2003; Alaniz–Álvarez y Nieto–Samaniego, 2005). Al sur de la Falla El Bajío se distribuye la FVTM y al norte se encuentra la Mesa Central (Figuras 1 y 2). Su desplazamiento vertical se estima entre 500 y 850 m (Quintero–Legorreta, 1989; Hernández–Laloth, 1991). Esta estructura está formada por una serie de fallas normales escalonadas entre las que se encuentra la Falla Duarte (Figura 2). Al oriente del área de estudio se localiza el valle del Río Turbio que es delimitado por el sistema N–S. En los alrededores de San Francisco del Rincón, el valle es limitado por este sistema de fallas NW–SE. Estos sistemas han sido interpretados a partir de estudios geofísicos como sondeos eléctricos verticales (SARH, 1991; CEASG, 1995) y sondeos electromagnéticos (CEASG, 1998a; 1998b).
Algunos pozos localizados en las proximidades de las fallas que delimitan los valles del Río Turbio, León y Los Gómez presentan temperaturas de 30 a 32oC y 94oC en el caso del manantial Comanjilla (SAPAL, 2001), lo que evidencia la permeabilidad a largo de estas fallas.
HIDROGEOLOGÍA
Como se ha mencionado anteriormente, la región ha estado expuesta a numerosos procesos tectónicos y volcánicos que juegan un papel muy importante en la hidrodinámica de los acuíferos. Evidencias de alta permeabilidad secundaria en las unidades litoestratigráficas, generada por los procesos tectónicos, pueden relacionarse con la presencia de manantiales alineados a lo largo de ellas, algunos de ellos con características termales, como el manantial Comanjilla.
El acuífero en explotación se localiza en los valles de León, Río Turbio y Silao–Romita, donde operan cientos de pozos agrícolas profundos (CEASG, 1998a y 1998b). Este acuífero se desarrolla en un medio granular de gran espesor constituido por depósitos vulcanosedimentarios (Tci) que rellenaron las fosas tectónicas. Por su parte, el acuífero fracturado constituido por la Ignimbrita Cuatralba sólo se aprovecha en la zona de La Muralla y en las márgenes de los valles mencionados (SAPAL, 2001).
Basados en los estudios disponibles de la geología regional (Martínez–Reyes, 1992) se ha inferido la presencia de una unidad más permeable bajo el Conglomerado Guanajuato, la cual pertenece al Complejo Vulcanosedimentario de la Sierra de Guanajuato (Figuras 3 y 4). Las perforaciones para suministro de agua en el área de estudio no han atravesado esa unidad.
A partir del nuevo conocimiento geológico, la reinterpretación de los cortes litológicos y la piezometría disponible para la zona de estudio, el presente trabajo ha actualizado y modificado un modelo conceptual sobre el funcionamiento hidrodinámico que fue presentado por CEASG (1999). El modelo actualizado se esquematiza en la Figura 3. Esta sección hidrogeológica se inicia en la Sierra de Guanajuato, pasa por La Muralla y termina en la Sierra de Pénjamo. En la Figura 4 se muestra la zona de La Muralla con mayor detalle. Mediante el análisis de este modelo conceptual actualizado es posible establecer las características medulares del flujo regional en estudio.
La dirección horizontal de flujo subterráneo regional tiene una tendencia general N–S, presentando cambios de dirección locales debido a la presencia de los grandes conos de abatimiento, productos éstos de la intensa explotación acuífera en los valles de León y Silao–Romita (Figura 5).
]]> En la zona de La Muralla se observa un notable domo piezométrico con un radio aproximado de 5 km2 que CEASG (1999) considera relacionado con el aporte de flujos a través de las fallas profundas (Figuras 4 y 5).El flujo intermedio, consideramos, circula a través de la Ignimbrita Cuatralba y los sedimentos terciarios (Tci). Este flujo presenta dos zonas principales de recarga: en la Sierra de Guanajuato, donde aflora la mencionada ignimbrita, y hacia el valle de León, donde ésta se localiza a profundidades de 500 m (CEASG, 1999). En la zona de La Muralla (Figura 3), esta unidad acuífera fracturada se encuentra cercana a la superficie, mientras que en la Sierra de Pénjamo está expuesta en superficie (Figura 2).
La descarga natural del sistema ocurre en la parte topográficamente más baja de la zona, en el área de Las Adjuntas (Figura 1). En efecto, hacia la margen derecha del Río Turbio existen manantiales activos hoy en día (INEGI, 1980), así como un pozo que se mantuvo artesiano hasta la década de 1960 (Hernández–Laloth, 1991). A profundidad, los flujos intermedios convergen.
Respecto a la recarga del sistema hidrogeológico, se han identificado tres zonas importantes (CEASG, 1999), una local, en la zona de La Muralla, otra al sur en la Sierra de Pénjamo y la última al NW de la Sierra de Guanajuato (Figura 3). En las cercanías de La Muralla se localizan lomeríos y pequeñas sierras formadas por derrames basálticos muy fracturados (Qb) que funcionan como transmisores de la infiltración (Figura 4). El acuífero presenta variaciones temporales en la dinámica y química de su agua durante la época de lluvia y secas (Ramos–Leal et al., 2003, 2005).
La zona de recarga en la parte sur (Sierra de Pénjamo) se caracteriza por tener elevaciones de hasta 2,400 msnm. Está constituida principalmente por rocas volcánicas fracturadas de composición riolítica (Tvr), brechas volcánicas y basaltos.
La zona de recarga norte (NW de la Sierra de Guanajuato) con elevaciones de hasta 2,800 msnm, presenta en su parte central una gran distribución de rocas plutónicas y metamórficas de baja conductividad hidráulica, restringiendo la recarga a la periferia de la Sierra. Hacia el NW de la Sierra de Guanajuato, debido a que predominan rocas volcánicas fracturadas, las condiciones de recarga cambian radicalmente (CEASG, 1999).
METODOLOGÍA
El muestreo para los análisis fisicoquímicos en los que se basa este estudio se realizó en la zona de La Muralla en 1999. Se tomaron muestras de agua en 14 de los 19 pozos que constituyen la batería (CEASG, 1999). Para observar la relación del valle con la zona de La Muralla se construyeron secciones hidrogeoquímicas (Figura 3), para lo cual se utilizó información complementaria, del 2002, de cuatro pozos de la batería Ciudad (CEAG, 2002).
La selección de los pozos de La Muralla, fue aleatoria y las muestras de agua se tomaron a la salida del pozo. El pH y alcalinidad fueron medidos in situ con un equipo de titulación marca Hach usando 0.05N HCl; así mismo, se midieron la temperatura del agua y su conductividad eléctrica.
]]> Los contenidos de cationes mayores y del ion litio fueron analizados con un cromatógrafo de iones Dionex DX–500 en los laboratorios de la Old Dominium Universtiy, de Norfolk, Virginia, EE. UU., utilizando columnas Ion Pac AS11 CS12A y CG12A, con supresor de membrana autoregenerativa CSRS–ULTRA (4mm) y 20 mL de acido metano sulfónico como eluente.El contenido de aniones se determinó usando una columna Ion Pac AS11, con supresor de membrana autoregenerativa ASRS–ULTRA (4mm) y agua MilliQ (18MΩ) como eluente. El almacenamiento y la preservación de las muestras, así como los análisis en el laboratorio se realizaron utilizando las metodologías establecidas en Welch et al. (1996) y APHA et al. (2005). El error analítico calculado por electroneutralidad de los iones mayores, fue menor al 10 %. En el caso del litio, el límite de detección fue de 50 µg/L, para el caso de iones mayores los límites de detección se muestran en la Tabla 1.
HIDROGEOQUÍMICA

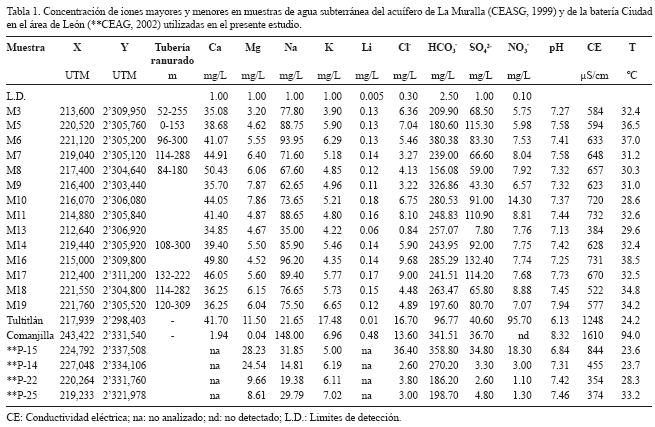

Con los resultados de los análisis químicos de las muestras de la zona La Muralla (Tabla 1) se construyeron un diagrama de Piper (Figura 6) y un diagrama bivariado de dispersión para Cl– vs. Li (Figura 7), en los cuales se observan algunas diferencias en las características de las muestras analizadas.
El agua del manantial de Comanjilla (C) es agua del tipo Na–HCO3– con altas concentraciones en Li y Cl– (Figuras 1, 6 y 7; Tabla 1). Ese manantial se localiza al norte de la zona de La Muralla, en las proximidades de la Sierra de Guanajuato (Figura 1), y está asentado sobre una de las fallas que limitan a la Sierra de Guanajuato. En época de secas el manantial brotante alcanza hasta 110 °C y en épocas de lluvia 94 °C; la disminución en la temperatura del agua indica que llega a haber interacción con flujos locales. Utilizando la ecuación modificada de Fouillac y Michard (1981) para la relación molar de Na/Li (Verma y Santoyo, 1997) se obtuvo una temperatura de equilibrio de 162 °C. Las relaciones Na/Li > 30×10–4 reflejan fuentes termales o largos tiempos de residencia en el acuífero (Lyons y Welch, 1997), como en el caso de Comanjilla donde la relación Na/Li es de 107×10–4.
El agua muestreada en el manantial frío Tultitlán (T) es de tipo Na–Ca–HCO3– y presenta contenidos altos de Cl– y bajos de Li (Figuras 1, 6 y 7; Tabla 1). Este manantial se localiza al sur de la zona de La Muralla, muy próximo a la margen norte del Río Turbio y cercano a la Sierra de Pénjamo. Topográficamente corresponde a la parte más baja del sistema hidrológico (Figuras 1 y 3).
El agua muestreada del pozo M–13 (M) pertenece a la batería de La Muralla y se ubica en la cercanía de un pequeño aparato volcánico (Figuras 1 y 3), sometido a un intenso fracturamiento que facilita la infiltración del agua meteórica. El agua se caracteriza por ser de tipo Na–Ca–HCO3– y tener bajo contenido de Li y Cl– (Figuras 6 y 7; Tabla 1), presentando una composición similar al agua de lluvia local (CEASG, 1999).
]]> Finalmente, el producto extraído del acuífero de La Muralla presenta características Na–HCO3– y contenidos de Li y Cl– intermedios respecto a las muestras C, T y M, lo cual indica que representan una mezcla de esos tres tipos como se discute más adelante.Modelo hidrogeoquímico de mezcla
Con la finalidad de visualizar las variaciones en las características fisicoquímicas del agua subterránea, éstas se representan a lo largo de una sección geológica–geoquímica, que va de la Sierra de Guanjuato y pasa por La Muralla (Figura 3). Analizando esta sección se tiene que, hacia la parte norte, el manantial Comanjilla presenta valores mayores en sulfatos (SO42–), conductividad eléctrica (CE), temperatura (T) y cloruros (Cl–) que las muestras de agua pertenecientes a los pozos de la batería Ciudad en el Valle de León. Se manifiestan así los flujos profundos de carácter regional, cuyas características hidrogeoquímicas revelan a las facies más sódico bicarbonatadas (Na–HCO3–; Figura 3, 4, 6 y 7). En el modelo hidrogeológico conceptual, el flujo subterráneo asociado con C se representa como flujo vertical ascendente (Figuras 3 y 4).
En la parte central del Valle de León se aprovecha el acuífero en medio granular (Tci). Las características químicas que se registran son diferentes al manantial Comanjilla. En general, se notan valores bajos en SO42–, CE, T y Cl– que indican un menor grado evolutivo y/o una mayor influencia de la recarga local (Figura 3). Cabe mencionar que el pozo P–15 tiene valores más altos de SO42– y Cl– pero una temperatura similar; esto puede explicarse en términos de contaminación, debido a que el pozo se localiza en la zona urbana, lo cual lo hace vulnerable a la contaminación.
El agua extraída en la zona de La Muralla proviene de un medio fracturado (Ignimbrita Cuatralba) y presenta valores ligeramente más altos de SO42–, CE, T y Cl– que los en encontrados en el Valle de León, con excepción de la muestra M–13, que presenta los valores más bajos de la región debido a la influencia dominante de la recarga local (Figura 3 y 4).
Por su parte, el manantial Tultitlán presenta valores más altos en SO42–, CE, Cl– y NO3– (Figura 3; Tabla 1) que las muestras del Valle de León, lo que indica tiempos de residencia mayores y/o grandes distancias de recorrido.

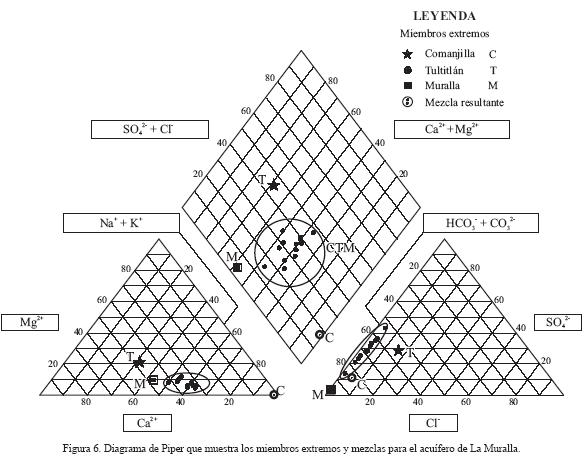

Las observaciones anteriores y el análisis de los diagramas de Piper y de Cl– vs. Li (Figura 6 y 7) permiten inferir la ocurrencia de un proceso complejo de mezcla, el cual le da unidad y coherencia a toda el agua muestreada. En estos diagramas se distinguen los puntos C, M y T como representativos de los miembros extremos del proceso de mezcla.

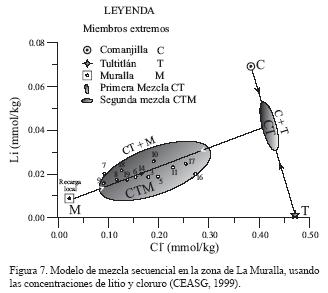

Para establecer evidencias de las mezclas binarias se utilizaron las concentraciones de cloruro y litio, ambos elementos conservativos. El análisis de la Figura 7 permite identificar que el agua subterránea presente en el acuífero de La Muralla representa una mezcla secuencial binaria de los miembros extremos mencionados anteriormente. Se puede observar que la mezcla binaria entre los miembros Comanjilla (C) y Muralla (M) no ocurre en la zona, ya que de ocurrir la mezcla entre esos miembros extremos se presentaría una mayor dispersión entre los tres vértices formados por C, T y M en la Figura 7. Entonces, el proceso de mezcla se lleva a cabo inicialmente entre los flujos profundos C y T (C+T) en condiciones en donde no interviene la componente M; al producto de la mezcla inicial (C+T) lo denominaremos CT. Posteriormente se realiza una segunda mezcla de CT con los aportes de agua más somera (CT+M), que denominaremos CTM y que representa al agua muestreada en La Muralla.
Este tipo de procesos complejos de mezcla ha sido descrito también por Carrillo–Rivera et al. (1996, 2002) en el acuífero del Valle de San Luis Potosí, en donde flujos regionales con características termales cambian la calidad química del agua subterránea en el acuífero del valle, generando zonas anómalas como la descrita en el presente trabajo (Figura 3).
El carácter de este trabajo es cualitativo, sin embargo, los procesos de mezcla pueden ser abordados desde el punto de vista cuantitativo para estimar la proporción en que cada miembro final contribuye a la mezcla final (Wallick, 1981; Verma, 1998; Laaksoharju et al., 1999; Douglas et al., 2000; Verma, 2000; Abu–Jaber 2001; Skalbeck et al., 2002; Valentino y Stanzione, 2002; Genereux, 2004).
]]>DISCUSIÓN
Con la finalidad de validar el modelo conceptual hidrogeológico propuesto se analizaron tres hipótesis.
La primera considera la recarga local en la zona de La Muralla y la existencia de flujos laterales procedentes de las inmediaciones de la Sierra de Guanajuato en donde aflora la Ignimbrita Cuatralba. En la zona de La Muralla, el aporte recibido por esta unidad permeable es facilitado por el fracturamiento regional (Figuras 3 y 4).
La segunda considera el aporte de flujos en tránsito, más profundos y de carácter regional. Estos flujos son canalizados a través de las fallas que lo conectan hidráulicamente con el acuífero en explotación por debajo del Conglomerado Guanajuato. Se genera así el alto piezométrico característico de La Muralla (Figuras 3 y 5).
Finalmente, el tercer planteamiento considera una combinación de las dos hipótesis anteriores. Se incorporan aportes de flujos regionales, flujos laterales y recarga local (Figuras 3 y 4).
De acuerdo a las hipótesis antes mencionadas es posible plantear los escenarios hidrogeológicos correspondientes. El análisis de los mismos permitirá seleccionar el escenario que mejor explique el comportamiento observado en el sistema y que valide el modelo funcional propuesto.

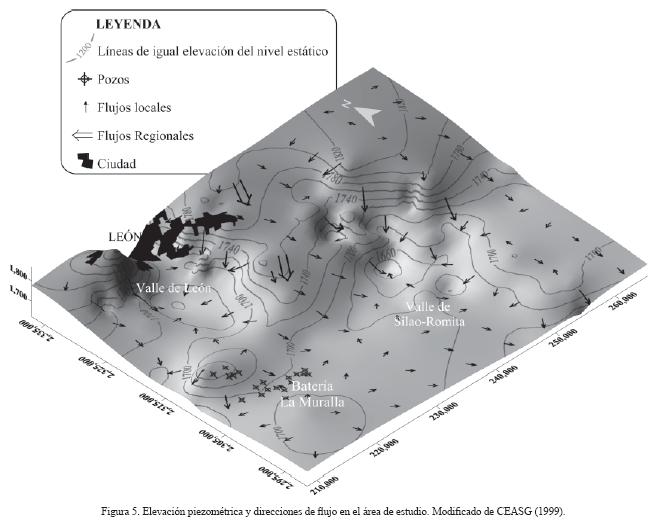

El escenario de la primera hipótesis se esquematiza en la Figura 5. Aunque se justifica la presencia de un domo piezométrico producido por la recarga local en La Muralla, solo puede ser construido mediante la mezcla de componentes M+T. Dado que estos miembros extremos no tienen características termales, no pueden explican el proceso termal involucrado. Esta característica tampoco se observa en la sección hidrogeoquímica y gráficas de mezcla (Figuras 3 y 7). Por lo tanto, este escenario no explica de manera satisfactoria el proceso global.
El escenario de la segunda hipótesis explica adecuadamente el efecto termal. En este esquema, la presencia de fallas profundas facilitan la conexión hidráulica con el acuífero constituido por la Ignimbrita Cuatralba (Figuras 3 y 4). Como resultado se tiene una mezcla de agua (C+T=CT), con características de mayor temperatura, carga hidráulica y concentración de cloruro y litio (SAPAL, 2001; Johannesson et al., 2002; Ramos–Leal et al. 2004; Johannesson et al. 2005). Sin embargo, en la gráfica de Li vs. Cl– (Figura 7), no se identificaron mezclas de C+M, ni T+M, debido a que primero ocurre la mezcla del flujo profundo C+T para posteriormente combinarse con M (Figura 7). Este escenario tampoco es del todo satisfactorio.
El escenario de la tercera y última hipótesis resulta ser el más completo y explica adecuadamente el comportamiento termal y piezométrico. Aquí se consideran los escenarios anteriores, proporcionando un modelo secuencial de dos mezclas binarias. La primera mezcla se produce a profundidad, entre los dos flujos profundos de Comanjilla y Tultitlán que ascienden hacia el acuífero en explotación a través de fallas. Como resultado se tiene un flujo ascendente de calidad química bastante homogénea que representa a la recarga profunda del acuífero de La Muralla. En este acuífero ocurre la segunda mezcla entre CT y agua proveniente de la recarga local (M), teniéndose finalmente una dilución en las concentraciones hidrogeoquímicas de la mezcla profunda (Figuras 3, 4, 6 y 7).
]]> Este escenario es también concordante con el complejo escenario hidrogeológico de la zona. En el área de La Muralla, el acuífero en explotación está cubierto por sedimentos continentales del Cenozoico (Tci) y productos volcánicos fracturados del Plioceno–Cuaternario (Qb). Estos últimos funcionan como transmisores de la recarga local. Bajo la base del acuífero fracturado se encuentra el Conglomerado Guanajuato, unidad granular de gran espesor y baja permeabilidad primaria, que actúa como acuitardo (Figuras 3 y 4).El modelo de mezcla presentado establece que a profundidades mayores a la de los actuales niveles de explotación, el sistema hidrogeológico es poco sensible a la influencia de la recarga local, predominando el aporte de los flujos profundos C y T. Tomando en cuenta estas consideraciones, si se extrae agua de mayores profundidades, ésta tendería a presentar características de la mezcla teórica CT (Figuras 3, 4 y 7).
CONCLUSIONES
El agua extraída de los pozos de la batería de La Muralla se origina en tres zonas de recarga. Su carácter hidrogeoquímico es producto de un proceso secuencial de dos mezclas binarias entre tres miembros extremos, C, T y M, cuyos orígenes fueron identificados en congruencia con un modelo hidrogeológico conceptual propuesto. A saber: C, Comanjilla, agua de tipo Na–HCO3–, con altas concentraciones en Li y Cl–, y temperaturas mayores al promedio de la región; se presenta en el modelo hidrogeológico como un flujo regional profundo que se origina en la Sierra de Guanajuato y Altos de Jalisco y que, a través de fallas, se transforma en un flujo vertical ascendente. T, Tultitlán, agua de tipo Na–Ca–HCO3–, con contenidos altos de Cl– y bajos en Li; se presenta como un flujo regional profundo que se origina en la Sierra de Pénjamo y que, también, converge a la zona de La Muralla donde se transforma en flujo vertical ascendente que se mezcla con C para así convertirse en la recarga profunda del acuífero en explotación. M, Muralla, agua de tipo Na–Ca–HCO3–, baja en Li y Cl–, que se presenta como un flujo intermedio relacionado con la recarga local.
El conocimiento geológico e hidrogeológico, en conjunción con información hidrogeoquímica de agua de pozos, ha permitido establecer diferencias sustanciales en los tres grupos. De esta manera se ha identificado en la región que los tres tipos de agua, Comanjilla, Tultitlán y Muralla se combinan en una mezcla no simultánea que se inicia con la mezcla de aguas de Comanjilla y Tulitlán a través de fallas profundas. El producto resultante se mezcla posteriormente con aguas locales más someras, dando como resultado el agua con características Na–HCO3– y bajos contenidos de Li y Cl– que se extrae de los pozos relativamente someros que hoy operan en La Muralla y que abastecen parcialmente a la ciudad de León.
