Herramienta 1: priorización de la atención del patrimonio cultural inmueble en función del valor patrimonial

Como lo menciona su nombre, el objetivo de la herramienta 1 incluida en la metodología desarrollada por ^{Díaz (2016:27-67)} es priorizar la atención de los bienes culturales inmuebles en un contexto de catástrofe o emergencia asociada con un fenómeno natural, ejercicio que se elabora con base en su valor cultural. Al respecto, cabe señalar que muchos países cuentan con un marco legal y procedimientos específicos para proteger su patrimonio cultural, como los instrumentos de las declaratorias o el catálogo en los que se enuncian, identifican y explicitan los atributos y valores culturales del bien inmueble en cuestión, por ejemplo: la Declaración de Valor Universal Excepcional adoptada para la inscripción de los bienes culturales en la Lista del Patrimonio Mundial (^{UNESCO 2008:42}); los decretos de declaratoria como monumento nacional en el marco de la ley núm. 17.288 de Chile (^{ME 2016:15}) o la ficha de inventario de bienes culturales inmuebles colombiana (^{MC 2005: anexo 79}). Esta identificación -que depende del valor asignado no sólo por la sociedad involucrada directamente con el bien sino, además, por la comunidad científica y el Estado- es producto de un consenso entre las partes el cual es relevante al momento de decidir qué conservar primero en un contexto de emergencia posterior a un desastre asociado con un fenómeno natural, tal como lo señala Josep ^{Ballart (1997:120)}, “parece fuera de dudas que sólo la sociedad en su conjunto por medio de sus portavoces sociales y políticos, y mediante la acción reguladora del Estado es la que puede asumir la responsabilidad de valorizar en mayor o menor grado este tipo de recursos públicos”.

Estos documentos le dan base a la herramienta 1 para analizar el bien inmueble en función de un listado de valores culturales, una tipología que se estableció, a su vez, en clasificaciones que han considerado el valor más allá de las cualidades propias del bien cultural -también como el producto de la relación entre el bien y la comunidad (^{Díaz 2016})- y fueron propuestas por teóricos como ^{Aloïs Riegl (1903)}, ^{Françoise Choay (2007)} y ^{Josep Ballart (1997)}, así como por documentos de normativa internacional, como The Burra Charter: The Australia ICOMOS Charter for Places of Cultural Significance (^{ICOMOS 2013}), el Documento de Nara, Japón, Sobre la autenticidad de los valores patrimoniales (^{ICOMOS 1994}) y el Assessing the Values of Cultural Heritage (^{De la Torre 2002}), publicado por el GCI.

A pesar de la subjetividad y contingencia de los valores patrimoniales, cuando se planifica la conservación de los bienes culturales inmuebles éstos deben clasificarse en tipologías, aunque sean provisionales y no sean aplicables en todos los sitios o situaciones. Los autores y documentos arriba mencionados coinciden en la definición de tipologías de valores, como los históricos, artísticos o estéticos y sociales, y algunos proponen los de antigüedad, los simbólico-significativos, los científicos, los educativos, los de uso y los económicos (^{Díaz 2016:59-60}).

Basándose en las tipologías de valores señalados, y si se considera que algunas de ellas se traslapan en sus significados, la metodología articula una matriz que prevé la valoración del bien cultural dependiendo de las siguientes variables:

Adicionalmente, para priorizar la atención, a cada tipología valorativa del listado se le otorga una calificación alta, media y baja, con una ponderación de 3, 2 y 1, respectivamente. Ello se relativiza en tres escalas de análisis: local, nacional e internacional (^{Díaz 2016:59}). En la primera se estiman los valores culturales de acuerdo con la autenticidad e integridad del bien, analizando la presencia, ausencia y grado de alteración de los elementos en que, según The Burra Charter for Places of Cultural Significance (^{ICOMOS 2013}) y el Documento de Nara, Japón, Sobre la autenticidad de los valores patrimoniales (^{ICOMOS 1994}), se corporiza cada valor cultural, y que corresponden a: los materiales, técnicas, fábrica, concepto, forma, emplazamiento, entorno, significados, uso y función, tradición, espíritu y sentimiento, asociaciones, registros, sitios y objetos relacionados. Por su parte, lo que se valora en la escala nacional (^{Díaz 2016:60}) es el grado de escasez del bien cultural, comparándolo con otros de la misma tipología funcional (iglesias, viviendas, escuelas, infraestructura, etc.) con base en su representatividad en el inventario de bienes protegidos por ley en cada país. Por último, en la escala internacional (^{Díaz 2016:62}) se pondera con un puntaje 3 si el sitio está inscrito en la Lista del Patrimonio Mundial (^{UNESCO 2008}), con un puntaje 2 si se encuentra en la lista tentativa para su inscripción, o bien, con un puntaje 1 para los demás inmuebles; por ello se asigna una calificación constante en todos los valores (Figura 1).

Figura 1: Tabla de priorización de la atención del patrimonio cultural inmueble en función del valor patrimonial; herramienta 1 (Fuente: ^{Díaz 2016:67}).

Herramienta 2: descripción y jerarquización de amenazas del patrimonio cultural inmueble

La segunda herramienta que ^{Díaz (2016)} desarrolla, la cual tiene como finalidad describir y jerarquizar las amenazas, se diseñó a partir del estudio de documentos en el ámbito de la planificación territorial y la conservación del patrimonio, en los que se destacan los atlas, o mapas, de amenazas a escala de macrozonificación, es decir, en el ámbito nacional, más que en el local, realizados por el Centro Nacional de Prevención de Desastres (^{Cenapred 2001}, ²⁰⁰⁶), en México, y la ya citada Carta del Rischio (^{ICR 1992}), en Italia. Otros ejemplos de análisis de riesgos en Sudamérica revisados fueron, en Chile, la Guía de análisis de riesgos naturales para el ordenamiento territorial (^{Subdere 2011}) y los estudios para el manejo de riesgos en el sitio unesco de Valparaíso (^{OGPMV 2008}), en el cual se concede especial importancia al de incendio, y, en Perú, la microzonificación sísmica del centro de Lima (^{Degg y Chester 2005}), que tuvo el objeto de definir zonas seguras para la planificación urbana (^{Díaz 2016:87}). Para organizar y jerarquizar las amenazas se utilizaron dos documentos: el Manual de gestión de riesgos de colecciones (^{ICCROM y UNESCO 2009}), que propuso una forma de organizar las amenazas en relación con su probabilidad de ocurrencia, y Managing Disaster Risks for World Heritage (^{UNESCO 2010}), que planteó clasificar las amenazas según la gravedad de sus consecuencias en el patrimonio cultural inmueble (^{Díaz 2016:114}).

Esta herramienta se aplica con fundamento en un análisis determinístico y global de las amenazas que eventualmente afectarían al bien cultural en cuestión, definiendo el peor escenario posible con base en la información histórica sobre la magnitud e intensidad de los fenómenos. Posteriormente las amenazas se priorizan de acuerdo con la gravedad de los daños que podrían causar en el edificio histórico. En la Figura 2 se muestra la clasificación de las empleadas en la metodología que implican tres grupos principales: a) amenazas naturales de acción ocasional; b) amenazas de naturaleza física, y c) amenaza antrópica y química.

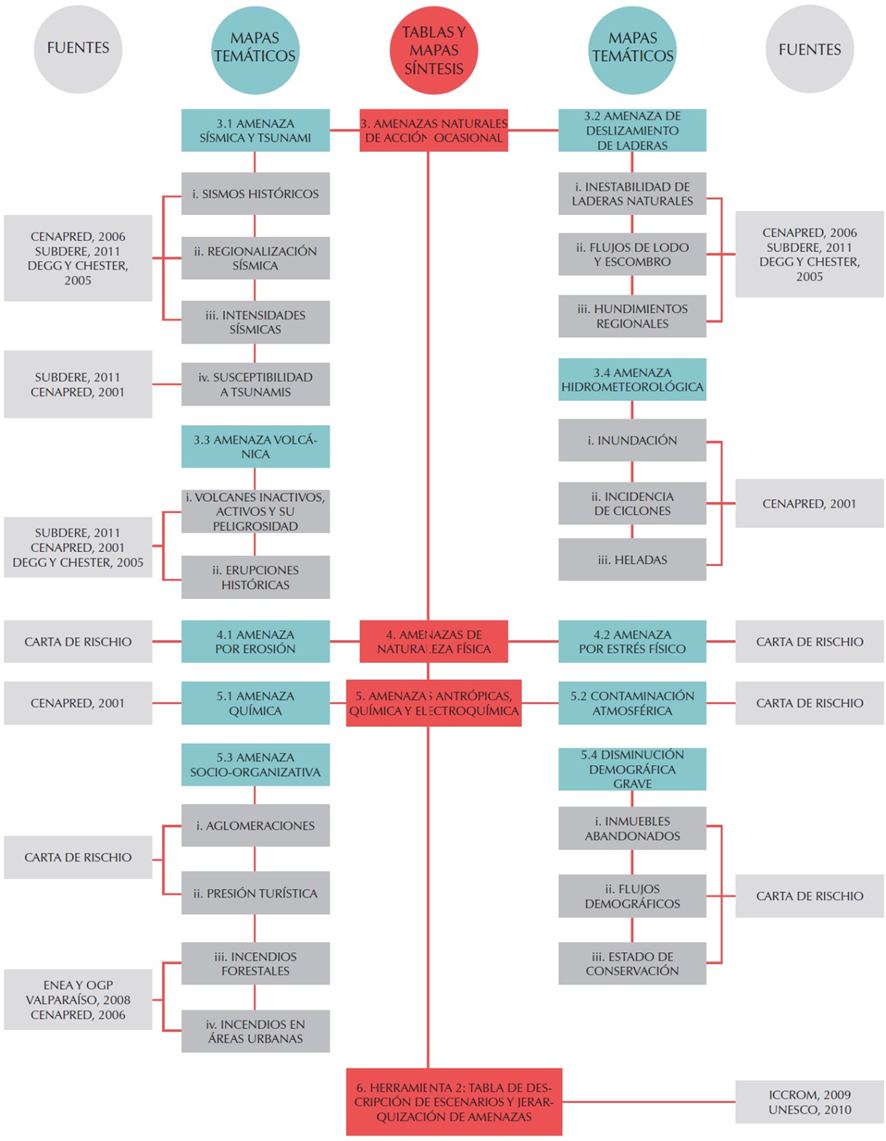

Figura 2: Esquema de los parámetros para realizar la descripción y jerarquización de amenazas del patrimonio cultural inmueble; herramienta 2 (Fuente: ^{Díaz 2016:71}).

Dado que al emplear la segunda herramienta en esta investigación se busca evaluar el riesgo sísmico, no se toman en cuenta las amenazas volcánicas, hidrometeorológicas y químicas (riesgo de incendio por industrias cercanas); sí, en cambio, los deslizamientos de laderas, por razón de que es una consecuencia probable de un terremoto de intensidad alta. Asimismo, se analizan las amenazas que corresponden a procesos continuos, como la erosión y el estrés físico; contaminación atmosférica; socioorganizativa, y disminución demográfica grave, con la consecuente falta de mantenimiento, debido a que la principal consecuencia de estas amenazas es el deterioro material de los edificios patrimoniales.

El primer paso para evaluar la amenaza sísmica incluye la investigación de los terremotos históricos, su intensidad, la aceleración máxima del suelo y la distancia desde el epicentro, incluido también, mediante el estudio de las zonas de inundación, el peligro de tsunami (^{Díaz 2016:75-81}). Por su parte, para la amenaza de deslizamientos de laderas se considera: la topografía y la geometría de las pendientes; la distribución de la estratificación geológica y las propiedades mecánicas del suelo; las precipitaciones ordinarias y extraordinarias; la hidrología superficial y subterránea, y la identificación de las intervenciones antropogénicas que puedan haber causado cambios en el sistema de presión de agua subterránea o en la geometría de la pendiente, o bien, sobrecarga o la deforestación sin una evaluación técnica (^{Díaz 2016:82-89}). Por medio del análisis de estos parámetros se establece el peor escenario con base en la inestabilidad de los taludes naturales; la presencia probable de flujos de lodo y escombros, y los hundimientos regionales o locales.

Dado que las amenazas de procesos naturales continuos se producen al menos una vez al año y están relacionadas con la posición geográfica, el clima y el contexto social (^{Díaz 2016:107-112}), para evaluar la amenaza de erosión se tienen en cuenta la precipitación media y máxima, la distancia a la costa, la humedad relativa y la dirección y velocidad de los vientos dominantes. Adicionalmente, para ponderar la amenaza de estrés físico se evalúan, además de las precipitaciones, el daño probable en los materiales por una fuerte oscilación térmica, y la confluencia de la lluvia y temperaturas inferiores a 0 °C, que podrían provocar el congelamiento de las partículas de agua y la consecuente desintegración o agrietamiento de los materiales (^{Díaz 2016:100-101}). Por otra parte, para la contaminación atmosférica se calculan: las zonas con congestión vehicular; la ubicación de los aeropuertos y puertos; las autopistas y la circulación diaria de automóviles, con el fin de sopesar el probable ennegrecimiento de los materiales o su disolución por la lluvia ácida. En la valoración de amenaza socio-organizacional, que se refiere al riesgo de vandalismo o guerras, o a los daños que pueden provocar las aglomeraciones de personas a causa del turismo en los bienes culturales inmuebles, se analiza la presión turística, que, justamente, por la concentración de personas, tiene como consecuencia la sobrecarga o condensación de vapor de agua en el edificio, y la probabilidad de incendio, mediante el estudio de materiales combustibles cercanos, las condiciones climáticas, la continuidad de las construcciones y la presencia de cables eléctricos defectuosos (^{Díaz 2016:107-111}). Finalmente, la probable falta de mantenimiento de los edificios históricos se analiza estudiando la grave disminución demográfica, que se relaciona con el estado de abandono de los edificios históricos reflejado en un deterioro progresivo, situación que se genera, por ejemplo, en poblados rurales afectados por procesos de migración de sus habitantes o en centros históricos que pierden su carácter residencial en favor de la actividad comercial o administrativa, quedando a cargo de arrendatarios que no suelen hacerse cargo de su mantenimiento (^{Díaz 2016:111}). Esta amenaza se analiza identificando la ubicación de los edificios abandonados y su estado de conservación.

En el procedimiento, tras evaluar cada una de estas amenazas de forma grupal, se establece el peor escenario posible, el cual se clasifica en función de la gravedad del daño que podría provocar en el bien inmueble en cuestión. El resultado se clasifica en tres categorías: sin daños, leve o gradual, o catastrófico. En la investigación actualmente en proceso se ha propuesto ponderar estos parámetros según la Figura 3.

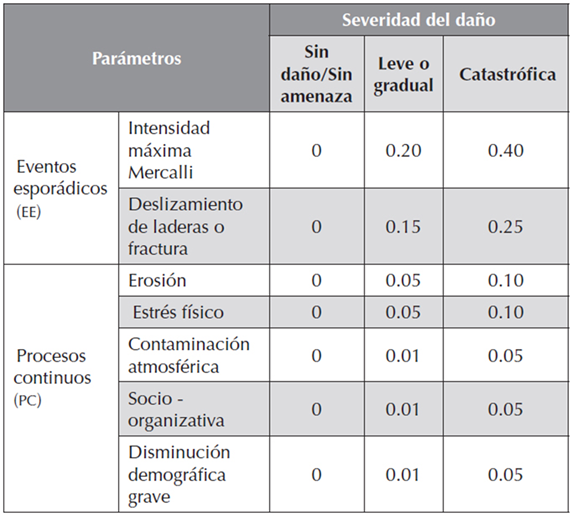

Figura 3: Puntaje de los parámetros para definir el índice de amenaza (Tabla: Daniela ^{Díaz Fuentes, 2016}).

Herramienta 3: ficha de evaluación y cuantificación de la vulnerabilidad sísmica en los bienes culturales inmuebles

La tercera herramienta propuesta en ^{Díaz (2016)} evalúa la vulnerabilidad sísmica mediante parámetros que se definieron de acuerdo con la ficha desarrollada por la Direzione Generale delle Politiche Territoriale e Ambientali de Italia (^{DGPTA 2003}), pero también, para incluir la tipología constructiva de adobe, se utilizó la Norma núm. 3332 de Chile (^{INN 2013}) y el documento Evaluación de daños y soluciones para construcciones en tierra cruda. Manual de terreno (^{CDT 2012}), para considerar la vulnerabilidad al fuego, consecuencia usual de los terremotos, el ya referido Between Two Earthquakes: Cultural Property in Seismic Zones (^{Feilden 1987}), publicado por el GTI, y, para incorporar datos relacionados con el estado de conservación, los lineamientos desarrollados por el Instituto Nacional de Antropología e Historia (^{INAH 2010}) de México.

Asimismo se tuvieron presentes varios artículos recientes sobre temas relacionados con el comportamiento sísmico de las construcciones de mampostería, como: la estabilidad de las secciones de muros por la presencia de trabas transversales (^{Binda y Saisi 2001}); la consolidación con materiales similares a los originales en términos de forma, dimensiones, espesor y resistencia para lograr el comportamiento monolítico (cfr.^{Carocci 2001}; ^{Modena 2009}), y dicho comportamiento a través de los mecanismos de colapso (cfr.^{D’Ayala y Speranza 2002}; ^{Roca 2008}; ^{Díaz 2008}). Además, se incluyeron algunos indicadores sociales que indirectamente podrían aumentar la vulnerabilidad constructiva del bien cultural inmueble, como la accesibilidad, el aislamiento, la relación con el contexto geográfico y la comunidad, entre otros, propuestos por ^{Natalia Jorquera (2012)}.

Los parámetros de la tercera herramienta se dividen en tres tipos de vulnerabilidad: por la posición del edificio; la inherente a la estructura, y por el estado de conservación (Figura 4).

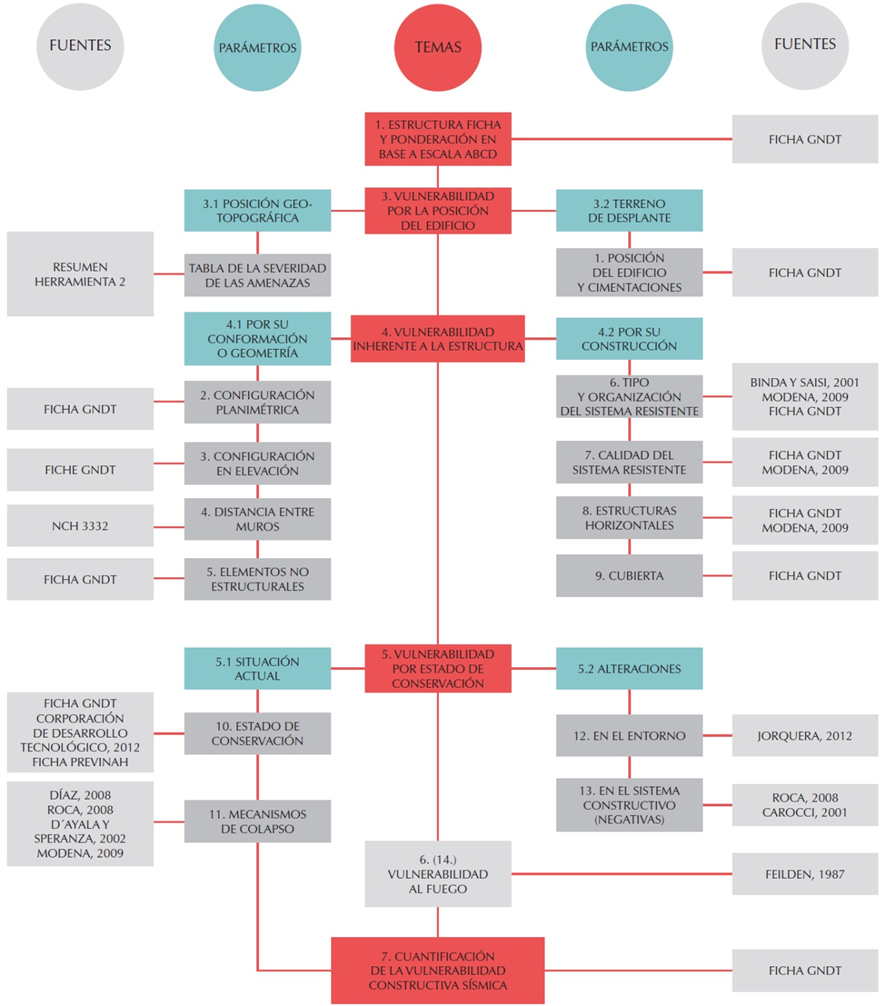

Figura 4: Esquema de los parámetros para realizar la evaluación y cuantificación de la vulnerabilidad constructiva sísmica en los bienes culturales inmuebles; herramienta 3 (Fuente: ^{Díaz 2016:127}).

El rubro sobre la vulnerabilidad por la posición del edificio estima:

Adicionalmente, la temática de la vulnerabilidad inherente a la estructura considera:

Por último, el rubro sobre la vulnerabilidad por el estado de conservación evalúa:

En la cuantificación de la vulnerabilidad sísmica, cada uno de los parámetros tiene un peso acorde con su relevancia en la vulnerabilidad total del edificio, la cual se pondera en una escala A, B, C y D, donde A indica una muy baja y D, una muy alta. Los valores y el peso de cada parámetro se basaron en la ficha y tabla para la cuantificación de la vulnerabilidad desarrollada por la ya mencionada Direzione Generale delle Politiche Territoriale e Ambientali (^{DGPTA 2003}). No obstante que en la herramienta planteada por ^{Díaz (2016:117-192)} los parámetros de la ficha se modificaron y adaptaron con el fin de hacerlos apropiados para evaluar el patrimonio cultural inmueble, se mantuvieron las proporciones propuestas por la ficha italiana (Figura 5).

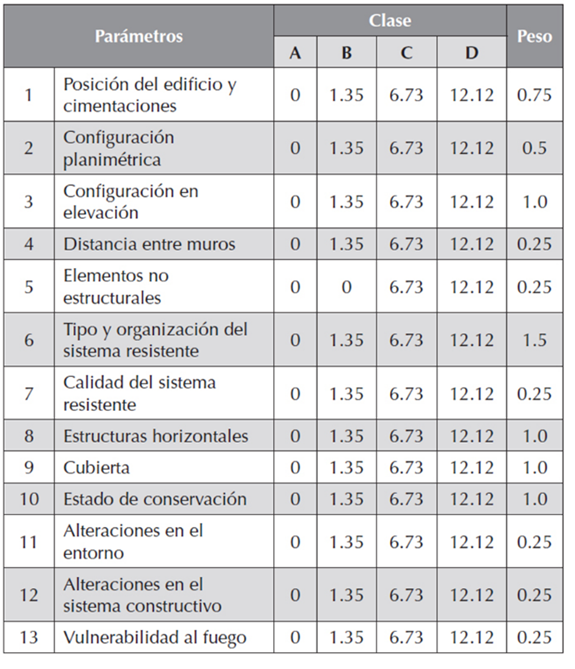

Figura 5: Puntaje y peso de los parámetros para definir el índice de vulnerabilidad (Tabla: Daniela ^{Díaz Fuentes, 2016}).

Así, el índice de vulnerabilidad se define mediante la ecuación 1 (Figura 6):

Figura 6: Ecuación 1 para definir la vulnerabilidad (Fuentes: ^{Laterza et al. 2016a}, ^2016b; ^{Guida et al. 2016}).

Puesto que en la literatura internacional se considera que el riesgo es “la combinación de la probabilidad de que ocurra un evento y sus consecuencias negativas” (^{UNISDR 2009:29}), posteriormente, el índice de vulnerabilidad se multiplica por el índice de amenaza para calcular el riesgo sísmico mediante la ecuación 2 (Figura 7).

Figura 7: Ecuación 2, el índice de vulnerabilidad se multiplica por el índice de amenaza para calcular el riesgo sísmico (Fuentes: ^{Laterza et al. 2016a}, ^2016b; ^{Guida et al. 2016}).

Aplicación de la herramienta 1

En Chile la declaración de un bien inmueble como monumento nacional conlleva una justificación sobre su relevancia ante el Consejo de Monumentos Nacionales (CMN), organismo colegiado que decide si aquél amerita el reconocimiento en alguna de las categorías de protección de acuerdo con la Ley 17.288 de Monumentos Nacionales y Normas Relacionadas (^{ME 2016:107-114}). Una vez aprobada dicha declaratoria, el Ministerio de Educación (ME) emite un decreto de declaratoria,² que explicita las características del bien y los valores culturales que lo hicieron meritorio del reconocimiento nacional (^{ME 2016:15}). En la actualidad, en Chile éste es el único documento que refleja un consenso respecto de los valores culturales de un bien inmueble y, por lo tanto, se empleó en este estudio como la base para la aplicación de la herramienta 1. No obstante, debe mencionarse que aunque estos decretos se han emitido desde 1926,³ sólo desde la década de los noventa describen los valores culturales de los monumentos (^{Dibam 2016c}). Por esta razón, la información de los decretos de las iglesias de Chiu Chiu, Usmagama y Huaviña, emitidos en la década de los cincuenta, debió complementarse con reseñas históricas disponibles en el sitio web del CMN (^{Dibam 2016a}, ^2016b).

Ahora bien, respecto de la primera escala de análisis, en este caso, local, ya que las seis iglesias corresponden a la misma tipología histórico-arquitectónica denominada iglesias del altiplano, emplazada en la cordillera de los Andes, no existen grandes variaciones en la ponderación de los valores culturales. En cuanto al valor de antigüedad, el emplazamiento de estos templos generalmente está asociado con sitios sagrados o cementerios preexistentes (^{Díaz et al. 2012:152}), no obstante, la más antigua, y primera de su categoría tipológica, fue Chiu Chiu, de 1611, mientras que las demás se construyeron a mediados del siglo XVII y en el siglo XVIII (^{ME 2009}; ^{Dibam 2016a}, ^2016b). Estas variantes temporales implicaron diferencias en su ponderación. Respecto de los valores histórico, simbólico-significativo y científico, a todas las iglesias se les asignó igual puntaje. Las diferencias se hicieron notar tanto en el valor estético, en función del menor o mayor grado de alteración que afecta la legibilidad de la arquitectura andina, como en el valor de uso, ya que la comunidad indígena atacameña usa la iglesia de Chiu Chiu constantemente durante el año y, en particular, en las festividades religiosas, mientras que las cinco iglesias de la Quebrada de Tarapacá se utilizan prácticamente sólo en las festividades, debido a la migración de las comunidades indígenas aimaras (^{Díaz et al. 2012:153}).

Para la ponderación a escala nacional se partió de la base de la existencia de 214 iglesias declaradas monumento histórico en Chile, de las cuales 45 (21%) corresponden a esta tipología (^{Dibam 2016c}), y luego se evaluó la escasez de cada uno de los valores en comparación con las demás iglesias tuteladas. Por último, el puntaje a escala internacional fue el mismo en los seis casos, debido a que esta tipología de iglesias se encuentra en la Lista Tentativa de Sitios de Patrimonio Mundial postulados por Chile ante el Centro de Patrimonio Mundial de la UNESCO (^{CMN 2004:13-15}).

Considerando la ponderación de prioridad: alta (3), media (2) y baja (1), los resultados de la aplicación de la herramienta 1 en los casos de estudio -específicamente, el promedio de las tres escalas (local, nacional e internacional)- en cada valor cultural se muestran en la Figura 10.

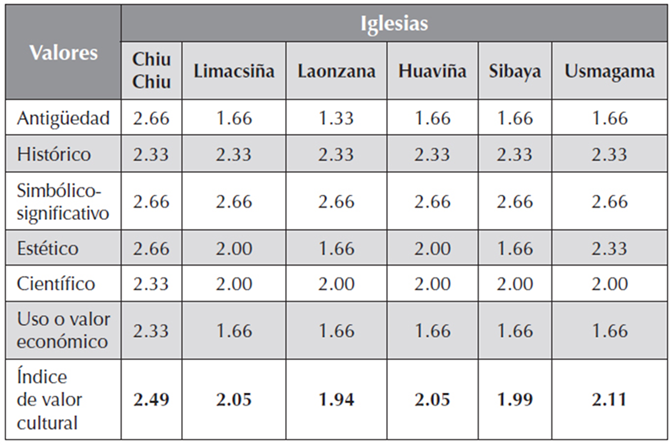

Figura 10: Tabla con los resultados de la priorización por valor cultural (Tabla: Daniela ^{Díaz Fuentes, 2016}).

Aplicación de las herramientas 2 y 3

En un ensayo publicado previamente (^{Díaz 2015}) se presentaron los resultados de la aplicación de las herramientas 2 y 3 en las cinco iglesias de los pueblos de: Laonzana, Sibaya, Limaxiña, Huaviña y Usmagama, todas ellas situadas dentro de la Quebrada de Tarapacá. Dado que, tras el terremoto de junio de 2005, los inmuebles experimentaron daños estructurales graves y colapsos en más de 60% de su estructura (^{Díaz et al. 2012:82-89}), la metodologia se aplicó retroactivamente, esto es, considerando la condición previa al terremoto registrada en los expedientes de las iglesias y archivada en el Centro de Documentación del Consejo de Monumentos Nacionales (CDCMN).⁴ Así, la efectividad del procedimiento se ponderó al comparar sus resultados con los efectos reales posterremoto. Para el presente estudio se siguió la misma lógica de evaluación, con la salvedad de que se agregó el analisis de la iglesia de san Francisco de Chiu Chiu, emplazada en el Oasis de Chiu Chiu, la cual presenta dos variables distintas: por un lado, con el terremoto el inmueble resultó con daños estructurales reparables (^{Díaz et al. 2012:90}), y por el otro, se encuentra en un contexto cultural muy rico, ya que, como se ha señalado, es el centro religioso de la comunidad indígena acatameña.

Un aspecto digno de mencionar es que la amenaza sísmica en la Quebrada de Tarapacá (Figura 11) es indicativa de consecuencias catastróficas para las personas y las construcciones, debido a que en la Región de Tarapacá han ocurrido 11 terremotos sobre la magnitud 7 en 145 años, y la máxima alcanzó 8.5 e intensidad Mercalli de X, en 1877 (^{CSN 2016}). Asimismo, es grave la amenaza de deslizamientos de laderas, ya que la presencia de precipitaciones en el invierno altiplánico podría cambiar las propiedades mecánicas de suelos en pendientes sobre 10% y relativamente inestables, constituidos por depósitos de remoción en masa, abanicos aluviales y deslizamientos gravitacionales (^{Sernageomin 2003}). El daño aún podría potenciarse por las temperaturas extremas, que pueden fluctuar entre 0 °C y 30 °C en un mismo día (^{DGA 2016}), pudiendo producir fracturas de la roca por termoclastismo,⁵ situación que, en caso de precipitaciones o terremoto, aumentaría la inestabilidad (^{Díaz 2016:216}).

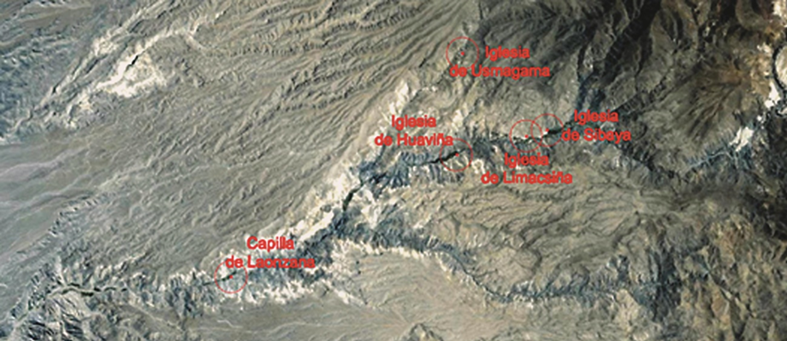

Figura 11: Ubicación geográfica de las iglesias en la Quebrada de Tarapacá (Fuente: Google Earth y Geoportal del CMN, Chile, 2015).

Afortunadamente, en la Quebrada de Tarapacá no se presentan las amenazas por contaminación atmosférica y socio-organizativa. En cambio, por la migración de las comunidades aimaras, sí se da la derivada de la disminución demográfica (^{INE 1995}), con la consecuente falta de mantenimiento de los inmuebles. Si bien esto no genera efectos inmediatos, podría producir un daño gradual en los materiales a causa de la presencia de humedad o de erosión por viento, que puede alcanzar 70 km/h (^{DGA 2004}), y también por el posible estrés físico generado por la fuerte oscilación térmica, factores que podrían deteriorar los materiales y provocar una mayor vulnerabilidad ante un sismo (^{Díaz 2015:12}).

En el Oasis de Chiu Chiu (Figura 12) también existen indicaciones de un escenario catastrófico por amenaza sísmica, debido a que en aproximadamente 100 años han ocurrido 20 terremotos sobre la magnitud 7, que alcanzó una máxima de 8.3 en 1950 y una intensidad Mercalli de X (^{CSN 2016}). Así de grave es la amenaza de deslizamiento de laderas, ya que la iglesia de Chiu Chiu se emplaza sobre material no consolidado y a menos de 15 metros del cauce del río Loa, el cual aumenta su caudal en el invierno altiplánico y, de hecho, ya ha generado el deslave y la erosión del subsuelo al poniente de la iglesia, pudiendo generar asentamientos diferenciales (^{Díaz 2016:282}).

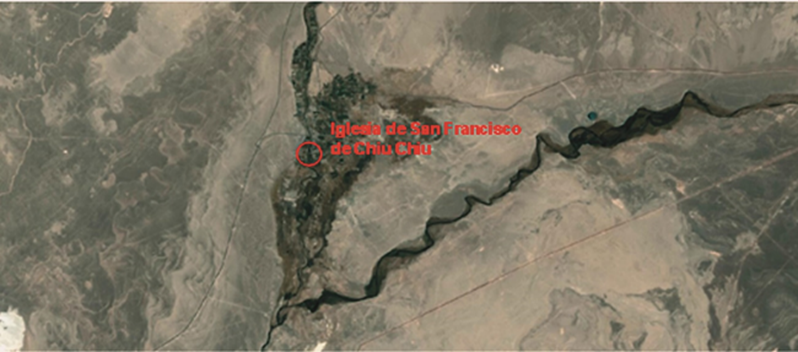

Figura 12: Ubicación geográfica de la iglesia en el oasis de Chiu Chiu (Fuente: Google Earth y Geoportal del CMN, Chile, 2015).

Una de las amenazas más sensibles que genera deterioro material de la iglesia de Chiu Chiu es el estrés físico debido a que, prácticamente durante todo el año, se alcanzan temperaturas bajo 0 °C, en coincidencia con la temporada de lluvias (^{DGA 2016}), lo que podría provocar el congelamiento de las partículas de agua y el deterioro gradual del adobe. Por fortuna, las amenazas por contaminación atmosférica, erosión, socio-organizativa o disminución demográfica grave, con la consecuente falta de mantenimiento, no se dan en el Oasis de Chiu Chiu.

Los resultados de la aplicación de la herramienta 2 en los casos de estudio se muestran en la Figura 13.

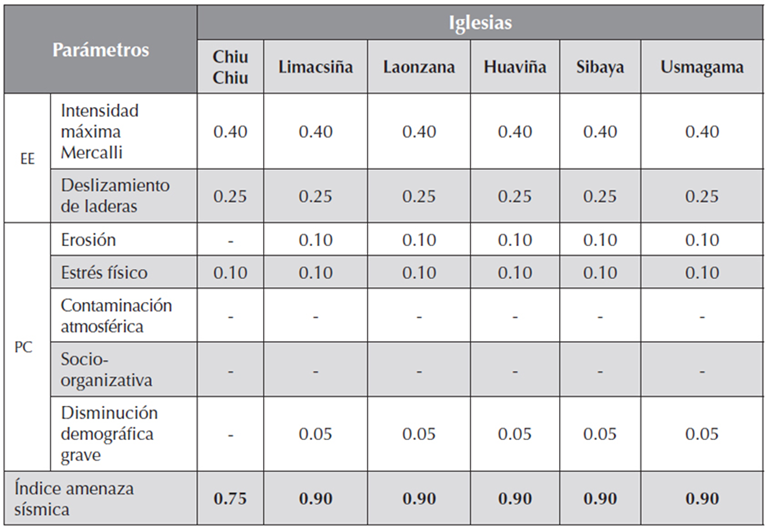

Figura 13: Cálculo del índice de amenaza sísmica (Tabla: Daniela ^{Díaz Fuentes, 2016}).

Aplicación de la herramienta 3

Debido a que los seis templos corresponden a la tipología arquitectónica de iglesias del altiplano, los elementos formales y constructivos que los configuran son: una nave única, capillas adosadas de una altura menor a ésta, una o dos torres en el campanario, cuyo cuerpo superior, en muchos casos, se ha modificado o eliminado, y contrafuertes, que, en general, se han agregado como un refuerzo adicional propio del sistema constructivo tradicional (^{Jorquera 2014:25}). Tanto los muros como los contrafuertes están construidos en adobe o mampostería de piedra asentada en lodo; presentan una estructura de techumbre con sistema de par y nudillo de madera, cubierta de paja, lodo o metal. Los resultados de la aplicación de la herramienta 3 en los casos de estudio se muestran en la Figura 14.

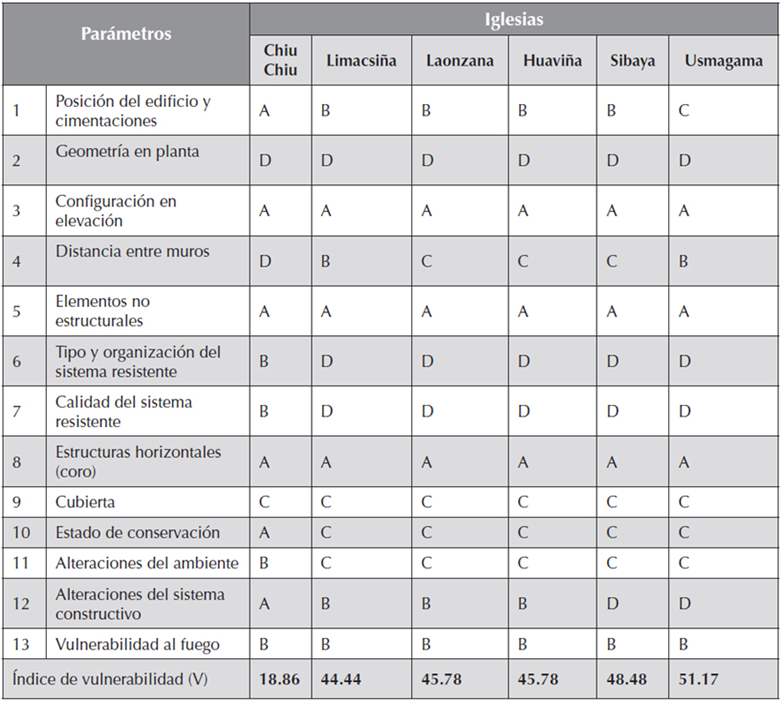

Figura 14: Cálculo del índice de vulnerabilidad sísmica (Tabla: Daniela ^{Díaz Fuentes, 2016}).

Al analizar los resultados del cálculo del índice de vulnerabilidad sísmica, considerando los efectos reales luego del terremoto de junio de 2005 en el norte de Chile, es posible concluir que todas las iglesias que resultaron con una vulnerabilidad sobre 44 de hecho colapsaron con un terremoto de magnitud 7.8 y de intensidad IX-X (^{Díaz et al. 2012:82-89}). Por lo tanto, en un territorio altamente sísmico, como el chileno, sólo superando levemente la vulnerabilidad media esta tipología de iglesias llega al colapso.

En particular, la iglesia de Chiu Chiu resultó con una vulnerabilidad media de 18.86, lo cual concuerda con los datos empíricos, ya que, debido al terremoto mencionado, sufrió daños estructurales reparables y no presentó colapsos. Tal iglesia es un caso ideal para identificar las vulnerabilidades intrínsecas de la tipología “iglesias del altiplano”, por contar con un sistema de muros en adobe reflejo de buenas prácticas de construcción tradicional, porque está emplazada en un terreno plano que, además, se encontraba en buen estado de conservación, y no presentaba alteraciones negativas. Tales vulnerabilidades son: la asimetría de la geometría en planta; la excesiva anchura del vano de acceso en relación con el espesor del muro; los vanos de acceso a las capillas en general están muy cerca de las esquinas, lo que debilita la conexión entre muros perpendiculares, y la falta de muros transversales que eviten el volteo de los muros laterales de la nave: debido a ellas, probablemente ninguna iglesia de esta tipología obtendrá un índice de vulnerabilidad inferior a 18.
