1. Introducción
La variabilidad y distribución espacial de las reservas de carbono orgánico e inorgánico en el suelo (COS y CIS, respectivamente), como propiedades edáficas, están controladas parcialmente por las condiciones ambientales, cobertura vegetal y el uso del suelo (Guo et al., 2006). Estos factores influyen en la velocidad de formación y transformación del carbono orgánico (CO) y en los cambios del carbono inorgánico (CI) del suelo, procesos que desempeñan un rol en el aumento o reducción de las concentraciones de dióxido de carbono en la atmósfera (West y Marland, 2002; Singh et al., 2007). Por ello el interés creciente en cartografiar las variaciones del COS y CIS para proveer al usuario del suelo de herramientas que permitan hacer un uso racional del suelo (Jaramillo, 2012; Orton et al., 2016). La escala para cartografiar COS puede ser a nivel parcela, cuenca, zona agroecológica, región, país o continente (IIASA/FAO, 2012). El análisis de datos de perfiles de suelos mediante sistemas de información geográficos (SIG), es una alternativa para conocer la distribución espacial y vertical del COS, mismo que puede utilizarse para CIS. No obstante, hay escasez de datos georeferenciados (FAO, 2002), necesarios para aplicar técnicas geoestadísticas para conocer la distribución espacial del COS a diferentes escalas y mejorar las estimaciones espaciales (Paz-Pellat et al., 2016). En México se han realizado estudios que muestran la distribución espacial del COS a nivel país (Segura-Castruita et al., 2005; Etchevers et al., 2006; Paz-Pellat et al., 2012; Cruz y Paz, 2013). Para estimar el potencial de captura de carbono en el suelo en diferentes escenarios, es necesario establecer una línea base de carbono para evaluar posteriormente cómo las concentraciones se modifican en función del cambio de uso del suelo o de las prácticas de manejo (Batjes, 1999). Sin embargo, no se tiene certidumbre acerca de los cambios del COS ni del CIS, en un lugar determinado en regiones áridas y semiáridas (Luo et al., 2011). En un análisis de la distribución espacial y temporal de COS se concluyó que, independientemente de la metodología utilizada y sus bases de datos, las estimaciones realizadas tienen el defecto de no poderse validar porque no se han empleado modelos predictivos (Paz-Pellat et al., 2016). La información disponible se refiere principalmente a regiones templadas y tropicales (Segura-Castruita et al., 2005), pero las regiones áridas y semiáridas han sido menos estudiadas. Al respecto, Montaño et al. (2016) mencionaron cómo la alta heterogeneidad espacio-temporal de estas regiones, las condiciones ambientales, la comunidad vegetal y el uso del suelo afectan los almacenes y f lujos del carbono. Información relacionada con los almacenes de CIS y su cartografía es escasa (Segura-Castruita et al., 2005; Guo et al., 2006), al igual que el comportamiento de su variabilidad espacial. Determinarla resulta importante, ya que la aplicación de enmiendas orgánicas se ha convertido en una práctica común en áreas con agricultura intensiva en los distritos de riego de regiones áridas y semiáridas de México. Por ejemplo, los suelos de cultivo del Distrito de Riego 017 en la Comarca Lagunera reciben, año con año, aproximadamente entre 80 y 120 Mg ha-1 de enmiendas orgánicas (Fortis-Hernández et al., 2009), pero el efecto de estas aplicaciones en las reservas y el comportamiento espacial del COS y del CIS es desconocido. La distribución espacial de las reservas de COS y CIS en la Comarca Lagunera podría establecerse con datos georreferenciados de muestras de suelo y la aplicación de métodos geoestadísticos; con ello se podrían generar modelos predictivos, así como establecer relaciones con las características climáticas y el uso del suelo. Los objetivos de este trabajo fueron determinar el COS y CIS en suelos agrícolas de la Comarca Lagunera de México, establecer su distribución y variabilidad espacial mediante el método geoestadístico kriging ordinario (KO) y verificar la precisión de los mapas temáticos.
2. Materiales y métodos
2.1. Área de estudio

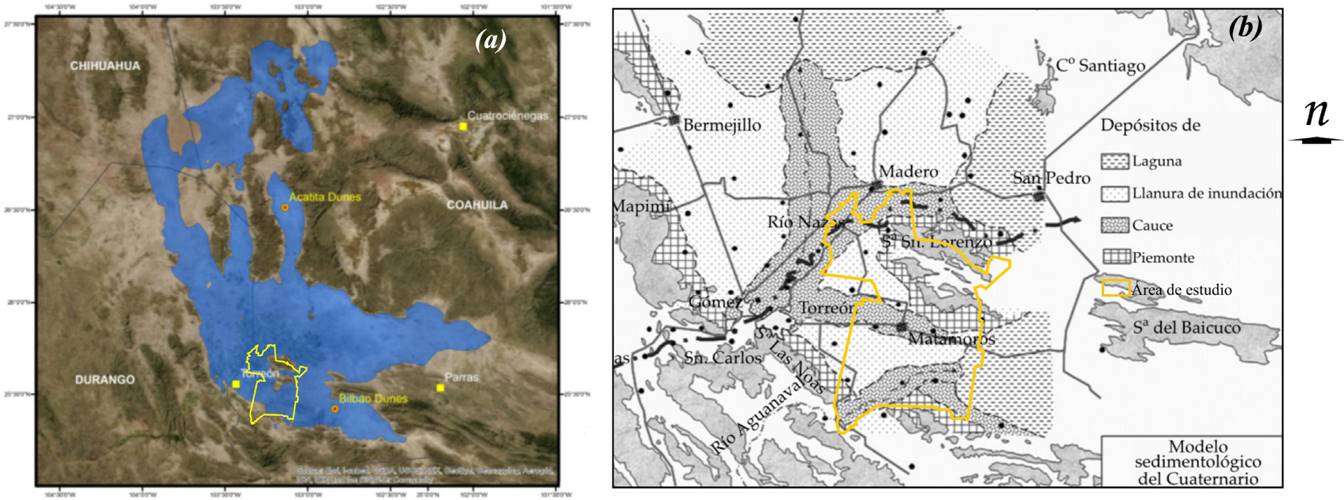

El estudio se realizó en el municipio de Matamoros (Figura 1), Coahuila, México (25° 23’ y 25° 48’ latitud norte y 103° 23’ y 103° 03’ longitud oeste), que se encuentra en la parte plana de un valle, con altitudes que varían de 1100 a 1150 m en las partes bajas planas, hasta 1580 m en las cimas de los cerros. El clima del municipio es un BW hw’’ (e’), correspondiente a muy seco o desértico, semicálido con lluvias en verano e invierno fresco y oscilación extremosa. La precipitación total anual promedio es de 250 mm y una evaporación total anual promedio de 2500 mm (García, 2004), como se muestra en el climograma del área de estudio (Figura 2). La vegetación está dominada por matorrales xerófitos, aunque las praderas y el bosque espinoso (mezquite) son comunes. La alta concentración de sales en los suelos de esta región determina la existencia de una vegetación halófita dominante en el paisaje. Las plantas de matorrales del desierto, incluidos los rosetófilos y micrófilos, ocurren en un patrón irregular, compuesto principalmente de Larrea tridentata y halófitas. La geología del área está caracterizada por su origen (periodo Cuaternario y Cretácico), donde las rocas ígneas de la Sierra Madre Occidental son la principal fuente de sedimentos aluviales, que fueron transportados por corrientes fluviales a través de los ríos Aguanaval y Nazas, que alimentaban el Paleolago Irritila (Figura 3a) en esta región (Czaja et al., 2014). La geomorfología de la cuenca (Figura 3b) se compone de depósitos tanto sedimentarios (calizas, dolomitas, yeso, arenas arcillosas y conglomerados) como de rocas ígneas (depósitos volcánicos y granito) (Mejía-González et al., 2014). Los sedimentos que se han identificado en dunas de la región están ligeramente redondeados e incluyen minerales como cuarzos, feldespatos, apatitas, micas, anfíboles (hornblenda), piroxenos y granos de magnetita, hematita y calcita; la forma ligeramente redondeada revela una corta distancia de transporte desde su procedencia (Czaja et al., 2014). Aparte, también se identifican sedimentos eólicos, así como afloramientos de calizas, yeso y conglomerados. Los suelos dominantes en el área del municipio que se han identificado son Feozems (60 %), Regosoles (20 %) Calcisoles (10 %) y Leptosoles, Fluvisoles y Vertisoles (INEGI, 2016a). El uso del suelo es principalmente agrícola y abarca el 68 % de la superficie del municipio; también hay áreas urbanas (7 %); la vegetación natural (área sin uso aparente) corresponde a matorrales y pastizales (INEGI, 2010).
2.2. Métodos
El estudio se dividió en seis etapas: a) selección de los sitios de muestreo, b) muestreo de suelo, c) análisis de laboratorio, d) procesamiento de datos, e) validación de los mapas y f) análisis estadístico, que se describen a continuación.
2.2.1. Selección de los sitios de muestreo
Una cuadrícula (2500 x 2500 m) con proyección UTM (Universal Transversa de Mercator) se sobrepuso en el polígono del área de estudio (Figura 1), con el fin de diseñar y realizar un muestreo sistemático. Cada vértice de la cuadrícula constituyó un sitio potencial de muestreo; se definieron 108 sitios. La ubicación de cada punto se registró para su posterior localización en campo. La elección final de los sitios de muestreo se condicionó al criterio de accesibilidad (carreteras pavimentadas, terracerías y brechas) a los lugares de interés, para lo cual se utilizó la carta topográfica de la región (INEGI, 2016b), quedando al final 92 sitios.
2.2.2. Muestreo de suelos
Una muestra única de dos kilogramos de suelo de la capa superficial (0 a 30 cm) se recolectó en el punto seleccionado o lo más cercano a éste. Cada punto se georreferenció en campo con un geoposicionador satelital (GPS) y se registró el uso de suelo y el tipo de manejo en cada sitio.
2.2.3. Análisis de laboratorio
Las muestras se secaron a temperatura ambiente y a la sombra. Cuatro agregados de cada muestra de suelo se separaron para determinar densidad aparente (Da) por el método del terrón emparafinado; este método se utilizó porque, al extraer algunas muestras con el cilindro de núcleo, éstas se desmoronaban, lo que provocaría errores en los cálculos, pero presentaban agregados (terrones) de volumen indefinido, situación que se puede presentar en suelos suficientemente coherentes (SSS, 2014). El suelo restante se molió y tamizó, primero a través de una malla de 2 mm, que sirvió para la determinación del carbonato de calcio equivalente (Horton y Newsom, 1953) y pH (en agua 1:2); otra parte de este suelo se tamizó en una malla de 0.5 mm de diámetro, antes de determinar el porcentaje de CO total (Walkley y Black, 1934); es importante aclarar que este método determina el porcentaje de materia orgánica (MO) y se basa en la oxidación del carbono orgánico del suelo por medio de una disolución de dicromato de potasio (K2Cr2O4) y el calor de reacción que se genera al mezclarla con ácido sulfúrico concentrado (H2SO4); después de un tiempo de espera la mezcla se diluye, se adiciona ácido fosfórico para evitar interferencias de Fe3+ y el dicromato de potasio residual es valorado con sulfato ferroso (FeSO4 1N a pH 7). Este procedimiento detecta entre un 70 y 84 % del carbón orgánico total, por lo cual es necesario introducir un factor de corrección, que puede variar entre suelo y suelo; en los suelos de México se utiliza el factor 1.2987 (1/0.77) (SEMARNAT, 2002). Posteriormente se estimó el CO total al dividir la MO entre el factor de Van Benmelen (1.724), que resulta del supuesto de que la MO contiene un 58 % de CO. Los procedimientos se tomaron de la Norma Oficial Mexicana NOM-021-REC NAT-2000 (SEMARNAT, 2002). Aparte, el porcentaje de carbono total (CT) del suelo se obtuvo por la suma aritmética del CO y CI. Los patrones y reactivos que se utilizaron fueron de la marca Merck®. Los almacenes de COS, CIS y CTS se obtuvieron mediante la ecuación 1, propuesta por Ellert et al. (2006).
donde: CSD i representa los almacenes de COS, CIS o CTS en Mg ha-1 de C en la capa 0 - 30 cm de profundidad; CS i representa el contenido de CO, CI o CT (g kg-1) en la capa i; Da i es la densidad aparente (g cm-3) de la capa i y H i es su espesor (cm). El término η i representa el porcentaje de las partículas con un tamaño > 2 mm en la capa, que se aplicó en aquellas muestras que presentaron este tamaño de partícula.
2.2.4. Procesamiento de datos
Las coordenadas y los resultados de COS, CIS y CTS se registraron en una base de datos, que se utilizó para la realización de dos pasos. El primero consistió en un estudio estructural de las variables (COS, CIS y CTS) en el espacio con un análisis de la semivarianza, donde se analizó la similitud que existe entre observaciones a determinadas distancias estandarizadas llamadas retardos o lag (Jaramillo, 2012) con la ecuación (2).
donde γ (h) es la semivarianza para COS, CIS o CTS de todas las muestras localizadas en el espacio por el intervalo de distancia (h); N (h) es el número total de pares por un intervalo de distancia (h); Z (xi) es el valor de la muestra en una localización xi; Z (xi+h) es el valor de la muestra a la distancia del intervalo h hasta x.
El número de lags en nuestro estudio fue de 15, con un tamaño para cada uno de 1700 m, en una distancia activa de 25500 m. A partir de este semivariograma experimental, las semivarianzas se ajustaron a un modelo esférico, ya que es el único que presenta sill o meseta verdadera, aspecto importante en la determinación del rango o alcance (Gallardo, 2006; Liu et al., 2006); también se ajustaron las semivarianzas a un modelo esférico porque se cuantificó la variabilidad espacial (semivariograma teórico) de las variables de estudio para su comparación. Los parámetros que se utilizaron en la interpolación y que ayudaron a explicar la variabilidad espacial del COS, CIS y CTS fueron el rango (alcance), nugget o efecto pepita (Co), sill o meseta (Co+C) y la varianza estructural (C); también se obtuvieron el grado de dependencia espacial [Co/(Co+C)] y la proporción de la varianza explicada por el espacio o grado de variación espacial [C/(Co+C)] (Gallardo, 2006; Jaramillo, 2012). Esta información se utilizó para generar modelos de predicción y mapas temáticos de almacenes de carbono mediante interpolaciones con KO, útil en variables ambientales y agrícolas (Elbasiouny et al., 2014). Los procedimientos se llevaron a cabo con el módulo Geoestatistical Analyst del software ArcMap 10.3© (ESRI, 2014). Asimismo, en cada mapa de predicción (COSp, CISp y CTSp) los almacenes de carbono se agruparon en cinco clases. También, en este módulo se realizó el segundo paso, que consistió en una validación cruzada de los valores observados (COS, CIS y CTS) y los obtenidos con los modelos de predicción o valores predichos (COSp, CISp y CTSp) para obtener los estadísticos: coeficiente de determinación (R 2 ), media del error de la predicción (ME p ), raíz cuadrada media del error de la predicción (RCME p ), media del error estandarizado de la predicción (MEE p ), promedio del error estándar de la predicción (PEE p ) y raíz cuadrada media del error estandarizado de la predicción (RCMEE p ), con el fin de diagnosticar si los modelos fueron útiles en la elaboración de mapas predictivos (ESRI, 2014).
2.2.5. Validación de los mapas
La validación de los mapas de predicción se verificó en 16 puntos que se seleccionaron en forma digital con un muestreo simple aleatorio estratificado en el área de estudio (Brus y de Gruijter, 2011; Segura-Castruita et al., 2014), procedimiento que se realizó con el módulo “Sample” (Random) de Idrisi-Selva (Eastman, 2013); se registraron las coordenadas y el valor del píxel de cada sitio en los mapas temáticos correspondientes, que representaban el carbono predicho (COSp y CISp). Posteriormente, se acudió a campo y se colectó una muestra de suelo de la capa superficial de cada sitio seleccionado, misma que se llevó a laboratorio y se le determinó el porcentaje de CO, CI y Da para calcular el almacén o la reserva de COS y CIS a una profundidad de 30 cm. Estos resultados se compararon con los valores predichos. Finalmente, se elaboró una matriz de error.
2.2.6. Análisis estadístico
Se calcularon los estadísticos descriptivos (media, máxima, mínima, desviación estándar y coeficiente de variación) de la Da y los porcentajes de CO y CI, así como de los almacenes de COS y CIS, además, para estas últimas se calcularon la asimetría y la curtosis. El desempeño de los modelos en comparación con datos de campo se estimó mediante índices estadísticos como la raíz cuadrada media del error (RCME) y el error medio del sesgo (EMS) con las siguientes ecuaciones (Douglas et al., 2009):
donde RCME es la raíz cuadrada de la media del error en Mg ha-1, y es el almacén de carbono predicho que se estimó con los modelos predictivos para cada mapa temático (en su caso COSp, CISp o CTSp) que se evaluaron en este estudio, ŷ es el almacén de carbono medido (COS, CIS y CTS), correspondiente a las muestras de suelo en los puntos de verificación.
donde EMS es el error medio del sesgo en Mg ha-1, y el resto de los símbolos indican lo mismo que en la ecuación (3). El software que se utilizó para esta etapa fue el Minitab 17 (Minitab Inc., 2013).
3. Resultados
El número de sitios que se logró muestrear fue 92, ya que algunos de los originalmente planteados se encontraban en lugares inaccesibles o no correspondían a suelo (áreas pavimentadas o estanques). Los suelos muestreados tuvieron una Da que varió de 1.13 a 1.57 g cm-3 (Tabla 1), lo cual reflejó las diferencias físicas entre los suelos, como se pudo constatar de manera visual con el tamaño de partículas, ya que en la cercanía de los ríos (abanicos aluviales) se encontraron partículas gruesas (arenas medias y finas), mientras que en el resto del área (llanuras de inundación) las partículas eran más finas (limos y arcillas). Los valores de pH variaron de 7.15 a 9.45, suelos entre neutros y alcalinos, respectivamente. Los porcentajes de carbono de los suelos variaron en función de su forma química (Tabla 1), de tal manera que el CO promedio (1.15 %) fue menor que el CI promedio (4.72 %), comportamiento que se repitió en todos los suelos del área de estudio. Asimismo, las variables en estudio se ajustan a una distribución normal, ya que la asimetría y curtosis se encuentran dentro del intervalo que va de -3 a 3 (donde se supone que se encuentra el 99.5 % de los datos de las variables). Por otra parte, los puntos muestreados tuvieron diferentes usos del suelo (Tabla 2): el 72 % con uso agrícola de los cuales se encontraban en descanso (hasta por 10 años) 23 sitios, sin uso aparente (26 %) y urbano (2 %). Los suelos agrícolas sostenían al momento del muestreo cultivos de alfalfa (10 sitios), algodón (6 sitios), frijol (un sitio), maíz y sorgo forrajero (21 sitios) y hortalizas (6 sitios); algunos con uso intensivo con dos cultivos anuales (monocultivos o intercalaciones), otros con un cultivo anual (ciclo primavera-verano) y semiperennes o perennes. Toda el área agrícola es de riego (con agua de presa y pozo profundo), puesto que todo el municipio tiene un clima árido; asimismo, el 59.1 % de esta área recibe enmiendas orgánicas de estiércol.
Variable | N * |
|
σ |
|
CV | Mínimo | Máximo | Asimetría | Curtosis |
---|---|---|---|---|---|---|---|---|---|
CO (%) | 92 | 1.15 | 0.57 | (0.58 - 1.72) | 46.63 | 0.15 | 2.16 | -0.05 | -1.21 |
CI (%) | 92 | 4.72 | 1.87 | (2.65 - 6.59) | 39.69 | 2.21 | 11.26 | 0.85 | 0.32 |
CT (%) | 92 | 5.87 | 2 | (3.87 - 7.87) | 34.04 | 2.67 | 12.82 | 0.85 | 0.57 |
pH | 92 | 8.43 | 0.47 | (7.96 - 8.90) | 5.66 | 7.15 | 9.45 | -0.57 | 0.41 |
Da (g cm-3) | 92 | 1.25 | 0.09 | (1.16 - 1.34) | 7.43 | 1.13 | 1.57 | 0.45 | 0.97 |
COS (Mg ha-1) | 92 | 4.27 | 2.01 | (2.26 - 6.28) | 47.66 | 0.58 | 7.98 | -0.07 | -1.1 |
CIS (Mg ha-1) | 92 | 17.7 | 7.1 | (10.60 - 24.80) | 40.07 | 8.39 | 42.21 | 0.74 | 0.05 |
CTS (Mg ha-1) | 92 | 21.97 | 7.35 | (14.62 - 29.32) | 33.48 | 10.79 | 48.06 | 0.69 | 0.36 |
N*: número de muestras,
ID | S† | X | Y | Uso | Manejo | ID | S† | X | Y | Uso | Manejo |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 1 | 677631 | 2849930 | Agrícola | 1AwOm | 47 | 87 | 685069 | 2825029 | Agrícola | 2Tph |
2 | 4 | 670063 | 2847386 | Agrícola | 2Trm | 48 | 88 | 689988 | 2825023 | Agrícola | 1Apa |
3 | 5 | 675065 | 2847381 | Sin uso | - | 49 | 90 | 670116 | 2822509 | Sin uso | - |
4 | 6 | 677612 | 2847395 | Agrícola | 1ArOm | 50 | 91 | 672634 | 2822510 | Sin uso | - |
5 | 7 | 680138 | 2847402 | Agrícola | 2TD | 51 | 92 | 675112 | 2822503 | Sin uso | - |
6 | 9 | 670127 | 2844854 | Agrícola | 1ApOm | 52 | 94 | 680150 | 2822481 | Agrícola | 1ApOm |
7 | 10 | 675078 | 2844860 | Agrícola | 2Trs | 53 | 95 | 682543 | 2822504 | Agrícola | 2TD |
8 | 12 | 680132 | 2844890 | Agrícola | 2TD | 54 | 96 | 685080 | 2822493 | Agrícola | 2TD |
9 | 13 | 665174 | 2842326 | Agrícola | 1ApOm | 55 | 97 | 687570 | 2822490 | Agrícola | 2TD |
10 | 14 | 667582 | 2482337 | Agrícola | 1ApOs | 56 | 98 | 689969 | 2822504 | Sin uso | - |
11 | 16 | 672592 | 2842336 | Agrícola | 2Trg | 57 | 99 | 670135 | 2820008 | Sin uso | - |
12 | 20 | 667596 | 2839877 | Agrícola | 1TpOg | 58 | 100 | 672649 | 2820027 | Agrícola | 1ApOm |
13 | 21 | 670094 | 2839827 | Agrícola | 2Trm | 59 | 101 | 675133 | 2820003 | Sin uso | - |
14 | 22 | 672621 | 2839821 | Agrícola | 1Trs | 60 | 102 | 677663 | 2820017 | Agrícola | 2TD |
15 | 23 | 675112 | 2839838 | Agrícola | 2TD | 61 | 103 | 680163 | 2820010 | Sin uso | - |
16 | 24 | 677588 | 2839848 | Agrícola | 2TD | 62 | 105 | 685065 | 2820018 | Agrícola | 1Apg |
17 | 29 | 667611 | 2837427 | Agrícola | 2TD | 63 | 106 | 687572 | 2819996 | Agrícola | 2TD |
18 | 31 | 672606 | 2837417 | Agrícola | 1ApOa | 64 | 107 | 689992 | 2820001 | Sin uso | - |
19 | 32 | 675112 | 2837406 | Agrícola | 2Twm | 65 | 110 | 672642 | 2817608 | Agrícola | 2Trm |
20 | 42 | 667625 | 2834864 | Agrícola | 2TD | 66 | 111 | 675142 | 2817611 | Agrícola | 1ApOa |
21 | 43 | 670073 | 2834903 | Agrícola | 2Trf | 67 | 112 | 677663 | 2817612 | Agrícola | 2Tph |
22 | 44 | 672624 | 2834939 | Agrícola | 1ApOm | 68 | 113 | 680155 | 2817626 | Agrícola | 1ApOa |
23 | 45 | 675081 | 2834950 | Agrícola | 1ApOm | 69 | 114 | 672583 | 2817615 | Agrícola | 2TD |
24 | 46 | 677630 | 2834932 | Agrícola | 1ApOa | 70 | 115 | 685056 | 2817605 | Agrícola | 2Tph |
25 | 49 | 685054 | 2834960 | Agrícola | 2TD | 71 | 116 | 687585 | 2817609 | Agrícola | 2Tra |
26 | 50 | 687554 | 2834958 | Sin uso | - | 72 | 117 | 689989 | 2817600 | Agrícola | 1Apg |
27 | 53 | 695014 | 2834963 | Sin uso | - | 73 | 119 | 670151 | 2815132 | Sin uso | - |
28 | 54 | 675090 | 2832407 | Agrícola | 2TD | 74 | 120 | 672649 | 2815102 | Sin uso | - |
29 | 55 | 677636 | 2832420 | Agrícola | 1ApOa | 75 | 121 | 675151 | 2815104 | Sin uso | - |
30 | 56 | 680141 | 2832430 | Agrícola | 2TD | 76 | 122 | 677656 | 2815113 | Agrícola | 1Aph |
31 | 61 | 672617 | 2829909 | Agrícola | 1Arg | 77 | 123 | 681066 | 2815132 | Sin uso | - |
32 | 62 | 675126 | 2829907 | Agrícola | 2Trm | 78 | 124 | 682558 | 2815124 | Sin uso | - |
33 | 63 | 677627 | 2829921 | Agrícola | 2Trs | 79 | 125 | 685059 | 2815102 | Agrícola | 1ApOa |
34 | 64 | 680147 | 2829912 | Agrícola | 2TD | 80 | 126 | 687567 | 2815104 | Sin uso | - |
35 | 70 | 670123 | 2827524 | Agrícola | 1ApOm | 81 | 128 | 667651 | 2812636 | Sin uso | - |
36 | 71 | 672640 | 2827520 | Agrícola | 2TD | 82 | 129 | 670149 | 2812652 | Sin uso | - |
37 | 72 | 675128 | 2827510 | Agrícola | 2Trm | 83 | 130 | 672644 | 2812634 | Sin uso | - |
38 | 73 | 677639 | 2827516 | Agrícola | 2Trm | 84 | 131 | 675146 | 2812639 | Sin uso | - |
39 | 74 | 680146 | 2827505 | Agrícola | 2TD | 85 | 132 | 677663 | 2812631 | Sin uso | - |
40 | 75 | 682573 | 2827497 | Agrícola | 1ApOa | 86 | 133 | 680157 | 2812634 | Agrícola | 2TD |
41 | 76 | 685047 | 2827496 | Sin uso | - | 87 | 134 | 682570 | 2812618 | Agrícola | 1Apa |
42 | 78 | 689963 | 2827527 | Agrícola | 2Trh | 88 | 135 | 685068 | 2812599 | Agrícola | 2TD |
43 | 81 | 672638 | 2825024 | Agrícola | 2Trg | 89 | 136 | 687572 | 2812621 | Agrícola | 2TD |
44 | 84 | 680146 | 2825014 | Agrícola | 2TD | 90 | 137 | 689980 | 2812580 | Agrícola | 2TD |
45 | 85 | 682551 | 2825013 | Sin uso | - | 91 | 138 | 667668 | 2810173 | Agrícola | 1ApOm |
46 | 86 | 685069 | 2825022 | Sin uso | - | 92 | 142 | 667672 | 2807684 | Agrícola | 2Tph |
S†: sitio de muestreo; 1: pequeña propiedad, 2: ejidal; A: manejo altamente tecnificado; T: manejo tradicional; D: en descanso (más de 10 años); p: riego con agua de pozo; r: riego con agua rodada; w: riego con aguas residuales; O: enmienda orgánica; a: alfalfa; f: frijol; g: algodón; m: maíz; n: nogal; s: sorgo.
3.1. Variabilidad espacial del carbono

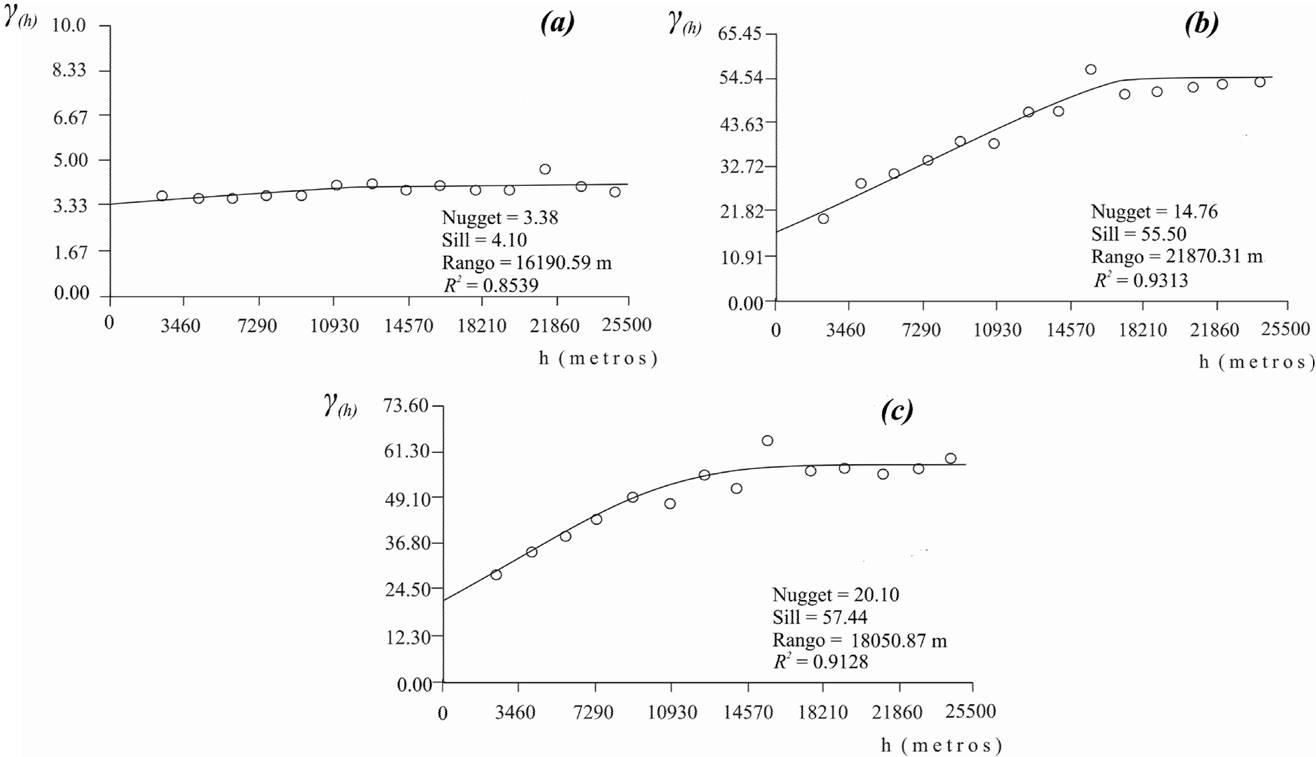

La variabilidad espacial entre COS, CIS y CTS no fue similar (Figura 4), aun cuando las semivarianzas (γ (h) ) de cada atributo se ajustaron al modelo esférico con coeficientes de determinación mayores que 0.85.
Los semivariogramas teóricos revelaron que las varianzas no explicadas por el modelo [nugget (Co)] fueron menores que las sill (Co+C) correspondientes (Figura 4). No obstante, la varianza estructural (C) de la semivarianza de CIS y CTS fue mayor que el nugget respectivo (Tabla 3); en cambio, COS tuvo una C de 0.72, menor que su nugget (3.38). El rango o alcance de la semivarianza de COS, CIS y CTS fue grande (> 16000 m), ocupando 63.49, 85.76 y 70.78 %, respectivamente, de la distancia efectiva de estudio (25500 m). Éstas fueron longitudes mayores en todos los casos a las distancias de muestreo (2500 x 2500 m), lo que muestra que la dependencia espacial de las variables ocurre en parte del área de estudio y no en el total de la misma, aunque dicha dependencia es mayor en el caso de CIS (21870.31 m). Tal situación se constató con el grado de dependencia espacial [Co/(Co+C)] que varió en los tres casos (Tabla 3); el CIS y CTS tuvieron moderada dependencia espacial, pero en el COS fue débil. En cambio, la varianza explicada por el espacio o grado de variación espacial [C/(Co+C)] para CIS y CTS fue mayor que 50 %, superior que la obtenida para el COS (17.56 %), lo que indica que CIS es más predecible espacialmente y por lo tanto la incertidumbre al interpolar los datos es menor.
Variable | C / (Co + C) (%) | C / (Co + C) (%) | |
---|---|---|---|
COS | 0.72 | 17.56 | 82.44 |
CIS | 40.74 | 73.4 | 26.6 |
CTS | 37.34 | 65 | 35 |
†Co: nugget, C: varianza estructural, C/(Co+C): grado de variación espacial, Co/(Co+C): grado de dependencia espacial.
La validación cruzada mostró que el modelo para COSp tuvo un R 2 = 0.7602, menor que en CISp (R 2 = 0.9460). No obstante, los modelos de predicción tuvieron errores bajos después de la validación (< 0.05), ya que sus ME p y la MEE p fueron cercanos a cero (Tabla 4), donde la MEE p de la variable COSp fue más baja (0.0003). Estos resultados indican que, en los tres casos, las predicciones no se ajustan a los valores medidos. Al evaluar la incertidumbre de las predicciones se tuvo que la RCME p del COSp (4.6597) fue mayor que el PEE p (1.9697), esto significa que se subestimó la variabilidad de las predicciones; este resultado se confirmó al verificar que la RCMEE p (1.0216) fue mayor que uno, situación inversa en CIS y CTS, que tuvieron una RCME p menor que el PEE p, lo que indica una sobreestimación en la variabilidad de las predicciones, como se observó en el RCMEE p que fue menor que uno.
Variable | N† | R2 | MEp | RCMEp | MEEp | RCMEEp | PEEp |
---|---|---|---|---|---|---|---|
COSp | 92 | 0.7602 | 0.0079 | 4.6597 | 0.0003 | 1.0216 | 1.9697 |
CISp | 92 | 0.946 | -0.0455 | 2.0158 | -0.0054 | 0.953 | 4.9752 |
CTSp | 92 | 0.9309 | -0.03 | 5.2717 | -0.0035 | 0.9502 | 5.6341 |
N † : número de muestras, R 2 : coeficiente de determinación, ME p : media del error de la predicción, RCME p : raíz cuadrada media del error de la predicción, MEE p : media del error estandarizado de la predicción, RCMEE p : raíz cuadrada media del error estandarizado de la predicción, PEE p : promedio del error estandarizado de la predicción.
3.2. Distribución espacial de los almacenes de carbono

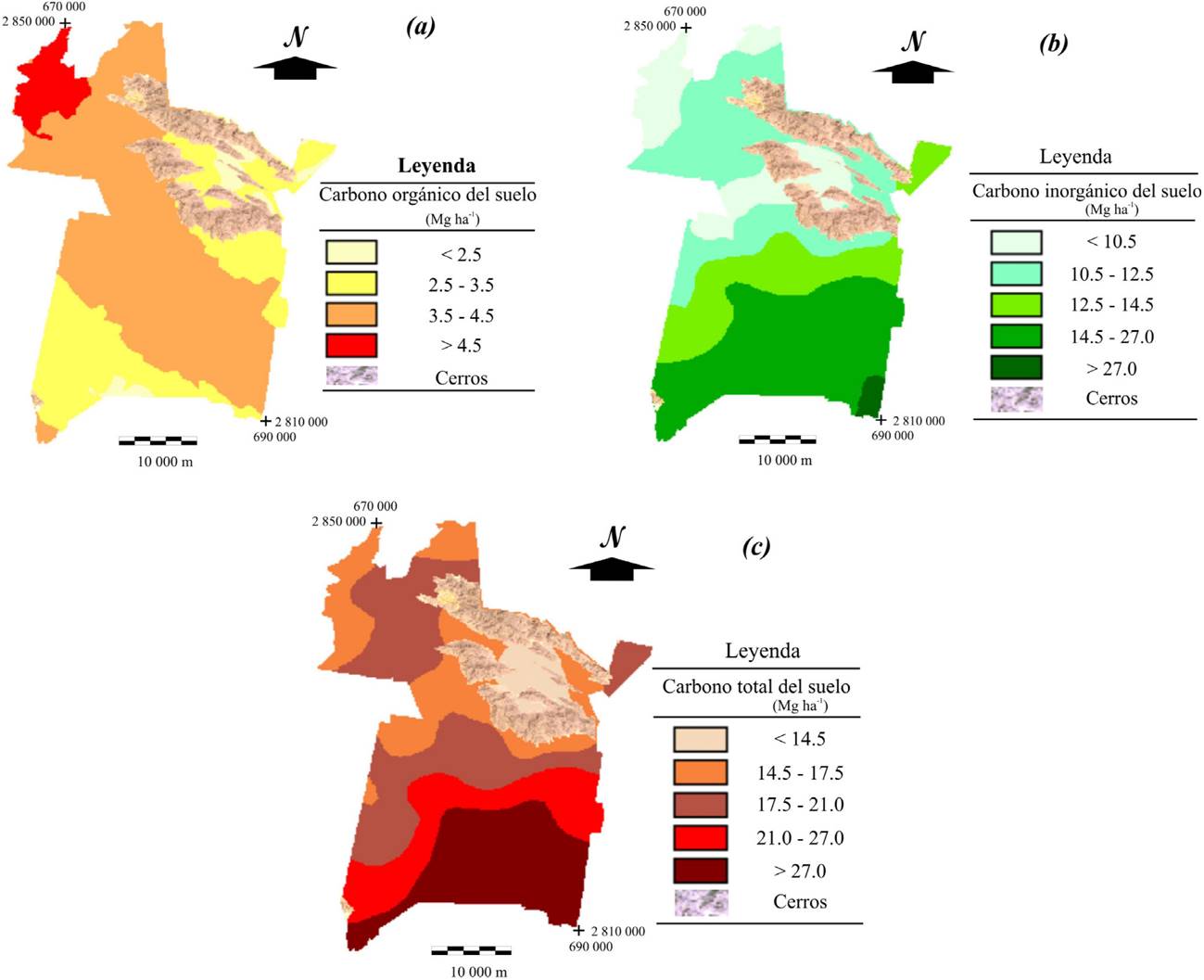

El mapa temático de COS presentó el mayor almacenamiento (> 4.5 Mg ha-1) en el norte (Figura 5a), área donde se encuentran suelos que reciben enmiendas orgánicas (80 - 120 Mg ha-1 cada año), mientras que las reservas más bajas se localizaron principalmente al noreste (< 2.5 Mg ha-1). En cambio, el carbono inorgánico se encontró en franjas irregulares (Figura 5b), donde las menores acumulaciones se hallaron al noroeste y parte del centro (< 10.5 Mg ha-1), que son lugares con uso agrícola intensivo y con aplicaciones de enmiendas orgánicas; por el contrario, las mayores acumulaciones se encontraron en sitios sin uso aparente (suelos que los productores conocen como arenales), con vegetación de matorral desértico o con diez años de descanso (con presencia de matorrales), que se ubican en la parte sur (14.5 a 27 Mg ha-1) y en la porción sureste (> 27 Mg ha-1), en las llanuras de inundación y en el abanico aluvial del río Aguanaval, respectivamente, a una altitud que variaba de 1115 a 1150 m (Figura 6). En tanto que los contenidos de 10.5 a 12.5 Mg ha-1 se ubicaron en la parte media del municipio en sitios con suelos de textura media y fina, que se encontraron en los llanos de inundación del río Nazas a una altitud de 1110 a 1115 m. Una distribución similar se tuvo para CTS (Figura 5c), donde los menores almacenamientos (< 14.5 Mg ha-1) se ubicaron al norte, en el piedemonte de cerros de calizas y yeso, sin la influencia de los ríos mencionados, pues sus altitudes son mayores que 1130 metros. En el almacén de carbono total en el suelo (CTS), las reservas de CIS influyeron en un 79.5 % promedio y con una correlación entre COS y CIS de tendencia negativa (-0.016, p = 0.88).
3.3. Validación de los mapas
Los mapas que muestran las reservas de COS y CIS (Figuras 5a y 5b, respectivamente) tuvieron precisiones parecidas en lo general (Tabla 5), aunque con ligeras diferencias, como se observa en los parámetros del error en la validación cruzada. Las RCME muestran que los valores predichos son mayores que las cantidades que se obtuvieron en campo para COS y CIS (0.6951 y 0.6461 Mg ha-1, respectivamente); esto revela que los valores predichos podrían subestimar o sobreestimar los datos de campo. En cambio, los EMS de la verificación indican que los mapas de COS sobreestimaron los datos (-0.1827 Mg ha-1), mientras que el CIS subestimó los valores de campo (0.0463 Mg ha-1), aunque, específicamente, en los puntos de verificación tanto para COS como para CIS en ocasiones se subestimaron o sobreestimaron los almacenamientos de campo.
No. | UTM | COSp † | CISp | COSm | CISm | RCME cos | EMS cos | RCME cis | EMS cis | |
---|---|---|---|---|---|---|---|---|---|---|
X | Y | (Mg ha-1) | ||||||||
1 | 678077.91 | 2813794.18 | 3.72 | 26.66 | 4.1 | 25.75 | 0.1454 | 0.38 | 0.8197 | -0.91 |
2 | 668791.06 | 2813483.92 | 3.37 | 20.35 | 3.35 | 19.86 | 0.0006 | -0.02 | 0.2353 | -0.49 |
3 | 688706.19 | 2810484.71 | 4.04 | 26.54 | 3.54 | 27.01 | 0.2463 | -0.5 | 0.2245 | 0.47 |
4 | 673228.11 | 2822584.97 | 4.21 | 16.89 | 3.83 | 16.98 | 0.1475 | -0.38 | 0.0079 | 0.09 |
5 | 675601.42 | 2820930.28 | 4.29 | 19.79 | 4.01 | 20.11 | 0.0777 | -0.28 | 0.101 | 0.032 |
6 | 666314.57 | 2845441.03 | 5.15 | 11.37 | 4.11 | 11.19 | 1.0841 | -1.04 | 0.032 | -0.18 |
7 | 672608.99 | 2834892.08 | 4.68 | 13.43 | 4.33 | 14.67 | 0.1237 | -0.35 | 1.5438 | 1.24 |
8 | 676942.85 | 2826101.29 | 4.33 | 15.35 | 3.84 | 15.33 | 0.2357 | -0.49 | 0.0003 | -0.02 |
9 | 685549.37 | 2827957.48 | 3.51 | 12.9 | 4.25 | 13.84 | 0.5539 | 0.74 | 0.8749 | 0.94 |
10 | 694691.05 | 2834788.66 | 2.9 | 15.92 | 2.51 | 15.53 | 0.1483 | -0.39 | 0.1507 | -0.39 |
11 | 680564.61 | 2838924.48 | 4.52 | 13.18 | 3.68 | 13.48 | 0.7115 | 0.16 | 0.0926 | 0.3 |
12 | 687880.69 | 2835202.34 | 3.23 | 12.6 | 3.69 | 13.54 | 0.2094 | 0.46 | 0.8777 | 0.94 |
13 | 666314.57 | 2839959.71 | 5.3 | 11.8 | 4 | 11.26 | 0.2869 | -0.32 | 0.2868 | -0.54 |
14 | 678077.91 | 2849681.29 | 4.93 | 11.53 | 3.45 | 11.15 | 2.1893 | -1.48 | 0.146 | -0.38 |
15 | 675085.48 | 2812449.71 | 3.14 | 25.78 | 3.45 | 26.17 | 0.0955 | 0.31 | 0.1556 | 0.39 |
16 | 690666.78 | 2818241.29 | 4.61 | 23.22 | 4.88 | 22.16 | 0.0736 | 0.27 | 1.1284 | -1.69 |
0.6951 | -0.1827 | 0.6461 | 0.0463 |
†COSp: carbono orgánico del suelo predicho, CISp: carbono inorgánico del suelo predicho, COSm: carbono orgánico del suelo segundo muestreo, CISm: carbono inorgánico del suelo segundo muestreo; RCME: raíz cuadrada media del error, EMS: error medio del sesgo.
4. Discusión
El comportamiento de la semivarianza de COS, CIS y CTS y el ajuste del modelo esférico a los datos de los variogramas de este estudio, concuerdan con la distribución espacial de características edáficas (carbono orgánico, carbonatos, materia orgánica, pH, Ca, P), reportadas en diferentes trabajos. En ellos se demuestra que los modelos esféricos tienen un mejor ajuste a los datos (Jaramillo, 2012; Bhunia et al., 2016; Sreenivas et al., 2016; Henríquez et al., 2013). Los nugget más bajos que los sill, revelaron una estructura espacial (PingguoYang et al., 2016), lo que refleja que los datos obtenidos en los muestreos son representativos de las variaciones espaciales (Axis-Arroyo et al., 2003). No obstante, la variabilidad espacial o estructural de CIS demuestra una mayor representatividad espacial que la presentada por COS, lo que indica que CIS sería espacialmente más predecible (Gallardo, 2006). Otro aspecto, los rangos de dependencia para cada variable, al resultar mayores que los distanciamientos de muestreo, revelan una relación espacial entre sus muestras. Ello sugiere un efecto de autocorrelación fuerte que puede deberse a algún factor de gran influencia (mayor a la distancia de muestreo) en el área de estudio, como lo indican Villatoro et al. (2008), que podría surgir de las características del suelo y de su manejo (Haws et al., 2004). Al considerar lo anterior y lo reportado acerca del material parental (Czaja et al., 2014), vegetación (INEGI, 2010), la fisiografía (Mejía-González et al., 2014) y el clima del área de estudio (Figura 2), el comportamiento de la variabilidad espacial de CIS podría deberse a estos factores formadores del suelo; en cambio, en COS, de acuerdo a la Tabla 2, la variabilidad se debería, principalmente, al uso del suelo (agrícola y sin uso aparente) y al manejo del mismo (intensivo con y sin enmiendas orgánicas) que se identificaron en el área, ya que entre puntos de muestreo hubo diferencias. Por otra parte, el grado de dependencia espacial o correlación de los datos fue clasificado por Cambardella et al. (1994) en tres grupos: fuerte (< 25 %), moderada (25 - 75 %) y débil (> 75 %). La moderada dependencia espacial de CIS sugiere su correlación con otras características del suelo o el ambiente, como lo señalan PingguoYang et al. (2016), mientras que la débil dependencia espacial del COS fue reportada por Urricariet et al. (2011) y Delgado-Carranza et al. (2017) en estudios de distribución de carbono en suelos. Al respecto, Chien et al. (1997) mencionaron que el uso y manejo del suelo, aparte del tipo de suelo y clima, son factores que debilitan la dependencia espacial, de tal manera que la intervención de los humanos en la naturaleza provoca una disminución de la dependencia espacial del COS (Sun et al., 2003). La influencia del humano en el área de estudio se constató al identificar en la mayoría de los sitios de muestreo (Tabla 2) un uso agrícola con manejos diferentes (agua de riego, aplicación de fertilizantes, con o sin aplicaciones de enmiendas orgánicas, con uno o dos ciclos de cultivo anual), incluso en descanso, y por otra parte sitios sin uso aparente, con lo que se verificó la correspondencia entre los almacenes de COS y el manejo. Lo anterior permite deducir que el humano, como factor formador del suelo (Dudal, 2005), debilita o disminuye la dependencia espacial o la correlación de los datos de carbono, principalmente en regiones donde se encuentren tanto áreas naturales sin uso aparente como con actividades agrícolas, siendo más evidente en el COS que en el CIS, como se encontró en nuestro estudio.
En relación a la varianza explicada por el espacio o grado de variación espacial, Gallardo (2006) indicó que valores altos de esta varianza revelan que las variables en estudio pueden ser predecibles espacialmente y el grado de incertidumbre al momento de interpolar los datos es menor. De acuerdo con lo anterior, el CIS y el CTS serían espacialmente predecibles con un grado de incertidumbre bajo, pero no tanto en COS (Tabla 3); esto podría explicar las diferencias en los coeficientes de determinación de los modelos de predicción obtenidos en las validaciones cruzadas. Trabajos anteriores indicaron que la principal fuente de incertidumbre es la variabilidad en las reservas de COS, debida a errores en las determinaciones en laboratorio (Minasny et al., 2013), así como la variabilidad de los suelos y el contenido de fragmentos de roca (Goidts et al., 2009). En nuestro caso, como se mencionó anteriormente, la actividad humana a través del manejo del suelo, diferente en cada sitio, es otra fuente de incertidumbre, ya que influye principalmente en la variabilidad espacial del COS, mientras que en el CIS depende de los factores formadores del suelo (material parental, clima, vegetación y relieve) y sus relaciones, entendiendo éstas como los procesos formadores del suelo o procesos pedogenéticos como la carbonatación. Éste es la acumulación pedogenética de carbonatos en el suelo, que dependen del clima y el estado de desarrollo de los suelos (Raheb et al., 2017). En suelos de regiones áridas acumula carbonatos pedogenéticos de sedimentos no calcáreos, donde se combinan iones alcalinotérreos (Ca2+ y Mg2+, principalmente), que provinieron de la disolución de minerales primarios, con agua de lluvia y CO2 de la respiración de las plantas (Drees et al., 2001) y se acumulan en las capas superficiales y subsuperficiales del suelo por la alta evaporación que existe en esas regiones (Cox, 2012), mientras que, a su vez, el relieve o fisiografía puede influir en su distribución. Este proceso puede acelerarse en suelos irrigados y cultivados (Sanderman, 2012) en esos climas. Por otra parte, los errores y la incertidumbre en el CTS se debieron a la manera como se obtuvieron sus valores, ya que fueron resultado de una suma aritmética de COS y CIS, lo que provocó que CTS acumulara los errores en las estimaciones de estos últimos.
4.2. Distribución del carbono del suelo
Los mayores almacenes de COS, así como las menores de CIS, en algunos sectores del área agrícola se relacionaron con los sitios de prácticas de manejo con aplicación de enmiendas orgánicas de estiércol (Tabla 2), prácticas que de acuerdo con Fortis-Hernández et al. (2009), aplican hasta 120 Mg ha-1 de estiércol. No obstante, los contenidos de COS fueron bajos en comparación con otras regiones áridas del mundo (Díaz-Hernández et al., 2003; Elbasiouny et al., 2014). Lentz y Lehrsch (2014) concluyeron que la adición de estiércol aumenta el almacenamiento de carbono en el corto plazo. No obstante, su manejo tradicional provoca la baja acumulación de carbono orgánico a largo plazo (Flores-Sánchez et al., 2015), ya que la degradación física causada por la labranza rompe los agregados y promueve la pérdida de COS (Pagliai et al., 2004), o como lo sugieren Raheb et al. (2017), el COS agregado decae rápidamente por su descomposición, promovida por la actividad de los microorganismos, y parte se convierte a CIS por reacciones químicas subsecuentes. Esta situación no ocurre en las áreas sin uso aparente, donde la vegetación de tipo matorral y las condiciones de aridez de la zona (INEGI, 2016a; Montaño et al., 2016) intervienen en la baja acumulación de COS.
En contraste, la distribución del CIS está influenciada por las condiciones climáticas, que aunque son una constante en climas áridos como el del presente estudio, determinan la acumulación de carbonatos. A su vez, el material parental constituido de sedimentos aluviales (minerales de origen ígneo y sedimentario), a través de su alteración, contribuye con elementos alcalinotérreos que, por reacciones químicas (carbonatación), pueden formar carbonatos. Asimismo, la fisiografía, representada por la ubicación de los abanicos aluviales y las llanuras de inundación de los ríos Nazas y Aguanavala (Figura 3b) a diferentes altitudes (Figura 6), fue uno de los factores que más influyó en la distribución de los almacenes de CIS, ya que, en función del caudal de los ríos, el depósito de las partículas que transportaban fue en estas geoformas, como lo reveló la presencia de arenas medias y finas en el abanico aluvial del río Aguanaval. Un trabajo previo (Czaja et al., 2014) y la Figura 3a se tomaron como base para asumir que las corrientes fluviales del Nazas y el Aguanaval desembocaban en el Paleolago Irritila; de esta idea se sigue que la acumulación de carbonatos pudo deberse a su origen aluvial, lacustre o pedogenético, como se ha reportado en otras cuencas endorreicas de México y del mundo (Gutiérrez et al., 1998; Raheb et al., 2017), aspectos que en nuestro estudio no se determinaron. No hay que olvidar tampoco el factor humano, cuyas actividades agrícolas intensivas, por ejemplo, la adición de fertilizantes sintéticos, enmiendas orgánicas e incluso la calidad del agua de riego [como se presentó en el área de estudio (Tabla 2)] pueden inducir la modificación de los almacenes de CIS, lo que ya han indicado varios autores (Sartori et al., 2007; Sanderman, 2012; Lentz y Lehrsch, 2014), pero que no será abordado aquí pues excede los límites de la presente investigación.
Por otra parte, el aporte del CIS (79 %) a las reservas de carbono total del suelo y la correlación con tendencia negativa con respecto a COS, fueron similares a las tendencias y aportes reportados en otras regiones áridas y semiáridas del mundo, donde el CIS contribuye con 84 y 74 %, respectivamente (Raheb et al., 2017). Lo anterior permite deducir que la capacidad de reserva de un suelo determinado podría presentar un límite de manera natural en regiones áridas, donde la disminución o aumento de un tipo de reserva (COS o CIS) se compensa con el otro a través del tiempo, siempre y cuando no intervenga el ser humano; de esta manera, para asegurar la permanencia o incremento de las reservas de carbono en el suelo, debería conocerse el origen y acumulación de COS y CIS, así como considerarse el tipo y calidad de las enmiendas orgánicas y el manejo o labranza que se utilicen en el lugar. Sin embargo, información relacionada con este aspecto es escasa, en regiones áridas.
4.3. Validación de los mapas temáticos de carbono
Existen pocos estudios donde se valida la precisión de los mapas de carbono del suelo utilizando un método de muestreo aleatorio simple estratificado (Minasny et al., 2013). Brus et al. (2011) indicaron que el muestreo aleatorio simple estratificado es una buena opción para la verificación de la precisión de los mapas, ya que puede aumentar la precisión de las medidas estimadas de la calidad del mapa. En este sentido, el desempeño de un modelo en un periodo de tiempo dado se obtiene a través del RCME (Douglas et al., 2009) y su valor es siempre positivo (Yapo et al., 1998); a su vez, el EMS proporciona información del comportamiento a largo plazo de las correlaciones, lo que permite una comparación de la desviación real entre los valores pronosticados y medidos, término a término (Gunhan et al., 2005). De acuerdo con lo anterior, el mapa de CIS de nuestra investigación tuvo menor error y fue más preciso que el de COS, lo que fortalece los resultados que se encontraron en el análisis estructural de los almacenes de carbono.
5. Conclusiones
La distribución espacial de los almacenes de COS y CIS en la Comarca Lagunera se logró establecer con datos georreferenciados de muestras de suelo y la aplicación del método geoestadístico kriging ordinario, con lo que se generaron modelos de predicción de las reservas de carbono. Asimismo, las distribuciones espaciales de los almacenes de COS y CIS se relacionaron con los factores formadores del suelo para explicar su distribución. Los almacenes de carbono inorgánico de los suelos (CIS) de Matamoros, Coahuila, aportan una proporción de 79 % al almacén de carbono total del suelo (CTS), cifra mayor a la que contribuye el carbono orgánico del suelo (COS) en este municipio. Igualmente, el análisis estructural de los almacenes de COS y CIS reveló que el CIS es más predecible espacialmente, ya que el grado de variación espacial (73.40 %) fue mayor que en COS (17.56 %), por lo que el modelo de predicción de CIS tuvo un error menor que COS después de las validaciones cruzadas correspondientes (2.0158 y 4.6597, respectivamente), como se constató con la validación de estos modelos con datos reales. Los mapas de predicción mostraron la distribución espacial de las reservas de las fracciones de carbono. La distribución de COS está relacionada con el factor humano que interviene en áreas agrícolas a través del manejo, lo que influye directamente en su baja estructura espacial. En cambio, la distribución del CIS está relacionada principalmente con los factores formadores del suelo como la fisiografía, el material parental y el clima, ya que las reservas de CIS más grandes (> 27 Mg ha-1) se encontraron en suelos de sedimentos gruesos sin uso aparente y con vegetación de matorral, que se ubicaron en el abanico aluvial del río Aguanaval, mientras que los almacenes con menores reservas se ubicaron en la parte norte, sobre las llanuras de inundación del río Nazas, en sitios con actividad agrícola intensiva. Finalmente, la relevancia de esta investigación radicó en el establecimiento de la distribución espacial del COS y del CIS en una zona árida de México y su relación con los factores formadores del suelo. No obstante, diferentes preguntas surgieron al concluir este trabajo, como ¿los suelos de regiones áridas tienen una máxima capacidad de reserva de carbono o es infinita?, ¿cuál es el origen de los carbonatos en esta región?, ¿aluvial, lacustre o pedogenético?, ¿cuáles son los mecanismos a utilizar para asegurar primero la permanencia de las fracciones de carbono en el suelo y después el incremento en aquellos suelos de uso agrícola?, entre algunas otras, lo que lleva a concluir que se requiere de más investigación en las regiones áridas para generar información que ayude a determinar el tipo de prácticas amigables para conservar el COS de los suelos, sin alterar el equilibrio entre los contenidos de COS y CIS e incluso que permita el incremento de las reservas de carbono.
