INTRODUCCIÓN
En México solamente el 50.2 % del agua residual (AR) generada y colectada en los sistemas municipales de alcantarillado es tratada (CONAGUA 2013) antes de ser vertida a los cuerpos receptores o reutilizada directamente en la agricultura (Jiménez-Cisneros 2001), lo que representa un alto riesgo para la salud humana y para el ambiente. Esta situación se agrava en zonas urbanas periféricas y comunidades rurales sin drenaje, donde una opción sería tratar las AR en sistemas de tratamiento (ST) descentralizados que se instalan en el mismo lugar (in situ) que se generan y darles así un reúso. Lo anterior, por medio de tecnologías que requieran poca operación, bajo consumo energético y baja producción de lodos. Para poder reusar el agua tratada en actividades con contacto directo e indirecto como riego de áreas verdes y huertos, lavado de vehículos y patios, se debe cumplir con la normativa mexicana NOM-003-ECOL-1997 (SEMARNAT 1997) que establece los siguientes límites máximos permisibles de contaminantes: coliformes fecales (CF) 240 NMP/100 mL, huevos de helminto (HH) 1/L, grasas y aceites (G y A) 15 mg/L, demanda bioquímica de oxígeno (DBO5) 20 mg/L y sólidos suspendidos totales (SST) 20 mg/L. Además, también debe cumplir con los límites que marca la NOM-001-SEMARNAT-1996 (SEMARNAT 1996) para metales pesados en embalses naturales y artificiales con uso en riego agrícola.
Actualmente, los ST naturales pueden cumplir con estos requisitos, sin embargo requieren de grandes superficies. Entre estos se encuentran las lagunas anaerobias de maduración y los humedales construidos (HC). Otra tecnología que ha sido aplicada con éxito es la biofiltración sobre materiales orgánicos. La biofiltración es un proceso de filtración biológica lenta por percolación sobre materiales orgánicos (por ejemplo, residuos de poda) que actúan como un carbón activado que retiene contaminantes por adsorción, pero además, sobre este medio orgánico crece una biopelícula que permite la biodegradación de los contaminantes retenidos (Garzón-Zúñiga et al. 2012).
Por otra parte, los HC de flujo subsuperficial se construyen en canales empacados con grava como material de soporte para vegetación hidrófita emergente. En este tipo de HC el AR pasa a través del material de empaque (ME) y del entramado de raíces que se forma bajo el agua, el cual sirve de soporte para numerosos microorganismos que reciben el oxígeno directamente de las hidrófitas sin necesidad de aireación. Adicionalmente, las plantas absorben por su sistema radicular los minerales y nutrientes eutrofizantes. Ambos sistemas, BF (Vigueras-Cortés et al. 2013) y HC (Rivas et al. 2011), han demostrado ser eficientes para el tratamiento de AR domésticas. Sin embargo, presentan aspectos que pueden ser mejorados. Por ejemplo, el BF requiere de ME orgánico que debe de ser reemplazado cada 3 a 5 años aproximadamente. Si bien son materiales residuales, éstos se deben trabajar para elaborar un medio filtrante (MF) con características particulares. Una familia de cinco integrantes puede requerir aproximadamente 2 a 3 m3. Por su parte, si se utiliza el HC como sistema principal, requiere de un área aproximada de 25 m2, que difícilmente se encuentra disponible en una casa.
Por tal razón, el presente trabajo plantea combinar ambas tecnologías, proponiendo que el BF sea más pequeño. Su función sería dar un primer tratamiento para reducir una parte importante de la materia orgánica (MO), mientras que en el HC se busca remover los otros contaminantes tales como los nutrientes y los CF. Con la combinación de ambos procesos se pretende obtener un ST descentralizado eficiente y robusto, que ocupe menos espacio que un HC y que utilice menos MF orgánico que un BF típico, así como que produzca un efluente para reúso.
Por tal razón, los objetivos del presente trabajo fueron implementar, operar y evaluar el desempeño de un ST descentralizado de AR para casa habitación, que combina los procesos de fosa séptica, de biofiltración sobre lecho orgánico y de humedal construido.
MATERIALES Y MÉTODOS
Sistema de tratamiento experimental
El sistema de tratamiento fosa séptica, biofiltro, humedal construido (FS+BF+HC) fue concebido para que en el biofiltro (BF) se degradara 50 % de la MO (que queda después de la FS) y que en el HC se completara el tratamiento, al remover la MO, los nutrientes restantes y los CF. Por tal razón, el BF fue diseñado utilizando el 50 % del área superficial recomendada en la bibliografía (Garzón-Zúñiga et al. 2008), siendo inicialmente la velocidad de filtración (VF) aplicada al BF el doble (0.60 m/d) de la recomendada por los mismos autores, cuando el BF es el único proceso biológico de tratamiento.
El tren completo de tratamiento consta de una FS dividida en dos cámaras, donde se remueven las G y A y los sólidos suspendidos (SS). Posteriormente el AR es alimentada por pulsos (16 al día de 3 min c/u) al BF por la parte superior a través de una red de distribución que permite repartir homogéneamente el AR sobre la superficie y ésta se infiltra sobre el MF orgánico y la biopelícula que crece sobre éste y sale por el fondo para pasar después al HC. Ahí se infiltra entre el ME, las raíces de las plantas y la biopelícula que crece sobre ellas para recibir un tratamiento de pulimento. Por último, el efluente llega a un tanque (enterrado) de almacenamiento para su reúso. El sistema fue construido como un piloto a escala real. La FS tiene un volumen útil de 1100 L, el BF es cilindrico con un diámetro de 0.45 m y una altura de 2 m, por su parte el HC tiene forma de serpentín, ocupa un espacio de 7 m de longitud por 0.6 m de ancho y 0.6 m de profundidad (Fig. 1).
Materiales de empaque
El BF fue empacado con residuos de poda de ficus (Ficus benjamina) por ser un material muy abundante en diversas zonas del país y con un rápido crecimiento, cuyas características son una densidad de 97 kg/m3, una porosidad en la cama de filtración del 88 % y con un tamaño de partícula de 6.53 cm (largo) por 1.52 cm (ancho). Por su parte, el HC se empacó en 2 capas, la del fondo de 0.1 m de altura con grava de 1 pulgada y otra capa encima de 0.5 m de altura con grava de 1/2 pulgada. Además, se emplearon 50 plantas a lo largo de los 7 m del HC: 30 papiros (Cyperuspapyrus), cuatro cunas de Moisés (Spathiphyllum wallisii), cuatro alcatraces (Zantedechia aethiopica), cuatro lirios persa (Iris japonica), dos jengibres mariposa (Hedychium coronarium), dos hojas elegante (Alocasia sp.), cuatro platanillos (Heliconia sp.) y cuatro aves del paraíso (Strelitzia reginae).
Arranque y acondicionamiento
El sistema se arrancó alimentándolo con AR cruda que llega a la planta de tratamiento de aguas residuales (PTAR) del Instituto Mexicano de Tecnología del Agua. En el Cuadro I se presenta la caracterización del AR. En esta etapa se aplicó un caudal bajo de 0.1 m3/d para acondicionar los procesos biológicos de tratamiento al hacer crecer una biopelícula que degradara de forma estable MO, así como para lavar el material orgánico del BF. A este caudal corresponde un tiempo de retención hidráulico (TRH) en la FS de 11 d, una VF en el BF de 0.629 m/d y una VF en el HC de 0.03 m/d. El sistema fue operado bajo estas condiciones hasta lograr una eficiencia de remoción sostenida del BF ≥ al 50 % de la demanda química de oxígeno total (DQOt), independientemente de lo que se remueva en la FS y una remoción total en todo el tren de tratamiento (FS + BF + HC) ≥ 80 % de la DQOt del influente. Una vez alcanzada esta condición, se consideró que el ST estaba estabilizado.
Efecto del caudal de operación
Una vez estabilizado el ST, fue evaluado con dos caudales (Cuadro II). El primero (Q = 0.2 m3/d) aumentó al doble la VF del arranque y el segundo (0.4 m3/d) fue cuatro veces mayor. El cambio de caudal afectó directamente el TRH de la FS y del HC, además de la VF del BF (Cuadro II).
* Valor calculado de acuerdo con el caudal diario que se alimenta al sistema
** Valor calculado de acuerdo con el caudal instantáneo que se introduce en el sistema con cada pulso de alimentación
TRH = tiempo de retención hidráulico, Q = caudal, VF = velocidad de filtración, BF = biofiltro

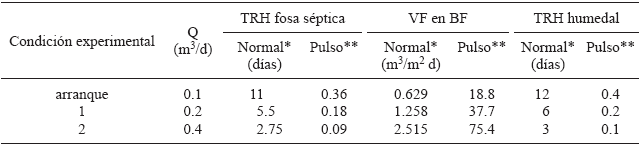

Cuadro II Condiciones experimentales del sistema
Muestreo y análisis
Se realizó un muestreo puntual semanalmente (cada martes entre las 12:00 h y las 14:00 h) en los siguientes puntos: influente, salida de la FS, salida del BF y salida del HC. Cada muestra se analizó para pH, nitrógeno amoniacal (N-NH4+), fósforo de ortofosfatos (P-PO4 -3) y DQOt. Adicionalmente, se realizó un único muestreo puntual y análisis de los principales parámetros de la normativa mexicana NOM-001-SEMARNAT-1996 (SEMARNAT 1996) para CF, DBO5, G y A y HH, para cada una de las condiciones de operación del sistema (arranque, caudal 1 y 2), una vez que este sistema se encontraba operando de forma estable en cada etapa. Los analisis se realizaron de acuerdo con la metodología que se presentan en el Cuadro III.
RESULTADOS Y DISCUSIÓN
Arranque y acondicionamiento
Durante los primeros 50 días el AR cruda presentó una DQOt baja (173 ± 11 mg/L) y el 51 % fue removida en la FS, presentando a la salida una concentración promedio de 85 ± 49 mg/L. Esta eficiencia de remoción fue ligeramente superior a la que reporta la agencia de protección ambiental de Estados Unidos de Norteamérica EPA-625-R-00-008 (USEPA 2002) para FS, operada a un TRH de 1 a 3 d, cuya eficiencia fue de 45 % para la DQO. Esto se puede deber a que durante el arranque la FS operó con un TRH de 11 d, mucho mayor al recomendado, debido a que se aplicó un caudal bajo (0.1 m3/d) para hacer crecer una biopelícula en el BF y en el HC. El objetivo principal de una FS es retener sólidos por sedimentación y G y A por flotación. Por lo que se infiere que la eficiencia de remoción de la DQOt observada se debió a la retención de la DQO particulada o sedimentable. En este trabajo no se siguió la concentración de los SST, sin embargo, de acuerdo con la EPA-625-R-00-008 (USEPA 2002) la eficiencia de remoción de SST en una FS con un TRH de 1 a 3 d es de entre 50 y 70 %. Tomando en cuenta que el AR cruda utilizada tiene una concentración promedio de 139 mg/L (Cuadro I) se esperaría una concentración de salida de entre 70 y 42 mg/L, misma que puede ser retenida en los procesos biológicos por filtración.
En la Figura 2 se puede observar que la DQO de salida de la FS sigue los picos de DQO del AR de entrada. Esto se debe muy probablemente al tipo de muestreo, que al ser puntual midió una condición instantánea a diferencia de cuando se hace un muestreo compuesto en el cual se da tiempo para homogeneizar la muestra y reducir los picos.

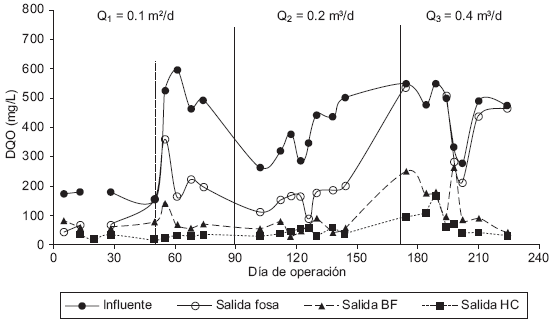

Fig. 2 Comportamiento de la demanda química de oxígeno (DQO) en cada proceso del sistema al aplicar diferentes caudales. BF = biofiltro, HC = humedal construido Q = caudal
Durante la primera semana de operación, la DQO de salida del BF fue 85 % mayor a la de entrada (Fig. 2) y durante los primeros 50 d, su eficiencia en la remoción de DQO fue sólo 16 %. Al respecto se ha reportado que la concentración de DQO en el efluente de diferentes biofiltros orgánicos aumentó durante el arranque, en porcentajes del 20 al 80 % y hasta en 215 % de forma temporal (Garzón-Zuñiga et al. 2008, Garzón-Zúñiga y Buelna 2011). Este comportamiento se atribuye a un lavado (solubilización) temporal de algunos componentes orgánicos de la madera.
A partir del día 55 de operación la DQO total del AR cruda aumentó en promedio a 520 ± 57 mg/L. Sin embargo, la FS mantuvo un desempeño similar, removiendo el 55 % de la DQO total (seguramente DQO particulada) y presentó una concentración de salida de 236 ± 87 mg/L. En el BF la eficiencia de remoción de DQO aumentó de 16 a 64 %, siendo la concentración de salida de 84 ± 39 mg/L (Fig. 2). Esto se debió, entre otros factores, a que se terminó el periodo de lavado del material orgánico y a que la biopelícula estaba más desarrollada, lo que permitió aumentar la remoción de la DQO soluble. Con esto se superó la eficiencia planteada inicialmente (50 %) como límite para considerar el sistema acondicionado. Este comportamiento se mantuvo durante 30 d, con lo cual se consideró al ST listo para su evaluación. Durante ese tiempo el BF operó con una carga orgánica superficial (COS) de 0.148 kg DQO/m2/d, similar a la utilizada por Vigueras et al. (2013) de 0.173 kg DQO/m2/d durante el arranque de un sistema de biofiltros empacados con fibra de agave.
Durante el periodo de acondicionamiento, el HC operó con una VF de 0.02 m/d y se observó que los papiros crecieron rápidamente, proporcionando sombra y condiciones favorables para el crecimiento de las otras plantas de ornato. En cuanto a la DQO, en los primeros 50 d, la eficiencia de remoción fue de 56 %. Durante la segunda etapa del arranque (del día 55 al 85) la COS aumentó a 0.0040 kg DQO/m2 /d, la eficiencia promedio incrementó a 64 % y la eficiencia global de todo el sistema (FS+BF+HC) fue de 94.17 %, con una concentración promedio en el efluente de 30 ± 5 mg/L (Fig. 2). Esta VF está dentro del criterio recomendado por Wu et al. (2015) que es < 0.5 m/d y además, es similar a la utilizada por Mietto et al. (2014) en un HC a escala real (0.015 m/d) para remoción de nitrógeno.
Efecto del caudal de operación del TRH y de la VF
Durante la fase experimental 1, al aplicar un caudal de 0.2 m3/d, la concentración promedio de DQO del AR fue 373 mg/L (Cuadro IV) y el TRH en la FS disminuyó a 5.5 d, la VF al BF aumentó a 1.258 m/d y la VF al HC se incrementó a 0.05 m/d (Cuadro II). Bajo estas condiciones la FS continuó operando eficientemente y removió 58 % de la DQO. En el BF la eficiencia de remoción de la DQO pasó de 64 a 62 %. Lo cual se puede explicar porque la COS que se aplicó al BF (0.197 kg DQO/m2/d) fue sólo 32 % mayor que la del arranque, a pesar de que la VF se duplicó debido a que la concentración de DQO en el influente disminuyó respecto a la etapa de arranque.
*Eficiencia de remoción de la unidad de tratamiento (tecnología) en cuestión, tomando en cuenta la concentración de entrada y de salida a la unidad de tratamiento
** Eficiencia de remoción del tren de tratamiento que incluye todas las unidades de tratamiento y toma en cuenta la concentración a la entrada y salida del tren de tratamiento
***Segunda etapa del periodo de arranque (día 55 al 85 de operación)
BF = biofiltro, HC = humedal construido, FS = fosa séptica, D.S. = desviación estándar

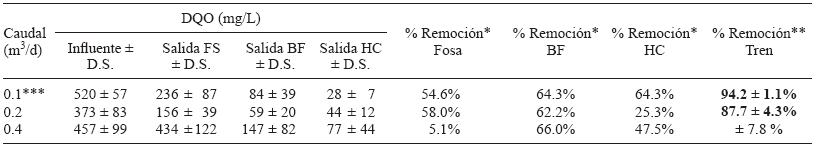

Cuadro IV Concentración y eficiencias de remoción de la demanda química de oxígeno (DQO)
Por último, en el HC la COS aplicada (0.0028 kg DQO/m2/d) fue 30 % menor a la aplicada en la etapa de arranque a pesar de haber duplicado la VF a 0.05 m/d. Sin embargo, la eficiencia de remoción disminuyó ya que fue de tan sólo 25 %. Lo que a su vez afectó la eficiencia global, que se redujo de 94 a 87 % con una concentración de salida de DQO de 44 mg/L . Al respecto, Wu et al. (2015) mencionan que al aumentar la VF se observa una disminución en la remoción de contaminantes en los HC. Esta disminución podría estar relacionada con la disminución del TRH y con un arrastre de los contaminantes a la salida del HC.
Durante la fase experimental 2, al aumentar el caudal a 0.4 m3/d, el TRRH en la FS disminuyó a 2.7 d, la VF en el BF aumentó a 2.515 m/d y la VF al HC se incrementó a 0.10 m/d. Bajo estas condiciones la eficiencia en la FS se redujo a tan sólo 5 % a pesar de que aparentemente el TRH estuvo dentro de los estándares recomendados por la EPA-625-R-00-008 (USEPA 2002) que es de 1 a 3 d. Sin embargo, este comportamiento se puede explicar porque al alimentar el sistema por pulsos, el volumen de agua que ingresó en cada pulso generó un TRH durante los 3 min de la alimentación 30 veces mayor (Cuadro II), lo cual seguramente generó suficiente turbulencia para impedir que los sólidos sedimentaran. Por lo tanto, la DQO particulada salió junto con la DQO soluble de la FS durante el pico hidráulico de alimentación, provocando que la remoción de la DQOt fuera prácticamente inexistente. Esto podría haberse corroborado al realizar un análisis de SST, el cual desafortunadamente no fue realizado durante la investigación. Sin embargo, se puede observar que en el BF se obtuvo una remoción de 66 % de la DQOt. Esto se puede explicar porque al ser este sistema un filtro, la mayor parte de la DQO particulada (SST) que salió de la FS pudo ser retenida por un proceso físico de filtración, con lo que se amortiguó el mal funcionamiento producido por los picos hidráulicos de la alimentación. Posteriormente, al pasar el AR por el HC se obtuvo una remoción de 47 % adicional, con lo que se alcanzó una eficiencia global de 83 % y un valor promedio de 77 mg/L de DQO en el efluente, eficiencia que está dentro de los estándares de remoción de un proceso de tratamiento secundario (Metcalf y Eddy 2003).
De forma global, la eficiencia de remoción en el BF se mantuvo cercana a 60 % durante el arranque, acondicionamiento y las dos etapas experimentales, lo que demuestra la solidez de este proceso, mientras que la eficiencia en el HC disminuyó de 64 % a 25 % y a 47 % al aumentar la VF.
La temperatura durante todo el periodo experimental osciló entre 17 °C y 33 °C y el pH se mantuvo entre 6.8 y 7.5. Estos valores resultaron adecuados para el desarrollo de la biopelícula y la acción de los procesos biológicos de depuración.
Respecto al N-NH4+, en la Figura 3, se puede observar que la concentración de N-NH4+ en la FS casi no cambió, lo cual es normal por existir ausencia de oxígeno y por lo tanto de microorganismos nitrificantes. En el BF al inicio se observó una remoción de 60 % del N-NH4+ que fue disminuyendo hasta llegar a 13 % y posteriormente la eficiencia volvió a aumentar y se mantuvo en valores entre 43 % y 54 %. Este comportamiento en dos etapas se puede explicar si se considera que en la primera, los principales mecanismos de remoción son la absorción y la adsorción del N-NH4 +, mientras que en la segunda son los procesos biológicos de nitrificación y asimilación. Al respecto, Buelna et al. (2011) mencionan que en los BF intervienen mecanismos de adsorción, absorción e intercambio iónico. Por otra parte Garzón-Zuñiga et al. (2005) estudiaron los mecanismos de remoción del nitrógeno en un BF con material orgánico y al realizar un balance de masa determinaron que: 1) durante los primeros 41 d la adsorción y absorción contribuyeron con el 33.6 % de la remoción, del día 40 al 68 disminuyeron a 23 % y posteriormente, a partir del día 70, ya no participaron en la remoción por la saturación del material; 2) Inicialmente, los procesos biológicos no contribuyeron de forma significante a la remoción de nitrógeno pero a partir del día 25, 12 % del nitrógeno fue nitrificado y a partir del día 68 más del 60 % del N-NH4+ fue removido por nitrificación y desnitrificación simultáneas. En el presente estudio las eficiencias alcanzadas después del periodo de arranque (43 y 54 %) son menores a las reportadas en la bibliogarafia ya que el BF fue diseñado para realizar sólo parte del tratamiento. La función del ME en los HC es más importante en la remoción del fósforo. Sin embargo, en el HC, que también tiene aireación natural, ocurrieron procesos de nitrificación y asimilación. Además, se llevó a cabo una remoción adicional de nitrógeno de entre 20 y 40 %, con lo que se alcanzaron eficiencias globales entre 82 % y 96 % de forma sostenida, independientemente de la VF aplicada en cada etapa, con concentraciones en el efluente entre 1 y 6 mg/L (Cuadro V).

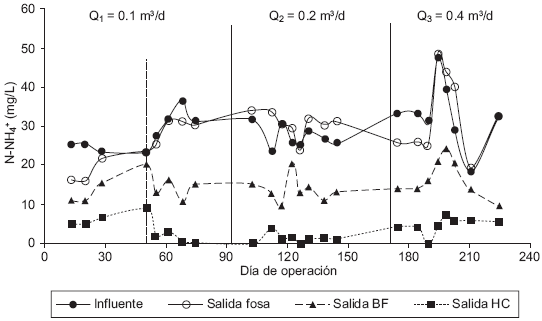

Fig. 3 Gráfica de N- NH4 + para 0.1, 0.2 y 0.4 m3/d. BF = biofiltro, HC = humedal construido, Q = caudal
* Eficiencia de remoción de la unidad de tratamiento (tecnología) en cuestión, tomando en cuenta la concentración de entrada y de salida a la unidad de tratamiento
** Eficiencia de remoción del tren de tratamiento que incluye todas las unidades de tratamiento y toma en cuenta la concentración a la entrada y salida del tren de tratamiento
BF = biofiltro, HC = humedal construido, FS = fosa séptica, D.S. = desviación estándar
Cuadro V Concentración y eficiencia de remoción del nitrógeno amoniacal (N-NH4 +)
La concentración de P-PO4 -3 no disminuyó en la FS (Fig. 4) e incluso en varias ocasiones fue ligeramente superior (Cuadro VI). Esto se debe a que ocurre un proceso de hidrólisis del fósforo particulado lo cual incrementa los iones de fósforo. El aumento del P-PO4 -3 durante el periodo de arranque fue < 1 % pero una vez que se acumularon lodos y se formó una biomasa en el fondo, el aumento de la concentración de P-PO4 -3 estuvo entre 7 y 8 % (Cuadro VI).
Fig. 4 Comportamiento del fósforo de ortofosfatos (P-PO4 -3) para 0.1, 0.2 y 0.4 m3/d. BF = biofiltro, HC = humedal construido, Q = Caudal
*Eficiencia de remoción de la unidad de tratamiento (tecnología) en cuestión, tomando en cuenta la concentración de entrada y de salida a la unidad de tratamiento
** Eficiencia de remoción del tren de tratamiento que incluye todas las unidades de tratamiento y toma en cuenta la concentración a la entrada y salida del tren de tratamiento
BF = biofiltro, HC = humedal construido, FS = fosa séptica, D.S. = desviación estándar

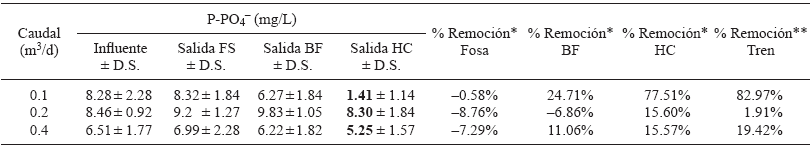

Cuadro VI Concentración y eficiencia de remoción del fósforo de ortofosfatos (P-PO4 -3)
En el BF el P-PO4 -3 presentó un comportamiento diferente en cada etapa experimental. En el arranque la remoción inicial fue de 50 % con tendencia a disminuir hasta desaparecer cerca del día 90. Posteriormente, a partir del día 140 en adelante, se observó una ligera remoción (11 %) de forma sostenida (Fig. 4). Este comportamiento en dos etapas, al igual que en el caso del N-NH4 +, puede deberse primero a los procesos de retención por adsorción y asimilación para la formación de la biopelícula y, una vez saturado el MF, en la segunda etapa sólo a procesos de asimilación biológica. Lo anterior coincide con lo reportado por Garzón-Zuñiga y Buelna (2011) quienes probaron que en un biofiltro orgánico inicialmente se incrementa la concentración de fósforo debido al lavado de material orgánico y posteriormente se presenta una etapa de remoción relacionada con la capacidad de adsorción del ME.
En el HC se observó, de manera más evidente, una etapa inicial de remoción de P-PO4 -3 que tiende a decrecer (Fig. 4) y que estaría asociada a un fenómeno de adsorción en el ME, el cual se presentó durante el arranque y parte de la etapa experimental 1 hasta el día 130 de operación. Posteriormente y hasta el fin del periodo experimental, se observó una remoción de aproximadamente 15 % (Cuadro VI) asociada a un equilibrio entre los procesos de adsorción, desadsorción y asimilación biológica por los organismos del HC (microorganismos y plantas). Al respecto, ha sido reportado que en los HC, para obtener una remoción continua de fósforo es muy importante conocer la capacidad de adsorción del ME (Brix et al. 2001) y su potencial de saturación (Drizo et al. 2002), además de la capacidad de este ME para precipitar el fósforo (Arias y Brix 2005). Por esta razón, recientemente se han estudiado diferentes materiales: grava (Molle et al. 2005), apatita (Bellier et al. 2006), conchas de ostras (Seo et al. 2005) y cenizas y escoria de metal (Xu et al. 2006). Por otra parte, Korkusuz et al. (2005) reportan que en HC empacados con grava, como es el caso de este estudio, los principales mecanismos de remoción de fósforo son la adsorción y las reacciones de precipitación con Ca, Al, y Fe pero también la asimilación. Las eficiencias encontradas en el HC concuerdan con las reportadas en la bibliografía que varían entre 4 % (He et al. 2007), 22% (Akratos y Tsihrintzis 2007) y 67 % cuando se utiliza grava fina (Korkusuz et al. 2005) en diferentes etapas de operación y saturación del ME.
Los CF fueron medidos al realizar un muestreo puntual, cuando el sistema se encontraba operando de forma estable, en cada etapa experimental (Cuadro VII) y se observó que: i) la concentración de CF del AR se mantuvo en valores entre 4.6 E+06 y 1.3 E+08, ii) en la FS se removió una unidad logarítmica, o no hubo remoción, iii) en el BF inicialmente sólo se removió una unidad logarítmica, pero con el tiempo la eficiencia aumentó a 3 unidades (etapas 2 y 3), lo cual coincide con lo reportado anteriormente por Garzón-Zúñiga et al. (2008). Estos autores proponen que la eficiencia de remoción de CF, no es un proceso físico y químico únicamente, sino que una población de amebas tecadas, por ejemplo Euglypha rotunda, puede ejercer una presión de depredación sobre los CF al alimentarse de ellos. Estas amebas tecadas pueden degradar lignina y cellulosa, así como alimentarse de bacterias de vida libre (Alekperov y Snegovoya 2000, Gilbert et al. 2000, Nicolau et al. 2005) y han sido observadas viviendo en la biocenosis de biofiltros con empaques de astillas de diferentes maderas, de acuerdo con Garzón-Zúñiga et al. (2008). Estos autores proponen que la implantación y crecimiento de la población de dichas amebas estaría correlacionada con la disminución de los CF. iv) En el HC se removieron entre 2 y 3 unidades logarítmicas de CF con una concentración de salida inferior a 2.4E+02 al aplicar los caudales de 0.1 y 0.2 m3/d (4.3E+01 y 1.lE+02, respectivamente), v) al aumentar el caudal la eficiencia disminuyó, para el caudal de 0.2 m3/d se alcanzó la concentración máxima permisible de la NOM-003-ECOL-1997 (ECOL 1997), no así para el caudal de 0.4 m3/d, aunque el valor estuvo muy cercano (7.9 E+03); en este caso se recomienda hacer una desinfección al final con cloro porque al ser baja la concentración de MO medida como DBO5 es muy bajo el riesgo de formar compuestos órganoclorados.
UFC = unidades formadoras de colonias, NMP = Número mas probable, BF = biofiltro, HC = humedal construido, FS = fosa séptica

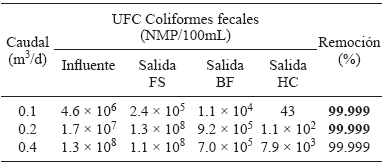

Cuadro VII Concentración y eficiencia de remoción de coliformes fecales (CF)
El análisis de detección de HH solamente fue realizado en el muestreo puntual que se hizo en cada etapa experimental cuando el sistema operaba de forma estable. En esos muestreos no se detectaron HH en el influente. Sin embargo, en la salida de la FS se registró un HH para los periodos experimentales 2 y 3, pero a la salida del BF y del HC el número de HH fue cero. Estos resultados se pueden explicar porque se ha visto que la presencia de HH en el AR de entrada a una planta puede ser muy variable, a veces no trae HH y otras trae un número alto de ellos (Garzón-Zuñiga et al. 2006). Por otra parte, si bien en la FS los HH tienden a sedimentarse, al aplicar caudales altos que crean turbulencia los HH pueden resuspenderse y salir de la FS. Sin embargo, al entrar al BF y al HC estos son retenidos por filtración. La ausencia de HH a la salida del BF y del HC, concuerda con los resultados obtenidos por otros autores en BF con material orgánico (Garzón-Zúñiga et al. 2008, Vigueras-Cortés et al. 2013) y en un sistema similar de biofiltro con humedal de flujo vertical (Cervantes-Quiroz 2009), quienes reportan remoción del 100 % de HH.
El análisis de detección de DBO5 y de G y A también fue realizado sólo en el muestreo puntual en cada etapa experimental, cuando el sistema operaba de forma estable (Cuadro VIII). Respecto a la DBO5 en la FS, durante las etapas de arranque yprimera experimental (TRH de 11 d y 5.5 d respectivamente), la remoción fue muy elevada (entre 52 y 72 %) lo que permite inferir que la FS funcionó adecuadamente al retener la mayor parte de la MO particulada y al dejar pasar la MO soluble. Pero en la segunda etapa experimental la eficiencia se redujo a 5 % debido a que el TRH aplicado en cada pulso provocó picos hidráulicos (Cuadro I) con la consecuente resuspensión y salida de MO particulada de la FS. Sin embargo, en el BF la eficiencia de remoción fue más estable, entre 33 y 57 %, lo que compensó la baja eficiencia de la FS. Esto se explica porque el BF puede retener físicamente la MO particulada y además biodegradar la porción soluble. Cabe resaltar que cuando la FS presentó una eficiencia adecuada tanto el BF como el HC requirieron realizar una remoción menor para alcanzar las concentraciones que menciona la normatividad. Así, el porcentaje de remoción en el HC varió entre 22 y 96 % al aplicar las tres VF. Sin embargo, la remoción global del sistema se mantuvo entre 86 y 99 % y en el efluente se presentó una DBO5 menor o cercana a 20 mg/L, que cumplen con la normativa mexicana de reúso de agua (NOM-003-ECOL-1997).
*Eficiencia de remoción de la unidad de tratamiento (tecnología) en cuestión, tomando en cuenta la concentración de entrada y de salida a la unidad de tratamiento
** Eficiencia de remoción del tren de tratamiento que incluye todas las unidades de tratamiento y toma en cuenta la concentración a la entrada y salida del tren de tratamiento
BF = biofiltro, HC = humedal construido, FS = fosa séptica

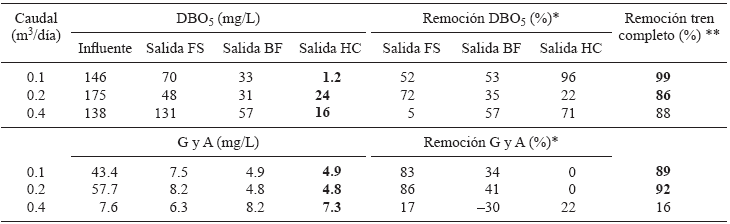

Cuadro VIII Concentracion y eficiencia de remoción de la demanda bioquímica de oxígeno (DBO5) y de las grasas y aceites (G y A)
Respecto a las G y A (Cuadro VIII) se pudo observar que la FS presentó eficiencias de retención superiores al 80 %, a excepción del periodo en el que se aplicó el mayor caudal y se presentaron los picos hidráulicos por la alimentación por pulsos, lo que propició una salida de éstas con el efluente de la FS. Sin embargo, en todos los casos la concentración obtenida al final del tren de tratamiento respetó la normativa para descarga y reúso de AR tratada.
Las eficiencias de remoción obtenidas al aplicar al BF una VF de 2.5 m/d y al HC de 0.952 m/d (83 % de la DQO, 88 % de la DBO5, 82 % del N-NH4 +, 15 % del P-PO4 - y 5 unidades log de CF), son similares a las reportadas por Cervantes-Quiroz (2009), quien trabajó un BF empacado con tabachín acoplado a un HC de flujo vertical subsuperficial empacado con tezontle y plantas de la especie Spathiphyllum wallisii para tratar AR sanitaria a una VF en el BF de 2.9 m/d y de 0.245 m/d en el HC. Este autor obtuvo las siguientes remociones de contaminantes: 98 % de la DQO, 95 % del N-NH4 + y 73 % del P-PO4 -3, 3 a 5 unidades log de CF y 100 % de HH. La diferencia en cuanto a la eficiencia de remoción de MO puede explicarse porque en el trabajo mencionado, los investigadores enriquecieron el AR con glucosa y fosfato de amonio aminoácido, es decir MO y nutrientes en forma soluble mientras que en este estudio, al utilizar un efluente real, buena parte de la MO está en forma particulada, que es más difícil de biodegradar. Mientras que la diferencia en la remoción de aniones puede estar relacionada con el tipo de empaque del HC, ya que el tezontle tiene una mayor capacidad de adsorción que la grava.
En relación con las especies de plantas, se observó que los papiros fueron los que mejor se adaptaron a las condiciones del HC. Estos organismos presentaron raíces profundas, alta capacidad de propagación y resistencia. Las plantas ornamentales crecieron bien pero el lirio persa presentó poca adaptabilidad.
CONCLUSIONES
El sistema combinado de fosa séptica (FS), biofiltración sobre lecho orgánico y humedal construido (HC) de flujo horizontal subsuperficial, demostró ser robusto ya que presentó buenas eficiencias de remoción de contaminantes. Cuando alguno de los procesos que lo componen obtuvo un mal desempeño, el buen desempeño de los otros dos procesos permitió mantener una buena eficiencia global.
Los resultados demostraron que el sistema presentó un buen desempeño al aplicar los dos caudales (0.2 m3/d y 0.4 m3/d), pero la calidad del efluente que se obtuvo al aplicar el menor (DQO <44 ± 12 mg/L; DBO5 ≤ 24 mg/L, P-PO4 -3 .<5 mg/L, N-NH4+.≤ 3.77 ± 3.3 mg/L, G y A ≤ 4.8 mg/L, HH = 0 y CF = 1.1 E+02 NMP/100mL) cumplió para los parámetros evaluados con la norma mexicana (NOM-003-ECOL-1997). Esta norma, contempla el reúso urbano de agua con contacto directo considernado los siguientes límites máximos: CF = 2.4 E+02 NMP/100ml, HH = 1, G y A = 15 mg/L y DBO5 = 20 mg/L. Respecto a la normativa estadounidense (USEPA 2004), en ella se establece como límites máximos de descarga los siguientes valores: CF = 2.3 a 7.5 E+01 NMP/100ml, SST = 5 a 30 mg/L y DBO5 = 5 a 30 mg/L por lo que puede reutilizarse directamente en actividades tales como lavado de patios, riego de áreas verdes y uso en sanitarios. Mientras que en el caso del caudal mayor es necesario aplicar una desinfección al final del proceso para cumplir con los límites de CF. Pero se debe verificar que el efluente cumpla también con SST y metales pesados de acuerdo con lo estipulado en la NOM-001-SEMARNAT-1996.
El sistema puede considerarse como una alternativa viable y recomendable para el tratamiento y reúso in situ de AR en comunidades rurales, urbanas marginadas, conjuntos habitacionales y/o unidades unifamiliares sin acceso a la red de drenaje.
