Hace poco más de cien años que se realizó el primer registro de la actividad eléctrica cardiaca, y fue el neerlandés Willem Einthoven quien dictó la fundación de esta rama de la medicina, lo cual le valió el Premio Nobel de Medicina en 1924. La relevancia que puede tener un electrocardiograma (ECG) se evidencia en la cotidianidad de cualquier hospital del país. Empero, el ECG per se no proporciona información a quien no sabe interpretarle, y por ello la enseñanza de este lenguaje tan particular forma parte crucial en la formación médica.
Cuando el alumno se sumerge en el quehacer médico, suele no cumplir con algunos puntos del programa académico a causa del difícil control y supervisión1. Entonces, se presenta una desventaja en aquellos que no tuvieron un seguimiento adecuado en lo concerniente al ECG normal en los ciclos básicos. El objetivo de este trabajo es proporcionar al estudiante una guía sobre el abordaje del ECG. La discusión del origen electrofisiológico va más allá del propósito de este texto.
Para evitar errores por omisión, se recomienda seguir un abordaje sistemático. No existe un orden estricto y en la literatura cada autor propone su modus operandi particular. Aquí sugeriremos una forma lógica y fácil de recordar para el médico en formación.
EL ESTUDIO DEL ELECTROCARDIOGRAMA
Para estudiar un ECG, primero debemos tener en consideración la información básica del paciente: edad, sexo y un breve contexto clínico (p. ej., un estudiante de segundo año, aparentemente sano; o bien un adulto mayor, ingresado por fractura de cadera, el cual desarrolla delirium y en quien se considera terapia con antipsicóticos).
A continuación, debemos verificar la calibración del papel milimétrico. Por convención, suele ser de 25 mm/s y 10 mm/mV; es decir, un segundo se registra a lo largo de 25 mm de papel, por lo que 1 mm representa 0.04 s (40 ms). Del mismo modo, un milímetro en el voltaje (eje Y) refleja un cambio de 0.1 mV. Recuerda: no es más que una gráfica de tiempo-voltaje.
La técnica de obtención del registro es importante. Lo más común es realizar un registro de superficie de 12 derivaciones (tabla 1), con ello es posible una abstracción tridimensional de la suma de vectores eléctricos que ocurren durante el ciclo cardiaco2. De modo que las derivaciones II, III y aVF representan la cara inferior; DI y aVL, la cara lateral alta, y V1 a V6, la cara anterior (figura 1).
Tabla 1 Las 12 derivaciones del ECG de superficie
ECG: electrocardiograma; EIC: espacio intercostal.
Figura 1 Derivaciones del plano frontal. Note que 30° separan a DI de aVL, por ende se conocen como derivaciones contiguas.
Frecuencia cardiaca
Para obtener la frecuencia cardiaca (FC), primero debemos identificar si los ciclos son regulares o irregulares, para ello debemos ver el intervalo RR, que es el tiempo entre dos eventos de sístole ventricular, y por ende, eyección a la circulación sistémica (figura 2). En el adulto sano, el intervalo RR no varía más allá de 2-3 mm entre latidos consecutivos3. Si la frecuencia es regular, solo debemos dividir 1,500 mm entre el intervalo RR (en mm/), es decir:

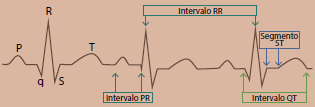

Figura 2 Nomenclatura de las ondas. Note que P y R son deflexiones positivas, en contraste con Q y S que son negativas. Note la diferencia entre intervalo y segmento.
Por el contrario, si es irregular, deberá contar los complejos QRS que ocurren en 6s, equivalente a 15 cm de papel, y multiplicar por 10. Es una coincidencia muy práctica que 15 cm sea la longitud de un bolígrafo común, de esos que traemos en el bolsillo de la bata blanca. La frecuencia normal del adulto es de 60-100 lpm; por debajo de 60, estamos frente a una bradiarritmia. Si la FC es mayor a 100, se denomina taquiarritmia.
Identificar el ritmo
Cuando el sistema de conducción se encuentra íntegro, el primer impulso eléctrico se genera en el nodo sinusal, se conduce al nodo atrioventricular y a través del haz de His, a las fibras subendocárdicas de Purkinje para después conducirse a los miocitos ventriculares y terminar en la porción subepicárdica. Se considera ritmo sinusal cuando la onda P está presente, es positiva en DI, DII y aVF; es negativa en aVR; precede al complejo QRS siempre en una relación 1:1 (p. ej., por cada onda P, sigue un complejo QRS)3,4. En algunos individuos sanos puede encontrarse una onda P bifásica en V1.
Eje eléctrico
Llamado eje de QRS, representa la suma vectorial de la despolarización ventricular, y por tanto, la mayor magnitud se dirige al ventrículo izquierdo. Existen varios métodos de calcularlo, aquí describiremos el que emplea las derivaciones DI y aVF (figura 3). Si el complejo QRS es predominantemente positivo en ambas, la dirección del vector es a la izquierda y hacia abajo. El eje normal se encuentra entre -30 y +100 grados4.
Análisis de ondas, intervalos y segmentos
Se estudia la amplitud y duración de las ondas. Los intervalos incluyen la onda que les da nombre, mientras que un segmento las excluye. Es conveniente seguir el orden de las ondas, como se ejemplifica en la tabla 2. Se recomienda medir la elevación del segmento ST a partir del punto J, situado al finalizar la onda S. Asimismo, la línea basal, o isoeléctrica, debe tomar como referencia al segmento PR, y no siempre al segmento TP5,6.
Integración

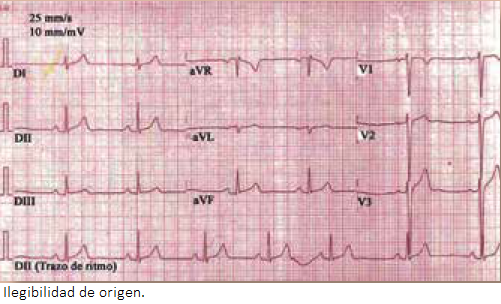

El último paso consiste en hacer la integración de la información obtenida. Si se cumplen los criterios de ritmo sinusal y no se encontraron alteraciones en las ondas, podemos concluir que se trata de un electrocardiograma normal. En la figura 4 se muestra un trazo electrocardiográfico para que realice su análisis.
Las alteraciones halladas pueden reportarse de forma descriptiva, o bien, analítica. Por ejemplo, se lee en el reporte: “Intervalo PR constante de 0.24 s y relación P:QRS 1:1”, esto es indicativo de un bloqueo AV de primer grado7. Existirán algunas alteraciones al alcance del diagnóstico del médico interno de pregrado (infarto de miocardio con elevación de ST, cambios por hiperkalemia, ritmos de paro), entonces se sugiere que en los servicios donde exista la posibilidad de encontrarnos con oportunidades como éstas, el médico residente o adscrito procure el aprendizaje significativo entre sus alumnos.
En el contexto hospitalario, la lista de utilidades del ECG es vasta, y se resume en la tabla 3. Es importante considerar las medidas estadísticas para cada criterio, por ejemplo, en insuficiencia cardiaca sistólica, la presencia de una alteración significativa en el ECG tiene un valor predictivo negativo del 98%, esto quiere decir que es muy poco probable que un paciente con clínica de falla cardiaca tenga un ECG normal8.
CONCLUSIONES
Ante la vertiginosa evolución de la tecnología de las ciencias de la salud, es responsabilidad de los médicos preservar la enseñanza de la electrocardiografía en el mar creciente del conocimiento médico actual. Para ello, debemos priorizar qué aspectos son más relevantes para el médico general actual.
Es un hecho indiscutible que el ECG se ha convertido en un símbolo de la medicina moderna; procuremos que no se reduzca a esto, y formemo médicos competentes en el arte de la electrocardiografía.
