Ingeniería, investigación y tecnología
versión On-line ISSN 2594-0732versión impresa ISSN 1405-7743
Ing. invest. y tecnol. vol.12 no.1 Ciudad de México ene./mar. 2011
Análisis con elemento finito de los esfuerzos expansivos por corrosión en las estructuras de concreto reforzado
Finite Element Model for Expansive Stress due to Corrosion of Reinforced Concrete Structures
CastorenaGonzález J.H.1, AlmerayaCalderón F.2, AlmaralSánchez J.L.3, CalderónGuillén J.A.4, GaonaTiburcio C.5 y MartínezVillafañe A.6
1 Facultad de Ingeniería Mochis Universidad Autónoma de Sinaloa. Los Mochis, Sin., México. Email: kstor28@yahoo.com.mx
2 Departamento de Física de Materiales/Grupo corrosión Centro de Investigación en Materiales Avanzados, S.C. Chihuahua, Chih., México. Email: facundo.almeraya@cimav.edu.mx
3 Facultad de Ingeniería Mochis Universidad Autónoma de Sinaloa. Los Mochis, Sin., México. Email: jalmaral@gmail.com
4 Facultad de Ingeniería Mochis Universidad Autónoma de Sinaloa. Los Mochis, Sin., México. Email: cajoel_99@yahoo.com
5 Departamento de Física de Materiales/Grupo corrosión Centro de Investigación en Materiales Avanzados, S.C. Chihuahua, Chih., México. Email: citlalli.gaona@cimav.edu.mx
6 Departamento de Física de Materiales/Grupo corrosión Centro de Investigación en Materiales Avanzados, S.C. Chihuahua, Chih., México. Email: martinez.villafane@cimav.edu.mx
Información del artículo: Recibido: noviembre de 2006.
Aceptado: agosto de 2010.
Resumen
La corrosión en el acero de refuerzo es un problema que disminuye la vida útil en las estructuras de concreto reforzado, además de comprometer su seguridad estructural. En los modelos disponibles para estimar el efecto mecánico de la corrosión, se supone que el acero corroído, a través de los óxidos que crecen a su alrededor, ejercen una presión sobre el concreto circundante suponiendo un problema de esfuerzos o deformaciones planas. En el presente trabajo, se modela el problema con elemento finito tridimensional a partir de un experimento sobre un cilindro de concreto reforzado sometido a corrosión acelerada, instrumentado para medir indirectamente la presión en la interfase aceroconcreto. De los resultados obtenidos se concluye que el efecto de la longitud de acero corroído, longitud anódica, tiene un efecto significativo sobre la magnitud de la presión en la interfase aceroconcreto, hecho que puede ser utilizado para mejorar los modelos existentes.
Descriptores: corrosión, acero de refuerzo, estructuras de concreto reforzado, longitud anódica, elemento finito, interfase aceroconcreto.
Abstract
The corrosion in the reinforcement steel is a problem that diminishes the useful life of reinforced concrete structures, besides committing its structural security. In the available models to estimate the mechanical effect of the corrosion, it is assumed that the corroded steel, through the oxides that grow to its surroundings, exercises a pressure on the surrounding concrete supposing a problem of plane stress or plane strain. In this work, the problem is modeled with threedimensional finite element starting from an experiment on a subjected cylinder to accelerated corrosion, with strain gages to measure the pressure indirectly in the interface steelconcrete. From the results obtained it can be concluded that the effect of the length of corroded steel, anodic length, has a significant effect on the magnitude of the pressure in the interface steelconcrete, fact that can be used to improve the existing models.
Keywords: corrosion, reinforcement, reinforced concrete structures, anodic length, finite element, interface steelconcrete.
Introducción
La corrosión del acero en las estructuras de concreto reforzado (CR), es un fenómeno que es considerado como una de las causas principales de deterioro estructural (Cabrera, 1996 y Raupach et al., 2001). La diferencia entre la corrosión del acero expuesto al medio ambiente y la del acero incluido en el concreto reforzado, es que en este último, el concreto sirve como una barrera física y química que protege al acero (Jarrah et al., 1995); por un lado, existe una porción de concreto denominada recubrimiento, que impide el paso de agentes dañinos para el acero. Como barrera química, durante el proceso de hidratación del cemento, se genera un ambiente altamente alcalino (pH entre 13 y 13.8), principalmente debido a la producción de Ca(OH)2 , así como NaOH y KOH, los cuales están presentes en la pasta de cemento. En este ambiente alcalino los componentes termodinámicamente estables del acero, Fe3O4 o γFe2O3 (Batis et al., 1999), forman una delgada capa de óxido protectora, denominada capa pasiva, que se forma de manera espontánea con espesor de unos cuantos nanómetros, por lo que es muy difícil estudiar sus propiedades. Sin embargo, la barrera física de concreto no es impermeable y pueden penetrar a través de sus poros agentes nocivos que llegan a destruir esa capa pasiva (Cabrera et al., 1995).
Por lo general, una vez que los iones Fe se liberan del acero, reaccionan con el oxígeno circundante y forman óxidos más estables químicamente, los cuales se van depositando en la superficie del acero como se muestra en al figura 1. Ahí se tiene un fenómeno similar a una celda electrolítica, donde la parte sana actúa como cátodo y la parte corroída como ánodo. Cuando los óxidos siguen creciendo, al tener menor densidad volumétrica que el acero original (con volumen de hasta 1.7 y 6.25 veces al del acero), ya no es posible que ocupen el mismo lugar que les correspondía en el acero, por lo que se expanden alrededor del refuerzo originando esfuerzos, los cuales al ser más grandes que los de tensión del concreto, provocan que éste se agriete y en casos severos hasta sufrir un desprendimiento del mismo (Pantazopoulou et al., 2001), causando que las condiciones de servicio, así como la capacidad portante de la estructura se vean reducidas (Lee et al., 2002 y Chang, 2003). Dependiendo de la localización del ánodo y el cátodo, la corrosión del refuerzo puede ocurrir ya sea en una microcelda, donde las reacciones anódica y catódica prácticamente se dan en el mismo lugar, o bien en una macrocelda, en donde se distinguen perfectamente al área corroída del refuerzo, ánodo, y a la parte no corroída, cátodo, (González et al., 1994 y Elsener, 2002).
La figura 2 muestra estos casos. El caso de la macrocelda es de gran importancia, ya que la reducción de la sección del refuerzo puede acelerarse debido a la relación tan grande entre áreas catódica y anódica, produciendo tasas de corrosión muy altas (Raupach et al., 2001). En la actualidad, gran parte de los trabajos de investigación han tratado sobre corrosión aproximadamente uniforme (microcelda) y los pocos casos de estudio en que se considera una fracción del acero corroída (macrocelda) se han realizado de manera experimental (TorresAcosta et al, 2004). Puesto que en todo programa de mantenimiento y reparación de estructuras de concreto reforzado la identificación y medida del agrietamiento por corrosión es de suma importancia, se desarrolla el presente trabajo a fin de proporcionar información adicional sobre el efecto de la presión en la interfase acero corroído y concreto mediante un modelo de elemento finito tridimensional.
Modelación con elemento finito
El agrietamiento del concreto se debe a la expansión de los productos de corrosión y para su predicción se han desarrollado algunos modelos (Bhargava et al., 2005); sin embargo, los resultados obtenidos no son satisfactorios. Algunas de las limitantes pudieran ser las condiciones de frontera alrededor del orificio ocupado por el acero corroído, ya que se considera al concreto que rodea al refuerzo como si fuera un cilindro de pared gruesa sometido a presión interna, debida a los óxidos. Además, se desprecia la resistencia residual a tensión del concreto agrietado en el recubrimiento. En esta sección, se propone representar el acero corroído como un elemento estructural que es forzado a ocupar el volumen dentro de un cilindro hueco de concreto, cuyo diámetro interior es menor que el diámetro de la barra corroída y que una vez que las dos partes se han acoplado, se puede obtener la presión ejercida entre ellas. El desplazamiento relativo entre los diámetros, δ, representa la capa de óxido necesaria para producir esfuerzos tangenciales iguales a la resistencia máxima a tensión del concreto e iniciar el agrietamiento en la interfase aceroconcreto. Resolviendo entonces el problema mediante Teoría de Elasticidad (Timoshenko et al., 1970) se obtiene el valor de δ el cual está dado por la ecuación 1.
Ea y va son los módulos de elasticidad y Poisson del acero de refuerzo, Ec y vc los correspondientes al concreto, r0 es el radio inicial del acero, Rc es la distancia desde el centro del refuerzo a la superficie libre más cercana del recubrimiento. Pg es la presión radial en la interfase aceroconcreto y se obtiene mediante la ecuación 2, donde ft es la resistencia a tensión del concreto.

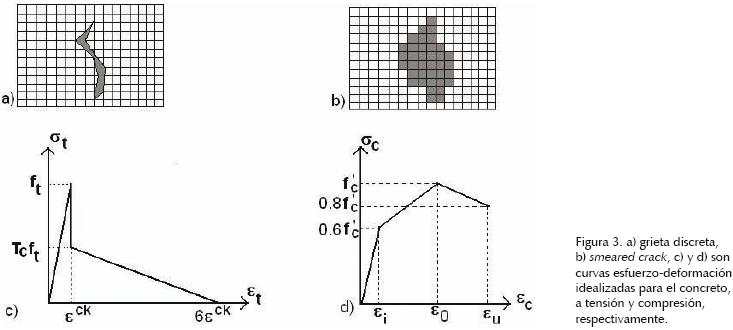

En los cálculos de δ y Pg con las ecuaciones anteriores, se supone que el concreto no está agrietado. Una vez que los óxidos continúan creciendo, esto es, a mayores valores de δ, entonces el concreto se agrieta; sin embargo, aún agrietado se supone que posee alguna resistencia adicional a tensión. Este proceso será modelado con elemento finito mediante el paquete ANSYS, donde el proceso de agrietamiento será bajo el concepto de smeared crack, esto es, en lugar de suponer grietas discretas, se propone modificar las propiedades mecánicas del concreto de acuerdo a relaciones esfuerzodeformación dadas para éste. La figura 3 muestra el concepto de smeared crack y las relaciones esfuerzodeformación para el concreto, tanto a tensión como a compresión. La nomenclatura de la figura 3c corresponde a la de ANSYS, donde Tc es un factor que toma en cuenta la relajación del esfuerzo. Para el trabajo desarrollado aquí, se da un valor de 0.9. Tanto el valor de Tc como la curva de la figura 3d, fueron adoptados de un trabajo previo (Castorena et al., 2005) ya que con estos valores se resuelve el problema de convergencia. SOLID65 es el único elemento finito en ANSYS capaz de simular agrietamiento a tensión y aplastamiento a compresión en el concreto, consta de ocho nudos y tres grados de libertad en cada uno: desplazamientos lineales en direcciones x , y y z. Para el caso de modelar con elemento finito la capa de óxido en la interfase aceroconcreto, se utiliza el elemento de contacto CONTA173. Este elemento consta de cuatro nudos y se utiliza para representar el contacto y deslizamiento entre dos superficies rígidas y una deformable; las superficies rígidas corresponden al acero y concreto, la superficie deformable es la que se define por el elemento CONTA173. El acero de refuerzo es modelado como SOLID45, que al igual que SOLID65 es un elemento tridimensional con ocho nudos y tres grados de libertad, pero sin tomar en cuenta agrietamiento.
El análisis con elemento finito es un análisis numérico aproximado cuyos resultados, en cierta medida, dependen del tamaño de la malla de elementos finitos utilizada, por ello es que en cada aplicación se tiene que realizar un modelo calibrado, esto es, un modelo con el número determinado de elementos en donde, por más que se incrementen ya no cambia algún valor de interés (esfuerzo, desplazamiento, deformación, etcétera) en cierto punto. En este trabajo, para calibrar los modelos de elemento finito, se utiliza la solución teórica dada por la ecuación 1.

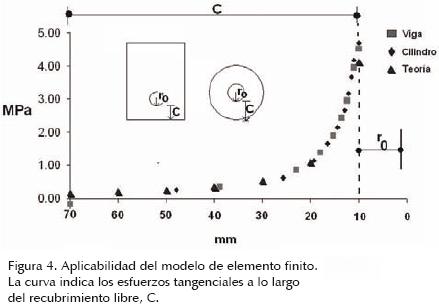

En la figura 4 se dan los resultados obtenidos para una sección transversal cilíndrica y otra rectangular, a la que se denomina viga, a efecto de mostrar que la ecuación 1 también puede ser utilizada para secciones rectangulares. Los datos para la obtención de los valores de las figuras 5y6 son: radio del refuerzo, r0 = 10.0 mm, recubrimiento libre C = 60 mm, módulo de elasticidad del concreto Eh = 32390 MPa, módulo de elasticidad para el acero Ea =205000 MPa, módulo de Poisson del acero va = 0.3 y del concreto vh = 0.24. Los datos anteriores son ficticios y la importancia de los resultados mostrados en la figura 4 radica, para el presente trabajo, en que se utilizarán cilindros en la modelación con elemento finito para el cálculo de la presión en la interfase aceroconcreto, por la simplicidad y además por las consideraciones de simetría.
Desarrollo experimental
Para esta prueba experimental se fabrican tres cilindros: un cilindro de concreto reforzado y dos de concreto simple. El cilindro reforzado tiene dimensiones de 150 mm de diámetro por 110 mm de altura y consta de una varilla de acero corrugado del No.8 (25 mm de diámetro), de 30 mm de longitud. Dicho refuerzo fue maquinado, de manera que adquiere forma tubular, de radio interior de 8 mm y aprox. 4 mm de espesor. En el interior de dicho acero y a la mitad de su longitud se colocó un extensómetro, a efecto de monitorear las deformaciones durante el proceso de corrosión acelerada a la que sería sometido el cilindro. Los dos cilindros de concreto simple, de 150 mm de diámetro y 300 mm de altura, se ensayaron para obtener la resistencia del concreto utilizado en la prueba, siendo ésta en promedio de 245 kg./cm2 (24 MPa). La figura 5 muestra las dimensiones del cilindro y el modelo de elemento finito. La figura 6 ilustra el acero de refuerzo maquinado y el tipo de extensómetro utilizado.
Resultados y discusión
En la figura 7 se muestran los resultados de las deformaciones medidas en el interior del cilindro de acero durante el período de corrosión. Para convertir las deformaciones medidas a presión se utilizan las ecuaciones dadas en la referencia (TorresAcosta and Sagues, 2004). Las mediciones se realizaron a través de un medidor tipo 8692, de diez canales de lectura, distribuido por H. Tinsley & Co. En dicha figura, se muestra un ligero quiebre inicial de la curva experimental, denotado por la línea con rombos, y es la presión que inicia el agrietamiento en la interfase aceroconcreto. La línea con cuadros marca la cantidad de óxido sobre la curva en el que aparece la primera grieta visible por corrosión en la superficie del recubrimiento, en donde la presión en la interfase llega a alcanzar valores cercanos a la resistencia a compresión del concreto utilizado. Sobre la misma figura se incluyen los resultados con elemento finito. Para la modelación se requiere ingresar como dato la rigidez de contacto entre el acero corroído y el concreto, a través de las propiedades de los elementos de contacto CONTA173. Para el caso estudiado aquí, se obtuvo un valor de rigidez, denotado por FKN, de 0.26 veces a la del acero sano, esto es, de 546,000 kg/cm2. Una vez que se obtienen resultados teóricos similares a los experimentales para una relación C/L = 2.2, que correspondería a corrosión localizada, se realiza el ensayo con elemento finito para una relación teórica de C/L = 1.0, que sería el caso de corrosión generalizada. En la gráfica se observa una disminución de la presión necesaria para que aparezca la primera grieta por corrosión en la superficie del recubrimiento libre. Este hecho se puede mostrar a través de experimentación y un análisis tridimensional.
Conclusiones
1. Es factible utilizar el método de elemento finito tridimensional para modelar el efecto mecánico de la corrosión del acero de refuerzo en las estructuras de concreto reforzado.
2. El efecto de los esfuerzos de expansión producido por el crecimiento de los óxidos alrededor del acero de refuerzo, se puede representar suponiendo al acero corroído como un elemento estructural que es forzado a ocupar un volumen mayor que el que ocupa el acero original, cuando se encuentra embebido en el concreto. De esta forma, cobra importancia la rigidez de contacto entre el acero corroído y el concreto.
3. Si se utiliza el software comercial de elemento finito ANSYS, el efecto de la presión de los productos de corrosión sobre el concreto puede representarse mediante los elementos de contacto CONTA173, con un valor de la rigidez de contacto FKN de 0.26 veces a la del acero original.
4. El valor de la presión de contacto entre el acero corroído y el concreto es afectado en gran medida por la magnitud de la longitud corroída, llegando a valores de la resistencia a compresión del concreto utilizado, para casos de corrosión localizada.
Referencias
Bhargava K, Ghosh A. Mori Y., Ramanujam S. Modeling of Time to CorrosionInduced Cover Cracking in Reinforced Concrete Structures. Cement and Concrete Research, 35:22132218. 2005. [ Links ]
Batis G., Routoulas Th. Steel Rebars Corrosion Investigation with Strain Gages. Cement & Concrete Composites, 21:163171. 1999. [ Links ]
Cabrera G., Claisee A., Hunt, D. A Statistical Analysis of the Factors which Contribute to the Corrosion of Steel in Portland Cement and Silica Fume Concrete. Construction and Building Materials, 9:105113. 1995. [ Links ]
Cabrera, G. Deterioration of Concrete due to Reinforcement Steel Corrosion. Cement & Concrete Composites, 18:4759. 1996. [ Links ]
Castorena J., Almeraya C., Velázquez I., Gaona C., Villafañe A. Modelación con elemento finito del agrietamiento por corrosión en vigas de concreto reforzado utilizando elementos de contacto mediante ANSYS. Conpat 2005, en: VIII Congreso Latinoamericano de Patología de la Construcción y X Congreso de Control de Calidad en la Construcción, Asunción (2005, Paraguay, 1921 septiembre). Vol. I, pp. VI.43VI.50 [ Links ]
Chang J. Bond Degradation due to the Desalination Process. Construction and Building Materials, 17:281287. 2003. [ Links ]
Elsener B. Macrocell Corrosion of Steel in Concrete Implications for Corrosion Monitoring. Cement and Concrete Composites, 9:24:6572. 2002. [ Links ]
González A., Benito M., Feliu S., Rodríguez P., Andrade, C. Suitability of Assessment Methods for Identifying Active and Passive Zones in Reinforced Concrete. Corrosion Engineering, 51:145152. 1994. [ Links ]
Jarrah N., AlAmoudi O., Maslehuddin M., Ashiru O., AlMana A. Electrochemical Behaviour of Steel in Plain and Blended Cement Concretes in Sulphate and/or Chloride Environments. Construction and Building Materials, 9:97103. 1995. [ Links ]
Lee H., Noguchi T., Tomosawa F. Evaluation of the Bond Properties between Concrete and Reinforcement as a Function of the Degree of Reinforcement Corrosion. Cement and Concrete Research, 32:13131318. 2002. [ Links ]
Pantazopoulou J., Papulia D. Modeling CoverCracking due to Reinforcement Corrosion in RC Structures. Journal of Engineering Mechanics, 127:342350. 2001. [ Links ]
Raupach M., Schiel P. Macrocell Sensor Systems for Monitoring of the corrosion Risk of the Reinforcement in Concrete Structures. NDT&E International, 34:435442 2001. [ Links ]
Timoshenko S., Goodier J. TwoDimensional Problems in Rectangular Coordinates. En:. International Student Edition. Theory of Elasticity. McGrawHill International Book Company. New York, USA, 1970, pp. 4146. [ Links ]
TorresAcosta A., Sagues A. Concrete Cracking by Localized Steel CorrosionGeometric Effects. ACI Materials Journal, 101:501-507. 2004. [ Links ]
